供水公司管网监测系统.doc

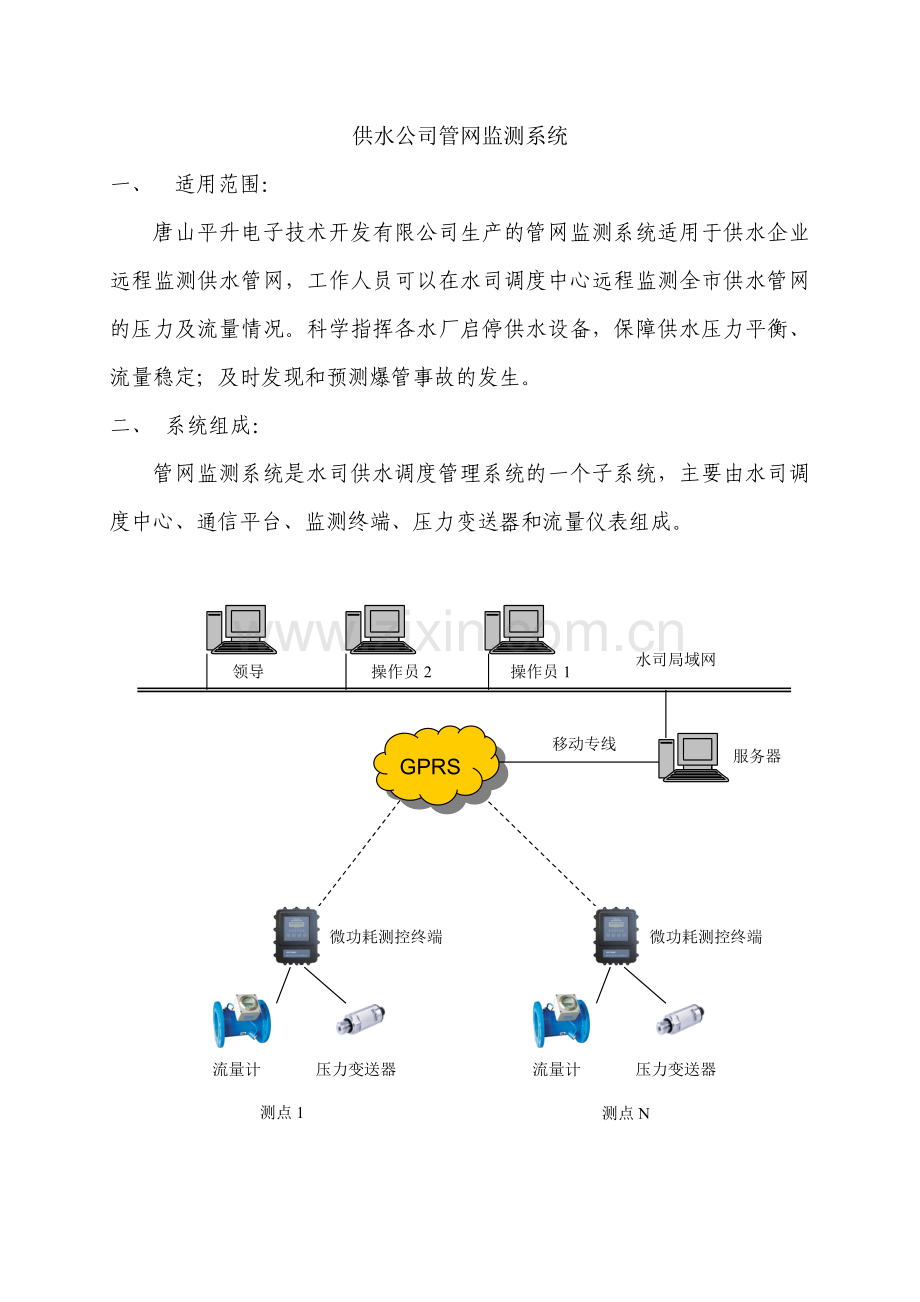

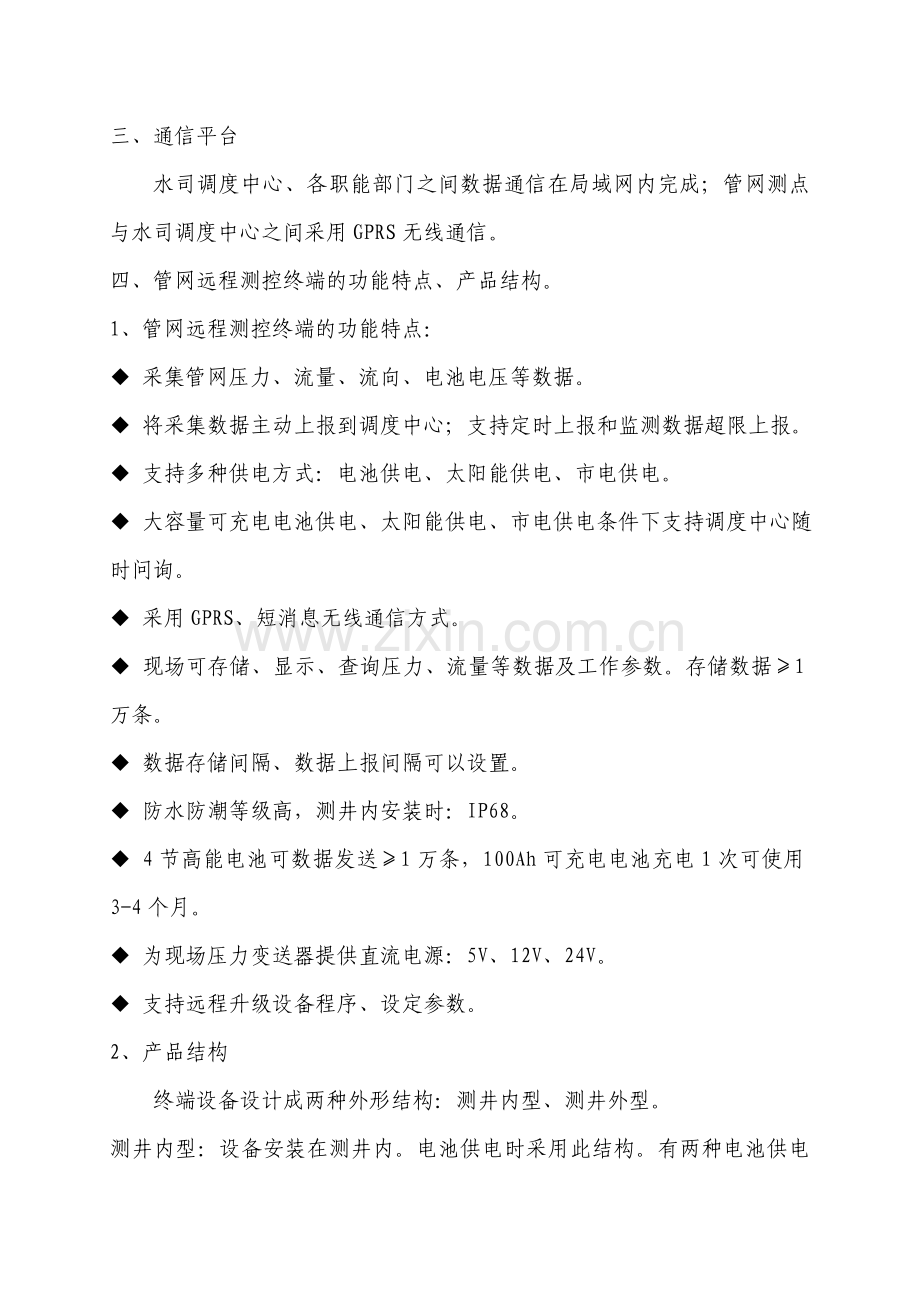

供水公司管网监测系统一、 适用范围：唐山平升电子技术开发有限公司生产的管网监测系统适用于供水企业远程监测供水管网，工作人员可以在水司调度中心远程监测全市供水管网的压力及流量情况。科学指挥各水厂启停供水设备，保障供水压力平衡、流量稳定；及时发现和预测爆管事故的发生。二、 系统组成：管网监测系统是水司供水调度管理系统的一个子系统，主要由水司调度中心、通信平台、监测终端、压力变送器和流量仪表组成。领导操作员2操作员1水司局域网移动专线GPRS服务器微功耗测控终端压力变送器流量计微功耗测控终端压力变送器流量计测点N测点1三、通信平台水司调度中心、各职能部门之间数据通信在局域网内完成；管网测点与水司调度中心之间采用GPRS无线通信。四、管网远程测控终端的功能特点、产品结构。1、管网远程测控终端的功能特点： 采集管网压力、流量、流向、电池电压等数据。 将采集数据主动上报到调度中心；支持定时上报和监测数据超限上报。 支持多种供电方式：电池供电、太阳能供电、市电供电。 大容量可充电电池供电、太阳能供电、市电供电条件下支持调度中心随时问询。 采用GPRS、短消息无线通信方式。 现场可存储、显示、查询压力、流量等数据及工作参数。存储数据1万条。 数据存储间隔、数据上报间隔可以设置。 防水防潮等级高，测井内安装时：IP68。 4节高能电池可数据发送1万条，100Ah可充电电池充电1次可使用3-4个月。 为现场压力变送器提供直流电源：5V、12V、24V。 支持远程升级设备程序、设定参数。2、产品结构终端设备设计成两种外形结构：测井内型、测井外型。测井内型：设备安装在测井内。电池供电时采用此结构。有两种电池供电方式，一种是4节高能锂电池组供电，电池组安装在微功耗测控终端内；另一种是大容量可充电蓄电池组供电，可充电蓄电池组独立安装。测井外型：设备安装在测井外。太阳能供电和市电供电时采用此结构。五、管网监测点的设备配置及安装方式。供电方式不同，测点的现场设备配置和安装方式就不同。下面分别介绍。1、高能锂电池组供电方式测点设备配置、工作原理及安装方式： 测点设备配置表序号部件名称数量备注1微功耗测控终端1DATA-6216 （内嵌锂电池组）2防水外罩1测控终端用3压力变送器10-5V信号输出4流量仪表1脉冲输出或串口输出 终端设备工作原理示意图微功耗测控终端AI水表压力变送器 终端设备安装方式将防水外罩安装在监测井井壁上，微功耗测控终端放置在防水罩内。压力变送器信号线、水表信号线接在微功耗测控终端自带的防水接线盒上。微功耗测控终端压力变送器防水外罩防水接线盒流量水表2、可充电电池组供电方式测点设备配置、工作原理及安装方式： 测点设备配置表序号部件名称数量备注1微功耗测控终端1DATA-62162防水外罩1安装测控终端用3可充电电池组1100Ah、6V4可充电电池组安装支架及防水罩1安装电池组用5压力变送器10-5V信号输出6流量仪表1脉冲输出或串口输出 终端设备工作原理示意图AI水表压力变送器微功耗测控终端可充电电池组 终端设备安装方式将防水外罩安装在监测井井壁上，微功耗测控终端放置在防水罩内。压力变送器信号线、水表信号线接在微功耗测控终端自带的防水接线盒上。可充电电池组安装支架固定监测井井壁上，安放好电池组，接好电源线，扣上并固定防水罩。微功耗测控终端防水外罩防水外罩可充电电池组防水接线盒电池组安装支架压力变送器流量水表3、太阳能供电方式测点设备配置、工作原理及安装方式： 测点设备配置表序号部件名称数量备注1微功耗测控终端1DATA-62162室外型金属防护箱1480360200 mm3充电保护器112V4蓄电池112Ah5太阳能板120W6金属杆及安装支架1依据安装环境设计7压力变送器10-5V信号输出8流量仪表1脉冲输出或串口输出 终端设备工作原理示意图太阳能板充电保护器AI水表压力变送器微功耗测控终端蓄电池 终端设备安装方式将微功耗测控终端、充电保护器、蓄电池等集成在金属防护箱内。金属防护箱安装在金属杆上。太阳能板安装在金属杆上的支架上。压力变送器信号线、水表信号线接在防水接线盒上。按接线图要求接线。太阳能板 金属杆微功耗测控终端充电保护器金属防护箱蓄电池防水接线盒压力变送器水表4、市电供电方式测点设备配置、工作原理及安装方式： 测点设备配置表序号部件名称数量备注1微功耗测控终端1DATA-62162室外型金属防护箱1480360200 mm3开关电源112V4蓄电池112Ah5空开110A6金属杆及安装支架1依据安装环境设计7压力变送器10-5V信号输出8流量仪表1脉冲输出或串口输出 终端设备工作原理示意图AI水表压力变送器微功耗测控终端空开开关电源蓄电池220V 终端设备安装方式将微功耗测控终端、充电保护器、蓄电池等集成在金属防护箱内。金属防护箱安装在金属杆上。太阳能板安装在金属杆上的支架上。压力变送器信号线、水表信号线接在防水接线盒上。按接线图要求接线。压力变送器防水接线盒微功耗测控终端金属杆空开金属防护箱开关电源蓄电池水表六、水司调度中心水司调度中心负责对全市供水管网进行监测，具体功能如下： 监测整个城市供水管网测点的压力、流量、流向、水质信息。 监测各水厂出厂流量、出厂压力、清水池水位、加压泵工作状态。 监测加压泵站的水池水位、进口压力、水泵工作状态、出口压力；远程控制加压泵的启停。 监测直供水泵工作状态、出口流量、出口压力；远程控制水泵的启停。 监测城市备用调节水池的水位。 生成每个测点的压力、流量数据曲线；生成每条管线压力分布曲线。 生成各种工作报表。 辅助预测、发现爆管事故；提供辅助决策建议。 存储、查询、对比历史数据。 远程维护监测设备。 辅助管理管网管道、阀门、变送器、流量计等设备。1、水司调度中心硬件网络结构硬件防火墙Internet各水厂路由器水司调度中心交换机其它计算机交换机DLP显示屏客户端计算机Web服务器数据服务器通信服务器2、 调度中心配置安装位置设备、软件名称数量备注水司调度中心服务器21台通信、1台数据客户端计算机2联想商业交换机11G H3C路由器1100M H3C硬件防火墙1100M H3C不间断UPS电源13000VA标准机柜119吋 2000mm数据库软件1SQL Server 2000服务器操作系统软件2Windows 2003 Server客户端操作系统软件2Windows XP水司生产调度系统软件2DATA-SD01注：本系统所需设备及软件最终依据每个水司具体需求而定。3、水司生产调度中心软件结构生产调度软件采用B/S结构或B/S+C/S结构，软件在调度中心服务器上运行，使用者通过水司局域网浏览并进行操作；工种不同、职位不同，所授予的使用权限就不同。生产调度系统水质远程监测系统取水制水远程测控系统供水远程监控系统生产调度系统如果已经应用了进口或国产组态软件，可使用我公司的数据通信服务软件，将水源井远程测控终端等设备接入生产调度系统。
