河北省非煤矿山企业安全隐患排查表.doc

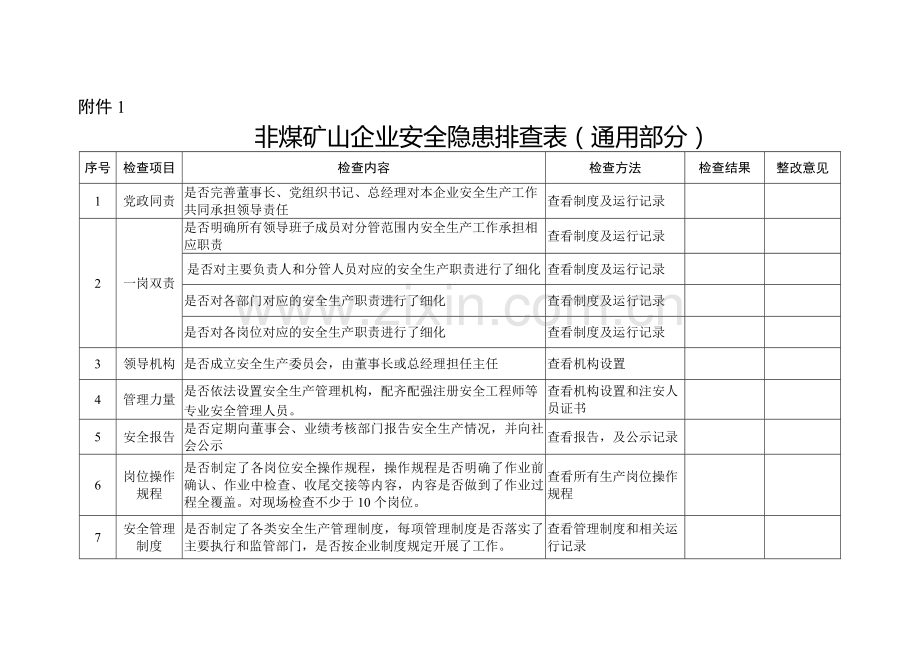

附件1非煤矿山企业安全隐患排查表（通用部分）序号检查项目检查内容检查方法检查结果整改意见1党政同责是否完善董事长、党组织书记、总经理对本企业安全生产工作共同承担领导责任查看制度及运行记录2一岗双责是否明确所有领导班子成员对分管范围内安全生产工作承担相应职责查看制度及运行记录是否对主要负责人和分管人员对应的安全生产职责进行了细化查看制度及运行记录是否对各部门对应的安全生产职责进行了细化查看制度及运行记录是否对各岗位对应的安全生产职责进行了细化查看制度及运行记录3领导机构是否成立安全生产委员会，由董事长或总经理担任主任查看机构设置4管理力量是否依法设置安全生产管理机构，配齐配强注册安全工程师等专业安全管理人员。查看机构设置和注安人员证书5安全报告是否定期向董事会、业绩考核部门报告安全生产情况，并向社会公示查看报告，及公示记录6岗位操作规程是否制定了各岗位安全操作规程，操作规程是否明确了作业前确认、作业中检查、收尾交接等内容，内容是否做到了作业过程全覆盖。对现场检查不少于10个岗位。查看所有生产岗位操作规程7安全管理制度是否制定了各类安全生产管理制度，每项管理制度是否落实了主要执行和监管部门，是否按企业制度规定开展了工作。查看管理制度和相关运行记录8完善制度是否建立安全检查制度；是否详细分类为专业检查、综合检查、日常检查、专项检查等四个方面。查看制度和运行记录9日常检查是否以制度方式明确了日常检查的内容，方式，方法，并实现闭环管理。查看制度和运行记录10综合检查是否按照政府及部门有关要求，组织开展各类综合检查。查看文件及落实记录11专业检查各部门（例如：排水、动力、设备等等）是否按照本单位职责组织开展了专业检查。查看检查记录12专项检查是否在相关法律法规标准规范发生变化后及时进行专项检查。查看检查记录是否在组织机构发生大的调整后开展专项检查。查看检查记录是否在企业作业条件、设备设施和工艺技术改变后及时开展专项检查。查看检查记录是否在相关方进入和撤出后及时开展专项检查。查看检查记录是否在发生事故后及时开展专项检查。查看检查记录是否在重大自然灾害、极端天气、重大节假日、大型活动期间开展专项检查。查看检查记录是否在其他应当进行专项排查时组织开展。查看检查记录13隐患上报与公式是否按照国家有关规定，定期分析隐患排查情况并上报给当地安全监管部门；是否对本单位职工公示隐患排查及整改情况。查看报表和公式记录附件2金属非金属矿山安全隐患排查表一、金属非金属矿山相关资料序号检查项目检查内容检查方法检查结果整改意见1依法办矿1.依法立项审批，履行建设项目审批、核准或备案手续。查建设项目审批、核准或者备案文件2.项目应有具备相应资质的地质勘察单位进行工程地质及水文地质勘察的资料。查阅勘查单位资质证、工程及水文地质勘察资料及评审备案文件3.可行性研究阶段，由具有资质的安全评价机构进行安全预评价。查是否有安全预评价报告书及其备案文件4.初步设计应按规定编制安全专篇；安全设施的设计应由具有资质的设计单位承担，并经安全生产监督管理部门审查同意；有重大变更的，应经原设计单位同意，并报原审查部门审查同意。查安全设施设计审查合格及设计修改的有关文件、资料5.原设计单位应编制施工图设计，施工单位应编制施工组织设计与安全技术措施计划。施工组织设计与安全技术措施计划经监理单位、矿山企业审核后实施。施工组织设计与安全技术措施计划及审核意见6.安全设施应由具有相应资质的施工单位施工，由具有相应资质的监理单位进行工程监理。查施工、监理单位资质证明材料7.建设项目竣工投入生产或者使用前，必须依照规定对安全设施进行验收，验收合格后，方可投入生产和使用。查是否有安全设施验收批复文件资料8.有无采矿行为。查现场9.对于整合矿山，有无采空区治理方案，是否按设计要求的建设顺序治理和建设，是否有相应的安全防范措施。查是否有治理方案及按方案治理情况10.对于水文地质条件复杂矿山，是否有防治水方案，是否按方案进行施工，施工中出现变化，有没有进行方案变更，施工质量是否进行验收，对接近水体的地带或可能与水体有联系的地段，是否编制探水设计。是否建立矿井地下水动态观测网。是否编制矿井水害防治规划、年度水害防治计划和水害应急预案，水害防治的资金、工程、设备仪器是否落实到位。查是否有防治水方案及有关资料2证照情况1、依法立项审批，履行建设项目审批、核准或备案手续。查各批复文件有无2、安全设施设计由资质部门承担并经安监部门审查同意。3、矿业企业、施工单位、监理单位工商营业执照。查各证照有无及其有效性4、采矿许可证和施工单位、监理单位的相关资质证明。5、民用爆炸物品使用许可证。6、施工单位或爆破作业单位爆破作业许可证。7、矿山企业、施工单位主要负责人安全任职资格证书。查各证书有无及其有效性8、矿山企业、施工单位安全管理人员安全资格证。9、施工单位各类特种作业人员的资格证书。3管理机构及人员1、矿山企业、施工单位主要负责人取得安监部门培训合格证明。查安全机构和人员资格证明材料2、矿山企业、施工单位应设立专门安全管理机构，配备安全管理人员，从业人员三十人以上的，专职安全管理人员不得少于3人，从业人员不足三十人的，应2名以上。3、矿山企业、施工单位安全管理人员应取得安监部门考试合格证明。4、矿山企业应当有注册安全工程师从事生产管理工作。4基本图纸1.矿山必须具备：矿区地形地质和水文地质图，井上、井下对照图，中段平面图，通风系统图，提升运输系统图，风、水管网系统图，充填系统图，井下通讯系统图，井上、井下配电系统图和井下电气设备布置图，井下避灾路线图。查看有无各图纸及其时效性2.矿山所具备的各种图纸经矿山企业技术负责人审查，并根据矿井发展情况和采掘活动及时修改、填绘。查看图纸，询问矿山负责人生产现状，并与图纸进行对比5教育培训1.建立健全安全生产培训管理制度；矿业企业、施工单位应制定年度安全培训计划；“三项岗位”人员必须经培训持证上岗。查制度、计划、台账及持证上岗情况2.新进矿山的井下作业职工，接受安全教育、培训的时间不得少于72小时，考试合格后，方可上岗作业。查企业培训计划、记录，培训档案，随机抽查询问矿工3.所有生产作业人员，每年接受在职安全教育、培训的时间不少于20小时。查企业培训计划及培训记录4.采用新工艺、新技术、新设备、新材料时，应对有关人员进行专门培训。查企业培训计划及执行记录5.调换工种的人员，应进行新岗位安全操作的培训。查企业培训计划及培训记录6.作业人员的安全教育培训情况和考核结果，应记录存档。查培训档案6安全投入1.矿山企业应当及时、足额提取安全费用，并按规定使用。在年度财务会计报告中，企业应当披露安全费用提取和使用具体情况。查是否提取及提取标准，以及使用情况2.矿山企业应按有关规定足额存储风险抵押金。查是否提取及提取标准是否符合规定7领导下井带班施工单位领导下井带班备案、公示、落实执行情况。检查资料，随机抽查询问矿工8隐患排查与处理1.矿山企业、施工单位安全生产管理人员应当根据本单位的生产经营特点，对安全生产状况进行经常性检查；对检查中发现的安全问题，应当立即处理；不能处理的，应当及时报告本单位有关负责人，检查及处理情况应当记录在案。查安全检查记录、隐患排查处理记录2.查矿山企业、施工单位隐患排查治理制度、整改方案、排查治理台账。台账应包含检查人员、隐患内容、整改措施、检查时间、整改时限、整改责任人、复查时间、复查人员、复查结果等内容。查隐患排查治理制度、整改方案与排查治理台账3.矿山企业对重大危险源应当登记建档，进行定期检测、评估、监控，并制定应急预案，告知从业人员和相关人员在紧急情况下应当采取的应急措施。查重大危险源档案及处理情况9应急救援1.矿山企业、施工单位应当根据有关法律、法规和技术标准，结合本单位的危险源状况、危险性分析情况和可能发生的事故特点，制定相应的应急预案。查应急预案有无及完整情况2.矿山企业、施工单位应当组织专家对本单位编制的应急预案进行评审，评审应当形成书面纪要并附有专家名单。矿山企业应与专业救护队签订协议，并将应急预案在安监部门备案。查应急预案评审记录、备案登记表及救护协议3.矿山企业、施工单位应当制定本单位的应急预案演练计划，根据本单位的事故预防重点，每年至少组织一次综合应急预案演练或者专项应急预案演练，每半年至少组织一次现场处置方案演练。查应急预案演练计划和执行情况10事故处理1.事故发生单位应当按照负责事故调查的人民政府的批复，对本单位负有事故责任的人员进行处理。查负有事故责任的人员处理情况2.事故发生单位应当认真吸取事故教训，落实防范和整改措施，防止事故再次发生。查防范措施和整改措施落实情况11劳动保护1.矿山企业、施工单位、监理单位必须为从业人员提供符合国家标准或者行业标准的劳动防护用品，并监督、教育从业人员按照使用规则佩戴、使用。查劳保用品质量、采购、发放和使用情况2.矿山企业、施工单位、监理单位应与从业人员签定劳动合同，说明有关保障从业人员劳动安全、防止职业危害的事项，以及依法为从业人员办理社会保险事项。查劳动合同和社会保险12外包工程管理承包单位应具有施工资质证书、安全生产许可证；矿山企业应与承包单位签订安全生产管理协议。矿山企业与施工、监理单位签订的工程施工与监理合同，不得与承包单位施工队或项目部签订。查资质证书、安全生产许可证和安全管理协议13其他需要补充检查的情况（可视企业实际情况增加）二、严防中毒窒息事故方面序号检查项目检查内容及标准检查方法检查结果整改意见1通风管理是否建立通风管理机构查看机构设置2是否配备专职通风技术人员和测风、测尘人员；通风作业人员是否经专门的安全技术培训并考核合格，持证上岗查看制度，人员资格证件3通风系统是否安装了主要通风机，并按设计设置风门、风桥等通风构筑物；是否按设计形成了完善的机械通风系统查看设计，与现场对照4独头采掘工作面和通风不良的采场是否安装局部通风机；是否使用非矿用局部通风机；是否存在无风、微风、循环风作业查看现场5监测监控所有通风机是否安装开停传感器，主要通风机是否安装了风压传感器；回风巷是否设置风速传感器查看现场6从事井下作业的每一个班组是否配备便携式“三合一”气体检测报警仪；人员进入采掘工作面之前，是否检测有毒有害气体浓度查看台账及设备，检测记录7废弃井巷废弃矿井和井下废弃巷道是否及时封闭，并设置有明显的警示标志查看现场，现状图纸8应急能力是否为每一位入井人员配备自救器，并确保随身携带，自救器应确保完好，并已对每一个下井人员进行了相关使用培训。查看台账和设备9井下主要通道是否明确标示避灾路线，并确保安全出口畅通查看现场10是否制定中毒窒息事故现场处置方案；是否定期对入井人员进行通风安全管理和防中毒窒息事故专题教育培训；是否开展防中毒窒息事故应急演练；是否进行反风试验。查看应急预案及演练记录三、严防火灾事故方面序号检查项目检查内容及标准检查方法检查结果整改意见1井下可燃物新、改、扩建矿井的动力线、照明线、输送带、风筒等设备设施是否具备阻燃特性查看现场，购置台账2生产矿井是否按照国家安全监管总局金属非金属矿山禁止使用的设备及工艺目录（第一批）和（第二批）规定的时限淘汰非阻燃的设备设施查看现场3用火用电管理井下切割、焊接等动火作业是否制定安全措施，并经矿长签字批准后实施，井下动火是否执行工作票制度。查看以往记录4是否有人在井下吸烟现场检查5井下是否存在使用电炉、灯泡等进行防潮、烘烤、做饭和取暖等现象查看现场6油品管理井下各种油品是否单独存放在安全地点，并严密封盖查看现场7柴油设备或油压设备一旦出现漏油，是否及时进行处理查看现场8消防系统是否按规定设置地面和井下消防设施，并有足够可用的消防用水查看现场9是否制定火灾事故现场处置方案，并定期进行演练；是否进行反风试验。查看方案和记录四、严防透水事故方面序号检查项目检查内容及标准检查方法检查结果整改意见1水害隐患是否调查核实矿区范围内的其他矿山、废弃矿井（露天开采废弃采场）、老采空区，本矿井积水区、含水层、岩溶带、地质构造等详细情况，并填绘矿区水文地质图（水文地质条件复杂的矿山）查看图纸2是否摸清矿井水与地下水、地表水和大气降水的水力关系，并预判矿井透水的可能性查看相关资料3排水系统是否按照设计和金属非金属矿山安全规程建立排水系统，并加强对排水设备的检修、维护；排水系统是否完好可靠查看现场，与设计对照，排水设备检测报告4探放水管理是否健全防治水组织机构和工作制度查看机构设置和相关制度5是否严格按照“预测预报、有疑必探、先探后掘、先治后采”的水害防治原则，落实“防、堵、疏、排、截”综合治理措施查看相关记录6水害隐患严重的矿山是否成立防治水专门机构；是否配备专用探放水设备；是否建立专业探放水队伍；排水作业人员是否经专门的安全技术培训并考核合格，持证上岗查看机构、设备，人员考试培训档案，特种作业证件7应急保障是否建立完善透水事故应急救援预案；是否对作业人员进行安全培训；是否开展透水事故应急救援演练查看预案和演练记录8水文地质情况复杂的矿井是否按照要求建设紧急避险设施，并配备满足抢险救灾必需的大功率水泵等排水设备对照设计查看现场9是否存在相邻矿井井下贯通情况：是否开采隔水矿柱等各类保安矿柱查看相关图纸五、严防爆炸事故方面序号检查项目检查内容及标准检查方法检查结果整改意见1单位资格本单位或从事爆破作业的外包施工单位是否取得公安部门颁发的资格证书；检查合同及爆破作业单位许可证2人员资格从事爆破的人员是否经过专门的安全技术培训并考核合格，特种作业人员持证上岗查看培训记录和持证情况3井下炸药库井下炸药库是否通过公安部门的验收；查看验收批复是否设置独立的回风道；查看现场4爆破后爆破作业后是否及时检测和监测爆破地点有毒有害气体情况查看检测记录5爆破作业矿山爆破工程是否编制爆破设计书或爆破说明书；是否制定爆破作业安全操作规程查看说明书和操作规程6是否严格按照作业规程进行打眼装药；是否存在边打眼、边装药，边卸药、边装药，边联线、边装药的现象查看现场7是否仍在采用爆破方式破碎石块；是否采用非电起爆技术查看现场，查看库内设备8露天矿山在雷雨天气时，是否进行爆破作业查看现场9小型露天矿山和小型露天采石场是否聘用专业爆破队伍进行爆破作业查看合同和资质六、严防坠罐跑车事故方面序号检查项目检查内容及标准检查方法检查结果整改意见1管理制度是否建立健全提升运输设备设施安全管理制度查看制度2人员资质提升机司机、信号工等特种作业人员是否经专门的安全技术培训并考核合格，持证上岗，劳保穿戴情况。查看特种作业人员资格证3提升设备新、改、扩建地下矿山的提升运输设备是否有矿用产品安全标志，单机驱动、司机室周边敞开式的3吨及以下直流架线电机车是否在期限内淘汰。查看现场4用于提升人员的竖井是否优先选用多绳摩擦式提升机；是否按规定限期淘汰非定型罐笼、1.2米以下（不含1.2米）用于升降人员的提升绞车、KJ、JKA、XKT型矿井提升机、JTK型矿用提升绞车等提升设备；是否还在使用带式制动器的提升绞车作为主提升设备，是否按规定限期淘汰TRD型及继电器结构的电控装置。查看现场5防坠罐跑车措施罐笼、安全门、摇台（托台）、阻车器是否与提升机信号实现连锁；提升信号是否与提升机控制实现闭锁，单绳提升设备应有定车装置，减速开关、过卷开关是否灵活可靠。查看现场6提升矿车的斜井是否设置常闭式防跑车装置；斜井上部和中间车场是否设阻车器或挡车栏；斜井下部车场是否设躲避硐室；倾角大于10的斜井是否设置轨道防滑装置查看现场7斜井人车是否装设可靠的断绳保险器，且每节车厢的断绳保险器是否相互连结，各节车厢之间除连接装置外是否附挂保险链查看现场8检测检验提升机、提升绞车、罐笼、防坠器、斜井人车、斜井跑车防护装置、提升钢丝绳等主要提升装置，是否由具有安全生产检测检验资质的机构定期进行检测检验；防坠试验。查看检测检验单位资质和报告9维护保养是否严格按照金属非金属矿山安全规程，加强提升运输系统维护保养查看维护保养记录10是否加强日常安全检查，发现隐患立即停用，并及时整改查看检查记录11是否存在提升设备带病运转；是否存在超员、超载、超速提升人员和物料查看现场12是否健全维护保养档案管理制度；是否将检查结果和处理情况记录存档查看制度和记录七、严防冒顶坍塌事故方面序号检查项目检查内容及标准检查方法检查结果整改意见1顶板管理是否落实顶板分级管理制度查看制度及落实记录2井下检查井巷和采场顶帮稳定性、撬浮石、进行支护作业的人员是否经专门的安全技术培训并考核合格，持证上岗查看证件3回采作业前，是否进行“敲帮问顶”，处理顶板和两帮的浮石，确认安全后方准进行作业；处理浮石时，是否停止其他妨碍处理浮石的作业；是否存在在同一采场同时凿岩和处理浮石的情况查看隐患处理记录，并查看现场4顶板管理发现冒顶预兆，是否停止作业进行处理；发现大面积冒顶危险征兆，是否立即通知井下人员撤离现场，并及时上报查看隐患记录，并查看现场5地压和采空区管理工程地质复杂、有严重地压活动，以及开采深度超过800米的地下矿山是否建立并严格执行采空区监测预报制度和定期巡查制度；是否建立地压监测系统，实时在线监测，有无采空区管理制度。查看制度和运行记录，查看现场6发现大面积地压活动预兆，是否立即停止作业，将人员撤至安全地点查看以往类似隐患记录7地表塌陷区是否设明显标志和栅栏；通往塌陷区的井巷是否封闭；是否存在人员进人塌陷区和采空区查看现场8推广充填采矿方法新建地下矿山是否首先选用充填采矿法；不能采用的是否经过设计单位或专家论证，并出具论证材料查看资料八、严防边坡垮塌事故序号检查项目检查内容及标准检查方法检查结果整改意见1开采方式露天矿山是否遵循自上而下的开采顺序，分台阶开采；小型露天采石场不能采用台阶式开采的，是否自上而下分层顺序开采； 对照设计，查看现场2台阶（分层）参数是否符合设计要求对照设计，查看现场3是否存在掏采，工作面是否形成伞檐、空洞查看现场4边坡管理作业前，是否对工作面进行检查，清除危岩和其他危险物体查看现场5采场工作帮是否做到每季度检查一次，高陡边坡是否做到每月检查一次查看检查记录6运输和行人的非工作帮，是否定期进行安全稳定性检查查看检查记录7发现坍塌或滑落征兆，是否立即停止采剥作业，撤出人员查看现场及对应的预案8隐患治理是否查清开采境界内的废弃巷道、采空区和溶洞，并设置明显的警示标志，超前进行处理查看现场9节理、裂隙等地质构造发育、容易引起边坡垮塌事故的矿山，是否采取人工加固措施治理边坡查看现场10大、中型矿山或边坡潜在危害性大的矿山，是否建立健全边坡管理和检查制度查看制度及运行记录11对边坡重点部位和有潜在滑坡危险的地段是否采取有效的防治措施；是否每5年由有资质的中介机构进行一次检测和稳定性分析查看分析报告12监测监控是否根据最终边坡的稳定类型、分区特点确定监测级别，并建立边坡监测系统，对坡体表面和内部位移、地下水位动态、爆破震动等进行定点定期观测，对存在不稳定因素的最终边坡进行长期监测查看现场和检测记录13排土场是否严格按照金属非金属矿山排土场安全生产规则（AQ 2005-2005），加强排土场（废石场）安全管理；排土场是否存在捡拾矿石现象；排土场安全设施建设是否符合设计和规程要求。查看现场九、供配电系统安全检查序号检查内容检查内容检查方法检查结果整改意见1供配电系统1.矿山企业供电电源和电源线路应符合以下规定：有一级负荷的矿山企业应由双重电源供电；当一电源中断供电，另一电源不应同时受到损坏，且电源容量应至少保证矿山企业全部一级负荷电力需求，并宜满足大型矿山企业二级负荷电力需求。查看电气接线图现场检查2.由地面到井下中央变电所或主排水泵房的电源电缆，至少应敷设两条独立线路，并应引自地面主变电所的不同母线段。其中任何一条线路停止供电时，其余线路的供电能力应能担负全部负荷。查看电气接线图现场检查3.井下低压配电系统接地型式应采用IT系统，配电系统电源端的中性点不接地或经高阻抗接地。查看电气系统图现场检查4.井下各级配电标称电压，应遵守下列规定：照明电压，运输巷道、井底车场应不超过220V；采掘工作面、出矿巷道、天井和天井至回采工作面之间，应不超过36V；行灯电压应不超过36V。查看电气系统图，现场检查2变电所1.变电所应有独立的防雷系统和防火、防潮及防止小动物窜入带电部位的措施。查看防雷、接地平面图，现场检查2.变电所的门应向外开，窗户应有金属网栅，四周应有围墙或栅栏，并应有通往变电所的道路。现场检查3变配电硐室1.中央变（配）电所的地面标高，应比其入口处巷道底板标高高出0.5m；与水泵房毗邻时，应高于水泵房地面0.3m。采区变电所应比其入口处的巷道底板标高高出0.5m。其他机电硐室的地面标高应高出其入口处的巷道底板标高0.2m以上。现场检查2.长度超过6m的变配电硐室，应在两端各设一个出口；当硐室长度大于30m时，应在中间增设一个出口；各出口均应装有向外开的铁栅栏门。有淹没、火灾、爆炸危险的矿井，机电硐室都应设置防火门或防水门。现场检查3.硐室内各电气设备之间应留有宽度不小于0.8m的通道，设备和墙壁之间的距离应不小于0.5m。现场检查4.变配电硐室装有带油的设备而无集油坑的，应在硐室出口防火门处设置斜坡混凝土挡，其高度应高出硐室地面0.1m。现场检查5.硐室内各种电气设备的控制装置，应注明编号和用途，并有停送电标志。硐室入口应悬挂“非工作人员禁止入内”的标志牌，高压电气设备应悬挂“高压危险”的标志牌，并应有照明。现场检查4人员制度1.电气工作人员，应按规定考核合格方准上岗，上岗应穿戴和使用防护用品、用具进行操作，并且应遵守安全技术操作规程维修电气设备和线路，应由电气工作人员进行。查看电气人员作业资格证，查看现场劳保防护用品2.供电设备和线路的停电和送电，应严格执行工作票制度。查看工作票制度3.在电源线路上断电作业时，该线路的电源开关把手，应加锁或设专人看护，并悬挂“有人作业，不准送电”的警示牌。现场检查4.倒闸应该一人操作、一人监护，发现异常情况，应向值班调度报告，查明情况再进行操作。查看值班调度报告等5.停电作业时，应进行验电、挂接地线、加锁和挂警示牌，并将工作牌交给作业人员。现场检查5井下电缆1.水平巷道或倾角45以下的巷道，应使用钢带铠装电缆；竖井或倾角大于45的巷道，应使用钢丝铠装电缆，竖井段不允许有接头。移动式电力线路，应采用井下矿用橡套电缆。井下信号和控制线路，应使用铠装控制电缆。现场检查2.电缆敷设应符合下列规定：不应将电缆悬挂在风、水管上，电缆上不应悬挂任何物件，电缆与风、水管平行敷设时，电缆应敷设在管子的上方，其净距不应小于300mm。现场检查6井下电气设备井下电气设备类型选择应符合下列规定：（1）无爆炸危险环境矿井，宜采用矿用一般电气设备；（2）有爆炸危险环境矿井，应选用矿用防爆电气设备。现场检查7供配电设备检测项目应由具有相应资质的机构进行供配电设备的检测检验。并且应定期对电气设备进行维护和检修。查阅供配电设备的检测检验报告以及检测单位的资质证书8防雷1.地面建（构）筑物防雷应符合以下规定：经由地面架空线路引入井下变（配）电所的供电电缆，应在架空线与电缆连接处装设避雷装置。查看防雷、接地平面图，并现场检查2.矿山电气设备、线路，应设有可靠的防雷、接地装置，并定期进行全面检查和检测，不合格的应及时更换或修护。查看防雷检测报告9井下保护接地1.基本要求电气设备和装置的金属框架或外壳、电缆和金属报批、互感器的二次绕组，应按有关规定进行接地保护。查看防雷、接地平面图2.接地电阻当任一组主接地极断开时井下总接地网上任一接地点测得的接地电阻值，不应大于2。每一移动式和手持式电力设备与最近的接地极之间的保护接地电缆芯线和其他接地线的电阻值,不得大于1。查看防雷、接地平面图3.总接地网和主接地极井下各开采水平的主接地装置和所有局部接地装置，应通过接地干线相互连接，构成一个开采水平的井下总接地网。由地面经风井或钻孔对井下部分电气设备分区供电时，可在其供电范围内单独形成一分区井下总接地网。井下各开采水平总接地网之间宜通过接地干线相互连接。主要开采水平井下主接地极不应少于2组，并宜分别设置于主、副水仓中。主接地极应采用镀锌钢板，其面积不应小于0.75m2、厚度不应小于5mm。查看防雷、接地平面图，现场检查10电气保护1.井下变（配）电所，高压馈出线应装设单相接地保护罩，低压馈出线应装设漏电保护装置。现场检查2.井下低压配电IT系统应采取自动切断电源的间接接触防护措施，并符合下列规定：（1）低压配电IT系统均应装设绝缘监视装置，当绝缘下降至整定值时，应由绝缘监视器发出可听和（或）可见信号。（2）有爆炸危险环境矿井，当发生对外露导电部分或对地的单一接地故障时，防护装置应迅速切断故障u。查阅电气接线图和现场检查11井下照明及电气信号1.井下照明夜间工作时，所有作业点及危险点，均应有足够的照明。井下爆破器材库应采用室外透光照明或室内装设防爆灯。现场检查2.电气信号（1）矿井中的电气信号，除信号集中闭塞外应能同时发声和发光。重要信号装置附近，应标明信号种类和用途。现场检查（2）升降人员和主要井口绞车的信号装置的直接供电线路上，严禁分接其他负荷。现场检查12铁路信号井底车场内和主要运输水平同时作业机车多于3台的情况下，井下铁路信号系统可采用电气集中设备或采用微机监控系统。信号电源为二级负荷，应有一路专用电源和一路备用电源。交流电源的引入，应采用变压器隔离、对地绝缘系统。铁路信号电缆宜采用裸钢带铠装铜芯信号电缆。现场检查13矿灯采掘工作面可采用移动式电气照明。有爆炸危险的井巷和采掘工作面，应采用携带式蓄电池矿灯。现场检查14牵引网路严禁利用有爆炸危险场所的轨道作回流导体。采用电引爆的矿山，通过爆破区的轨道，在爆破期间严禁作为回流道题，并应采取在爆破期间内能断开轨道电流的安全措施。现场检查15通信井下主要水泵房、井下中央变电所、爆破器材库、矿井地面变电所和地面通风机房的电话，应能与矿调度室直接联系。井下电话线路严禁利用大地作为回路。现场检查16其他排查结果分析与评价根据检查结果，详细分析矿山供电系统现状、存在的主要问题，并提出整改要求。
