旋挖钻孔灌注桩检测方案.doc

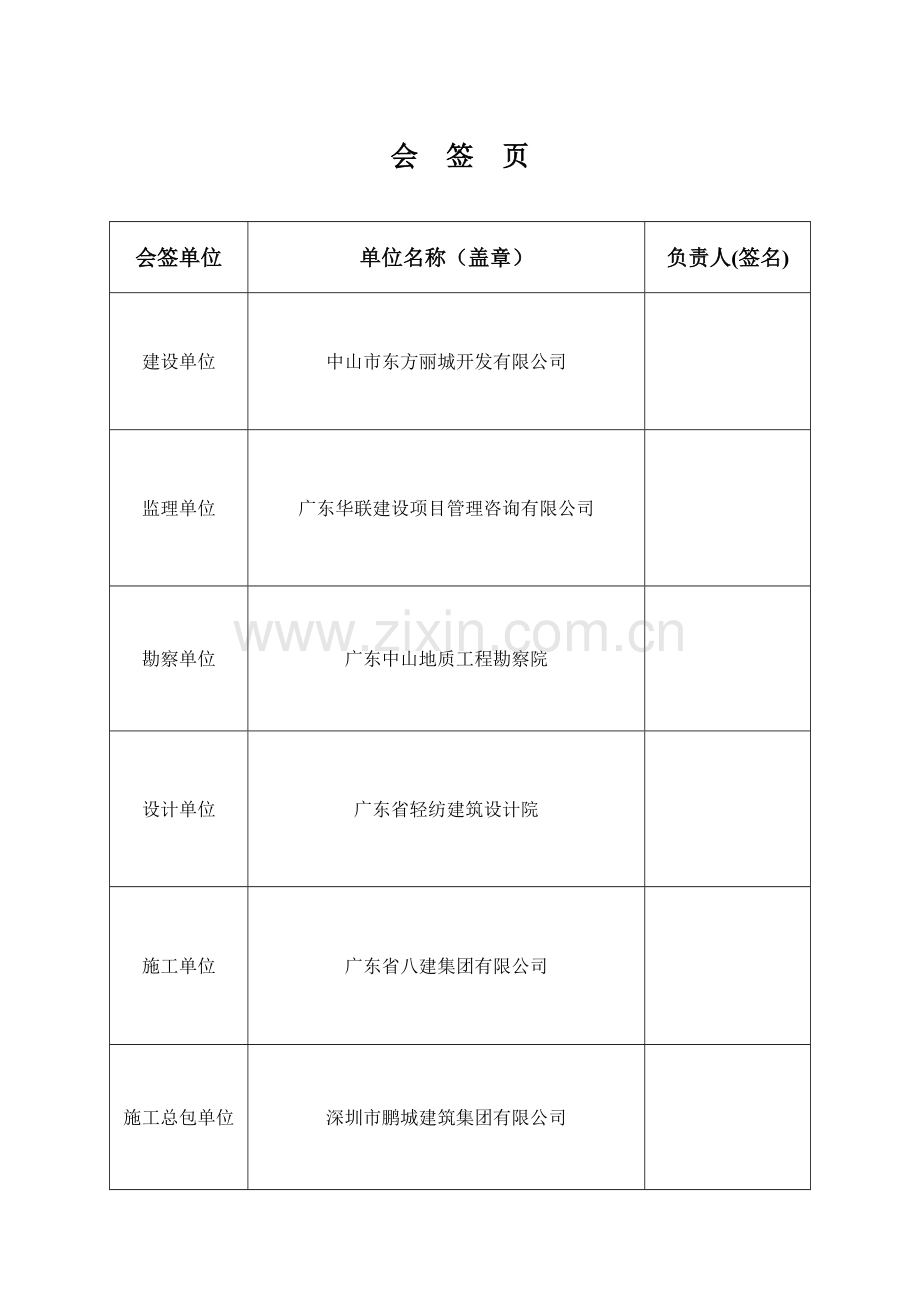

会 签 页会签单位单位名称（盖章）负责人(签名)建设单位中山市东方丽城开发有限公司监理单位广东华联建设项目管理咨询有限公司勘察单位广东中山地质工程勘察院设计单位广东省轻纺建筑设计院施工单位广东省八建集团有限公司施工总包单位深圳市鹏城建筑集团有限公司溢彩家园工程基桩检测方案一、工程概况(一)、设计概况1、中山市溢彩家园工程场地东面接近富康路，南面为龙腾路，西面为名门家具城，北面为龙凤路，建筑面积：92264.6平方米，本工程主楼25/31层，裙楼二层（商铺），有地下车库，地下二层，人防工程建筑面积为4940.85平方米，采用钢筋混凝土框架结构形式，基坑开挖深度约8/11米。采用旋挖钻孔灌注桩施工，桩径分别为800mm，1000 mm，1200 mm，1400 mm，1500 mm，1800 mm，2000 mm，混凝土强度等级C35，桩长约7-20m,总共303根，如按平均每根桩长13.5米计算，其总工程量约4091米。2、设计要求桩端持力层为中风化花岗岩，要求桩端打入持力层不少于0.6 m，持力层厚度不少于3 m，纯地下室部分采用筏板基础，筏板基础部分持力层为全风化花岗岩，要求地基承载力特征值不少于300kpa。(二)、工程地质情况 根椐本工程岩土详细报告可知：场地面下约1.5米为填土层，褐灰色，松散，稍湿，主要由粘性土、石英砂和少量碎石块组成土质不均；约-1米为淤泥质土，灰黒色，流塑，饱和，染手，微含有机质，局部夹薄层粉砂；约-5米粗砂，浅灰色、灰白色、浅黄色，稍密中密，饱和，砂粒成分主要为石英，次棱角状，分选差，级配良好；约-13米地方为全风化花岗岩，褐黄色，原岩结构可认，岩芯风化呈坚硬土状，水浸崩解；约在-18米为强风化花岗岩，岩体风化强烈，裂隙很发肓，岩芯呈半岩半土状，岩块手折可断；根据工程地质斟察资料，嵌岩深度深浅不同。中风化花岗岩一股呈灰白色，裂隙很发肓，岩质较硬，岩身较完整， 呈短柱状，局部块状。根据以上地质及目前基坑支护的情况，经有关单位讨论确定，本工程桩采用旋挖钻孔灌注桩施工，旋挖钻孔灌注桩最主要的优点是：减少周边环境影响、施工快捷减少振动、提高基坑及周边建筑物的安全系数，且入岩值能100达到设计要求。二、编制依据 (1)国家行业标准建筑基桩检测技术规范（JGJ 106-2003）；(2)广东省标准建筑地基基础检测规范（DBJ 15-60-2008）；(3)关于建筑工程地基基础检测工作的相关通知；(4)工程施工图纸；三、检测方法1、桩身完整性检测：根据相关规范要求和工程实际情况，本工程经各相关单位同意采用超声波透射检测及低应变动测检测桩身结构完整性，声波透射检测数量为总桩数的40%，检测数量且不少于10条，本工程总桩数303条，按同工艺不同桩径检测比例，共应检测125条，低应变检测，本工程经各相关单位同意，未做声波透射检测的承台应选取做一根做低应变动测检测，应检测48条。 2、单桩竖向抗压承载力检测：对该项目工程桩的单桩竖向抗压承载力检测，根据相关规范要求和工程实际情况因试验设备受现场条件限制，采用钻芯法检测。试验设备受现场条件限制原因：1.本工程单桩竖向抗压承载力均很大，又为深基坑工程，经检测机构已查看现场，工程载重车无法下到基坑内;2.设计基底持力层为全风化花岗岩，基坑内部分地基承载力特征值要求只是不少于300kpa,按现有的单桩最小的承载力特征值为4500 kpa，部分基坑内地基均无法承载本工程单桩所需要的载重；经各相关单位同意采用钻芯法检测，检测数量为总桩数的10%，检测数量且不少于10条，本工程总桩数303条，按同工艺不同桩径检测比例，共应检测34条。3、选桩原则声波透射检测：工程开工前先编制好检测方案，施工时按检测方案上选定的桩（同类型的桩按检测比例数量均匀分布）进行预埋好管，检测时严格按数量及桩号执行，施工时如遇特殊情况需要改桩号预埋管的，改更比例不应超过20%，低应变检测，每个承台未做声波透射检测的都应保证做一根低应变检测，检测桩号可随机更改。钻芯法检测：（1）桩基础施工完毕后，先做完声波透射检测，对声波透射检测不能确定桩身完整性类别时应时行选为钻芯桩。（2）成桩质量较差的基桩；（3）选择对施工质量有怀疑的桩；（4）选择设计方面认为重要的桩；（5）选择岩土特性复杂可能影响施工质量的桩；（6）选择代表不同施工工艺条件和不同施工单位的桩；（7）同类型的桩按桩径宜均匀分布。四、检测单位 由建设单位指定，按施工合同约定费用由建设单位负责。五、检测数量及检测比例（一）桩身完整性检测1、声波透射检测数量 总桩数（根）303桩径（各种桩径数量详见表1-1）检测总数（根）125检测比例（按各类桩径）40%桩径800mm检测（条）26桩径1000mm检测（条）65桩径1200mm检测（条）17桩径1400mm检测（条）2桩径1500mm检测（条）6桩径1800mm检测（条）4桩径2000mm检测（条）4 2、声波透射检测需预埋管桩号序号桩号（#）桩径（mm）11#80024#80036#800421#800537#800644#800754#800819800997#80010103#80011114#80012124#8001316380014155#8001519980016206#8001724780018254#80019257#8002026280021263#80022266#80023290#80024296#80025299#80026302#8002713#10002818#10002922#10003025#10003129#10003239#10003343#10003445#10003551#10003652#10003757#10003858#10003961#10004073#10004176#10004279#10004388#1000449010004517100046156100047102100048110#100049115#100050118#100051177100052125#100053128#100054134#100055135#100056136100057138#100058174100059146#100060149#100061175100062207100063159#100064164#100065169#100066173#100067176#100068179#100069184#100070188#100071191#100072197#100073200#100074265100075256100076214100077264100078218#100079230#100080237#100081239#100082245#100083.248#100084250#100085260#100086275#100087277#100088278#100089283100090287#100091291#10009228810009316#12009428#12009564#12009681#120097113#120098119#1200991711200100131#1200101161#1200102741200103167#1200104182#1200105185#1200106194#1200107221#1200108227#1200109236#1200110233#1400111281#1400112106#1500113117#1500114140#1500115158#1500116190#1500117209#150011810#1800119116#1800120180#1800121224#180012223#200012346#200012485#2000125208#20003、低应变检测桩号序号桩号（#）桩径（mm）12#80023#80035#80047#80058#800698007111200820#800924150010301000113110001232#80013471500145310001555100016658001766100018671800196815002078150021771800221052000231261800241271500251392000261518002715815002815720002916518003017280031178800321892000331878003422515003522314003622280037232800382798003927480040273140041280800422848004329780044298800453008004630180047295100048303800（二）单桩竖向抗压承载力检测1、钻芯法检测 总桩数（根）303（各种桩径数量详见表1-1）检测总数（根）34检测比例（按各类桩径）10%桩径800mm检测（条）7桩径1000mm检测（条）17桩径1200mm检测（条）5桩径1400mm检测（条）1桩径1500mm检测（条）2桩径1800mm检测（条）1桩径2000mm检测（条）1 2、钻芯法检测桩号依据选桩原则，宜在桩基础施工完毕后按选桩原则进行选取检测桩。附表1-1桩径和桩数 桩径D（mm）桩数(条)承载力特征值(KN)总桩数(条)800644500303100016470001200411000014005140001500131600018008220002000828000六、检测条件本工程桩基采用钻芯法检测桩基承载力和声波透射法检测桩身质量，应先进行成桩质量检测后进行承载力检测。声波透射检测桩施工时按相关规范要求先预埋好管，受检桩桩身混凝土强度不得低于设计强度等级的70%或预留立方体试块强度不得小于15MPa。钻芯法检测时，受检桩的混凝土龄期不得小于28天或预留立方体强度不得低于设计强度等级。七、进场和日期按施工计划安排进场检测日期约为2012年11月10日，二十个工作日检测完毕。八、本方案作为办理基桩检测及验收的依据。
