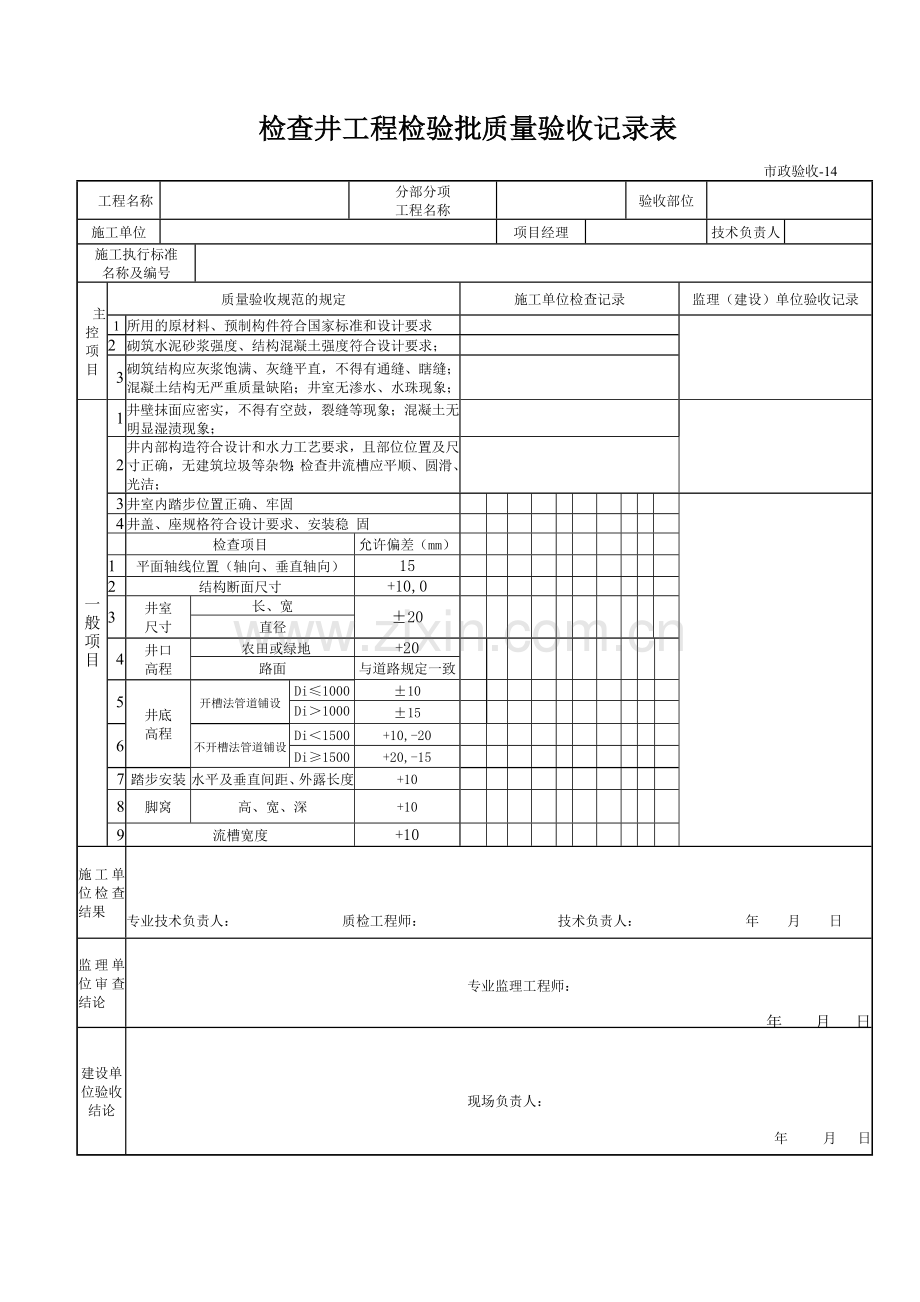

检查井工程检验批质量验收记录表
市政验收-14
工程名称

分部分项
工程名称

验收部位

施工单位

项目经理

技术负责人

施工执行标准
名称及编号

主
控
项
目
质量验收规范的规定
施工单位检查记录
监理（建设）单位验收记录
1
所用的原材料、预制构件符合国家标准和设计要求

2
砌筑水泥砂浆强度、结构混凝土强度符合设计要求；

3
砌筑结构应灰浆饱满、灰缝平直，不得有通缝、瞎缝；混凝土结构无严重质量缺陷；井室无渗水、水珠现象；

一
般
项
目
1
井壁抹面应密实，不得有空鼓，裂缝等现象；混凝土无明显湿渍现象；

2
井内部构造符合设计和水力工艺要求，且部位位置及尺寸正确，无建筑垃圾等杂物；检查井流槽应平顺、圆滑、光洁；

3
井室内踏步位置正确、牢固

4
井盖、座规格符合设计要求、安装稳 固

检查项目
允许偏差（mm）

1
平面轴线位置（轴向、垂直轴向）
15

2
结构断面尺寸
+10,0

3
井室
尺寸
长、宽
±20

直径
4
井口
高程
农田或绿地
+20

路面
与道路规定一致
5
井底
高程
开槽法管道铺设
Di≤1000
±10

Di＞1000

±15

6
不开槽法管道铺设
Di＜1500
+10,-20

Di≥1500
+20,-15

7
踏步安装
水平及垂直间距、外露长度
+10

8
脚窝
高、宽、深
+10

9
流槽宽度
+10

施工单位检查结果

专业技术负责人： 质检工程师： 技术负责人： 年 月 日
监理单位审查结论

专业监理工程师：

年 月 日
建设单位验收结论

现场负责人：

年 月 日
