平面闸门埋件安装质量验收评定表
表2.1
单位工程名称
泉州市洛阳水闸除险加固工程B标（主体工程）主体及启闭房
单元工程量
/
分部工程名称
金属结构制作及启闭设备安装分部工程（LY1-1-7）
安装单位
　福建省水利水电工程局有限公司
单元工程名称、部位
检修闸门安装
评定日期
年 月 日
项次
项目
主控项目（个）
一般项目（个）
合格数
其中优良数
合格数
其中优良数
1
平面闸门底槛安装质量检查表

2
平面闸门主轨安装质量检查表

3
平面闸门侧轨安装质量检查表

4
平面闸门止水板安装质量检查表

5
焊缝外观质量检查表

6
表面防腐蚀质量检查表

试运行效果
《水利水电工程单元工程施工质量验收评定标准-水工金属结构安装工程》SL635-2012 质量标准
安装单位自评意见
各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为 % ，其中主控项目优良率为 % ，单元工程安装质量验收评定等级为

技术负责人：
（签字，加盖公章） 年 月 日
监理单位意见
各项试验和单元工程试运行符合要求，各项报验资料符合规定。检验项目全部合格。检验项目优良率为 ，其中主控项目优良率为 ，单元工程安装质量验收评定等级为

监理工程师：
（签字，加盖公章） 年 月 日

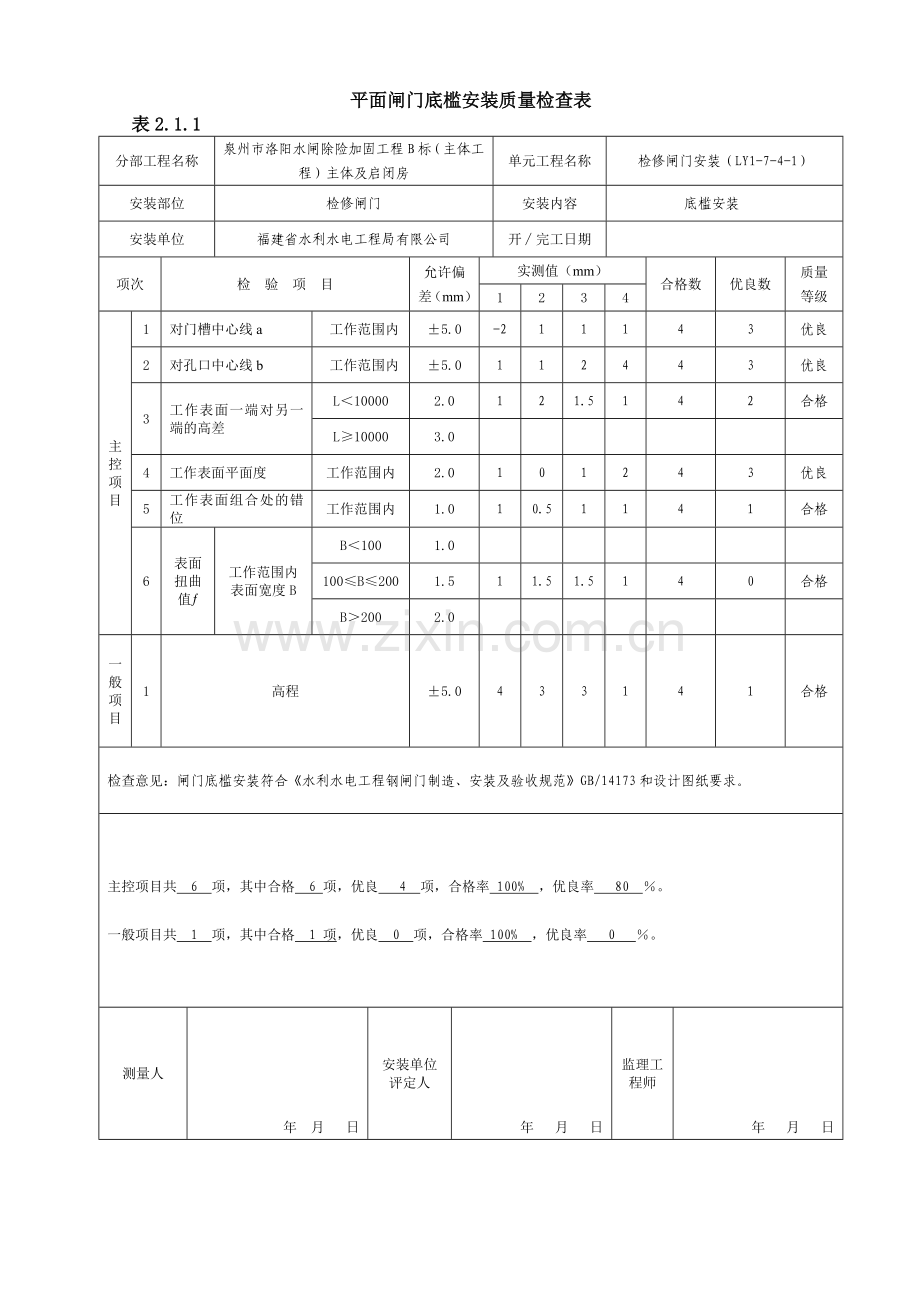

平面闸门底槛安装质量检查表
表2.1.1
分部工程名称
泉州市洛阳水闸除险加固工程B标（主体工程）主体及启闭房
单元工程名称
检修闸门安装（LY1-7-4-1）
安装部位
检修闸门
安装内容
　 底槛安装
安装单位
福建省水利水电工程局有限公司
开∕完工日期

项次
检 验 项 目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量等级
1
2
3
4
主
控
项
目
1
对门槽中心线a
工作范围内
±5.0
-2
1
1
1
4
3
优良
2
对孔口中心线b
工作范围内
±5.0
1
1
2
4
4
3
优良
3
工作表面一端对另一端的高差
L＜10000
2.0
1
2
1.5
1
4
2
合格
L≥10000
3.0

4
工作表面平面度
工作范围内
2.0
1
0
1
2
4
3
优良
5
工作表面组合处的错位
工作范围内
1.0
1
0.5
1
1
4
1
合格
6
表面扭曲值ƒ
工作范围内表面宽度B
B＜100
1.0

100≤B≤200
1.5
1
1.5
1.5
1
4
0
合格
B＞200
2.0

一般
项
目
1
高程
±5.0
4
3
3
1
4
1
合格
检查意见：闸门底槛安装符合《水利水电工程钢闸门制造、安装及验收规范》GB/14173和设计图纸要求。

主控项目共 6 项，其中合格 6 项，优良 4 项，合格率 100% ，优良率 80 ％。
一般项目共 1 项，其中合格 1 项，优良 0 项，合格率 100% ，优良率 0 ％。

测量人
年 月 日
安装单位评定人
年 月 日
监理工程师
年 月 日
平面闸门主轨安装质量检查表
表2.1.3
分部工程名称
泉州市洛阳水闸除险加固工程B标（主体工程）主体及启闭房
单元工程名称
检修闸门安装（LY1-7-4-1）
安装部位
检修闸门埋件安装、12#闸门
安装内容
主轨安装
安装单位
福建省水利水电工程局有限公司
开∕完工日期

项次
检 验 项 目
主轨
实测值（mm）
合格数
优良数
质量等级
加工
不加工
1
2
3
4
主控
项目
1
对门槽中心线a
工作范围内
+2.0
-1.0
+3.0
-1.0
2
-1
2
2
4
1
合格
2
对孔口中心线b
工作范围内
±3.0
±3.0
3
-3
2
1
4
1
合格
3
工作表面平面度
工作范围内
—
2.0
1
1
2
0
4
3
优良
4
工作表面组合处的错位
工作范围内
0.5
1.0
0.5
1
1
0
4
2
合格
5
表面扭曲值ƒ
工作范围内表面宽度B
B＜100
0.5
1.0

B=100～200
1.0
2.0

B＞200
1.0
2.0
0
1
0
1
4
2
合格
一般
项目
1
对门槽中心线a
工作范围外
+3.0
-1.0
+5.0
-2.0
3
2
-1
1
4
3
优良
2
对孔口中心线b
工作范围外
±4.0
±4.0
3
2
3
1
4
1
合格
3
工作表面组合处的错位
工作范围外
1.0
2.0
1
0
1
1
4
1
合格
4
表面扭曲值ƒ
工作范围外允许增加值
2.0
2.0
2
1
1
2
4
2
合格
检查意见：闸门主轨安装符合《水利水电工程钢闸门制造、安装及验收规范》GB/14173和设计图纸要求。
主控项目共 5 项，其中合格 5 项，优良 1 项，合格率 100% ，优良率 20 ％。
一般项目共 4 项，其中合格 4 项，优良 1 项，合格率 100% ，优良率 25 ％。

测量人
年 月 日
安装单位评定人
年 月 日
监 理工程师
年 月 日
平面闸门侧轨安装质量检查表
表2.1.4
分部工程名称
泉州市洛阳水闸除险加固工程B标（主体工程）主体及启闭房
单元工程名称
检修闸门安装（LY1-7-4-1）
安装部位
检修闸门埋件安装、12#闸门
安装内容
侧轨安装　
安装单位
福建省水利水电工程局有限公司
开∕完工日期

项次
检 验 项 目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量等级
1
2
3
4
5
主控
项目
1
对门槽中心线a
工作范围内
±5.0
3
1
2
3
1
5
3
合格
2
对孔口中心线b
工作范围内
±5.0
-2
1
-1
0
1
5
4
优良
3
工作表面组合处的错位
工作范围内
1.0
0．5
1
0
0．5
0
5
4
优良
4
表面扭曲值ƒ
工作范围内表面宽度B
B＜100
2.0

B=100～200
2.5
2
2
1．5
1
2
5
2
合格
B＞200
3.0

一般
项目
1
对门槽中心线a
工作范围外
±5.0
4
2
4
5
3
5
1
合格
2
对孔口中心线b
工作范围外
±5.0
1
3
2
4
3
5
2
合格
3
工作表面组合处的错位
工作范围外
2.0
1
0
2
1
1
5
4
优良
4
表面扭曲值ƒ
工作范围外允许增加值
2.0
2
1
2
1
0
5
3
合格
检查意见：闸门侧轨安装符合《水利水电工程钢闸门制造、安装及验收规范》GB/14173和设计图纸要求。
主控项目共 4 项，其中合格 4 项，优良 2 项，合格率 100% ，优良率 50 ％。
一般项目共 4 项，其中合格 4 项，优良 1 项，合格率 100% ，优良率 25 ％。
测量人
年 月 日
安装单位评定人
年 月 日
监 理工程师
年 月 日
平面闸门止水板安装质量检查表
表2.1.5
分部工程名称
泉州市洛阳水闸除险加固工程B标（主体工程）主体及启闭房
单元工程名称
检修闸门安装（LY1-7-4-1）
安装部位
检修闸门埋件安装、12#闸门
安装内容
止水板安装　
安装单位
福建省水利水电工程局有限公司
开∕完工日期
2014年03月26日～2014年03月28日
项次
检 验 项 目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量等级
1
2
3
4
5
主控
项目
1
对门槽中心线a
工作范围内
+2.0
-1.0
-2
0
1
0
2
5
3
合格
2
对孔口中心线b
工作范围内
±3.0
0
3
0
1
-1
5
4
优良
3
工作表面平面度
工作范围内
2.0
2
2
0
1
1
5
3
合格
4
工作表面组合处的错位
工作范围内
0.5
0．5
0
0
0．5
0
5
3
合格
5
表面扭曲值ƒ
工作范围内表面宽度B
B＜100
2.0

B=100～200
2.5
1
0
1
1
2．5
5
4
优良
B＞200
3.0

一般
项目
1
表面扭曲值ƒ
工作范围外允许增加值
2.0
1
0
1
1
2
5
4
优良
检查意见：闸门止水板安装符合《水利水电工程钢闸门制造、安装及验收规范》GB/14173和设计图纸要求。
主控项目共 5 项，其中合格 5 项，优良 2 项，合格率 100% ，优良率 40 ％。
一般项目共 1 项，其中合格 1 项，优良 1 项，合格率 100% ，优良率 100 ％。
测量人
年 月 日
安装单位评定人
年 月 日
监 理工程师
年 月 日

平面闸门门楣安装质量检查表
表2.1.5
分部工程名称
泉州市洛阳水闸除险加固工程B标（主体工程）主体及启闭房
单元工程名称
检修闸门安装（LY1-7-4-1）
安装部位
检修闸门
安装内容
门楣安装
安装单位
福建省水利水电工程局有限公司
开∕完工日期
2014年03月26日～2014年03月28日
项次
检 验 项 目
允许偏差（mm）
实测值（mm）
合格数
优良数
质量等级
1
2
3
4
5
主控
项目
1
对门槽中心线a
工作范围内
+2.0
-1.0
-2
0
1
0
2
5
3
合格
2
对孔口中心线b
工作范围内
±3.0
0
3
0
1
-1
5
4
优良
3
工作表面平面度
工作范围内
2.0
2
2
0
1
1
5
3
合格
4
工作表面组合处的错位
工作范围内
0.5
0．5
0
0
0．5
0
5
3
合格
5
表面扭曲值ƒ
工作范围内表面宽度B
B＜100
2.0

B=100～200
2.5
1
0
1
1
2．5
5
4
优良
B＞200
3.0

一般
项目
1
表面扭曲值ƒ
工作范围外允许增加值
2.0
1
0
1
1
2
5
4
优良
检查意见：闸门止水板安装符合《水利水电工程钢闸门制造、安装及验收规范》GB/14173和设计图纸要求。
主控项目共 5 项，其中合格 5 项，优良 2 项，合格率 100% ，优良率 40 ％。
一般项目共 1 项，其中合格 1 项，优良 1 项，合格率 100% ，优良率 100 ％。
测量人
年 月 日
安装单位评定人
年 月 日
监 理工程师
年 月 日
