压力管道安装质量证明

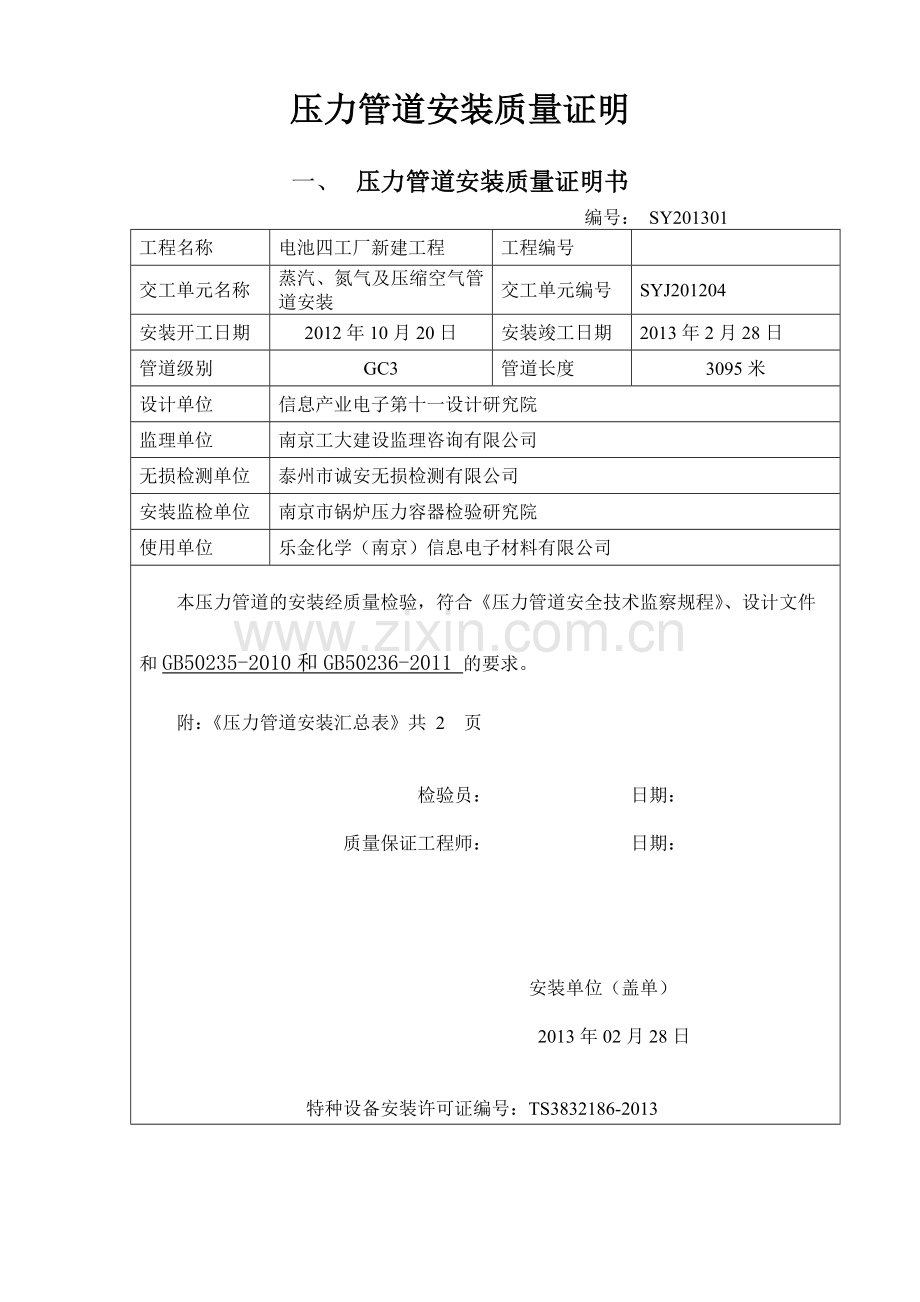

一、 压力管道安装质量证明书
编号： SY201301
工程名称
电池四工厂新建工程
工程编号

交工单元名称
蒸汽、氮气及压缩空气管道安装
交工单元编号
SYJ201204
安装开工日期
2012年10月20日
安装竣工日期
2013年2月28日
管道级别
GC3
管道长度
3095米
设计单位
信息产业电子第十一设计研究院
监理单位
南京工大建设监理咨询有限公司
无损检测单位
泰州市诚安无损检测有限公司
安装监检单位
南京市锅炉压力容器检验研究院
使用单位
乐金化学（南京）信息电子材料有限公司

本压力管道的安装经质量检验，符合《压力管道安全技术监察规程》、设计文件

和GB50235-2010和GB50236-2011 的要求。

附：《压力管道安装汇总表》共 2 页

检验员： 日期：

质量保证工程师： 日期：

安装单位（盖单）

2013年02月28日

特种设备安装许可证编号：TS3832186-2013

二、压力管道安装汇总表
安装单位（盖章）：江苏省松和世一安装工程有限公司 证明书编号： SY201301
交工单元名称：蒸汽、氮气及压缩空气管道安装

管线号
管道
级别
管段起点
管段止点
设计
压力（Mpa）
设计
温度（℃）
输送
介质
管道
材质
管道规格（mm）
管道长度（m）
铺设
方式
焊口
数量
检测方法比例（%）
耐压试验介质

压力试验压力（Mpa）
泄漏试验压力（Mpa）
吹洗方法
防腐方式
保温（绝热）方式
SS-01
GC3
组装厂房地下室蒸汽主管
主厂房一层蒸汽分气缸
1.0
179
蒸汽
20#
φ159*6
180.00
中支架
138
RT(5%)
水
1.485
0.9
低压蒸汽
铁红防锈漆两遍
离心玻璃棉管壳σ=90mm
SS-02
GC3
主厂房一层蒸汽分气缸
组装厂房二层空调室
0.6
160
蒸汽
20#
φ133*4.5
200.00
中支架
59
RT(5%)
水
0.825
0.5
低压蒸汽
铁红防锈漆两遍
离心玻璃棉管壳σ=70mm
SS-03
GC3
主厂房一层蒸汽分气缸
主厂房二层空调室
0.6
160
蒸汽
20#
φ108*4.0
180.00
中支架
40
RT(5%)
水
0.825
0.5
低压蒸汽
铁红防锈漆两遍
离心玻璃棉管壳σ=70mm
SS-04
GC3
主厂房一层蒸汽分气缸
主厂房二层除湿机房
0.6
160
蒸汽
20#
φ89*4.0
115.00
中支架
59
RT(5%)
水
0.825
0.5
低压蒸汽
铁红防锈漆两遍
离心玻璃棉管壳σ=70mm
SS-05
GC3
主厂房一层蒸汽分气缸
组装厂房四层空调室
0.6
160
蒸汽
20#
φ108*4.0
45.00
中支架
17
RT(5%)
水
0.825
0.5
低压蒸汽
铁红防锈漆两遍
离心玻璃棉管壳σ=70mm
N2-01
GC3
组装厂房地下室氮气主管
主厂房一层氮气分气缸
0.8
常温
氮气
O6Cr19Ni10
DN50
162
中支架
56
100%外观检查
压缩空气
0.92
0.7
压缩空气
/
/
N2-02
GC3
主厂房一层氮气分气缸
主厂房二层生产线预留
0.8
常温
氮气
O6Cr19Ni10
DN40
80
中支架
63
同上
压缩空气
0.92
0.7
压缩空气
/
/
N2-03
GC3
主厂房一层氮气分气缸
主厂房二层生产线预留
0.8
常温
氮气
O6Cr19Ni10
DN40
80
中支架
63
同上
压缩空气
0.92
0.7
压缩空气
/
/
N2-04
GC3
主厂房一层氮气分气缸
主厂房一层干燥室
0.8
常温
氮气
O6Cr19Ni10
DN40
148
中支架
90
同上
压缩空气
0.92
0.7
压缩空气
/
/
N2-05
GC3
主厂房一层氮气分气缸
主厂房一层装配室
0.8
常温
氮气
O6Cr19Ni10
DN40
115
中支架
136
同上
压缩空气
0.92
0.7
压缩空气
/
/
N2-06
GC3
主厂房一层氮气分气缸
组装厂房一层、二层包装室
0.8
常温
氮气
O6Cr19Ni10
DN40
200
中支架
208
同上
压缩空气
0.92
0.7
压缩空气
/
/

填表：柳彬 日期：2013\02\28 审核：付斌 日期：2013\02\28
共 2 页 第 1 页

二、压力管道安装汇总表
安装单位（盖章）：江苏省松和世一安装工程有限公司 证明书编号： SY201301
交工单元名称：蒸汽、氮气及压缩空气管道安装

管线号
管道
级别
管段起点
管段止点
设计
压力（Mpa）
设计
温度（℃）
输送
介质
管道
材质
管道规格（mm）
管道长度（m）
铺设
方式
焊口
数量
检测方法比例（%）
耐压试验介质

压力试验压力（Mpa）
泄漏试验压力（Mpa）
吹洗方法
防腐方式
保温（绝热）方式
AIR-01
GC3
主厂房一层空压机组
主厂房一层压缩空气分气缸
0.75
常温
压缩空气
Q235
DN250
84
中支架
91
100%外观检查
压缩空气
0.86
0.65
压缩空气
/
/
AIR-02
GC3
主厂房一层压缩空气分气缸
主厂房二层生产线预留
0.75
常温
压缩空气
Q235
DN100
80
中支架
56
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-03
GC3
主厂房一层压缩空气分气缸
主厂房二层生产线预留
0.75
常温
压缩空气
Q235
DN100
80
中支架
56
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-04
GC3
主厂房一层压缩空气分气缸
主厂房二层生产线预留
0.75
常温
压缩空气
Q235
DN40
80
中支架
/
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-05
GC3
主厂房一层压缩空气分气缸
主厂房一层干燥室
0.75
常温
压缩空气
Q235
DN80
120
中支架
49
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-06
GC3
主厂房一层压缩空气分气缸
主厂房一层装配区
0.75
常温
压缩空气
Q235
DN100
160
中支架
62
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-07
GC3
主厂房一层压缩空气分气缸
主厂房一层装配区
0.75
常温
压缩空气
Q235
DN100
280
中支架
173
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-08
GC3
主厂房一层压缩空气分气缸
主厂房一层清洗间
0.75
常温
压缩空气
Q235
DN65
60
中支架
33
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-09
GC3
主厂房一层压缩空气分气缸
组装厂房二层压缩空气分气缸
0.75
常温
压缩空气
Q235
DN150
60
中支架
30
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-10
GC3
组装厂房二层压缩空气分气缸
组装厂房二层充放电室
0.75
常温
压缩空气
Q235
DN80
110
中支架
67
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-11
GC3
组装厂房二层压缩空气分气缸
组装厂房二层包装室
0.75
常温
压缩空气
Q235
DN80
106
中支架
56
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-12
GC3
组装厂房二层压缩空气分气缸
组装厂房二层充放电室
0.75
常温
压缩空气
Q235
DN80
160
中支架
70
同上
压缩空气
0.86
0.65
压缩空气
/
/
AIR-13
GC3
组装厂房二层压缩空气分气缸
组装厂房二层包装室
0.75
常温
压缩空气
Q235
DN100
210
中支架
132
同上
压缩空气
0.86
0.65
压缩空气
/
/

填表：柳彬 日期：2013\02\28 审核：付斌 日期：2013\02\28
