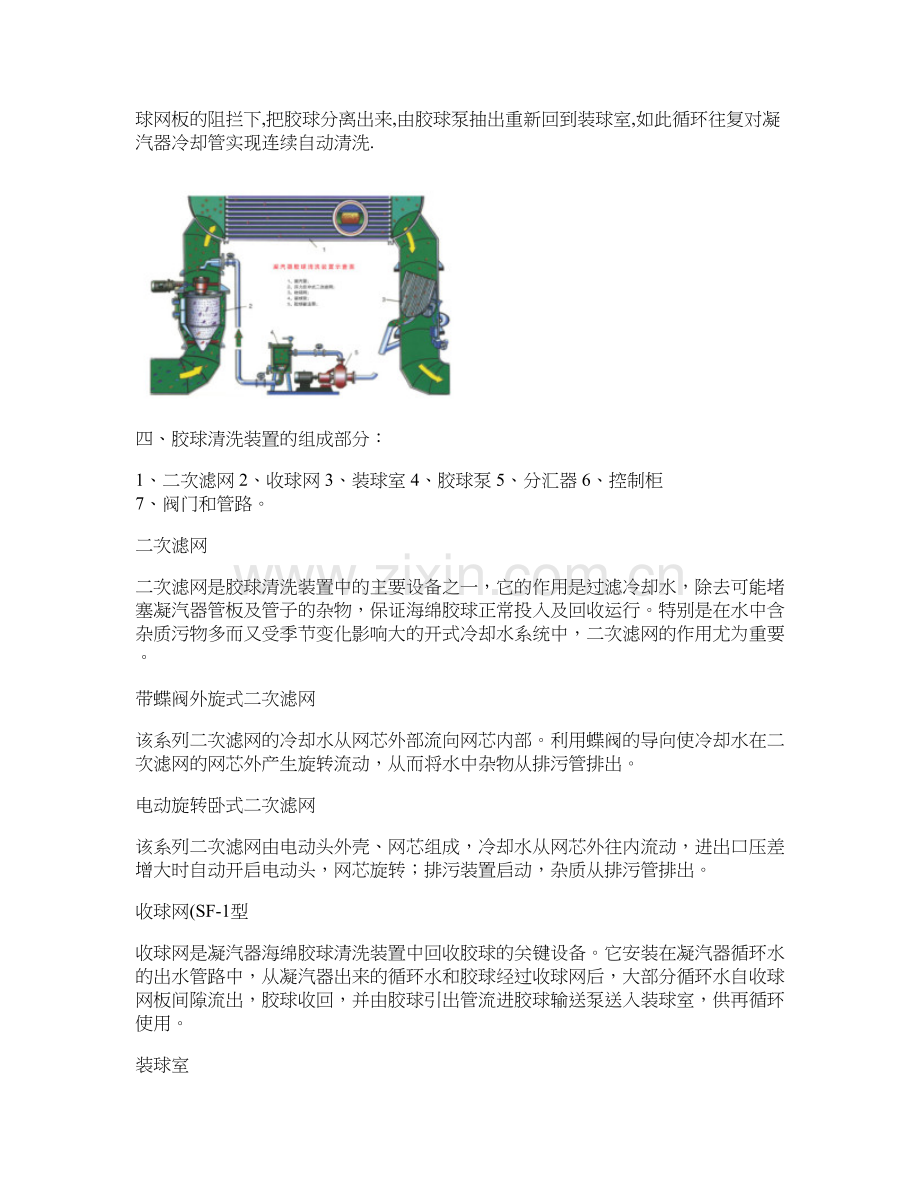

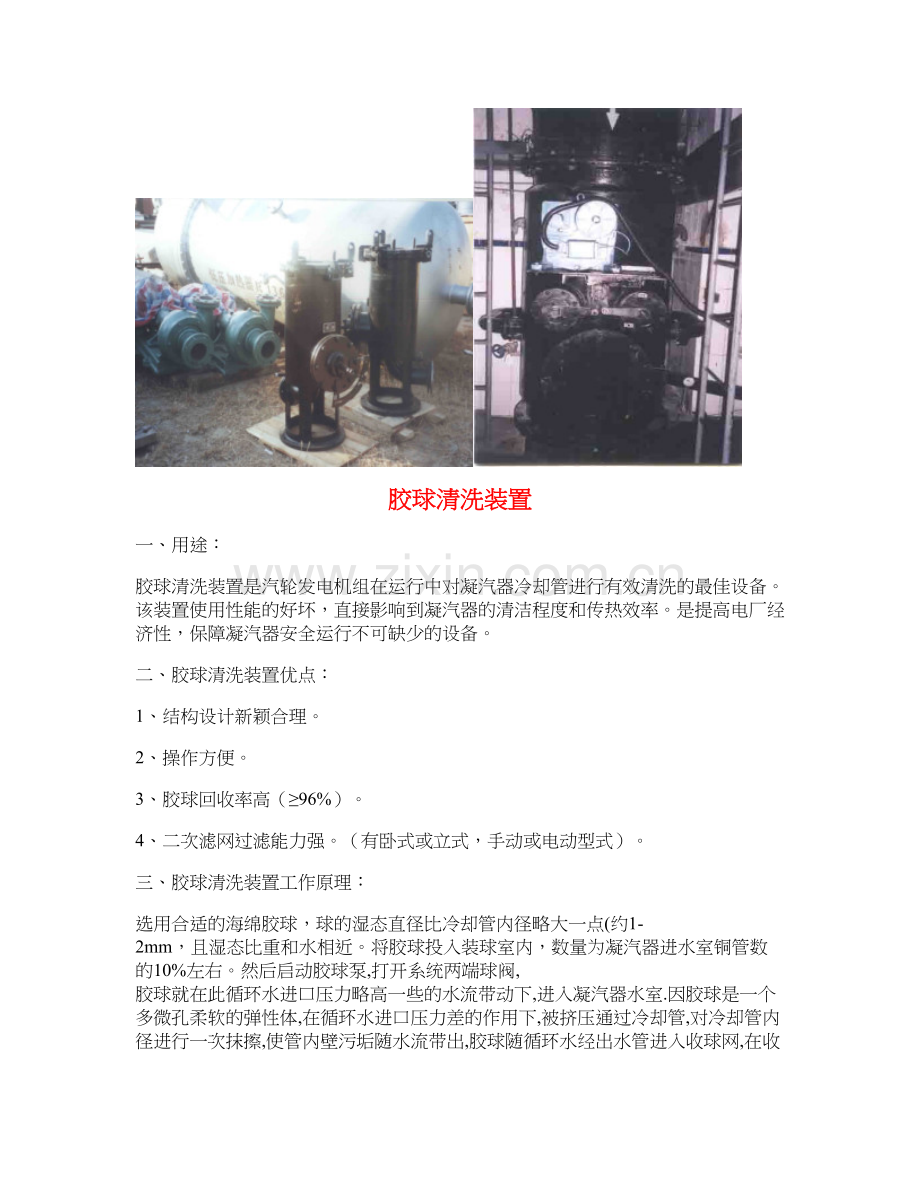

胶球清洗装置一、用途：胶球清洗装置是汽轮发电机组在运行中对凝汽器冷却管进行有效清洗的最佳设备。该装置使用性能的好坏，直接影响到凝汽器的清洁程度和传热效率。是提高电厂经济性，保障凝汽器安全运行不可缺少的设备。二、胶球清洗装置优点：1、结构设计新颖合理。2、操作方便。3、胶球回收率高（96%）。4、二次滤网过滤能力强。（有卧式或立式，手动或电动型式）。三、胶球清洗装置工作原理：选用合适的海绵胶球，球的湿态直径比冷却管内径略大一点(约1-2mm，且湿态比重和水相近。将胶球投入装球室内，数量为凝汽器进水室铜管数的10%左右。然后启动胶球泵,打开系统两端球阀, 胶球就在此循环水进口压力略高一些的水流带动下,进入凝汽器水室.因胶球是一个多微孔柔软的弹性体,在循环水进口压力差的作用下,被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球随循环水经出水管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽出重新回到装球室,如此循环往复对凝汽器冷却管实现连续自动清洗.四、胶球清洗装置的组成部分：1、二次滤网 2、收球网 3、装球室 4、胶球泵 5、分汇器 6、控制柜 7、阀门和管路。二次滤网二次滤网是胶球清洗装置中的主要设备之一，它的作用是过滤冷却水，除去可能堵塞凝汽器管板及管子的杂物，保证海绵胶球正常投入及回收运行。特别是在水中含杂质污物多而又受季节变化影响大的开式冷却水系统中，二次滤网的作用尤为重要。带蝶阀外旋式二次滤网该系列二次滤网的冷却水从网芯外部流向网芯内部。利用蝶阀的导向使冷却水在二次滤网的网芯外产生旋转流动，从而将水中杂物从排污管排出。电动旋转卧式二次滤网该系列二次滤网由电动头外壳、网芯组成，冷却水从网芯外往内流动，进出口压差增大时自动开启电动头，网芯旋转；排污装置启动，杂质从排污管排出。收球网(SF-1型收球网是凝汽器海绵胶球清洗装置中回收胶球的关键设备。它安装在凝汽器循环水的出水管路中，从凝汽器出来的循环水和胶球经过收球网后，大部分循环水自收球网板间隙流出，胶球收回，并由胶球引出管流进胶球输送泵送入装球室，供再循环使用。装球室装球室是凝汽器海绵胶球清洗装置中用于加球、收球、换球及观察胶球运行情况的设备。CKG-11程控装置CKG程控箱是使胶球清洗装置中的收球网，二次滤网、胶球泵、装球室、采用HMI触摸屏控制，更先进合理，故障率低。（HMI人机界面式触摸屏及PLC）；实现位置控制，使检测更准确，到位，确保收球的高回收率。整个过程实现自动化；可实现单电缆远距离控制（操作及监控）。本装置可根据电厂需要和现场具体情况设计制造。胶球输送泵（125SS 型）胶球输送泵是凝汽器海绵胶球清洗装置中使海绵胶球进行不断循环的动力设备，是一种专用的无障碍离心泵。除适用于输送胶球外，也适用于输送污水及磨损性小的含固态物质混合液。五、胶球清洗装置主要部件规格型号及选型表：、收球网收球网是胶球清洗系统的关键设备，它的功能是把胶球从冷却水中分离出来，且保证不漏球、不卡球。收球网安装在冷却水出口管段上，从凝汽器流出夹带胶球的水经过收球网时，球被回收并由引出管从收球网中引出。收球网的栅格网板可以转动，在胶球循环运动时网板置于“收球”位置，在不投运胶球清洗时网板置于“反冲洗”位置，此时网板上的杂物被水冲走，同时又减少网板的水阻。网板的运转定位由电动执行机构保证（小型收球网为手动操作）。（1）型收球网型收球网外型尺寸（2）型收球网型收球网外型尺寸2、二次滤网：当冷却水夹杂着杂物通过系统时，杂物被小孔滤网阻挡在滤网迎水面，冷却水通过小孔被净化后进入凝汽器，由滤网中的反冲洗装置及排污阀联动进行反冲洗，水流反向流动，卡在进水面上的杂物被水流反冲脱离网孔由排污阀引出。只要净化滤网不停地工作，冷却水进入凝汽器就始终是清洁的，滤网的阻力也不会增加。型二次滤网型二次滤网外形尺寸3、装球室装球室是胶球清洗系统中用于加球、取球、存储球及观察球循环的装置。根据存储球容积的大小分为型和型，根据用户使用要求，有电动与手动两类。控制装球室运行状态的切换阀置于“收球”位置时，球被阻挡在装球室内，冷却水仍能通过，所有投入循环的胶球全部回收到装球室中。装球室型号、尺寸4、胶球泵装球室是胶球清洗系统中用于加球、取球、存储球及观察球循环的装置。根据存储球容积的大小分为型和型，根据用户使用要求，有电动与手动两类。控制装球室运行状态的切换阀置于“收球”位置时，球被阻挡在装球室内，冷却水仍能通过，所有投入循环的胶球全部回收到装球室中。胶球泵技术特性表5、胶球清洗装置操作控制柜(CGK-(、使用解摸屏控制，更先进合理，故障率低。（人机界面式触摸屏及）(、实现位置控制，使检测更准确、到位，确保球的高回收率。整个过程实现自动化。可实现单电缆远距离控制（操作及监控）6、分汇器分汇器是一个三通(管阀。通过其中导向板的切换可使胶球进入需要清洗的一侧凝汽器中。也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。
