XXX化工厂安全标识设置方案
本方案是依据GB 7231-2003《工业管路的基本识别色和识别符号》结合相关法规进行制定。方案规定了XXX工厂工业管道的基本识别色、识别符号和安全标识，同时适用于工业生产中非地下埋没的气体和液体的输送管道，以及生产装置现场安全标牌和工业设标识。
1、定义
本标准采用下列定义
　　1.1识别色
　　用以识别工业管道内物质种类的颜色。
　　1.2识别符号
用以识别工业管道内的物质名称和状态的记号。
　　1.3危险标识
表示工业管道内的物质为危险化学品。
1.4消防标识
表示工业管道内的物质专用于灭火。
2、基本识别色
　 2.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号及色样（见表1）。
　 2.2基本识别色标识方法
工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。应用举例见附录A（标准的附录）。
a)在管道上以宽为150mm的色环标识；
b)在管道上以长方形的识别色标牌标识；
c)在管道上以带箭头的长方形识别色标牌标识；
表1 八种基本识别色和色样及颜色标准编号

表1
2.3 基本识别色应标识在管道交叉点、阀门或穿孔两侧的管线上，以及其他需要识别的部位。
2.4基本识别色二个标识之间的距离应以目测距离为准或不大于20米。

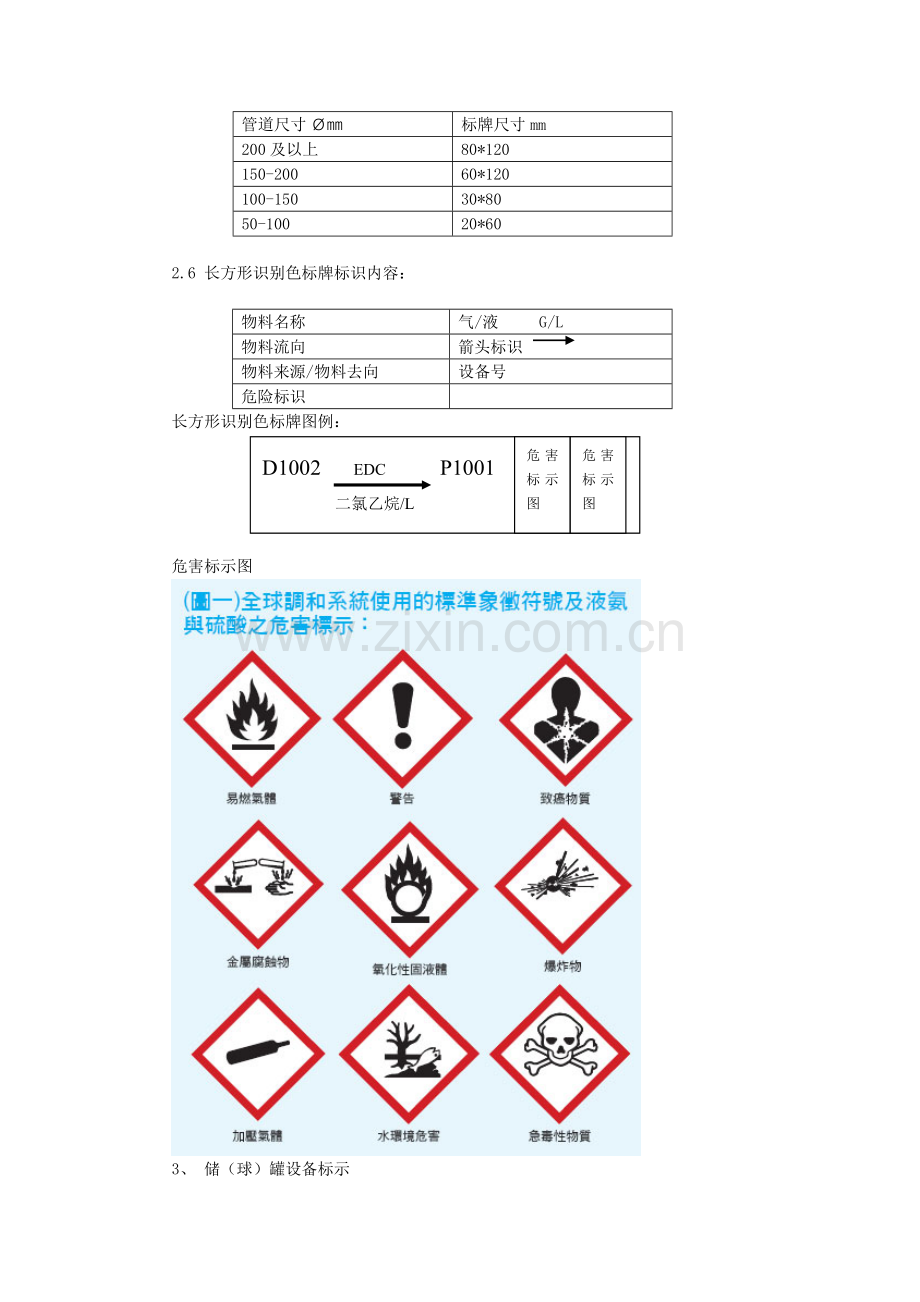

2.5 管道上以带箭头的长方形识别色标牌标识尺寸大小如下表所示：

管道尺寸Ømm
标牌尺寸mm
200及以上
80*120
150-200
60*120
100-150
30*80
50-100
20*60

2.6 长方形识别色标牌标识内容：

物料名称
气/液 G/L
物料流向
箭头标识
物料来源/物料去向
设备号
危险标识

长方形识别色标牌图例：
危害标示图
危害标示图
D1002 EDC P1001
二氯乙烷/L

危害标示图

3、 储（球）罐设备标示
3.1 标示的主要内容
a) 设备位号
b) 物料名称
c) 危险化学品标识和危害标示
3.2 储（球）罐标示尺寸大小与其设备本身相适应。
3.3 储存量大于2000Kg（公斤）的危险化学品储存设备予以标示。
3.4 储存量小于2000Kg（公斤）的危险化学品储存设备应标示位号和物料名称。
图例：

4、现场安全标示牌
4.1 安全标示牌指导进入区域的所有人员遵守公司的相关HSE管理规定。
4.2 安全标示牌主要是在关键装置和重点部位区域予以设置。
4.3 单元区域在风险评价中有重大风险的应予以设置安全标示牌。
4.4 各生产装置单元区域设置“四牌一图”。
4.5 进入厂区门口应设置安全标牌，根据厂区门口进出功能设置相对应的安全标牌和警示告知牌。
图例：

5、应急集合点
5.1 应设置四个不同方位的应急集合点。
5.2 应急集合点应予以编号。
5.3 在厂区各道路叉口设置应急集合点导向牌。
图例：
