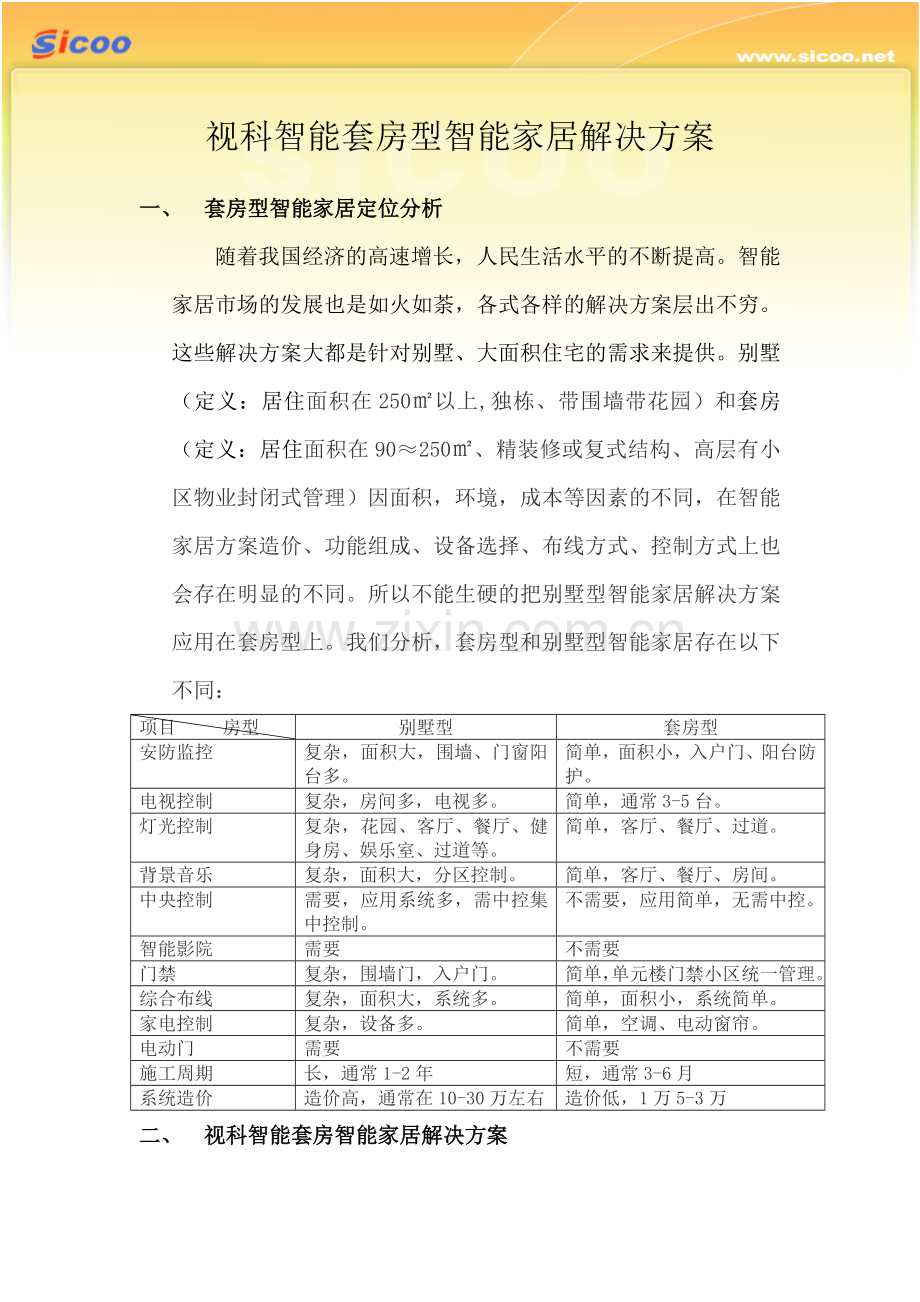

视科智能套房型智能家居解决方案一、套房型智能家居定位分析随着我国经济的高速增长，人民生活水平的不断提高。智能家居市场的发展也是如火如荼，各式各样的解决方案层出不穷。这些解决方案大都是针对别墅、大面积住宅的需求来提供。别墅（定义：居住面积在250㎡以上,独栋、带围墙带花园）和套房（定义：居住面积在90≈250㎡、精装修或复式结构、高层有小区物业封闭式管理）因面积，环境，成本等因素的不同，在智能家居方案造价、功能组成、设备选择、布线方式、控制方式上也会存在明显的不同。所以不能生硬的把别墅型智能家居解决方案应用在套房型上。我们分析，套房型和别墅型智能家居存在以下不同：项目房型别墅型套房型安防监控复杂，面积大，围墙、门窗阳台多。简单，面积小，入户门、阳台防护。电视控制复杂，房间多，电视多。简单，通常3-5台。灯光控制复杂，花园、客厅、餐厅、健身房、娱乐室、过道等。简单，客厅、餐厅、过道。背景音乐复杂，面积大，分区控制。简单，客厅、餐厅、房间。中央控制需要，应用系统多，需中控集中控制。不需要，应用简单，无需中控。智能影院需要不需要门禁复杂，围墙门，入户门。简单，单元楼门禁小区统一管理。综合布线复杂，面积大，系统多。简单，面积小，系统简单。家电控制复杂，设备多。简单，空调、电动窗帘。电动门需要不需要施工周期长，通常1-2年短，通常3-6月系统造价造价高，通常在10-30万左右造价低，1万5-3万二、视科智能套房智能家居解决方案针对套房和别墅的不同，我们提出了针对套房型的实用智能家居解决方案。设计思路：本方案的目标客户是套房型精装修房，因此首先在设备的使用和操作上应尽量从简，避免复杂的电脑编程和复杂的布线程序，直接用一个遥控器、一台平板电脑甚至一台手机就能实现家里灯光、家电、窗帘等一系列的控制；其次，在不破坏原有装修风格的基础上，尽量选择与装修风格一致的产品，达到风格的统一；最后，在系统安装细节问题应与装修人员进行沟通，以发挥系统的最佳效果，让业主感受到家居智能化带来的舒适体验。系统概述：系统主要包括智能灯光控制，空调控制、背景音乐控制、电动窗帘控制，电视和播放设备控制，业主通过红外专用智能遥控器或智能手机、平板电脑开启设定好的场景，做到智能集中控制。系统示意图：控制界面：传统红外遥控器安卓、苹果智能手机控制截图 Ipad平板电脑控制界面截图产品介绍： 1、 8路智能影视控制主机型号：sh-chav8 功能： ² 避免重复购置播放设备，有效提高播放设备利用率。支持8个AV视频节目源输出到8台电视。 ² 兼容可视对讲系统，实现对讲画面自动切换到电视。 ² 实现报警、监控和电视联动，报警后电视自动切换实时监控画面。 ² 场景控制模式，可实现灯光、电视、电动窗帘、背景音乐等设备场景控制。 ² 支持红外遥控器、IPAD、IPHONE、ANDROID平台智能手机等多种控制方式。 2、8路机顶盒智能管理主机 8路机顶盒智能管理主机型号：sh-p08a 功能：对机顶盒电源进行智能管理，降低能耗。防止机顶盒过热死机，延长机顶盒使用寿命。 3、3合1电视AV控制面板型号：sh-kmav 功能： ² 对电视电源进行管理 ² 对红外信号进行转发 ² 音视频及控制信号单双绞线传输 4、单口红外发射棒型号：sh-kirp 功能：对红外信号进行发射控制，兼容快思聪＼ＡＭＸ等主流中控。 5、串口协议转换模块型号：sh-k2ip 功能：RS485、RS232转TCPIP协议模块 6、红外协议转换模块型号：sh-k2ir 功能：红外信号存储发射模块，可存200组红外信号。支持ＲＳ２３２、ＲＳ４８５协议控制。 7、2.8寸液晶触摸型号：sh-tt86 功能：2.8寸液晶触摸屏，86式底盒安装。按键界面可编辑，可自定义按键数量、大小、文字、图形及发送代码，支持rs485协议控制。 8、8路导轨式继电器模块型号：sh-p08d 功能：8路继电器模块，导轨式安装，支持RS232\RS485\TCPIP 协议控制。 9、吸顶红外亮度感应器型号：sh-ad20 功能：吸顶红外+亮度感应器，可直接控制220V负载，闭合时间及光照度可调典型配置：两厅三房，户型图及设备示意图：名称型号安装位置数量单位单价小计智能控制主机 Sh-chav8 设备柜，家庭智能控制主机 1 台机顶盒电源管理主机 Sh-p08a 设备柜，机顶盒电源智能控制 1 台红外发射棒 Sh-irp1 设备柜，机顶盒红外设备转发 5 条电视控制前端面板 Sh-kmav 安装电视位置，电视前端控制面板 5 个 8路继电器主机 Sh-p08d 入户强电柜，用于控制客厅、厨房、过道灯光开关 1 台 2.8寸液晶屏 Sh-tt86 入户门旁、客厅或过道，可设置多个灯光场景 2 个红外亮度感应器 Sh-ad20 入户门，过道吸顶安装 2 个 4口网络交换机设备柜，用与设备间通信 1 台电动窗帘客厅阳台门 1 个协议模块 Sh-k2ip 设备柜、用于不同协议模块通信 1 个背景音乐播放主机 Sh-720 客厅 1 个吸顶喇叭 Sh-sa655 客厅，餐厅 2 个
