二期电能质量测试方案

批准：

审定：

审核：

编制：

绥中的发电有限责任公司
二○一六年四月二十二日

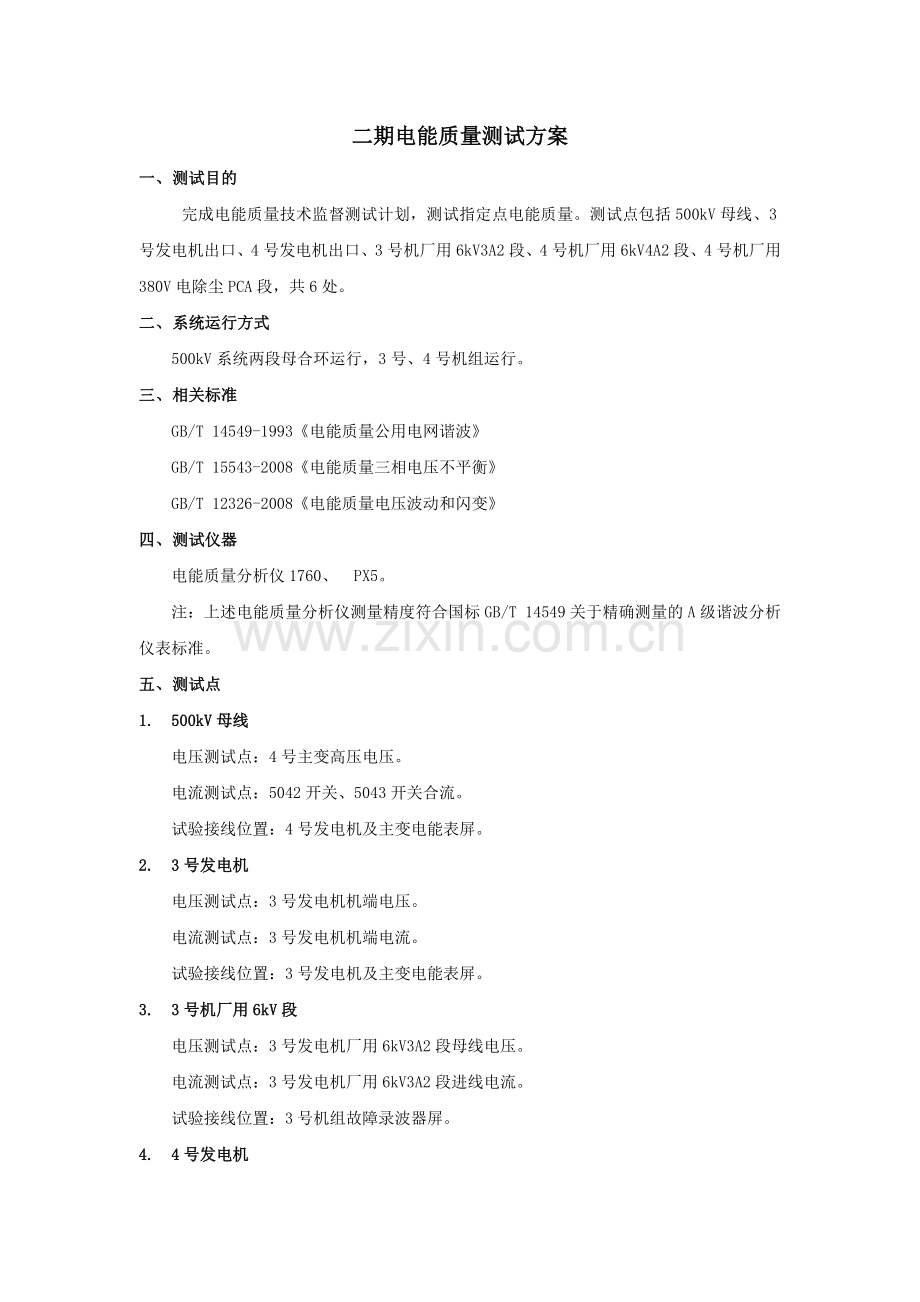

二期电能质量测试方案
一、 测试目的
完成电能质量技术监督测试计划，测试指定点电能质量。测试点包括500kV母线、3号发电机出口、4号发电机出口、3号机厂用6kV3A2段、4号机厂用6kV4A2段、4号机厂用380V电除尘PCA段，共6处。
二、 系统运行方式
500kV系统两段母合环运行，3号、4号机组运行。
三、 相关标准
GB/T 14549-1993《电能质量公用电网谐波》
GB/T 15543-2008《电能质量三相电压不平衡》
GB/T 12326-2008《电能质量电压波动和闪变》
四、 测试仪器
电能质量分析仪1760、 PX5。
注：上述电能质量分析仪测量精度符合国标GB/T 14549关于精确测量的A级谐波分析仪表标准。
五、 测试点
1. 500kV母线
电压测试点：4号主变高压电压。
电流测试点：5042开关、5043开关合流。
试验接线位置：4号发电机及主变电能表屏。
2. 3号发电机
电压测试点：3号发电机机端电压。
电流测试点：3号发电机机端电流。
试验接线位置：3号发电机及主变电能表屏。
3. 3号机厂用6kV段
电压测试点：3号发电机厂用6kV3A2段母线电压。
电流测试点：3号发电机厂用6kV3A2段进线电流。
试验接线位置：3号机组故障录波器屏。
4. 4号发电机
电压测试点：4号发电机机端电压。
电流测试点：4号发电机机端电流。
试验接线位置：4号发电机及主变电能表屏。
5. 4号机厂用6kV段
电压测试点：4号发电机厂用6kV4B1段母线电压。
电流测试点：4号发电机厂用6kV4B1段进线电流。
试验接线位置：4号机组故障录波器屏。
6. 4号机厂用380V段
电压测试点：4号发电机厂用380V PCA段母线电压。
电流测试点：4号发电机厂用380V PCA段进线电流。
试验接线位置：4号发电机厂用380V PCA段进线开关柜。
六、 测试时间
安排在2016年4月25日至29日。
七、 组织机构
为了保证试验顺利进行，成立试验小组，人员组成如下：
组 长：当值值长
职 责：负责整个试验工作的指挥，保证试验工作顺利进行。
副组长：韩长利 戴国军
职 责：负责整个试验的整体协调，包括与各部门之间的沟通，出现问题及时向领导汇报。
成 员：宋玉科 李海林 李 强 继电班人员 电科院试验人员。
宋玉科：对测量过程进行监督检查。
李 强：负责继电班人员及电科院试验人员工作安排，发现问题及时解决。
李海林：负责试验过程中的监护工作。
继电班人员：负责测量屏侧试验接线。
电科院试验人员：负责试验仪表侧接线，配合继电班人员完成测量屏侧接线。
八、 工作流程及注意事项
1. 工作前准备
a) 现场检查、确定测试屏柜、接线位置及电流互感器变比。
b) 全体工作人员进行安全技术交底。
c) 工作方案、工作票准备完毕。
d) 测试设备、试验用电压线、电流钳、220V交流电源准备完毕。
2. 工作过程控制
测试基本要求：测量接线信号取自监测回路，不能接保护回路。仪器侧接线工作由冀北公司电力科学研究院负责，仪器测试线接至测量屏柜所需测点的接线工作由继电班人员负责。接线注意：电压接线不能短路；电流接线不能开路，测量电流须用仪器配置的钳式电流互感器。
a) 工作开始前电科院人员做好设备检测工作，防止因设备内部短路引起的PT二次短路故障。
b) 选择测试屏柜要以安全、方便为原则，方便设备平稳摆放，以安全进行24小时测试。
c) 电科院人员设备侧接线注意电压电流线颜色，防止相序接错。
d) 继电班人员测量屏接电流钳时，注意防止电流钳拖拽二次线导致二次断线引起的CT开路。
e) 继电班人员接线人员应注意：接好线后，应避免电流钳重力全部加在二次线上，向下拖拽二次线。以避免24小时测试过程中CT二次断线。
f) 测试过程中应使设备摆放平稳，防止其他人员碰掉设备和接线。
g) 测试完毕拆线时，注意防止电流钳拖拽二次线导致二次断线引起的CT开路。
九、 附件
附件1：电能质量测试端子排接线表。

附件1：电能质量测试端子排接线表；
序号
测试点
所在盘柜
端子排号
备注
1
4号主变高压电压
4号发电机及主变电能表屏
A6631 2D-10

B6631 2D-12

C6631 2D-14

N600 2D-16

2
5042开关、5043开关合流
4号发电机及主变电能表屏
A4421 L1-1

B4421 L1-3

C4421 L1-5

N4421 L2-8

3
3号发电机机端电压
3号发电机及主变电能表屏
A6131 L3-12

B6131 L3-14

C6131 L3-16

N600 L3-18

4
3号发电机机端电流
3号发电机及主变电能表屏
A4042 L3-1

B4042 L3-3

C4042 L3-5

N4041 L3-10

5
3号发电机厂用6kV3A2段母线电压
4号机组录波器屏
A640‖ D1-36

B640‖ D1-37

C640‖ D1-38

N600 D1-39

6
3号发电机厂用6kV3A2段进线电流
4号机组录波器屏
A4712 D2-57

B4712 D2-58

C4712 D2-59

N4711 D2-60

7
4号发电机机端电压
4号发电机及主变电能表屏
A6131 L3-12

B6131 L3-14

C6131 L3-16

N600 L3-18

8
4号发电机机端电流
4号发电机及主变电能表屏
A4042 L3-1

B4042 L3-3

C4042 L3-5

N4041 L3-10

9
4号发电机厂用6kV4B1母线电压
4号机组录波器屏
A640Ⅰ D1-19

B640Ⅰ D1-20

C640Ⅰ D1-21

N600 D1-22

10
4号发电机厂用6kV4B1段进线电流
4号机组录波器屏
A4712 D2-81

B4712 D2-82

C4712 D2-83

N4711 D2-84

11
4号发电机厂用380V PCA段母线电压
4号发电机厂用380V PCA段进线开关柜
A630 FU1

B630 FU2

C630 FU3

N600

12
4号发电机厂用380V PCA段进线电流
4号发电机厂用380V PCA段进线开关柜
A4011 X1-1

B4011 X1-2

C4011 X1-3

N411 X1-4
