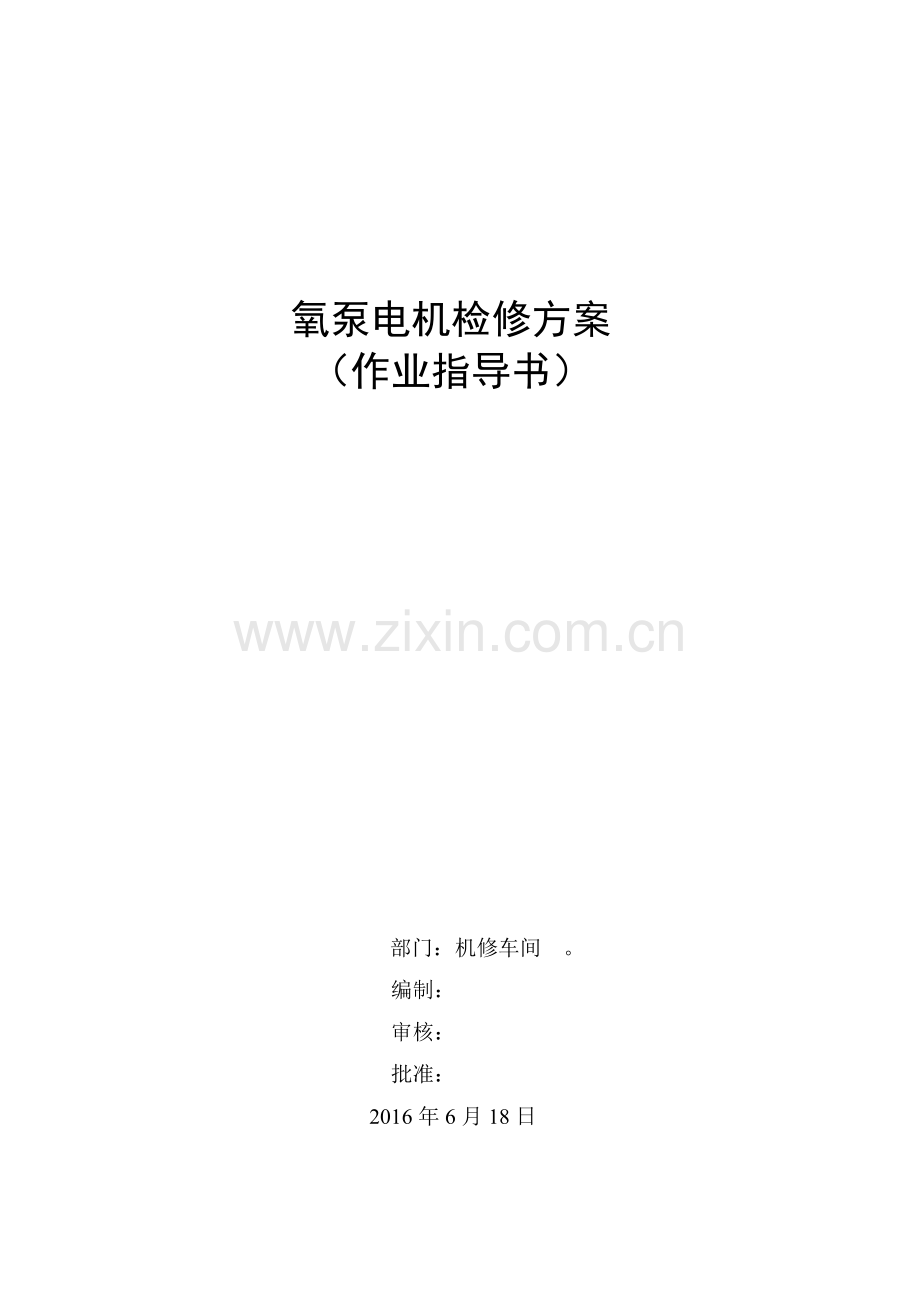

氧泵电机检修方案及指导DOC.doc

氧泵电机检修方案
（作业指导书）

部门：机修车间 。
编制：
审核：
批准：
2016年6月18日

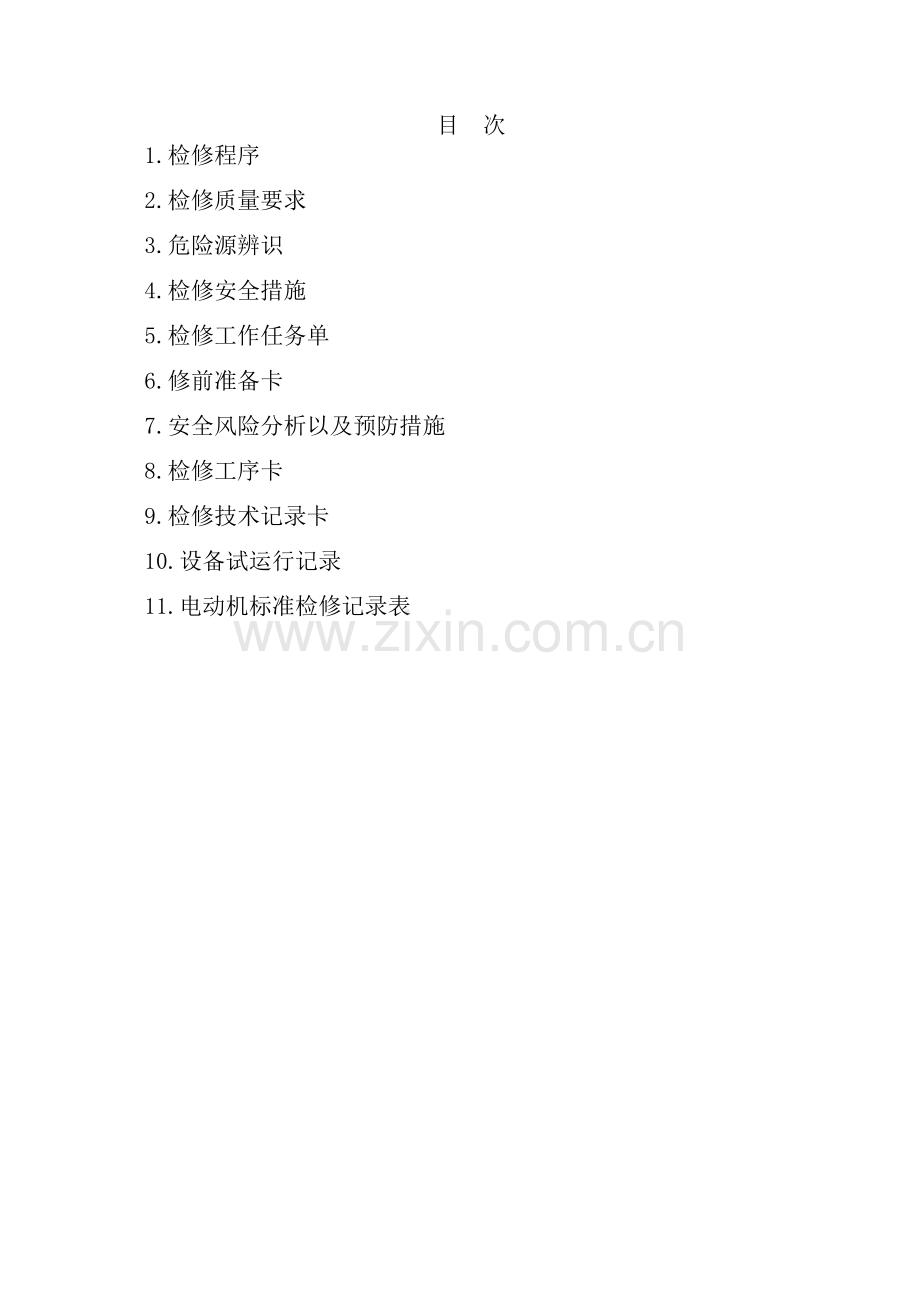

目 次
1.检修程序
2.检修质量要求
3.危险源辨识
4.检修安全措施
5.检修工作任务单
6.修前准备卡
7.安全风险分析以及预防措施
8.检修工序卡
9.检修技术记录卡
10.设备试运行记录
11.电动机标准检修记录表

一、 检修程序
1.明确检修安全负责人：检修负责人：参加检修人员等。
2.检修安全负责人和检修负责人负责组织参加检修人员学习检修电机工艺规程、安全措施和有关注意事项，并进行技术交底，明确分工。
3.按照检修项目准备检修时必须的工器具，材料及检修记录，对起吊工具（行车、吊绳、吊环、手动倒链等）认真核实检查，必须是有效载荷，起重机械人员负责准备吊装工具。
4.按《电业安全工作规程》办理第一种工作票及第二种工作票手续，做好现场安全措施，并进行安全交底，由办票者负责停送电的安全。
二、 检修质量要求
1.氧泵电机的解体检修：（检修负责人负责安排分工，安全负责人负责安全监督）
2.电动的解体检修，应根据氧泵电机的具体结构和检修条件，正确施工并保证安全，起吊电动机现场应有起重工配合，并负责起吊器具及起吊过程的安全。
3.起吊检修前，将电机放置于电气检修厂房电机检修专用支架上，防止磕碰。
4.测量相关数据后拆卸电动机端盖螺丝并做好记录。
5.拆卸端盖时禁止乱撬乱打，要注意接口及配合面不受损伤。
6.拆卸时应尽量采用专用工具，文明施工。
7.拆卸时应做好标记，对卸下的零部件，要专人负责，妥善保管。
8.一般先拆卸电动机一端并检修完一面后再拆另一端，防止电动机转子位移。
9.对电动机进行线圈、大轴、转子风扇、机座、端盖、网罩和挡风板等全面检查。
10.电动机轴承的检查：（检修负责人负责检查）
11.轴承应用煤油彻底清洗，应无裂纹，无金属剥落锈蚀、麻点和过热等现象，夹持具不应松动、变形、卡涩和磨损。
12.轴承间隙应合适，转动灵活，无明显晃动及过热现象。
13.当轴承不符合要求时，应更换新轴承，应与原型号相同，精度游隙及结构等符合要求。
14.新装轴承必须用油或轴承加热器均匀加热，温度不宜超过100℃，装轴承必须加衬垫，不得用榔头直接敲打，安装应到位。拉轴承时应使用合适的专用工具，轴承应使用加热拉下，以免拉毛轴颈。
15.专用润滑脂应清洁，无杂质、结块、水份、变质，型号正确，不得使用不同型号的润滑脂。加油量为轴承盖内径的1/2-2/3。
16.电动机组装：
17.电动机的组装与解体顺序相反。
18.应检查定子腔内有无杂物及遗留的工具。
19.电动机组装完后的试验：
20.一般用兆欧表测量绝缘电阻。
21.使用电压等级适合的兆欧表，绝缘阻值应在标准之内。
22.电动机检修后试运行：
23.电机试运行必须有专人统一指挥。
24.盘车应灵活，无金属碰击异音。
25.现场清洁，标志齐全，螺丝紧固，连线可靠，冷却装置及油管连接好。
26.空载运行30分钟，测三相空载电流，不应超过平均值10％。检查电机转向是否与原来一致。检查电机有无异常声音，无异常气味。检查电机各部温度是否平稳上升，并能稳定。检查电机各种检测仪表有无异常现象。检查电机和轴承振动是否超出范围。检查润滑系统运行是否正常。
三、危险源辨识
1.有夹手、碰伤危险。
2.单试时有触电危险。
四、检修安全措施
1.专人监护，动火时需办理动火作业票；
2.所有作业人员穿戴好劳动保护用品，防滑、防止夹手、碰撞等伤害。
检修相关项目及人员组成详见下表

（一）检修工作任务单
设备名称
空分Ａ套２＃液氧泵电机
设备代码

检修计 划
设备检修类别
□计划小修 □ 计划中修 □ 抢修 □ 消缺

计划工作时间
2016 年 6月 18 日 至 2016 年 6月 28 日
计划工日
10
主要检修项目
序号
名 称
编 号
备 注
结果

1
电机解体
□
2
定子检修
□
3
转子检修
□
4
轴承检修
□
5
电机预防性试验
□
6
电机组装、试转与验收
□

工作许可
□电气第一种工作票 □电气第二种工作票 □电气继保工作票
□ 热机工作票 □ 仪控工作票
其它工作许可条件
□动火工作票 □ 脚手架 □拆除保温 □封堵打开
□围栏设置 □ 安全网 □其它
工作票编号：
修后目标
1
电机潜在缺陷消除：
2
达到工艺、质量要求：
3
电机温度、振动合格：
4
电机其它参数达标
5
保证设备运行可靠

（二）修前准备卡
设备基本参数

设备名称： 空分Ａ套２＃液氧泵电机 型号： WN315B-2
额定功率： 325 (kW) 电压： 400 (V) 电流： 620 (A) 绝缘等级： F 防护等级： IP55 转速： 3830rpm 接法： Δ 重量： 功率因数： 0.87
厂家： 出厂 日期：
出厂编号
驱动端轴承： 7216ACDGA/P4A ， 7216ACDGA/P4A ；非驱动端轴承： 6314C3 SQ77 ；
设备修前状况
检查项目
检查部位
状 态(是/否)
轴承是否有异常声音
负荷侧

非负荷侧

轴承温度是否正常（标准≤95℃）
负荷侧

非负荷侧

振动值是否超标
负荷侧

非负荷侧

电动机本体

电动机本体温度是否正常
电动机本体

电动机本体是否有异常声音
电动机本体

电动机运行电流是否正常
电动机运行电流

其他

（二）修前准备卡（续）
轴承允许间隙标准技术数据对照表
深沟球轴承的径向游隙 （C3）
圆柱滚子轴承的径向游隙
内径d(mm）
径向游隙(mm）
内径d(mm）
径向游隙(mm）
50-65
0.023-0.043
50-65
0.06-0.09
65-80
0.025-0.051
65-80
0.065-0.1
80-100
0.030-0.058
80-100
0.075-0.11
100-120
0.036-0.066
100-120
0.085-0.125
120-140
0.041-0.081
120-140
0.1-0.145
轴承与轴、端盖配合过赢配合公差对照表
轴承与轴过赢配合公差标准（基孔制）
轴承与端盖配合公差标准（基轴制）
孔径（30-80）
0～+0.03mm
孔径（30-80）
-0.02mm～0
孔径（80-140）
0～+0.03mm
孔径（80-140）
-0.03mm～0
电机振动标准技术数据对照表
额定转速(转/分)
3000
1500
1000
750及以下
振动值(mm)(双幅值)
0.06
0.08
0.10
0.12
电机各部位温度允许温度对照表（部分F级绝缘电机可参考厂家规定执行）
名称
定子线圈
定子铁芯
滚动轴承
滑动轴承
最高温度限值℃
B-130,
F-150
100B-130,
F-150
95（油脂质量差时不超过85℃）
80
绝缘电阻、直流电阻标准技术数据对照表
绕组的绝缘电阻
额定电压380V及以下室温下（包括电缆）不应低于0.5MΩ
绕组的直流电阻
1kV及以上或100kW及以上的电动机各项绕组直流电阻值的相互差值不应超过最小值得2%；中性点未引出者，可测量线间电阻，相互差值不应超过最小值的1%。
（二）修前准备卡（续）
序号
工作人员姓名
工种
检查结果
备注
1

□

2

□

3

□

4

□

工 具 准 备
序号
工具名称
规格及型号
单位
数量
检查结果
1
记号笔
黑色□白色□红色□
支

□
2
套筒扳手
（8-32mm）
套

□
3
梅花扳手
（8-32mm）
套

□
4
开口扳手
（8-32mm）
套

□
5
活扳手
6寸□8寸□10寸□
把

□
6
一字螺丝刀
6×150mm□200mm□300mm□
把

□
7
十字螺丝刀
6×150mm□200mm□300mm□
把

□
8
撬棍
Φ25×500mm□Φ251000mm□
把

□
9
整体式液压拉马
DYF-30
件

□
10
液压千斤顶
5T□10T□20T□30T□
个

□
11
铜棒
φ40mm□φ55mm□φ65mm□
根

□
12
毛刷
□50mm□100mm
把

□
13
抽转子专用工具
KFZZGB3T□5T□10T□
套

□
14
铜试管刷
Φ30
套

□
15
钢丝刷
4排
把

□
16
电动吹灰器
GBL800E
只

□
17
电动热风枪
MOD8600E
只

□
18
轴承加热器
JSTL723
台

□
19
手电

把

□
20
扁铲
φ20*200mm□φ20*300mm□
把

□
21
手锤
2磅
把

□
22
倒链
2T□3T□5T□10T□20T□
个

□
23
钢丝绳
Φ8mm×2m□Φ21mm×6m□
根

□
24
吊带
2T□3T□5T□10T□20T□
根

□
25
卡簧钳
7寸□9寸□13寸□
把

□
26
内六角板手
6mm～19mm
套

□
27
拔对轮专用工具

套

□
28
围栏
105mm×100mm
个

□
29
油盘
60mm×30mm
个

□
30
烤把
G01-100
把

□
31
氧气减压表
QY-1
块

□
32
乙炔减压表
YQE-222
块

□
33
敲击扳手
46□50□55□60mm□
把

□
34
敲击扳手
65□70□75□80mm□
把

□
35

□
测 量 工 具
序号
工具名称
规格及型号
单位
数量
检查结果
1
兆欧表
2500V
台

□
2
双臂电桥
QJ44
台

□
3
万用表

块

□
4
交、直流电流表

块

□
5
直流电阻测试仪

台

□
6
交流耐压装置

套

□
7
直流高压发生器

套

□
8
交直流分压器

□
9
千分尺
50～175mm
把

□
10
塞尺
100mm
把

□
11
游标卡尺
120mm
把

□
12

□
（二）修前准备卡（续）
材料准备
序号
材料名称
规格及型号
单位
数量
检查结果
1
砂纸
230*280 P80（100#）
张

□
2
金相砂纸
70*230
张

□
3
绝缘胶布
黄□绿□红□黑□
卷

□
4
相色带
黄□绿□红□
卷

□
5
白布
30*30 宽1.5米
米

□
6
机电设备清洗剂
YH-25
桶

□
7
塑料布
4m δ=0.08
千克

□
8
抹布
300*300
千克

□
9
黄腊管
Φ20□Φ30□Φ50mm□
米

□
10
环氧树脂胶
20kg/桶
千克

□
11
硅橡胶平面密封剂
TS1587
桶

□
12
胶皮垫
4×1m，δ=5mm
块

□
13
胶皮垫
2×1米，δ=10mm
块

□
14
润滑脂
SKF LGWA2
千克

□
15
润滑脂
SKF LGWA2LGHP2
千克

□
16
保险丝
1.5mm～3.mm
个

□
17

□
备件准备
序号
备件名称
规格及型号
单位
数量
检查结果
1
轴承

盘

□
2
轴承

盘

□
3
接线板

个

□
4
风扇

只

□
5
接线盒

只

□
6
线鼻子

个

□
7

□
（二）修前准备卡（续）
检修所需参考图纸资料
序 号
资 料 名 称
资 料 图 号
检查结果
1
电机厂提供的相关图纸、说明书

□
2
原绐安装资料

□
3
电机检修规程

□
4

□
5

□

（三）安全风险分析以及预防措施
序 号
检修总体危害辨识
检查结果
1
参加检修的人员进行安全教育和技术培训，具备上岗条件。
□
2
工作负责人按照规定要求办理工作票、工作卡手续，认真核对安全措施。
□
3
设备解体、检修时严禁野蛮施工损伤设备及其部件。
□
4
作业组成员的着装要符合工作要求，及正确使用个人防护用品。
□
5
所带的常用工具、量具应认真清点、编号、区分后定置摆放。
□
6
各作业组开工前，必须进行安全及技术交底，做好危险预想。
□
7
检查起重工具效验合格，专业起重指挥，专人协调，服从指挥。
□
序 号
解体阶段的风险分析
检查结果
1
拆线前必须验电，拆下电源线三相短接接地并做好相序标记。不得损伤导线瓷瓶、电缆头和绝缘，引线盒部件应保管好。
□
2
起吊设备前，认真检查起吊用设备是否合格，检查各起吊工具载荷量。起吊时钢丝绳与垂直方向的夹角不应大于60度。
□
3
起吊设备时，专人指挥，起吊物品下严禁站人。
□
4
电机移位应仔细检查,确认电动机与外部无任何机械及电气连接，电机起吊时有专业指挥人员操作，工作人员做好配合。搬运至检修现场，放平稳垫好枕木，建立工作区，设置围栏并挂告示牌。
□
5
如果需要进行动火作业，需要对检修区域及设备进行防火防护，办理动火工作票；拆靠背轮过程中,严防烫伤或砸伤工作人员。
□
7
电机在拆卸对轮过程中人员应注意安全，工作人员不应站立在扒对轮专用工具受力端，以防对轮过紧致使专用工具损坏紧固螺栓崩出造成人身伤害。
□
8
解体过程中，孔、洞注意盖好，临时孔洞不能加盖的，要设明显标志。
□
9
夜间检修解体过程中，检修现场照明要充足，连接安全照明。
□
10
工作人员保持好良好的精神状态，杜绝习惯性违章。
□
11
在解体过程中，检修人员必须穿好工作服，戴好安全帽。
□
12
高空作业应使用工具带、安全带。
□
序 号
检修阶段的风险分析
检查结果
1
每天开工前工作负责人向工作班全体成员交代安全注意事项，工作结束后，总结当天的安全工作情况。
□
2
使用电动工器具必须配用漏电保护器，检修结束离开现场时，拉掉开关电源。
□
3
使用电动工具时，要戴绝缘手套，并穿绝缘鞋。
□
4
检修中使用转动设备如手提砂轮机进行打磨工作时，必须佩戴防护眼镜。
□
5
临时揭开的盖板，要设专人监护，必要时应设围栏及悬挂警示标语。
□
6
高空作业时工器具及零部件要放可靠，防止掉落，上下传送物件时要及绳子绑牢。
□
7
在检修中使用合格的工器具，严禁不合格工器具带入生产现场。
□
8
在检修中严格执行检修质量标准，测量记录数据准确无误。
□
序 号
回装阶段的风险分析
检查结果
1
现场设专人协调指挥
□
2
认真检查设备双重编号，严格执行危险因素控制卡。
□
3
每天开工前工作负责人向工作班成员交代安全注意事项，工作结束后，总结当天的安全工作情况，对所发生的违章行为进行批评指正，行为严重的要进安全教育室学习。
□
4
高空作业时要系好安全带或防坠器，工具要放在工具包内。
□
5
回装前，确认检修设备缺陷已得到正确的修复处理，各部数据符合质量标准要求。
□
6
电机带负载试转，空载试转合格，从运行取回工作票，并恢复原安全措施；拆开电机侧电缆接线，并将电缆头三相短路接地并做好电缆的防护措施联系机械找中心、连靠背轮；按标记接好电机电源线、接地线、测温线、加热器线；检查现场工作完毕后，工作人员撤离现场，交工作票至运行，申请送电带负载试转电机。
□
序 号
文明施工作业措施
检查结果
1
严格按《电气专业检修规程》和《维修作业技术标准质量验收记录》开展工作。
□
2
现场检修全部按ISO9002质量保证体系标准进行。
□
3
所有工作必须坚持“四不开工、五不结束”。
□
4
现场和工具柜工具、零部件放置有序，设备拆下的零部件必须用白布包好并作好记号以便回装。
□
5
检修工作区域卫生干净、整洁，每天开工和收工必须打扫一次卫生。
□
6
工作结束应做到工完、料尽场地清，检修零部件整洁干净。
□
7
因跑、冒、漏、滴影响工作环境及现场卫生后，必须及时清理。
□
8
所有检修人员必须严格遵守工作纪律，严禁工作现场打闹、嬉戏等造成不良影响事件发生。
□
9
当天检修任务结束后设备部件一定要用塑料布及专用蓬布苫好，并将检修所用照明电源断掉。
□

（四）检修工序卡
序号
检修工序步骤及内容
质量标准
质检点
签字
□ 1办理工作票
1、工作票已审核并确认安全措施已完备。

□ 2组织学习
2、学习安全、技术交底。

□ 3材料准备
3、按照工具、材料清单准备齐全。

□ 4现场布置
4、按照定置化管理布置现场。

□ 5检查核对安全措施
5、设备检修前须参照有关的安全操作规程，对施工现场的安全措施进行全面的检查，确认无误后方可开始。

【电动机解体】
□ 6电动机拆电源线
部位
电机引线相序
部位
驱动端

非驱动端

6、拆线前必须验电，拆下电源线三相短接接地并做好相序标记，不得损伤导线瓷瓶、电缆头和绝缘，引线盒部件应保管好。

□ 7拆除联轴器螺丝，热工人员拆除测温线，电气拆地脚螺丝、外壳接地线、电加热线后将电机移到合适的检修区域
7、勿用扁铲和锤子直接敲击螺丝造成损坏，测温线由热工人员进行标记和拆开。对拆下的零件做好记号，保管妥善，并仔细检查,确认电动机与外部无任何机械及电气连接，搬运至检修现场，放平稳垫好枕木，建立工作区，设置围栏并挂告示牌。

□ 8用欧表测电机绝缘，做好记录。
8、额定电压10KV/380V室温下（包括电缆）不应低于10MΩ/0.MΩ5。

□ 9用专用工具扒卸联轴器，过紧时可加热
注意：如果需要进行动火作业，需要对检修区域及设备进行防火防护，办理动作工作票；拆联轴器过程中,严防烫伤或砸伤工作人员
9、禁止用大锤或手锤直接敲击背
轮，应使用专用工具，扒卸过程中要求对轮受力均匀，联轴器加热温度一般不超过180℃．加热要均匀迅速。（如联轴器为弹性连接，注意加热部位及温度，不要造成损坏）。

□ 10拆风扇罩及风扇，冷却器
10、卸风扇使用撬棍时，应使风扇
根部“吃力”，勿使风扇变形，损
坏．确认冷却器螺栓全部拆除，固
定钢丝绳，四角受力均匀，吊冷却
器至合适场所（水冷却器，冷却管
在拆卸过程中不能受力）。

□ 11后油盖及端盖拆除，拆除做好对应标记。
注意：先拆后轴承外油盖，再用顶丝将端盖止口顶出或用铜棒向外轻轻敲出
11、松下轴承盖固定螺栓，用顶丝
将油盖顶出，所作标记应清晰准确。
拆卸时应使用铜棒敲击，正确拆卸，
禁止乱撬乱打，要特别注意止口及
各配合面不受损伤。

□ 12后油盖及端盖拆除，拆除做好对应标记。
注意：拆卸方法同上述后油盖及端盖的拆卸
12、拆卸过程要平稳，勿碰伤定子
线圈和转子轴颈，拆卸前进行相对
位置标记。所做位置标记应清晰正
确，所拆卸端盖放置要平稳有序。

□ 13拆除前后内护板
13、应做好标记，拆下的零件做好记号，保管妥善。

□ 14电动机抽转子：用专用工具将转子抽出，设专人监视定、转子间隙
14、（1）做好防止轴颈损伤的措施，设专人监视用透光法监护定转子之间间隙，应平稳相互呼应，检查定子、转子铁芯不得摩擦、碰撞，不得伤及定子线圈、风扇、轴颈、笼条等部件。（2）抽出的转子铁芯部分稳放在道木上，固定牢固，防止滚动，做好防尘、水、汽措施，以免转子污染和磕碰。

【电动机定子检修】
□ 15吹灰清扫定子
注意：用0.2-0.4MPa清洁、无油、无水压缩空气进行，将定子各部及端盖等附件清理干净。
15、铁芯及定子线圈无积尘、油污、杂物，线圈干净见本色，除去线圈上的污油时可用航空汽油、四氟化碳、甲苯或带电清洗剂进行擦拭，不得使用有害溶液或金属工具。

□ 16定子绕组检查：主要检查定子绕组的固定，绝缘、形状、磨损、腐蚀等情况以及端部过线的绝缘固定情况
13、定子绕组线圈无接地、短路、断线等故障。线圈绝缘表面应无损伤，龟裂、变色、焦脆、磨损及严重变形等现象，否则应查明原因予以处理。各绑线、撑条、垫块、槽楔等应无松动、断裂。

□ 17定子铁芯检查
17、定子接线应无擦铁、过热、生锈、松动和变形等现象，通风沟畅通。撑铁和压板平整无松动，锁键紧固焊接可靠，否则应查明原因予以处理，必要时可做铁损试验进行鉴定。

□ 18槽楔检查：用鸭嘴锤轻敲槽楔，检查槽楔是否松动，垫条是否跑出。
18、槽楔空响长度超过1/3视为松动，靠近槽口第一，二块槽楔不应松动，槽楔应无损伤，变色及多层损坏现象。

□ 19电机引线和接线盒检查：仔细检查电机引线绝缘和瓷瓶，接线柱及线鼻子
19、（1）检查电动机引线应无断股，绝缘良好，无裂纹、老化、过热，无接触性磨损，有足够的机械强度和绝缘强度；
（2）线鼻子接触面良好，线鼻子容量与电流相匹配，无变形、松动、无开焊、无过热；
（3）引线支持瓷瓶无裂纹和爬电、闪络现象，接线柱无脱扣烧伤现象，瓷瓶表面干净；
（4）检查电动机接线盒及蛇皮管，接线盒密封良好，穿线处电缆与四周无挤压变形，蛇皮管完好。

□ 20外壳及端盖、加油管道的检查
20、端盖及油盖等附件应无裂纹、无损伤，接合面紧密无破损，端盖与本体配合良好，螺孔无脱扣乱丝现象。配合尺寸应符合作业指导书所列标准要求，否则应采取镶套、烧焊、电镀或更换等方法进行处理。

【电动机转子检修】
□ 21转子清扫：用0.2-0.4MPa无油、无水压缩空气进行清洗转子各部
21、各部应清洁无油污，杂物。

□ 22转子笼条检查
22、鼠笼条无断裂、松动、变色，笼条与短路环焊接良好，强度足够，对断裂的笼条采取焊接或更换等方法进行处理。新鼠笼条的材料和截面与原笼条相同，焊接时一律采取银铜焊。

□ 23转子铁芯检查
23、转子铁芯应紧密平整，无过热、生锈、松动、变形和断齿等现象，槽楔应紧固玩完整、无空洞声，通风沟应畅通，转子撑铁和锁键无脱焊松动。

□ 24转子风扇检查：外观检查良好，用敲击听声法检查其整体完好性。
24、转子风扇固定牢固，无松动裂纹，与轴的配合良好，平衡块无松动位移，顶丝锁紧可靠，敲击声音应清脆连续，声振时间较长。

□ 25转子其他部分检查：主要检查转子轴颈、联轴器
25、大轴无弯曲或裂纹，与铁芯的配合良好，轴颈应完整无磨损、无毛刺。联轴器无裂纹，内孔配合面与找正面光洁，轴孔键三者配合负荷要求，联轴器配合螺丝正确可靠锁紧。与转子轴径过盈配合0.01－0.03mm。松动的转子部件，经处理或更新后，应做静平衡，必要时做动平衡试验。

【电动机轴承检修】
□ 26轴承检查
26、轴承清洗后应无裂纹，轴承内、外滑道、滚珠或滚柱无脱皮、无麻点、无锈蚀和无过热、划痕、老化磨损等现象，夹持器不应出现松动、变形、卡色和严重磨损等现象，否则应予以更换。

□ 27轴承间隙检查
27、轴承间隙合适，转动灵活，无明显晃动或过热现象，一般轴承的间隙应符合作业指导书所列标准，当轴承不符合要求时，或使用寿命到期、运行中有异音等，应更换新轴承，新轴承的型号与原轴承相同，精度及结构等符合要求。

□ 28轴承安装、拆卸
28、新装轴承必须用油或轴承加热器均匀加热，温度不宜超过100℃，装轴承必须加衬垫，不得用榔头直接敲打，并应检查安装到位。拆轴承时应使用合适的专用工具，一般大轴承应使用加热拉下，以免拉毛轴颈。

□ 29轴承轴颈检查
29、轴颈无偏心、椭圆、毛刺、裂纹及严重损伤痕迹，对有损伤的轴颈应采用镀烙。镀铁、补焊及镶套等方法进行处理，加工时应特别注意轴与铁芯的同心度及尺寸配合精度，大电机轴烧焊后，应进行热处理，以防应力集中而发生断轴事故。

□ 30轴承油脂检查
30、润滑脂应清洁无杂物、结块、水分、变质及型号不正确，不得同时使用不同型号的润滑脂。一般常用的润滑脂为#3锂基脂，SKF LGWA2、LGHP2润滑脂，加油量为轴承盖内腔的1/2～2/3（高速1/2，低速2/3）。

【电动机其他部位检修】
□ 31检查外风扇和风扇罩
31、风扇及风扇罩应清洁、完整，风扇无损坏或变形，角度合适，固定牢固。

□ 32定子外壳检查
32、定子外壳完整，无明显缺陷，表面油漆色调一致，名牌清晰。

□ 33冷却器清扫检查、电机注油孔应清洁畅通
33、冷却器通风孔畅通，风道不漏风无灰尘，密封垫良好，固定螺栓无变形，损伤和缺失。

【电动机的试验】
□ 34定子绕组的绝缘电阻
34、（1）额定电压10KV，交流耐压前，定子绕组在接近运行温度时的绝缘电阻值不应低于1MΩ/kV，投运前室温下（包括电缆）不应低于1MΩ/kV。绝缘电阻不符合要求的受潮电机，应采取吹灰、清擦、干燥等方法进行处理。

□ 35定子绕组的直流电阻
35、10kV电动机各相绕组直流电阻值的相互差值不应超过最小值的2%，中性点未引出者，可测量线间电阻，相互差值不应超过最小值的1%。应注意相互间差别的历年相对变化。

□ 36定子绕组泄露电流和直流耐压
注：此项试验应在转子回装后进行。
36、（1）全部更换绕组时试验电压为3Un，大修或局部更换绕组时为2.5Un；（2）泄露电流相互差别一般不大于最小值的100%，20uA以下者不做规定。

□ 37定子绕组交流耐压试验
37、全部更换绕组后试验电压为（2Un＋1000）V，大修时或局部更换定子绕组后，试验电压为1.5 Un，但不低于1000V，持续时间1min。

□ 38电动机各项电气试验均由由电气技术员进行现场见证

【电动机的组装、试运及验收】
□ 39组装前检查电机各部位，验收
39、组装前应检查定子腔内无杂物及遗留工具，检查止口及各配合面光洁无毛刺配合尺寸符合要求，检修记录齐全，数据完整真实，各种标记齐全，无误。

□ 40穿转子顺序与抽转子相反，要求和抽转子标准相同
40、穿转子过程中设专人指挥、监督，用透光法检查，穿转子过程要平稳，勿碰定子铁芯和静子端部线圈，转、定子铁芯中心对齐。

□ 41回装电机内护板及两侧端盖
41、按标记进行回装，回装过程应平稳，端盖水平中心线与转子轴中心重合后移动端盖，端盖进止口时需吊起转子轴，使用铜棒轻敲将端盖均匀打入紧固端盖螺栓应对角进行，用力均匀。

□ 42回装轴承盖，冷却器及风扇

42、按照与拆卸相反的顺序进行回装，轴承加注油脂时应加满轴承，小盖应在容积的2∕3或1∕2为宜，回装完毕后进行盘车应灵活。

□ 43电动机气隙检查
43、对不可调整的大电动机，应在第一次大修时进行检查性测量，对可调整的轴瓦电动机，每次检修时应测量调整。各点气隙与平均值之差不应大于平均值的±5%，配合面磨损的电动机，应复查间隙。

□ 44回装联轴器：加热后用铜棒或枕木打入
44、将联轴器键与键槽配合组装好，将联轴器加热（不超过180℃）打入，禁止使用锤子直接敲打对轮．以防对轮损坏。

□ 45电机就位找中心：由钳工进行电机找中心
45、清理电机底座及平台，起吊电机执行起重操作规定，找正垫片按标记进行回垫。

□ 46接引线：接引线前用欧表测量电机绝缘符合要求并做好记录
部位
电机引线相序
部位
驱动端

非驱动端

46、引线回装按拆时所做的标记进行，并包缠高压绝缘带及外防护带，以防老化。

□ 47回装热工线和电加热电源线
47、测温线由仪控人员按标记回装。检查电加热器绝缘及阻值是否良好。

□ 48电动机试运前检查
48、（1）电动机的现场清洁，标志齐全（转动方向及设备名称），各螺丝紧固，接线连接可靠，冷却系统及有系统投运正常；
（2）全部保护、测量、操作、信号应完整，并经试验。继电保护的定值应选择正确；
（3）盘车检查，应转动灵活，无卡涩及金属碰击声音。

□ 49电机空载试运
注：容量200kW及以上电动机，空载检查时间不小于4小时，容量200kW及以下电动机，空载检查时间不小于2小时，（以轴承温度稳定为标准）
49、转向正确，各部温升正常．声音良好，振动值应符合作业指导书所列相关标准，三相电流平衡，相互差不大于平均值的10%，转动部分无摩擦现象。

□ 50电机带负荷试运据测量数据调整至符合要求为止
注：电机带负荷试运大于8小时
50、电机带负荷试转，三相电流正常（小于105%额定电流），相互差不大于平均值的10%；电机各部分温升、振动、振速无异常，电机轴承声音正常（符合作业指导书所列相关标准）。

□ 51终结工作票
51、检查确认无遗留物品，做到工完、料尽、场地清，检修交代完毕，工作票终结。

（五）检修技术记录卡一
端盖轴承室与轴承外套配合测量示意图
轴承内套与转子轴颈过盈配合测量示意图

测量位置
标准值
实测值
测量仪器
验收人员
轴承间隙测量
前轴承型号：

轴承间隙测量

后轴承型号：

端盖轴承室与轴承外套配合（前）

端盖轴承室与轴承外套配合（后）

轴承与转子轴颈过盈配合（前）

轴承与转子轴颈过盈配合（后）

应记录的其它内容

（五）检修技术记录卡二
试验原始记录
设备名称

试验性质

试验日期

环境温度℃

环境湿度%

电机型号

出厂编号

出厂日期

功率（KW）

额定电压（V）

额定电流（A）

频率(HZ)

相数

接法

功率因数

绝缘等级

防护等级IP

安装地点

冷却方式

执行标准

制造厂：

试验依据:《华北电网有限公司电力设备交接和预防性试验规程》
主绝缘电阻
（MW）
试验仪器及型号：
仪器编号：
相别
U1-U2
V1-V2
W1-W2
结论
耐压前R60/R15

吸收比

耐压后R60/R15

技术要求：
直流电阻
（mW）
试验仪器及型号：
仪器编号：
相别
U1-U2
V1-V2
W1-W2
△R（%）
实测值 ℃

直流耐压及泄露电流
试验仪器及型号：
仪器编号：
相别
试验电压（kV）
泄露电流（uA）
加压时间（min）
结论
U1-U2

V1-V2

W1-W2

交流耐压
试验仪器及型号：
仪器编号：
相别
试验电压（kV）
电容电流（mA
加压时间（min）
结论
U1-U2

V1-V2

W1-W2

备注
试验人员：
试验单位：
（六）设备试运行记录
设备名称

时 间
年 月 日至 年 月 日
试运负责人

试运数据记录
空 载 试 运

带 载 试 运

时间
驱动端振动（mm）
非驱动端振动（mm）
温度(℃)
━
┻
⊙
━
┻
⊙
驱动端
非驱动端
本体
1小时

2小时

3小时

4小时

5小时

6小时

7小时

8小时

试运中发现的问题：
备注：容量200kW及以上电动机，空载检查时间不小于4小时，容量200kW及以下电动机，空载检查时间不小于2小时，（以轴承温度稳定为标准），电机带负荷试运大于8小时。

XXXXXXXX有限责任公司
编号：

交流电动机标准检修记录表
第 1 版 第2次修改
第 1 页 共2页

设备名称

电机型号

额定容量

任务单号

检修时间
H
额定电压
380V / 10KV
额定电流
A
检修性质
小/中/大 修
检修日期

出厂日期

出厂编号

检修人员

制造厂商

序
号
工
作
项
目
质 量 标 准
检 查 结 果
一
定子
1. 测量各相间对地绝缘电阻（绝缘电阻最低允许值低压：R>0.5 MΩ，高压R>10 MΩ），并进行交流耐压试验。
2. 铁芯及通沟清洁无锈与外壳闭合正常。
