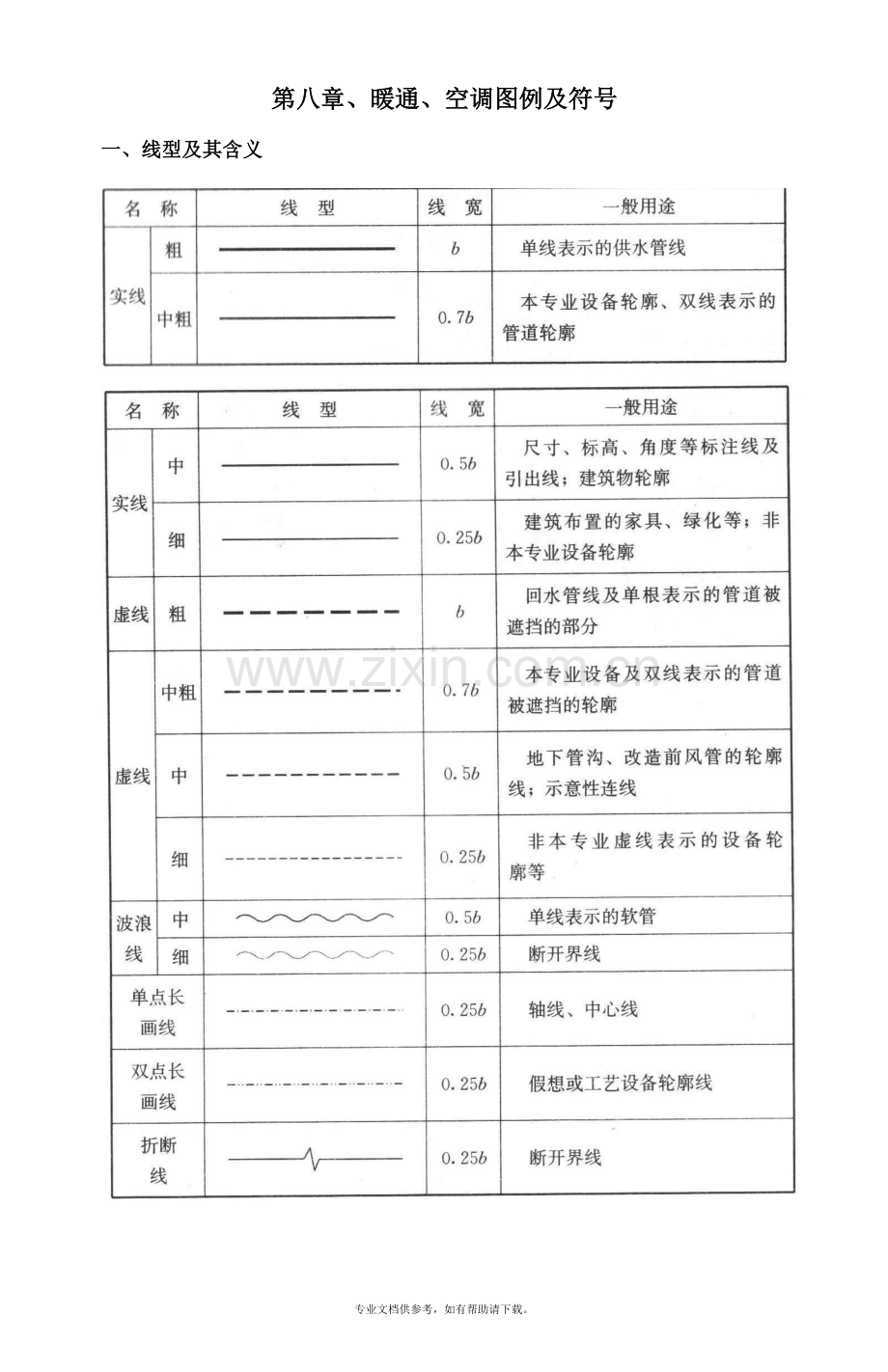

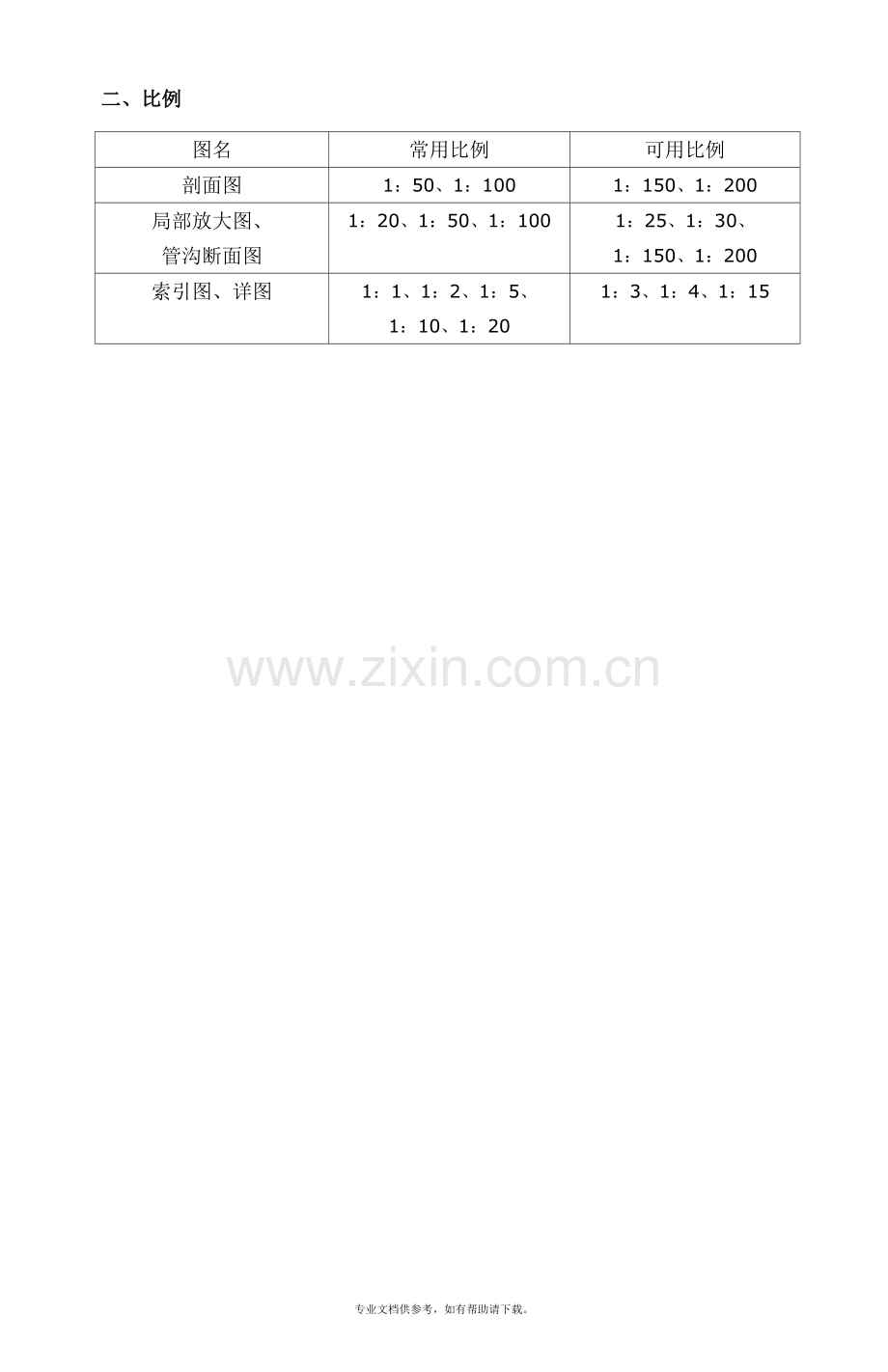

第八章、暖通、空调图例及符号 一、线型及其含义二、比例图名常用比例可用比例剖面图1：50、1：1001：150、1：200局部放大图、 管沟断面图1：20、1：50、1：1001：25、1：30、 1：150、1：200索引图、详图1：1、1：2、1：5、 1：10、1：201：3、1：4、1：15三、水、汽管道代号四、水、汽管道阀门和附件图例序号名称图例备注1截止阀2闸阀3球阀4柱塞阀5快开阀6蝶阀7旋塞阀8止回阀9浮球阀10三通阀11平衡阀12定流量阀13定压差阀14自动排气阀15集气罐、放气阀16节流阀17调节止回断阀水泵出口用18膨胀阀19排入大气或室外20安全阀21角阀22底阀23漏斗24地漏25明沟排水26向上弯头27向下弯头28法兰封头或管封29上出三通30下出三通31变径管32活接头或法兰连接33固定支架34导向支架35活动支架36金属软管37可屈挠橡胶软接头38Y形过滤器39疏水器40减压阀左高右低41直通型（或反冲型）除污器42除垢仪43补偿器44矩形补偿器45套管补偿器46波纹管补偿器47弧形补偿器48球形补偿器49伴热器50保护套管51爆破膜52阻火器53节流孔板、减压孔板54快速接头55介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56坡度及坡向坡度数值不宜与管道起、止点标高同时标注。标注位置同管径标注位置五、风道代号序号代号管道名称1SF送风管2HF回风管3PF排风管4XF新风管5PY消防排烟风管6ZY加压送风管7P（Y）排风排烟兼用风管8XB消防补风风管9S（B）送风兼消防补风风管一、风口和附件代号序号代号图例1AV单层格栅风口，叶片垂直2AH单层格栅风口，叶片水平3BV双层格栅风口，前组叶片垂直4BH双层格栅风口，前组叶片水平5C矩形散流器，*为出风面数量6DF圆形平面散流器7DS圆形凸面散流器8DP圆盘形散流器9DX圆形斜片散流器，为出风面数量10DH圆环形散流器11E条缝形风口，为条缝数12F细叶形斜出风散流器，为出风面数量13FH门铰形细叶回风口14G扁叶形直出风散流器15H百叶回风口16HH门铰形百叶回风口17J喷口18SD旋流风口19K蛋格形风口20KH门铰形蛋格式回风口21L花板回风口22CB自垂百叶23N防结露送风口24T低温送风口25W防雨百叶26B带风口风箱27D带风阀28F带过滤网八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。1散热器及手动放气阀左为平面图画法，中为剖面图画法，右为系统图（Y轴侧）画法2散热器及温控阀3轴流风机4轴（混）流失管道风机5离心式管道风机6吊顶式排气扇7水泵8手摇泵9变风量末端10空调机组加热、冷却盘管从左到右分别为加热、冷却及双功能盘管11空气过滤器从左至右分别为粗效、中效及高效 12挡水板13加湿器14电加热器15板式换热器16立式明装风机盘管17立式暗装风机盘管18卧式明装风机盘管19卧式暗装风机盘管20窗式空调器21分体空调器22射流诱导风机23减振器左为平面图画法，右为剖面图画法九、调控装置及仪表图例序号名称图例1温度传感器2湿度传感器3压力传感器4压差传感器5流量传感器6烟感器7流量开关8控制器9吸顶式温度传感器10温度计11压力表12流量计 13能量计14弹簧执行机构15重力执行机构16记录仪17电磁（双位）执行机构18电动（双位）执行机构19电动（调节）执行机构20气动执行机构21浮力执行机构22数字输入量DI23数字输出量DO24模拟输入量AI25模拟输出量AO各种执行机构可与风阀、水阀组合 表示相应功能的控制阀门。十、管道和设备布置平面图、剖面图示例管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。标准层平面图平、剖面示例十一、平面图、剖面图索引符号的画法平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。索引符号的画法见下图。索引符号的画法十二、内视符号画法当表示局部位置的相互关系，在平面图上应标注内视符号。内视符号画法十三、系统编号1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。当一个系统出现分支时，可采用下图的画法。系统代号序号字母代号系统名称序号字母代号系统名称1N（室内）供暖系统9H回风系统2L制冷系统10P排风系统3R热力系统11XP新风换气系统4K空调系统12JY加压送风系统5J净化系统13PY排烟系统6C除尘系统14P（PY）排风兼排烟系统7S送风系统15RS人防送风系统8X新风系统16RP人防排风系统系统图代号、编号的画法十四、立管号的画法竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。立管号的画法十五、管道相对标高的画法1、在无法标注垂直尺寸的图样中，应标注标高。标高应以m为单位，并应精确到cm或mm。2、标高符号应以直角等腰三角形表示。当面标准层较多时，可只标注与本层楼（地）板面的相对标高。3、水、汽管道所标高未予说明时，应表示为管中心标高。4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。当不采用此方法标注时，应进行说明。6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内。必要时，应在标高数字前加“底”或“顶”的字样。相对标高的画法十六、管道截面尺寸的标注符号及画法1、低压流体输送用焊接管道规格应标注公称通径或压力。公称通径的标记应由字母“DN”后跟一个以亳米表示的数值组成；公称压力的代号应为“PN”。2、输送流体用无缝钢管、螺旋缝或直缝焊接钢管、铜管、不锈钢管，当需要注明外径和壁厚时，应用“D（或）外径壁厚”表示。在不致引起误解时，也可采用公称通径表示。3、塑料管外径应用“de”表示。4、圆形风管的截面定型尺寸应以直径“”表示，单位应为 mm.5、矩形风管（风道）的截面定型尺寸应以“AB”表示。“A”应为该视图投影面的边长尺寸，“B”应为另一边尺雨。A、B单位均应为mm。6、水平管道的规格宜标注在管道的上方；竖向管道的规格宜标注在管道的左侧。双线表示的管道，其规格可标注在管道轮廓线内。管道截面尺寸的画法十七、多条管线的规格标注方法多条管线规格的画法十八、风口、散流器表示方法风口、散流器的表示方法十九、定位尺寸的表示方法定位尺寸的表示方式二十、单线管道转向的画法。单线管道转向的画法二十一、双线管道转向的画法。双线管道转向的画法二十二、单线管道分支的画法单线管道分支的画法二十三、双线管道分支的画法双线管道分支的画法二十四、送风管转向的画法送风管转向的画法二十五、回风管转向的画法回风管转向的画法二十六、管道断开的画法平面图、剖视图中管道因重叠、密集需断开时，应采用断开画法。管道断开的画法二十七、管道在本图中断的画法管道在本图中断，转至其他图面表示（或由其他图面引来）时，应注明转至（或来自的）的图纸编号。管道在本图中断的画法二十八、管道交叉的画法管道交叉的画法二十九、管道跨越的画法管道跨越的画法附录 防烟、防火阀功能表防烟、防火阀功能符号说明防烟、防火阀功能表防烟、防火阀功能代号阀体中文名称功能阀体带号1234567891011防烟防火风阀风量调节阀体手动远程手动常闭电动控制一次动作电动控制反复动作70自动关闭280自动关闭阀体动作反馈信号70防烟防火阀FDFVDFDSFDVSMEDMECMEEBEDBECBEE续表A符号说明防烟、防火阀功能表防烟、防火阀功能代号阀体中文名称功能阀体功能代号1234567891011防烟防火风阀风量调节阀体手动远程手动常闭电动控制一次动作电动控制反复动作70自动关闭280自动关闭阀体动作反馈信号80防烟防火阀FDHFVDHFDSHFVSHMECHMEEHBECHBEEH板式排烟口PS多叶排烟口GS多叶送风口GP防火风口GF续表注：1、除表中注明外，其余的均为常开型；且所用的阀体在动作后均可手动复位。2、消防电源（24V DC），由消防中心控制。3、阀体需要符合信号反馈要求的接点。4、若仅用于厨房烧煮区平时排风系统，其动作装置的工作温度应当由70改为150。六、风道、阀门及附件图例序号名称图例备注1矩形风管宽X高（mm）2圆形风管直径（mm）3风管向上4风管向下5风管上升摇手弯6风管下降摇手弯7天圆地方左接矩形风管，右接圆形风管8软风管9圆弧形弯头10带导流片的巨形弯头11消声器12消声弯头13消声静压箱14风管软接头15对开多叶调节风阀16蝶阀17插板阀18止回风阀19余压阀20三通调节阀21防烟、防火阀22方形风口条缝型风口23条形风口24矩形风口25圆形风口26侧面风口27防雨百叶28检修门29气流方向 30远程手控盒31防雨罩专业文档供参考，如有帮助请下载。
