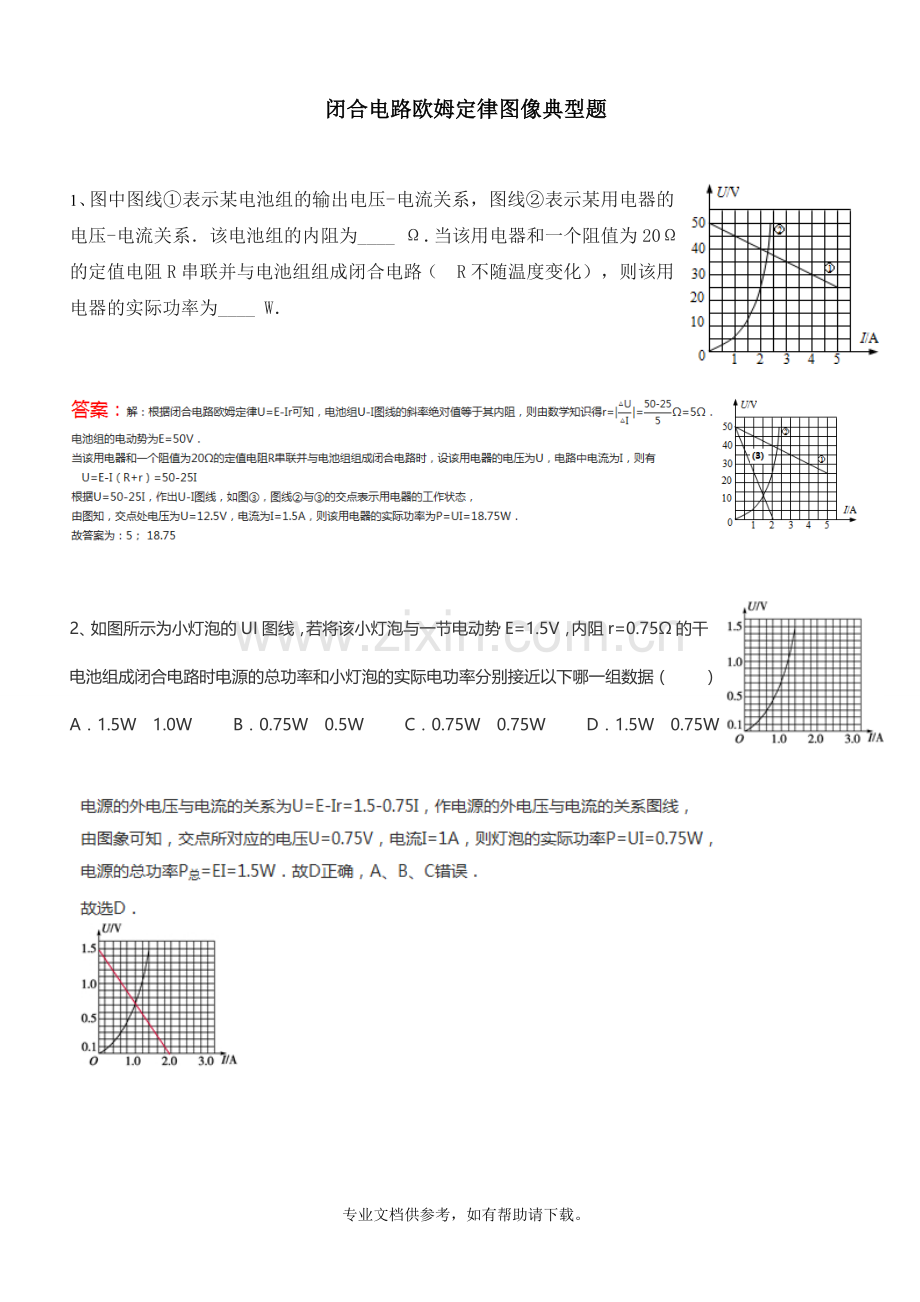

闭合电路欧姆定律图像典型题

1、图中图线①表示某电池组的输出电压-电流关系，图线②表示某用电器的电压-电流关系．该电池组的内阻为____ Ω．当该用电器和一个阻值为20Ω的定值电阻R串联并与电池组组成闭合电路（ R不随温度变化），则该用电器的实际功率为____ W．

2、 如图所示为小灯泡的UI图线，若将该小灯泡与一节电动势E=1.5V，内阻r=0.75Ω的干电池组成闭合电路时，电源的总功率和小灯泡的实际电功率分别接近以下哪一组数据（　　）
A．1.5W　1.0W B．0.75W　0.5W C．0.75W　0.75W D．1.5W　0.75W

3、在如图（a）所示的电路中，R1为定值电阻，R2为滑动变阻器。闭合电键s，将滑动变阻器的滑动触头P从最右端滑到最左端，两个电压表的示数随电路中电流变化的完整过程图线如图（b）所示．则 ( )
（b）
U/v
0
0.2
0.4
0.6
2
6
4
I /A
甲
乙
（a）
V2
V1
P
R1
R2
A
S
（A）图线甲是电压表V2示数随电流变化的图线
（B）电源内电阻的阻值为10W
（C）电源的最大输出功率为1.8 W
（D）滑动变阻器R2的最大功率为0.9 W

P/W
I/A
0
4
C1
C2
2
4
4、如图所示，抛物线C1、C2分别是纯电阻直流电路中内、外电路消耗的电功率随电流变化的图线(电源电动势和内阻一定）。由该图可知：电源的最大输出功率为______________W，电源的内电阻为______________Ω。

5、 如图为一半导体的U-I图线，将器件与一个标有“9V，18W”的灯泡串联接入电动势是12V的电源两端，用电器恰好正常工作，求此时输出功率是多少？若将该器件与1.33欧的电阻串联接在此电源两端，则该器件消耗的电功率是多少？

1
2
3
4
5
0
0.2
0.4
0.6
U/V
I/A
6
0.8
1.0
1.2
A
B
6、有两个电源甲和乙，甲的电动势为6V，内阻为4Ω，乙的电动势为4.5V，内阻为 1Ω，另有两个小灯A和B，它们的U-I图像如图所示，若要求用其中的一个电源和一个小灯泡串联成回路后小灯泡的功率最大，则应该选择__________（选填“甲与A”、“甲与B”、“乙与A”或“乙与B”）；若将小灯A、B串联后接在另一个内阻为2Ω的电源两端，发现A、B的功率之比为2:1，则电源的电动势为__________V。

A
B
C
R
R1
R2
U／V
I／mA
0
1
2
3
4
1
2
3
4

7、 如图所示，电阻R两端的电压U随通过该电阻的电流I的变化曲线如图所示，电源电动势为7.0V（内阻不计），R1=1000Ω（不随温度变化）。现调节可变电阻R2的阻值，使电阻R与R1消耗的功率相等，此时通过R的电流为________mA；继续调节R2，使AB与BC间的电压相等，这时通过R的电流变为________mA。

8、如图所示，R1、R2为定值电阻，R3为滑动变阻器。3个电阻采用如图（a）方式接在电源上，已知R1＝4Ω、R2＝10Ω。现利用电压传感器（相当于电压表）和电流传感器（相当于电流表）研究R3上的电压与电流变化关系，任意滑动R3上的滑片，通过数据采集器将电压与电流信号输入计算机后，在屏幕上得到的U-I图像为如图（b）所示的一条直线（实线部分）。试求：
（1）电源的电动势和内电阻
（2）R3的最大阻值
（3）R3消耗的最大功率。

电压
传感器
电流
传感器
R1
R2
R3
图（a）
I/A
U/V
6
4
0 1.5
图（b）

9、两个额定电压为220V的白炽灯L1和L2的U-I特性曲线如图所示，L2的额定功率约为 __________W；现将L1和L2串联后接在220V的电源上，电源内阻忽略不计。此时L2的实际功率约为__________W。

由图可知 当U=220V时 I2=0.45A P=U I2=99W

由图可知，当I=0.25A时 U1=150V U2=70V（二者电压和恰为220V）
P2=U2*I=0.25A*70V=17.5w

10、两个额定电压为220V的白炽灯L1和L2的U-I特性曲线如图所示，L2的额定功率约为 __________W；现将L1和L2串联后接在220V的电源上，电源内阻忽略不计。此时L2的实际功率约为__________W。

由图可知 当U=220V时 I2=0.45A P=U I2=99W

由图可知，当I=0.25A时 U1=160V U2=60V（二者电压和恰为220V）
P2=U2*I=0.25A*60V=15w
