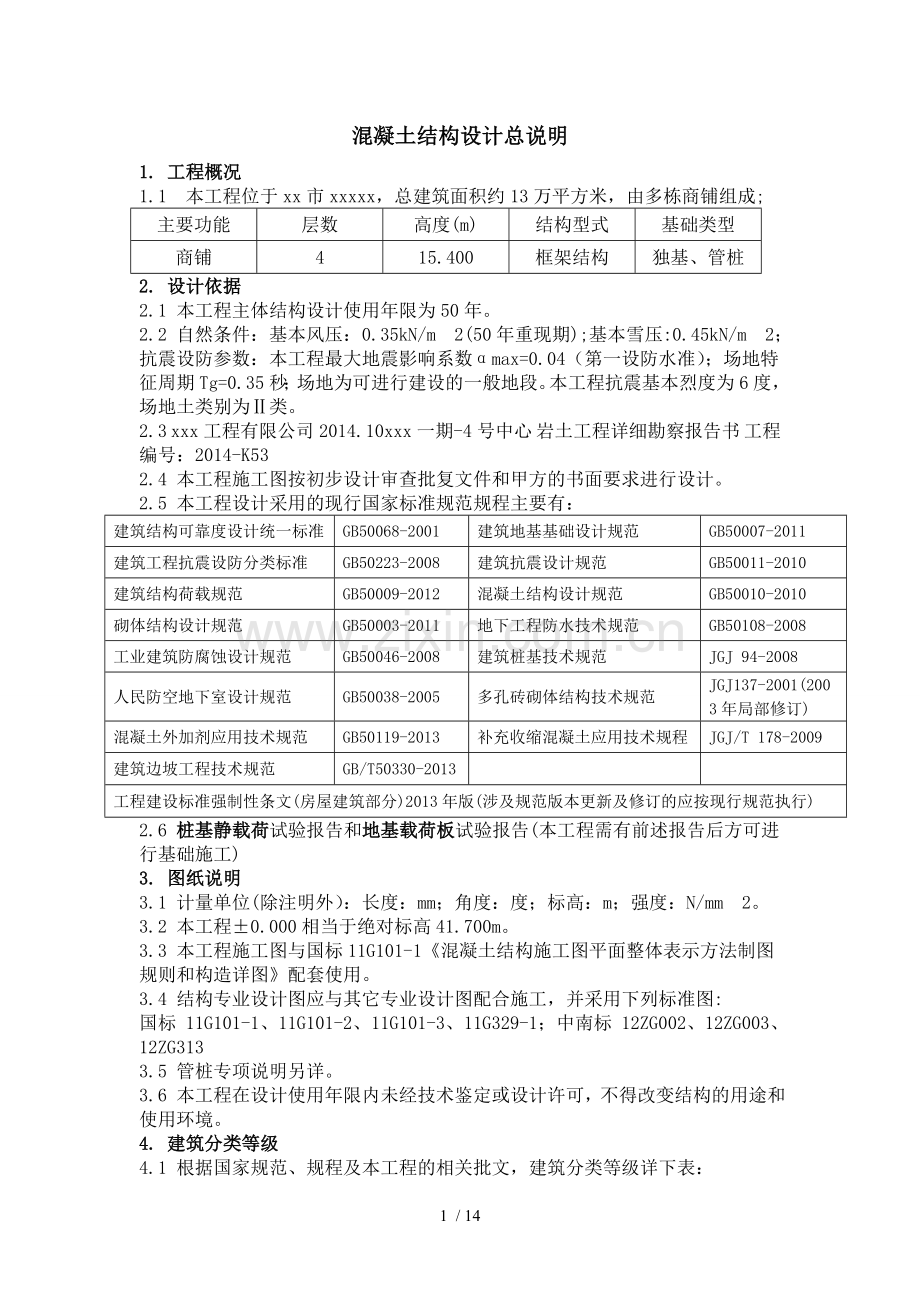

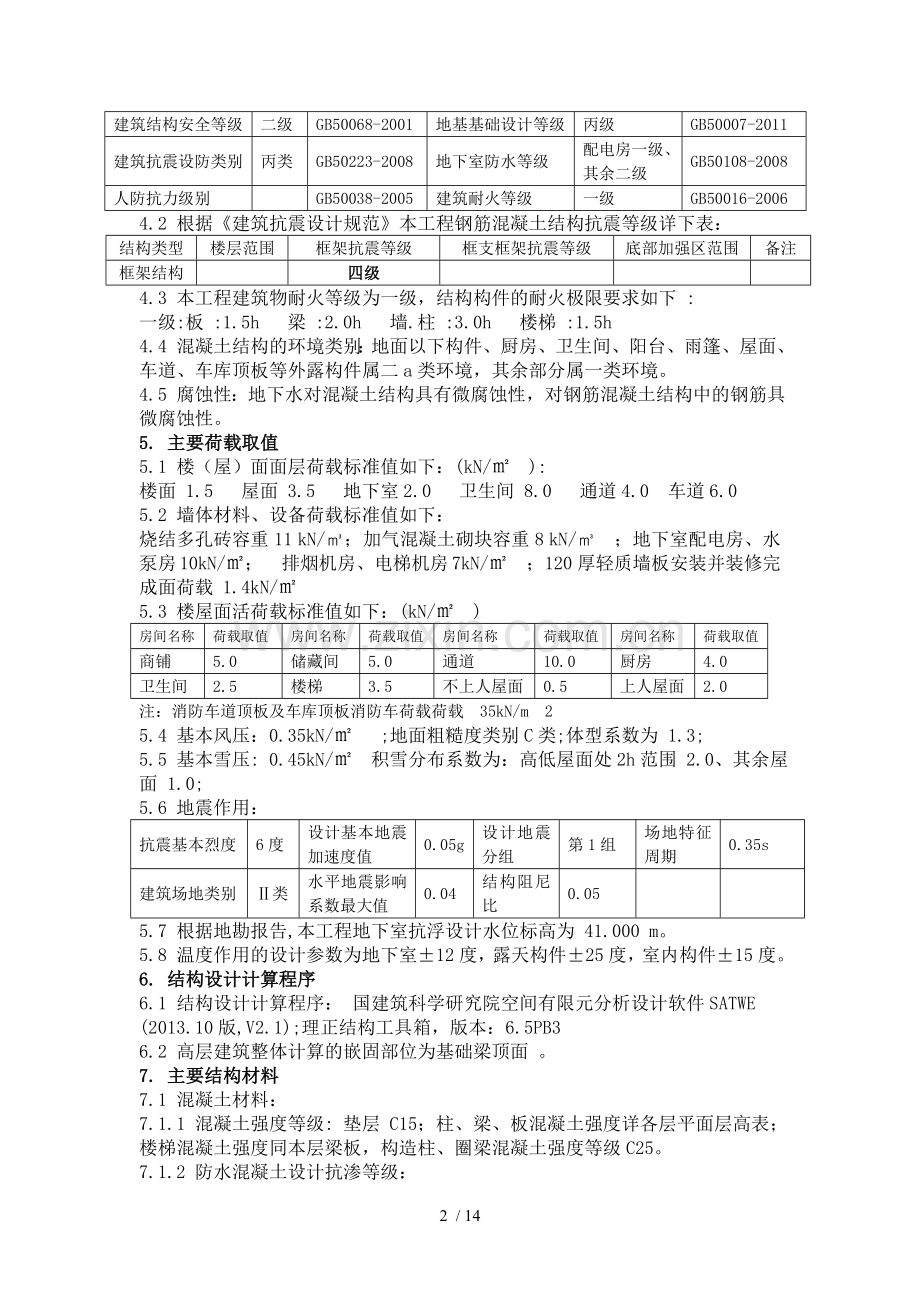

混凝土结构设计总说明1. 工程概况1.1 本工程位于xx市xxxxx，总建筑面积约13万平方米，由多栋商铺组成;主要功能层数高度(m)结构型式基础类型商铺415.400框架结构独基、管桩2. 设计依据2.1 本工程主体结构设计使用年限为50年。2.2 自然条件：基本风压：0.35kN/m2(50年重现期);基本雪压:0.45kN/m2；抗震设防参数：本工程最大地震影响系数max=0.04（第一设防水准）；场地特征周期Tg=0.35秒；场地为可进行建设的一般地段。本工程抗震基本烈度为6度，场地土类别为类。2.3 xxx工程有限公司2014.10xxx一期-4号中心 岩土工程详细勘察报告书 工程编号：2014-K532.4 本工程施工图按初步设计审查批复文件和甲方的书面要求进行设计。2.5 本工程设计采用的现行国家标准规范规程主要有：建筑结构可靠度设计统一标准GB50068-2001建筑地基基础设计规范GB50007-2011建筑工程抗震设防分类标准GB50223-2008建筑抗震设计规范 GB50011-2010建筑结构荷载规范GB50009-2012混凝土结构设计规范 GB50010-2010砌体结构设计规范GB50003-2011地下工程防水技术规范 GB50108-2008工业建筑防腐蚀设计规范 GB50046-2008建筑桩基技术规范 JGJ 94-2008人民防空地下室设计规范 GB50038-2005多孔砖砌体结构技术规范 JGJ137-2001(2003年局部修订)混凝土外加剂应用技术规范GB50119-2013补充收缩混凝土应用技术规程JGJ/T 178-2009建筑边坡工程技术规范GB/T50330-2013工程建设标准强制性条文(房屋建筑部分)2013年版(涉及规范版本更新及修订的应按现行规范执行)2.6 桩基静载荷试验报告和地基载荷板试验报告(本工程需有前述报告后方可进行基础施工)3. 图纸说明3.1 计量单位(除注明外）：长度：mm；角度：度；标高：m；强度：N/mm2。3.2 本工程0.000相当于绝对标高41.700m。3.3 本工程施工图与国标11G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图配套使用。3.4 结构专业设计图应与其它专业设计图配合施工，并采用下列标准图:国标 11G101-1、11G101-2、11G101-3、11G329-1；中南标 12ZG002、12ZG003、12ZG3133.5 管桩专项说明另详。3.6 本工程在设计使用年限内未经技术鉴定或设计许可，不得改变结构的用途和使用环境。4. 建筑分类等级4.1 根据国家规范、规程及本工程的相关批文，建筑分类等级详下表：建筑结构安全等级二级GB50068-2001地基基础设计等级丙级GB50007-2011建筑抗震设防类别丙类GB50223-2008地下室防水等级配电房一级、其余二级GB50108-2008人防抗力级别GB50038-2005建筑耐火等级一级GB50016-20064.2 根据建筑抗震设计规范本工程钢筋混凝土结构抗震等级详下表：结构类型楼层范围框架抗震等级框支框架抗震等级底部加强区范围备注框架结构四级4.3 本工程建筑物耐火等级为一级，结构构件的耐火极限要求如下 :一级:板 :1.5h 梁 :2.0h 墙.柱 :3.0h 楼梯 :1.5h4.4 混凝土结构的环境类别：地面以下构件、厨房、卫生间、阳台、雨篷、屋面、车道、车库顶板等外露构件属二a类环境，其余部分属一类环境。4.5 腐蚀性：地下水对混凝土结构具有微腐蚀性，对钢筋混凝土结构中的钢筋具微腐蚀性。5. 主要荷载取值5.1 楼（屋）面面层荷载标准值如下：(kN/):楼面 1.5 屋面 3.5 地下室2.0 卫生间 8.0 通道4.0 车道6.05.2 墙体材料、设备荷载标准值如下：烧结多孔砖容重 11 kN/；加气混凝土砌块容重 8 kN/；地下室配电房、水泵房 10kN/；排烟机房、电梯机房 7kN/；120厚轻质墙板安装并装修完成面荷载 1.4kN/5.3 楼屋面活荷载标准值如下：(kN/)房间名称荷载取值房间名称荷载取值房间名称荷载取值房间名称荷载取值商铺5.0储藏间5.0通道10.0厨房4.0卫生间2.5楼梯3.5不上人屋面0.5上人屋面2.0注：消防车道顶板及车库顶板消防车荷载荷载 35kN/m25.4 基本风压：0.35kN/ ;地面粗糙度类别C类;体型系数为 1.3; 5.5 基本雪压: 0.45kN/ 积雪分布系数为：高低屋面处2h范围 2.0、其余屋面 1.0; 5.6 地震作用：抗震基本烈度6度设计基本地震加速度值0.05g设计地震分组第1组场地特征周期0.35s建筑场地类别类水平地震影响系数最大值0.04结构阻尼比0.055.7 根据地勘报告,本工程地下室抗浮设计水位标高为 41.000 m。5.8 温度作用的设计参数为地下室12度，露天构件25度，室内构件15度。6. 结构设计计算程序 6.1 结构设计计算程序： 国建筑科学研究院空间有限元分析设计软件SATWE (2013.10版,V2.1);理正结构工具箱，版本：6.5PB36.2 高层建筑整体计算的嵌固部位为基础梁顶面 。7. 主要结构材料7.1 混凝土材料：7.1.1 混凝土强度等级: 垫层 C15；柱、梁、板混凝土强度详各层平面层高表； 楼梯混凝土强度同本层梁板，构造柱、圈梁混凝土强度等级C25。7.1.2 防水混凝土设计抗渗等级：地下室局部底板、水池墙、车库顶板、车道板、屋面梁板等露天结构梁板、屋顶水箱：P6。7.1.3 补偿收缩砼： 车库顶板、车道、屋面等露天结构梁板采用补偿收缩砼,要求砼的限制膨胀率为0.015%(梁板)、0.020%(墙体)、0.025%(后浇带、膨胀加强带)7.1.4 混凝土结构的耐久性要求：(具体参见GB50010-2010-3.5)环境类别最大水胶比最低强度等级最大氯离子含量最大碱含量最小水泥用量一0.60C200.3%不限制二a0.55C250.2%3.0kg/b0.50C300.15%3.0kg/三a0.45C350.15%3.0kg/b0.40C400.1%3.0kg/五0.40C400.08%3.0kg/340kg/注：混凝土中各材料的掺量要求应同时满足GB50108及GB50046的相关规定。7.2 砌体材料： 本工程中的砌块墙体均为非承重墙，墙体材料详下表(未注明砂浆为混合砂浆):墙体位置墙体材料墙厚砌块强度砂浆强度干容重完成重量车库隔墙烧结多孔砖190Mu10M7.511kN/2.9kN/卫生间隔墙加气砼砌块200A3.5M5.08kN/2.8kN/分户墙及户内固定隔墙加气砼砌块200A3.5M5.08kN/2.8kN/楼梯间、电梯井隔墙加气砼砌块200A3.5M5.08kN/2.8kN/管道井隔墙加气砼砌块200A3.5M5.08kN/2.8kN/地面以下墙体烧结多孔砖190Mu10M7.511kN/2.9kN/注：烧结多孔砖的孔洞率不小于28%7.3 钢筋：7.3.1 钢筋的强度标准值应具有不小于95%的保证率。7.3.2 钢筋种类：-HPB300级钢筋，-HRB400级钢筋。钢筋应符合现行国家标准的规定，抗震等级一、二、三级的框架和斜撑构件（含梯段）采用符合抗震性能指标的钢筋,即：HRB400E； 其受力钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25;且钢筋的屈服强度实测值与屈服强度标准值的比值不应大于1.3,且钢筋在最大力下的总伸长率实测值不应小于9%；当需要以强度等级较高的钢筋替代原设计中的纵向受力钢筋时，应按照钢筋承载力设计值相等的原则换算，并应满足最小配筋率，抗裂验算等要求；相等的原则换算，并应满足最小配筋率，抗裂验算等要求。吊钩、吊环应采用HPB300级钢筋 。7.4 预埋件：采用Q235B级钢。 7.5 焊条：HPB300级钢筋(Q235B级钢)采用E43xx；HRB400级钢筋采用E5003。8、 地基及地下室8.1 本工程地质及水文地质概况及主要土层的性质见勘察报告；8.2 根据地勘报告,基础采用柱下独立基础、管桩，持力层分别为粉质粘土3、强风化岩层;其详细说明见基础施工图和管桩说明。8.3 基坑开挖及基础施工过程中，应采取可靠的基坑支护和降水截水措施，以防基础施工对周围建筑及环境产生不利影响，确保工程和施工安全；地下水位应降至工程底部最低高程500mm以下，降水作业应持持续至已施工结构自重能抵抗水浮力且基坑回填和顶板覆土完毕为止。8.4 基坑支护由建设方另行委托相应资质的岩土专业单位作专项的岩土工程设计。8.5 基础施工时发现地质实际情况与设计要求不符时,请及时通知设计人和工程建设相关各方共同研究处理。8.6 基坑回填要求: 材料应采用粉质粘土，且应分层夯实，分层厚度不大于300,压实系数为0.94，墙体两侧同时进行，严禁回填建筑垃圾等不符规范的材料，以防地下室与坑壁间积水，产生较大浮力，对地下室带来不利影响。9. 钢筋混凝土结构工程9.1 各环境类别混凝土构件的纵向受力钢筋的混凝土保护层不应小于钢筋公称直径，且应符合下表： 最外层钢筋的混凝土保护层最小厚度(mm)设计使用年限50年环境类别板、墙、壳梁、柱、杆基础、底板有垫层无垫层一15204070二a20254070二b25304070三a30404070三b40504070五354050/ 注：砼强度等级不大于C25时，表中保护层厚度数值增加5mm。 地下室钢筋混凝土墙临土面、临水面钢筋的保护层厚度相对上表和图上标注的墙厚度再增加30mm，且总厚度不小于50mm。内配抗裂钢筋网6200x200。9.2 钢筋的锚固和连接：9.2.1 纵向受拉钢筋的锚固长度La和抗震锚固长度LaE详11G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图： 本工程次梁端支座配筋构造详11G101-1第86页，次梁端部考虑充分利用钢筋的抗拉强度；板在端支座配筋构造详11G101-1第92页，板端部考虑充分利用钢筋的抗拉强度；地下室外墙以地下室顶板作为简支支承，配筋构造详11G101-1第77页；梁主筋于墙内锚固长度不满足要求时,梁纵向钢筋弯钩按11G101-1第55页大样采用。9.2.2 纵向受拉钢筋的绑扎搭接长度应根据位于同一连接区段内钢筋搭接接头面积百分率按下列公式计算：纵向受拉钢筋搭接长度 Ll=lLa；纵向受拉钢筋抗震搭接长度LlE=lLaE纵向受拉钢筋搭接接头面积百分率(%)2550100纵向受拉钢筋搭接长度修正系数l1.21.401.60注：任何情况下纵向受力钢筋的绑扎搭接长度均不应小于300mm。9.2.3 轴心受拉及小偏心受拉杆件(如吊柱、框支梁等)的纵向受力钢筋不得采用绑扎搭接接头。9.2.4 梁、柱、墙主筋优先采用机械连接或焊接，连接接头应相互错开。钢筋机械连接接头区段的长度为35d(d为较大钢筋直径)，同一区段内的纵向受拉钢筋接头面积百分率不宜大于50%;钢筋焊接接头区段的长度为35d(d为较大钢筋直径)且不小于500mm，同一区段内的纵向受拉钢筋接头面积百分率不应大于50%。 9.2.5 直径d22纵向受力钢筋采用机械连接(直螺纹),d22可采用焊接连接接头。9.2.6 剪力墙平面内设单悬挑梁时，悬挑端支座钢筋伸入剪力墙内长度LaE,锚固长度内设箍筋8200。9.3. 钢筋混凝土楼板9.3.1 楼板的通长纵筋,面筋应在跨中接头，底筋应在支座处接头(基础底板按基础设计说明)。9.3.2 凡图中未注明的板内分布钢筋为6200。9.3.3 双向板的短向筋应放在长向筋的外皮。有梁板负筋长度自梁边算起，无梁板负筋长度自轴线算起。9.3.4 楼板开洞除图中注明外，当洞宽b(D)300时不设附加筋，板筋绕过洞边，不得切断。当洞宽300b(D)1500mm时，且无墙体以外荷载时，可参表10.5选用。当洞顶离结构梁或板底小于钢筋混凝土过梁高度时,过梁与结构梁(或板)浇成整体,做法详附图10.5。表10.5Ln(mm)h(mm)注：Ln为门窗洞口宽度1500Ln21001802162862002100Ln27002402162862002700Ln33003002162106200200mm厚框架填充墙，跨度1500mm时，且无墙体以外荷载10.6 除特殊注明外，屋顶女儿墙均应设置构造柱,做法详12ZG003,H=1.1m1.5m,B3000mm。除特殊注明外， 阳台角部、阳台栏板、外走廊栏板均应设置构造柱，做法参女儿墙构造柱,B3000mm。10.7 填充墙与砼墙、柱.梁连接面处均宜沿缝挂400宽钢丝网后再粉刷，以防墙体开裂。10.8 楼梯间和人流通道的填充墙，应采用钢丝网(直径0.50.9mm，间距20mm)砂浆面层加强。10.9 凡窗台均设窗台压顶，180x90，28拉钩6200，压顶两端伸入墙内180。女儿墙压顶，180x180，410，6200。10.10 填充墙与砼墙、柱相连，长度小于120的小墙垛，做砼墙垛，见附图10.10。11. 建筑物观测要求11.1 本工程应在施工及使用期间做沉降观测，具体要求按建筑变形测量规范JGJ8-2007执行，施工单位主体施工前应做好沉降观测方案。12. 施工注意事项及其它12.1 电梯井道及其机房、自动扶梯的留洞和预埋均依据建设方提供的电梯资料进行设计，施工前应核实到货的电梯资料无误后方可施工。电梯井壁采用填充墙时，四角均设构造柱，井壁圈梁位置和圈梁高度(不小于300)根据厂家样本确定,圈梁和构造柱砼等级、配筋同10.3,10.4条说明。12.2 本工程的外饰、屋顶钢结构或其它由建设方另行委托设计，但须与我院协调并提供相关计算资料，经我院审查其对主体结构的安全性和稳定性。 12.3 各种预留孔洞和预埋件应按相关专业图纸要求进行预留和预埋，不得事后处理。12.4 防雷接地要求 : 防雷接地防雷接地应按电施设计图纸要求施工。12.5 卫生间、配电房、厨房、地下室底板、顶板等结构低于建筑标高处，采用炉渣混凝土回填，容重14kN/m3。12.6 车库顶板超长，混凝土配合比一般要求：水泥选用 ISO42.5以上水泥，粗骨料40，且含泥量小于1，细骨料宜用中砂，细度模数2.6，含泥量小于1.5。水胶比不宜大于0.50,入泵坍落度宜140160,减水剂等化学添加剂和粉煤灰、矿渣粉等掺合料应符合有关国家标准。12.7 施工时，本图未作要求部分，须严格按国家现行设计、施工及安装规范规程的要求进行。14 / 14
