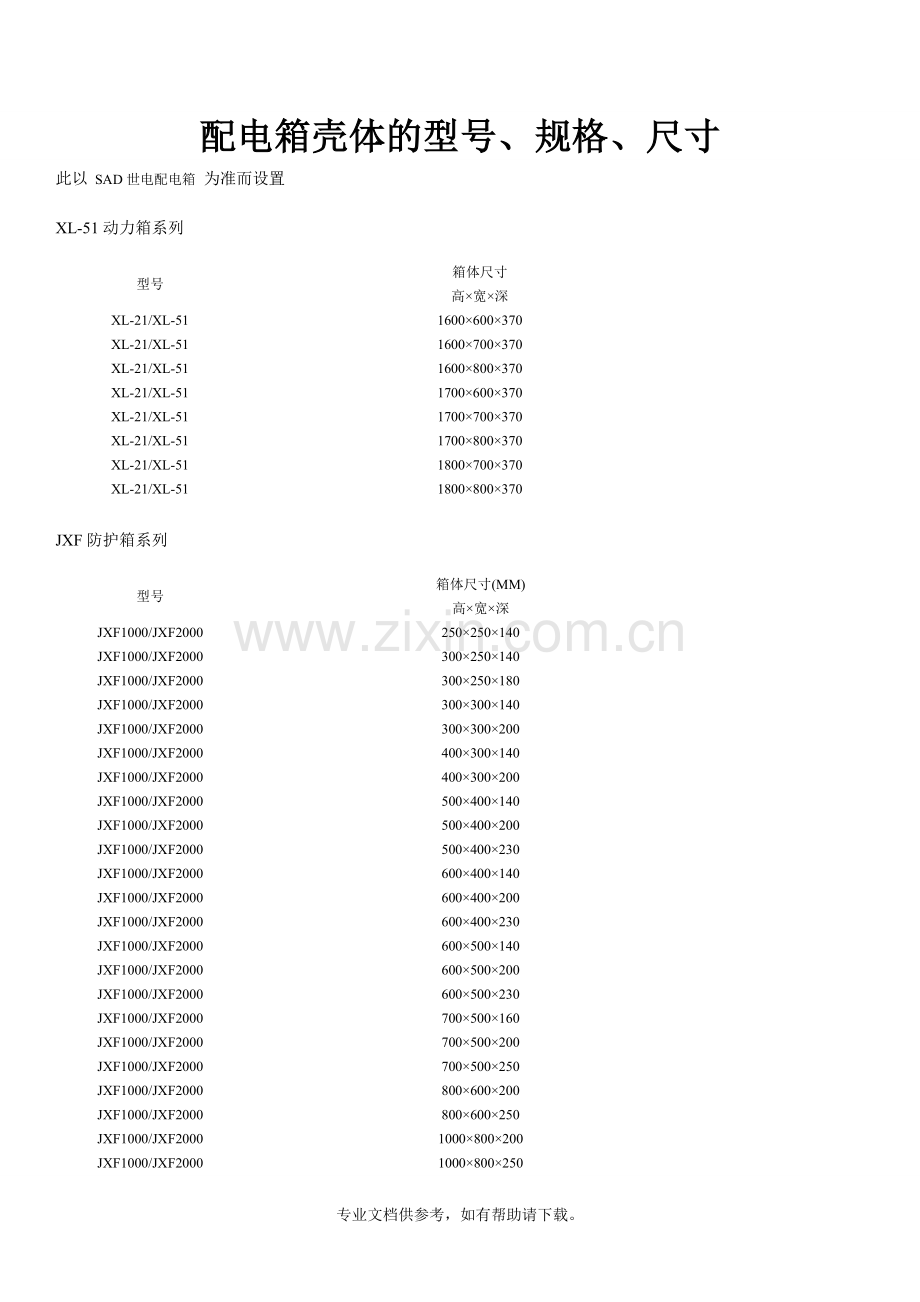

配电箱壳体的型号、规格、尺寸
此以 SAD世电配电箱 为准而设置
XL-51动力箱系列
型号
箱体尺寸
高×宽×深
XL-21/XL-51
1600×600×370
XL-21/XL-51
1600×700×370
XL-21/XL-51
1600×800×370
XL-21/XL-51
1700×600×370
XL-21/XL-51
1700×700×370
XL-21/XL-51
1700×800×370
XL-21/XL-51
1800×700×370
XL-21/XL-51
1800×800×370
JXF防护箱系列
型号
箱体尺寸(MM)
高×宽×深
JXF1000/JXF2000
250×250×140
JXF1000/JXF2000
300×250×140
JXF1000/JXF2000
300×250×180
JXF1000/JXF2000
300×300×140
JXF1000/JXF2000
300×300×200
JXF1000/JXF2000
400×300×140
JXF1000/JXF2000
400×300×200
JXF1000/JXF2000
500×400×140
JXF1000/JXF2000
500×400×200
JXF1000/JXF2000
500×400×230
JXF1000/JXF2000
600×400×140
JXF1000/JXF2000
600×400×200
JXF1000/JXF2000
600×400×230
JXF1000/JXF2000
600×500×140
JXF1000/JXF2000
600×500×200
JXF1000/JXF2000
600×500×230
JXF1000/JXF2000
700×500×160
JXF1000/JXF2000
700×500×200
JXF1000/JXF2000
700×500×250
JXF1000/JXF2000
800×600×200
JXF1000/JXF2000
800×600×250
JXF1000/JXF2000
1000×800×200
JXF1000/JXF2000
1000×800×250
JXF1000/JXF2000
1000×800×300

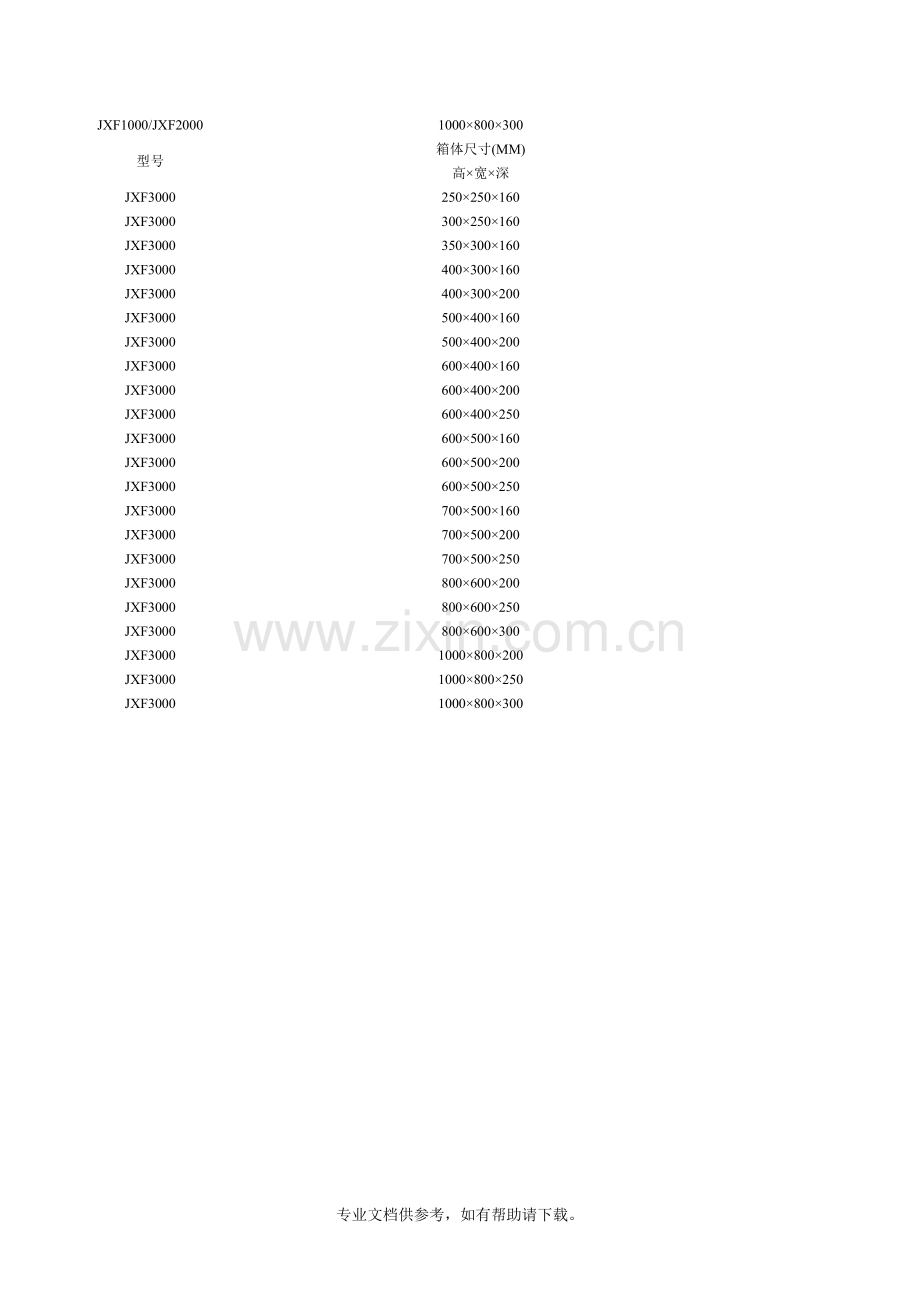

型号
箱体尺寸(MM)
高×宽×深
JXF3000
250×250×160
JXF3000
300×250×160
JXF3000
350×300×160
JXF3000
400×300×160
JXF3000
400×300×200
JXF3000
500×400×160
JXF3000
500×400×200
JXF3000
600×400×160
JXF3000
600×400×200
JXF3000
600×400×250
JXF3000
600×500×160
JXF3000
600×500×200
JXF3000
600×500×250
JXF3000
700×500×160
JXF3000
700×500×200
JXF3000
700×500×250
JXF3000
800×600×200
JXF3000
800×600×250
JXF3000
800×600×300
JXF3000
1000×800×200
JXF3000
1000×800×250
JXF3000
1000×800×300
