附件：

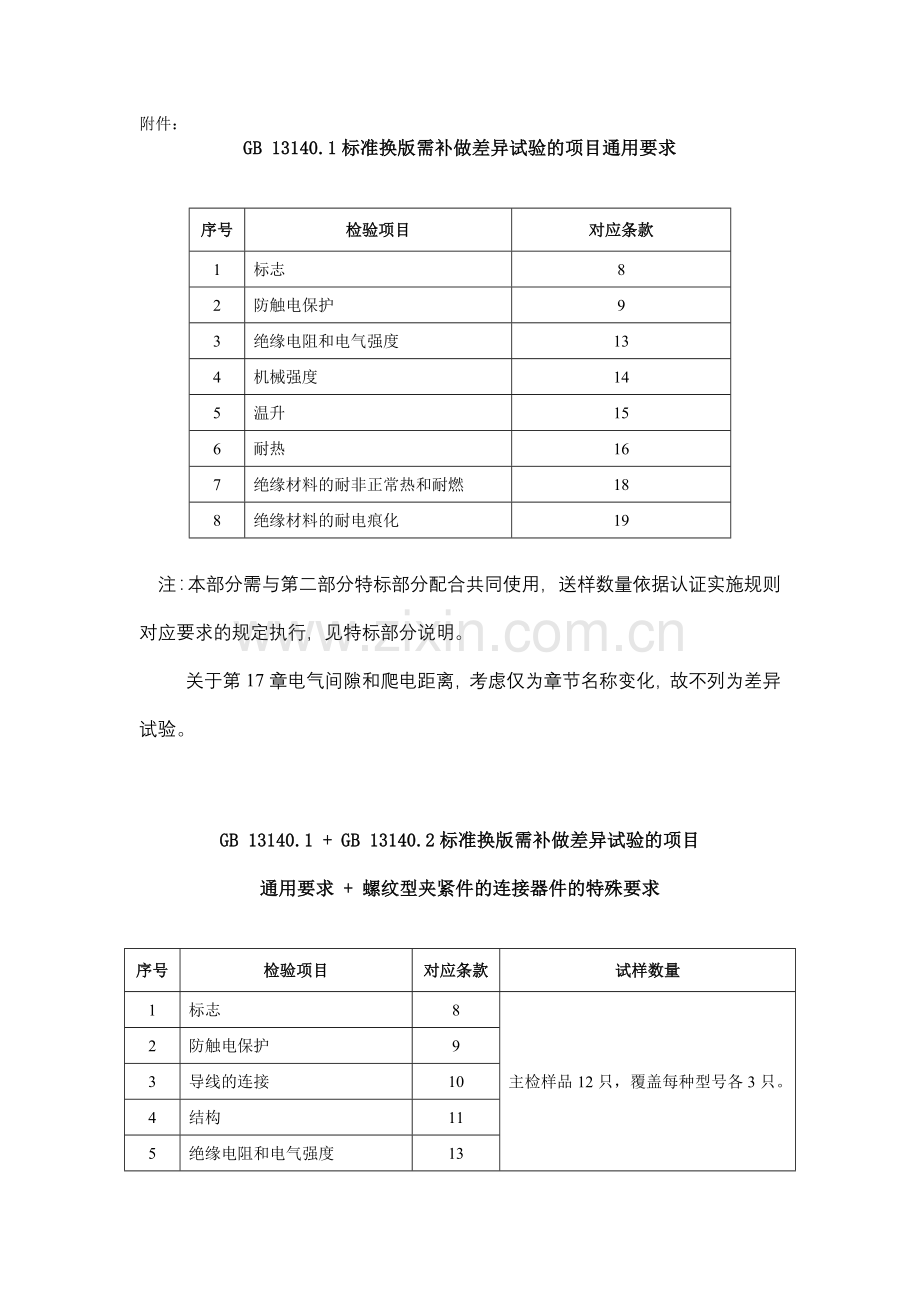

GB 13140.1标准换版需补做差异试验的项目通用要求

序号
检验项目
对应条款
1
标志
8
2
防触电保护
9
3
绝缘电阻和电气强度
13
4
机械强度
14
5
温升
15
6
耐热
16
7
绝缘材料的耐非正常热和耐燃
18
8
绝缘材料的耐电痕化
19

注：本部分需与第二部分特标部分配合共同使用，送样数量依据认证实施规则对应要求的规定执行，见特标部分说明。
关于第17章电气间隙和爬电距离，考虑仅为章节名称变化，故不列为差异试验。

GB 13140.1 + GB 13140.2标准换版需补做差异试验的项目

通用要求 + 螺纹型夹紧件的连接器件的特殊要求

序号
检验项目
对应条款
试样数量
1
标志
8
主检样品12只，覆盖每种型号各3只。
2
防触电保护
9
3
导线的连接
10
4
结构
11
5
绝缘电阻和电气强度
13
6
机械强度
14
7
温升
15
8
耐热
16
9
绝缘材料的耐非正常热和耐燃
18
10
绝缘材料的耐电痕化
19
注：关于第17章电气间隙和爬电距离，考虑仅为章节名称变化，故不列为差异试验。

GB 13140.1 + GB 13140.3标准换版需补做差异试验的项目

通用要求 + 无螺纹型夹紧件的连接器件的特殊要求

序号
检验项目
对应条款
试样数量
1
标志
8
主检样品24只，覆盖每种型号各15只。
2
防触电保护
9
3
导线的连接
10
4
结构
11
5
绝缘电阻和电气强度
13
6
机械强度
14
7
温升
15
8
耐热
16
9
绝缘材料的耐非正常热和耐燃
18
10
绝缘材料的耐电痕化
19
注：关于第17章电气间隙和爬电距离，考虑仅为章节名称变化，故不列为差异试验。

GB 13140.1 + GB 13140.4标准换版需补做差异试验的项目

通用要求 + 刺穿绝缘型夹紧件的连接器件的特殊要求

序号
检验项目
对应条款
试样数量
1
标志
8
主检样品33只，覆盖每种型号各18只。
2
防触电保护
9
3
导线的连接
10
4
结构
11
5
绝缘电阻和电气强度
13
6
温升
15
7
耐热
16
8
绝缘材料的耐非正常热和耐燃
18
9
绝缘材料的耐电痕化
19
注：1.关于第14章机械强度，考虑仅为将14.101条的试验移至第10章10.106、10.107条考核，故不列为差异试验。
2.关于第17章电气间隙和爬电距离，考虑仅为章节名称变化，故不列为差异试验。

GB 13140.1 + GB 13140.5标准换版需补做差异试验的项目

通用要求 + 扭接式连接器件的特殊要求

序号
检验项目
对应条款
试样数量
1
标志
8
主检样品51-117只，覆盖每种型号各27-72只。
（具体数量根据样品情况，按标准表101要求送样）
2
防触电保护
9
3
导线的连接
10
4
结构
11
5
绝缘电阻和电气强度
13
6
温升
15
7
耐热
16
8
绝缘材料的耐非正常热和耐燃
18
9
绝缘材料的耐电痕化
19
注：1.关于第14章机械强度，考虑仅为表102、103、104增加表头文字，故不列为差异试验。
2.关于第17章电气间隙和爬电距离，考虑仅为章节名称变化，故不列为差异试验。
