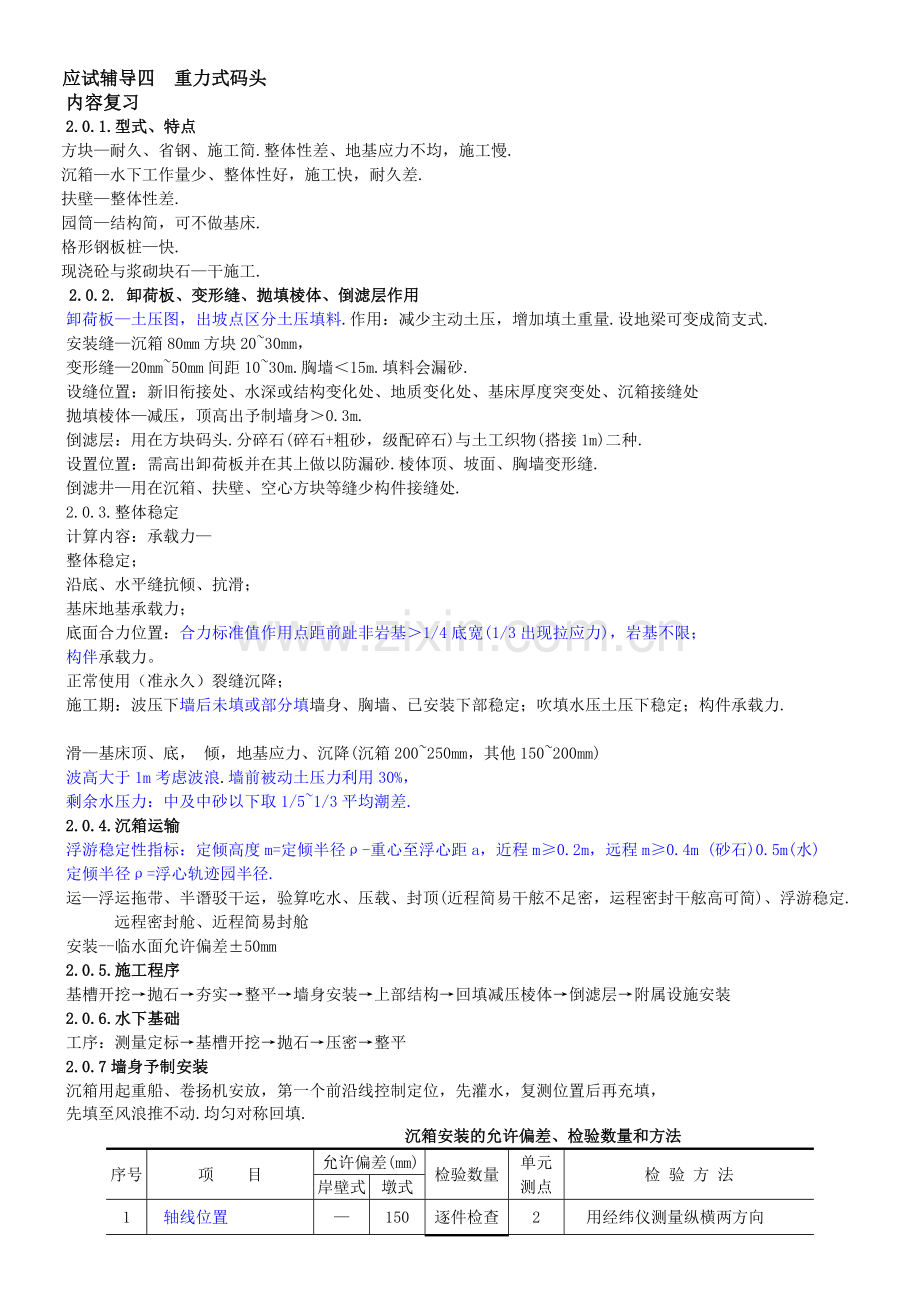

应试辅导四 重力式码头
内容复习
2.0.1.型式、特点
方块—耐久、省钢、施工简.整体性差、地基应力不均，施工慢.
沉箱—水下工作量少、整体性好，施工快，耐久差.
扶壁—整体性差.
园筒—结构简，可不做基床.
格形钢板桩—快.
现浇砼与浆砌块石—干施工.
2.0.2. 卸荷板、变形缝、抛填棱体、倒滤层作用
卸荷板—土压图，出坡点区分土压填料.作用：减少主动土压，增加填土重量.设地梁可变成简支式.
安装缝—沉箱80mm方块20~30mm，
变形缝—20mm~50mm间距10~30m.胸墙＜15m.填料会漏砂.
设缝位置：新旧衔接处、水深或结构变化处、地质变化处、基床厚度突变处、沉箱接缝处
抛填棱体—减压，顶高出予制墙身＞0.3m.
倒滤层：用在方块码头.分碎石(碎石+粗砂，级配碎石)与土工织物(搭接1m)二种.
设置位置：需高出卸荷板并在其上做以防漏砂.棱体顶、坡面、胸墙变形缝.
倒滤井—用在沉箱、扶壁、空心方块等缝少构件接缝处.
2.0.3.整体稳定
计算内容：承载力—
整体稳定；
沿底、水平缝抗倾、抗滑；
基床地基承载力；
底面合力位置：合力标准值作用点距前趾非岩基＞1/4底宽(1/3出现拉应力)，岩基不限；
构伴承载力。
正常使用（准永久）裂缝沉降；
施工期：波压下墙后未填或部分填墙身、胸墙、已安装下部稳定；吹填水压土压下稳定；构件承载力.

滑—基床顶、底， 倾，地基应力、沉降(沉箱200~250mm，其他150~200mm)
波高大于1m考虑波浪.墙前被动土压力利用30%，
剩余水压力：中及中砂以下取1/5~1/3平均潮差.
2.0.4.沉箱运输
浮游稳定性指标：定倾高度m=定倾半径ρ-重心至浮心距a，近程m≥0.2m，远程m≥0.4m (砂石)0.5m(水)
定倾半径ρ=浮心轨迹园半径.
运—浮运拖带、半谮驳干运，验算吃水、压载、封顶(近程简易干舷不足密，运程密封干舷高可简)、浮游稳定.远程密封舱、近程简易封舱
安装--临水面允许偏差±50mm
2.0.5.施工程序
基槽开挖→抛石→夯实→整平→墙身安装→上部结构→回填减压棱体→倒滤层→附属设施安装
2.0.6.水下基础
工序：测量定标→基槽开挖→抛石→压密→整平
2.0.7墙身予制安装
沉箱用起重船、卷扬机安放，第一个前沿线控制定位，先灌水，复测位置后再充填，
先填至风浪推不动.均匀对称回填.

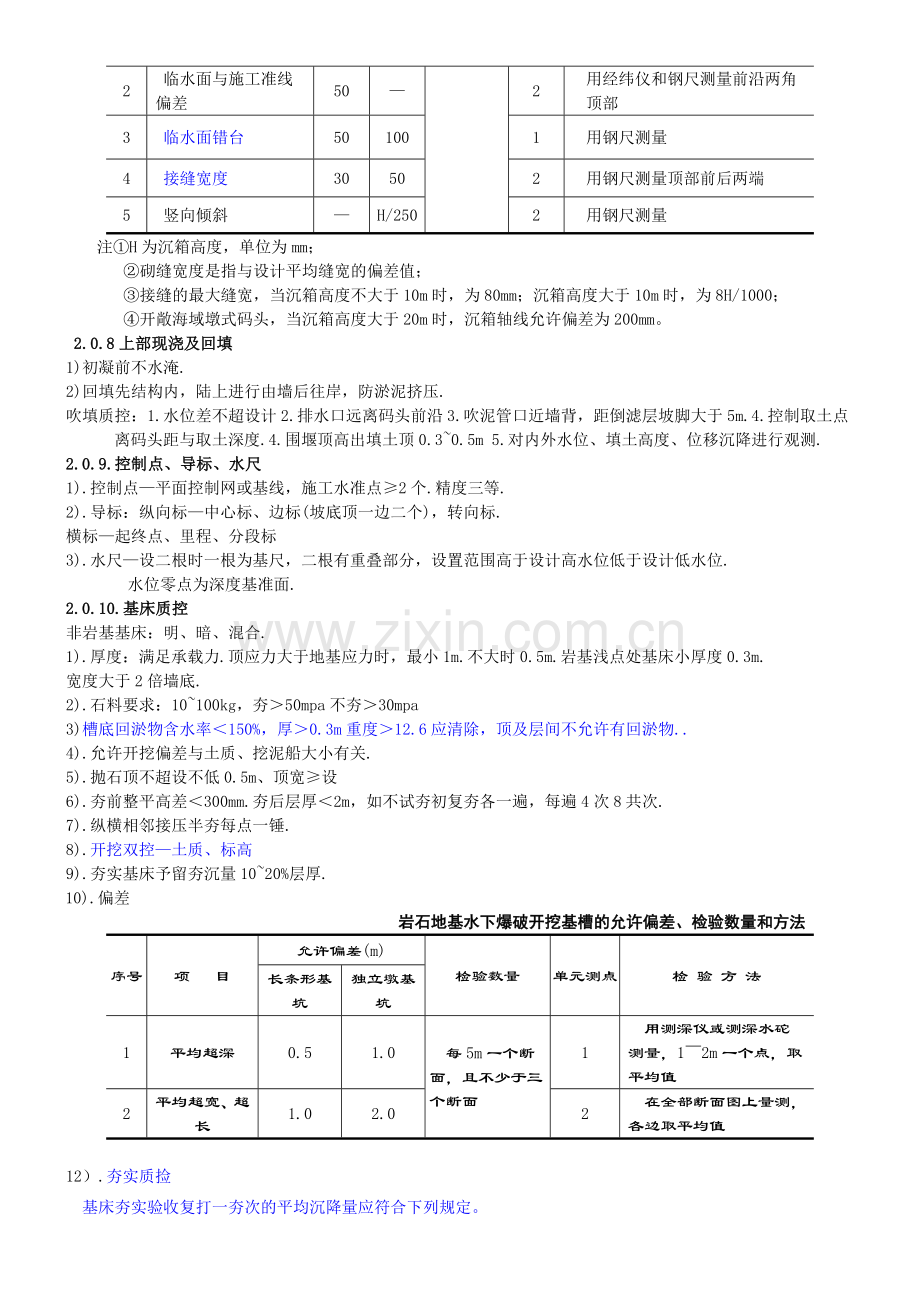

沉箱安装的允许偏差、检验数量和方法
序号
项 目
允许偏差(mm)
检验数量
单元
测点
检 验 方 法
岸壁式
墩式
1
轴线位置
—
150
逐件检查
2
用经纬仪测量纵横两方向
2
临水面与施工准线偏差
50
—
2
用经纬仪和钢尺测量前沿两角顶部
3
临水面错台
50
100
1
用钢尺测量
4
接缝宽度
30
50
2
用钢尺测量顶部前后两端
5
竖向倾斜
—
H/250
2
用钢尺测量
注①H为沉箱高度，单位为mm；
②砌缝宽度是指与设计平均缝宽的偏差值；
③接缝的最大缝宽，当沉箱高度不大于10m时，为80mm；沉箱高度大于10m时，为8H/1000；
④开敞海域墩式码头，当沉箱高度大于20m时，沉箱轴线允许偏差为200mm。
2.0.8上部现浇及回填
1)初凝前不水淹.
2)回填先结构内，陆上进行由墙后往岸，防淤泥挤压.
吹填质控：1.水位差不超设计2.排水口远离码头前沿3.吹泥管口近墙背，距倒滤层坡脚大于5m.4.控制取土点离码头距与取土深度.4.围堰顶高出填土顶0.3~0.5m 5.对内外水位、填土高度、位移沉降进行观测.
2.0.9.控制点、导标、水尺
1).控制点—平面控制网或基线，施工水准点≥2个.精度三等.
2).导标：纵向标—中心标、边标(坡底顶一边二个)，转向标.
横标—起终点、里程、分段标
3).水尺—设二根时一根为基尺，二根有重叠部分，设置范围高于设计高水位低于设计低水位.
水位零点为深度基准面.
2.0.10.基床质控
非岩基基床：明、暗、混合.
1).厚度：满足承载力.顶应力大于地基应力时，最小1m.不大时0.5m.岩基浅点处基床小厚度0.3m.
宽度大于2倍墙底.
2).石料要求：10~100kg，夯＞50mpa不夯＞30mpa
3)槽底回淤物含水率＜150%，厚＞0.3m重度＞12.6应清除，顶及层间不允许有回淤物..
4).允许开挖偏差与土质、挖泥船大小有关.
5).抛石顶不超设不低0.5m、顶宽≥设
6).夯前整平高差＜300mm.夯后层厚＜2m，如不试夯初复夯各一遍，每遍4次8共次.
7).纵横相邻接压半夯每点一锤.
8).开挖双控—土质、标高
9).夯实基床予留夯沉量10~20%层厚.
10).偏差
岩石地基水下爆破开挖基槽的允许偏差、检验数量和方法
序号
项 目
允许偏差(m)
检验数量
单元测点
检 验 方 法
长条形基坑
独立墩基坑
1
平均超深
0.5
1.0
每5m一个断面，且不少于三个断面
1
用测深仪或测深水砣测量，1～2m一个点，取平均值
2
平均超宽、超长
1.0
2.0
2
在全部断面图上量测，各边取平均值

12）.夯实质捡
基床夯实验收复打一夯次的平均沉降量应符合下列规定。
当采用原夯锤、原夯击能验收时，任选墙底范围＞5m一段复打一夯次，夯锤相切不压，其沉降量的平均值，码头基床≤30mm，孤立墩基础≤50mm。
对离岸式码头，当采用定点复夯验收时，选点数量不应少于20点，并应均匀分布在基床上，其平均沉降量不应大于50mm。(此点规范无、见验收标准)
检验数量：施工单位、监理单位按施工段全数检查，每1 施工段抽查不少于5m一段基床。
检验方法：检查复夯验收记录。
补夯：夯实后补抛面积大于1/3构件底面积、或连续面积大于30M2且厚度普遍大于0.5M.
13）.整平：
粗平±150、
细平±50 肩部、压肩方块下 二片石
极细±30 墙身下+2×0.5m 碎石
底面＞30m2不做极细平
水下基床整平允许偏差、检验数量和方法
序号
项目
允许偏差(mm)
检验数量
单元测点
检 验 方 法
细平
极细平
1
顶面标高
±50
±30
每2m一个断面
2～3
经纬仪或GPS定位，用水准仪、水深测杆测量钢轨内侧1m和中线处。基床顶宽小于6m时，可只测钢轨内侧1m处
2
整平边线
＋500
0
2
经纬仪或GPS定位，用水准仪、水深测杆测量
2.0.11予按质控
1).沉箱底模允许高差10mm，不能用降底摩擦系数的油毡作脱模剂.
2)施工缝不宜在水位变动区、底立板连接、吊孔及以下1m内.
3)临水面安装偏差±50mm，缝宽平均30mm最大100mm.
4)沉箱宜落潮安放，开阀进水至距基床顶0.3~0.5m关阀准确定位后再放水下沉.
2.0.12.胸墙质控
允许偏差：前沿位置20mm，顶面高程+20mm
现浇胸墙、防浪墙和防汛墙允许偏差、检验数量和方法
序号
项 目
允许偏差(mm)
检验数量
单元
测点
检 验 方 法
码头胸墙
防浪墙
防汛墙
重力式
板桩
1
前沿线位置
20
20
30
逐段检查
3
用经纬仪和钢尺测量两端和中部
2
顶面标高
＋20
0
±15
±30
3
用水准仪测量两端和中部
3
顶面宽度
—
±10
±10
3
用钢尺测量两端和中部
4
相邻段错台
10
10
20
2
用钢尺测量迎水面和顶部，取大值
5
暴露面平整度
20
10
20
2
用2m靠尺和塞尺测量中部垂直两方向
6
暴露面竖向倾斜
5H/1000
5H/1000
—
2
用经纬仪或吊线测量两端
7
顶面平整度
10
10
10
2
用2m靠尺和塞尺测量顶面三分点处
8
预留孔洞位置
20
20
20
抽查50%
1
用钢尺测量纵横两方向，取大值
9
预埋铁件
位置
20
20
20
1
与混凝土表面错台
5
5
—
1
用钢尺测量
注：①序号1、2是指相对于施工准线的偏差；
②H为墙高度，单位为mm；
④预制胸墙块与上部接高胸墙的错台不应大于30mm。

题库
1.倾覆稳定与合力偏心距关系是（ ）.
A.偏心距小抗倾安全小 B.偏心距小抗倾安全大.
C.限制偏心距可保证抗倾稳定D.增大偏心距可保证抗倾稳定
2.重力式码头长度方向变形缝目的( ).A地基不均匀B 温度 C仃泊 D装卸工艺(上部结构型式、桩刚度)
3.沉箱予制底部涂脱模剂外可加铺塑料、油毡纸( )
4.予制构件砼底部为防粘结，可在胎模上( ).A涂脱模剂 B垫塑料纸 C垫油毡 D垫牛皮纸.
5.沉箱以( )表示浮游稳定性.
A定倾半径B重心高度C自重D干舷
6.引起重力式滑动荷载( ).A墙前土压、B墙后土压 C挤靠力 D系缆力(分配).E剩余水压
7.沉箱拖带前应进行( )验算.A吃水 B风压C 水压 D压载 E浮游稳定 F干舷(封舱) G强度(下水).
8.抛石基床应( ).A顶面不超设计不低0.3m、 B宽不小于设计 C有防淤措施 D顶及上下层接触面无回淤物
9.沉箱外观质量( ).A尺寸外形 B表面缺陷(蜂窝麻面砂斑露筋孔涧)C接茬处理.
10.重力式变形缝设在( )处.A新旧衔接 B沉箱接缝 C沉箱隔墙 D地质差大 E水深或结构改变，F基床厚突变
11.大型砼施工缝不宜在( )处A.底、立板连接处B 吊孔及以上1m以内 C水位变动区
12.重力式基床面不得有回淤物( ).
13.码头基床极细平要求（ ）.A允许偏差±30mm B宽=底宽+2×0.5m C 料--碎石
14.码头基床细平要求（ ）. A允许偏差±50mm B范围前肩、C压肩方块下+底边外0.5m D用二片石
15.沉箱安放要求( ).A锚缆或起重船吊B 墩式码头逐墩安装 C安后马上充箱内填料 D回填时舱格逐次填满
16.为防止与底模粘连，方块重力式码头的方块在预制时应用脱模剂作脱模层，但不能用油毡和塑料纸作脱模层。（ ）
17重力式码头基槽的水下开挖允许超挖，不允许欠挖。（ ）
18.抛石基床常用重锤夯实。对工期不紧，地基较好，基床厚度不厚的基床可以不夯实，而让其自然沉实。（ ）
19.沉箱码头施工时，沉箱安放到位后，一般先墙后回填，再箱内回填。（ ）
20.关于沉箱重力式码头前、后趾的作用， 叙述不正确（或不完全正确）。
A、 前趾能增加抗倾稳定；
B、 前趾能增加抗滑稳定；
C、 后趾能增加抗滑稳定
D、 前趾能减小最大应力；
E、 前趾能使基底应力均匀；
21.基槽抛石前检查回淤沉积物厚度不应大于 。
A、300mm B、400mm C、500mm D、600mm
22.沉箱浮游不稳定时，应 。
A、向外抽水 B、等候救援 C、加速拖运 D、向箱内灌水
23.一般情况下，重力式码头基槽底宽度不宜小于 。
A、码头墙身底宽 B、码头墙身底宽加基床厚度
C、码头墙身底宽加两倍基床厚度 D、码头墙身底宽外加2m
24.码头基床质量检验，进行选点复夯，各点的平均沉降量应不大于 为合格。
A、30mm B、40mm C、50mm D、60mm
25.下列码头结构上的作用， 等属于可变作用。
A、波浪力 B、土重力 C、预应力钢筋混凝土的预加应力 D、系缆力
26.在重力式码头施工中 属于上部结构。
A、现浇胸墙 B、预制沉箱 C、现浇管沟
D、土石方回填 E、轨道梁混凝土
27.重力式码头的卸荷板具有 等作用。
A、减小填土的重力 B、减小填土的土压力
C、增加抗倾稳定性 D、减小基床顶面的最小应力
28.重力式码头基槽水下开挖时 。
A、必须严格控制标高，不能超挖也不能欠挖 B、不允许边开挖边抛石边验收
C、应尽力采用大抓斗挖泥船，使挖泥一层就到位
D、挖泥船挖泥时应经常定期检查水尺零点 E、挖泥时应定期检查挖泥标志
29.基床夯实的验收标准是 。
A、抽查不小于5m的一段基床进行不压夯的复打，测量其沉降，每1m一个段面，每一断面上1m1个点，码头复打前后高差平均不超过30mm
B、抽查不小于5m的一段基床进行不压夯的复打，测量其沉降，每1m一个段面，每一断面上1m1个点，防波堤复打前后高差平均不超过30mm
C、抽查不小于5m的一段基床进行不压夯的复打，测量其沉降，每1m一个段面，每一断面上1m1个点，码头复打前后高差平均不超过50mm
D、抽查不小于5m的一段基床进行不压夯的复打，测量其沉降，每1m一个段面，每一断面上1m1个点，防波堤复打前后高差平均不超过50mm
30.码头上 荷载应考虑冲击系数。1.1~1.3履带式1.0
A、叉式装卸车 B、火车 C、门座式起重机
D、轮胎式起重机（最大起重量） E. 轮胎式起重机
31.码头结构在 处一般应设置变形缝。
A、地基土质变化 B、基床厚度较大
C、结构形式改变 D、码头长度的正中间
32、 荷载等能引起扶壁重力式码头的滑动。
A、墙前土压力 B、船舶挤靠力 C、墙后土压力 D、船舶系缆力

33、基床挖槽的双控是 。
A、标高 B、应力 C、贯入度 D、土质
34. ，基床整平满足要求。
A、沉箱底下高差小于±5cm B、沉箱底下高差小于±10cm
C、沉箱底下高差小于±30mm D、基床肩部高差小于15 cm
E、基床肩部高差小于50mm
35. 基床A必须粗平B粗平允许偏差±150 C粗平用料块石D粗平范围全部
36.方块重力式码头 。
A、 耐久性较差 B、节省钢筋 C、超载适应能力差
D、适合于软基 E、施工工艺简单
37.沉箱坐底接高时应坐落在 。
A、岩石上 B、砂卵石上 C、淤泥上
D、砂岛上 E、粘土上
38.重力式码头基槽开挖时 。
A、.如土质不符合要求应继续挖，直到要求的土质出现为止
B、禁止边开挖边验收边抛石
C、关键是要控制土质而无须控制标高
D、对粘性土地基干地施工时，应一次开挖到设计标高
E、应尽量采用小抓斗挖泥船，逐层开挖的台阶不能高于1m
39.水下基床抛石时，回淤厚度 是允许的。
A、100mm B、150mm C、200mm D、250mm
40..基床夯实 为合格。
A.如选点复夯，选点不少于20点，并均布于基床段上，平均沉降不大于20mm
B.如选点复夯，选点不少于20点，并均布于基床段上，平均沉降不大于30mm
C.如选点复夯，选点不少于20点，并均布于基床段上，平均沉降不大于40mm
D.如选点复夯，选点不少于20点，并均布于基床段上，平均沉降不大于50mm
E.如选点复夯，选点不少于20点，并均布于基床段上，平均沉降不大于60mm
41..沉箱要放要求( ).A锚缆或起重船吊B 墩式码头逐墩安装 C安后马上充箱内填料 D回填时舱格逐次填满
42、码头的整体或其结构构件在 状况下要考虑按正常使用极限状态设计。
A、持久 B、爆炸 C、准永久 D、地震 E短期
43.重力式码头基槽开挖时 。
A.有标高和土质“双控”的要求
B.挖到设计标高应核对土质
C、采用干地施工时，对粘性土地基在设计标高上应保留0.15-0.30m的土层，在下一工序开始前挖除
D、尽力采用大抓斗挖泥船，使挖泥一层就到位
E、挖泥时应定期检查挖泥标志
44.抛石基床当夯实后补抛块石的厚度普遍大于0.5m, 时，宜作补夯处理。
A.面积稍大于沉箱底面积 1/2
B.面积大于沉箱底面积 1/3
C.面积大于方块底面积 1/3
D.面积稍大于方块底面积 1/4
E.连续底面积超过30m2、且
45.方块和胸墙浇注时可掺块石， 。
A、块石表面应洁净 B、块石分布应均匀不得成层
C、块石总量应控制在20%~30% D、埋置时块石应挨紧
E、块石应强度高，形状细长成片状，
46.确定重力式码头胸墙的底部、顶部高程，底部和顶部的宽度：
A胸墙顶标高同码头顶面标高；
B底标高决定于施工水位；
C顶宽由构造定，一般不小于０.８m.
D底宽由稳定性计算确定。

47、图示方块重力式码头墙后填料（抛石棱体和填土）的γ=20kN/m3、γ´=10 kN/m3、φ=30°、δ=0°、C=0，请画出码头受到的主动土压力图（形状必须大概正确），并求出A、B、C、各点的主动土压力强度。

画出土压力图如左。
A点土压力计算： 2.6m×tg30°=1.5m A点正好在拐点上
10kN/m3×1.5m×tg2(45°-30°/2) =5kN/m2
C点土压力计算： 2.6m×tg(45°+30°/2)=4.5m C点正好在拐点上
（20×1+10×1.5+10×4.5）×tg2(45°-30°/2)=80×0.333=27kN/m2
AC直线变化
48.重力式码头的卸荷板具有 ( ) 等作用。
A、减小填土的重力 B、增加结构自重
C、增加抗倾稳定性 D、减小基床顶面的应力 E、减小填土的侧压力
49.( ) 荷载等能引起扶壁重力式码头的滑动。
　A、墙后水压力 B、墙后剩余水压力 C、墙后被动土压力 D、墙后主动土压力 E、船舶系缆力
50.永久作用荷载设计值等於（ ）
A标准值×分项系数 B标准值×组合系数
C标准值×超载系数 D标准值×动力系数A
51.重力式码头分部工程上部结构包含分顶工程有（ ）
A抛石棱体 B面层 C土方回填 D现浇胸墙
52.岸壁码头沉箱安装临水面与施工基线偏移（ ）
A50mm B40mm C30mm D80mm
53.沉箱码头第一个沉箱定位宜用（ ） A视准线法 B测距法 C前方交会法 D极坐标法.
54.在重力式码头施工中 ( ) 属于上部结构。
A、现浇胸墙 B、预制沉箱 C、现浇管沟
D、土石方回填 E、轨道梁混凝土
55.远程沉箱浮运定倾高度应≥( ).A 20cm B30cm C 40cm D 50cm
56.影响水上抛石船定位的有( )A水深 B水流 C波浪 D抛石厚度
57.非岩石地基水下基槽开挖允许偏差( ).A与水深有关B与挖泥船类型有关 C与土质有关D与挖泥深度有关
58.重力式结构是靠结构本身自重抵抗滑移与倾覆( ).
59.重力式码头设置块石棱体可减小水压力.
60.重力式码头基底前如有被动土压力仅可以利用30%.( )
61.方块安装第一块可粗安装，以它为依托安第二块，再重安装第一块.( )
62.关于沉箱重力式码头前、后趾的作用 ( ) 是错误的。
A、 前、后趾能增加抗倾稳定；
B、 前、后趾能增加抗滑稳定；
C、 前趾能减小最大应力，后趾能使基底应力均匀
D 前趾能使基底应力均匀，后趾能减小最大应力.
63.一般情况下，重力式码头基槽底宽度不宜小于 ( )。
A、码头墙身底宽 B、码头墙身底宽加基床厚度
C、码头墙身底宽加两倍基床厚度 D、码头墙身底宽外加2m
64.起重船按装沉箱时，箱底离基床面约( )再作小范围调整后安放.
A 300mm B 500mm C 700mm D 1000mm.
65.重力式防波堤基床( ).有A暗基床B明基床C混合基床D岩基上不设基床。
66.重力式码头基底为岩石时可不设基床。( )
67.沉箱浮运计算时钢筋砼重度宜实测决定。( )
68..基床整平可分为粗平、细平两级。( )
69.方块安装第一块必须准确安装，以它为依托安第二块。( )
70.基床断面型式( ).A明、B 暗 C岩石 D混合E 非岩
71.码头水位变动区不允许出现裂缝.( ).
73沉箱接高有坐底接高和漂移接高.( )
