贴片钽电容规格和封装

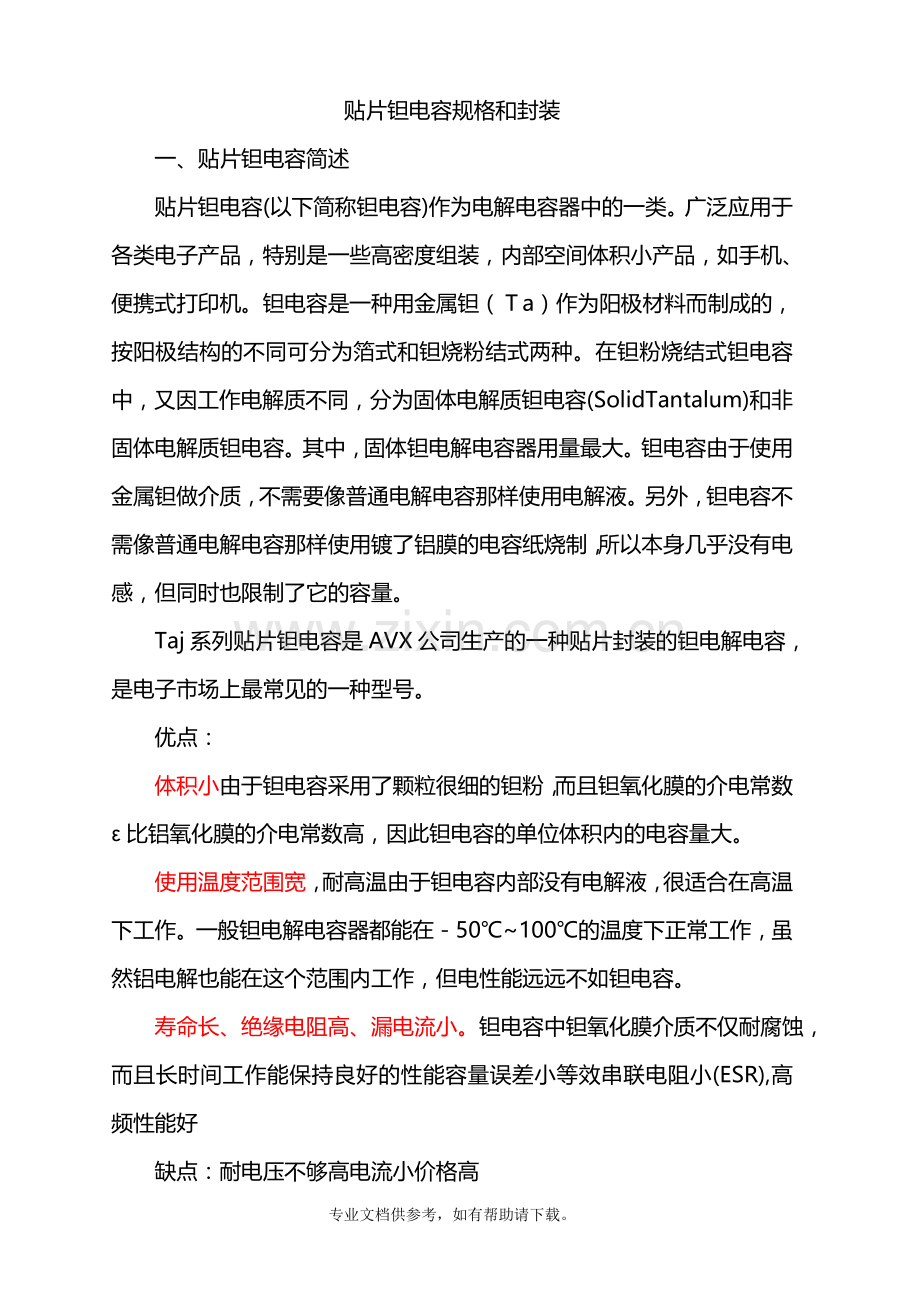

　　一、贴片钽电容简述
　　贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是一些高密度组装，内部空间体积小产品，如手机、便携式打印机。钽电容是一种用金属钽（Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(SolidTantalum)和非固体电解质钽电容。其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要像普通电解电容那样使用电解液。另外，钽电容不需像普通电解电容那样使用镀了铝膜的电容纸烧制，所以本身几乎没有电感，但同时也限制了它的容量。
　　Taj系列贴片钽电容是AVX公司生产的一种贴片封装的钽电解电容，是电子市场上最常见的一种型号。
　　优点：
　　体积小由于钽电容采用了颗粒很细的钽粉，而且钽氧化膜的介电常数ε比铝氧化膜的介电常数高，因此钽电容的单位体积内的电容量大。
　　使用温度范围宽，耐高温由于钽电容内部没有电解液，很适合在高温下工作。一般钽电解电容器都能在－50℃~100℃的温度下正常工作，虽然铝电解也能在这个范围内工作，但电性能远远不如钽电容。
寿命长、绝缘电阻高、漏电流小。钽电容中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能容量误差小等效串联电阻小(ESR),高频性能好
　　缺点：耐电压不够高电流小价格高

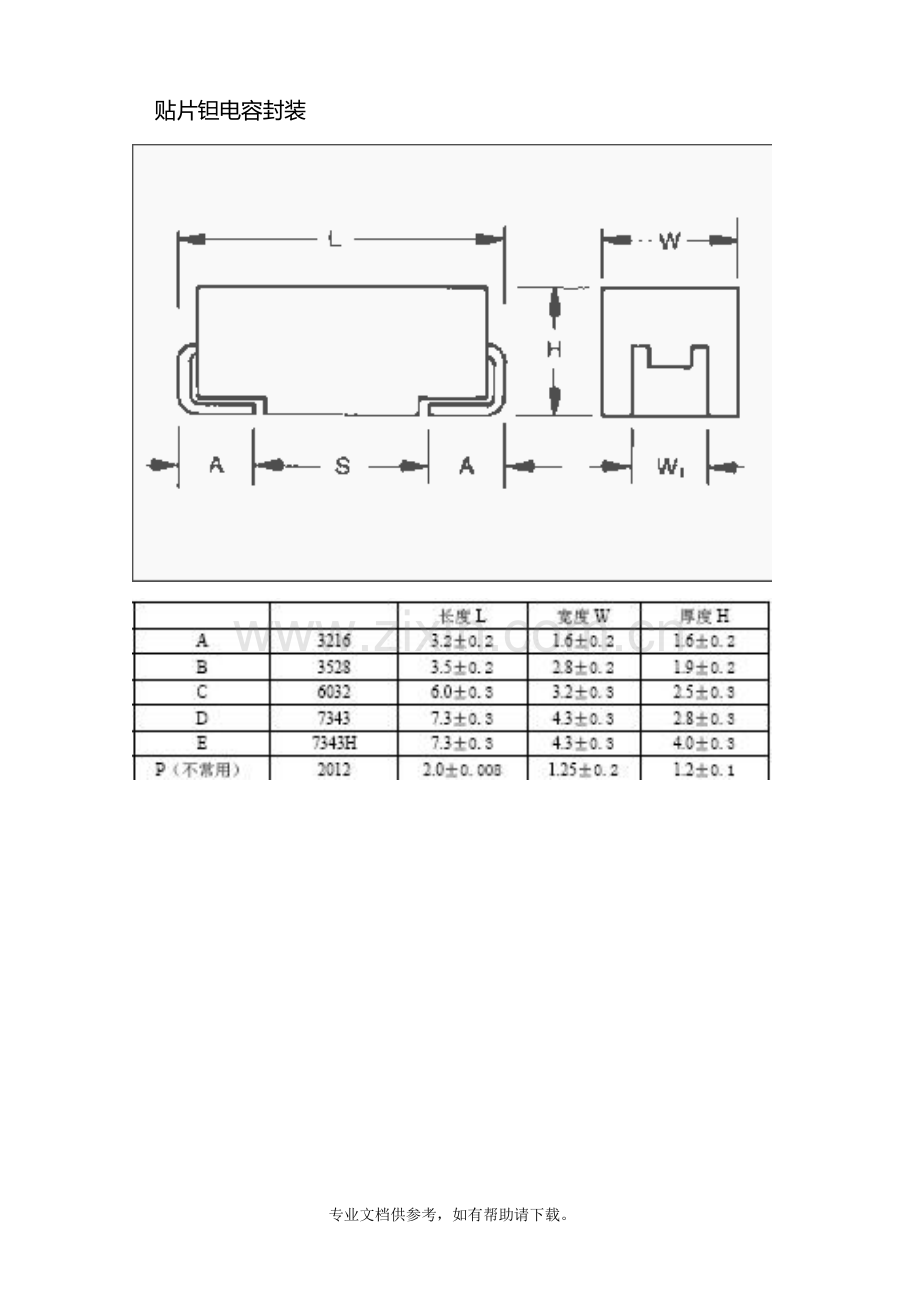

　　贴片钽电容封装

　　　AVX常规系列(TAJ)贴片钽电容：容量和额定电压(字母表示封装大小)
电容量
85°C时DC额定电压（VR）
μF
Code
2.5V(e)
4V(G)
6.3V(J)
10V(A)
16V(C)
20V(D)
25V(E)
35V(V)
50V(T)
0.10
0.15
0.22
104
154
224

A
A
A
A
A/B
A/B
0.33
0.47
0.68
334
474
684

A
A
A
A/B
A/B
B
B/C
B/C
1.0
1.5
2.2
105
155
225

A
A
A
A/B
A
A/B
A/B
A/B
A/B/C
A/B/C
B/C
C/D
C/D
3.3
4.7
6.8
335
475
685

A

A
A
A/B
A/B
A/B
A/B
A/B
A/B/C
A/B
B
B/C
B/C
B/C/D
C/D
C/D
D
D
10
15
22
106
156
226

A
A
A
A
A/B
A/B
A/B/C
A/B/C
B/C/D
B/C
B/C
B/C/D
C/D
C/D
C/D
C/D/E
C/D
D/E
D/E
E
V
33
47
68
336
476
686

A
A
A
A
B
A
A/B/C
B/C
A/B/C
B/C
B/C
B/C/D
C/D
C/D
C/D
C/D/E
D/E
D/E
D/E
E/V
D/E/V
E/V
V

100
150
220
107
157
227
B
B
B/D
B
B/C
B/C/D
B/C
C/D
C/D/E
C/D
C/D/E
D/E
D/E
D/E/V
E/V
D/E/V
E/V
V

330
470
680
337
470
680
D
C/D
D/E
C/D
D/E
D/E
D/E
D/E/V
E/V
D/E/V
E/V

1000
1500
2200
108
158
228
D/E
D/E/V
V
D/E/V
E/V
V

电压代码
Voltage
额定电压V(85°C)
RatedVoltage
F
2.5
G
4
L
6.3
A
10
C
16
D
20
E
25
V
35
T
50
AVX贴片钽电容标识
年份
Year
年份代码
Year
2000
M
2001
N
2002
P
2003
R
2004
S
2005
T
2006
U
2007
Y

二、钽电容技术规格和选型（以VISHAY和AVX为例说明）
（一）VISHAY
1、型号表示方法
293D107X9010D2W
①②③④⑤⑥⑦
①表示系列，VISHAY有293D和593D两个系列，293D表示普通钽电容，593D表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间。
②表示电容的容量，范围从0.1UF----680UF
③表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）
④表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V
⑤表示钽电容的尺寸大小，有A、B、C、D、E、P五种尺寸
⑥表示电容的焊点材料，一般是镍银和钯银
⑦表示包装方式，有两种包装方式，7寸盘和13寸盘
2、外形尺寸
字母代码尺寸（mm）

3、容量与电压和尺寸的范围关系表
293D普通系列

　　593D低阻系列（通用低阻钽电容为100UF----470UF）

　（二）AVX
1、型号表示方法
TAJC100K010R
①②③④⑤⑥
①表示系列，AVX有TAJ和TPS两个系列，TAJ表示普通钽电容，TPS表示的是低阻抗钽电容，直流电阻小于1欧，一般在100毫欧到500毫欧之间，特殊的可以低到40毫欧。
②表示钽电容的尺寸大小，有A、B、C、D、E、Y、V六种尺寸
③表示电容的容量，范围从0.1UF----1000UF
④表示容量误差，钽电容的容量误差有两种：一是±10%（K）和±20%（M）
⑤表示电容的耐压，指在85℃时额定直流电压，钽电容的耐压范围从4V---50V
⑥表示包装方式，有两种包装方式，7寸盘和13寸盘
2、外形尺寸

　　3、容量与电压和尺寸的范围关系表
TAJ普通系列

　　备注：标红颜色的是该容量、该电压下所对应的首选尺寸TPS低阻系列（通用低阻钽电容为100UF----470UF）
