认 识 实 习 大 纲

机械工程及自动化专业
材料成型及控制专业
车辆工程专业

华侨大学机电及自动化学院

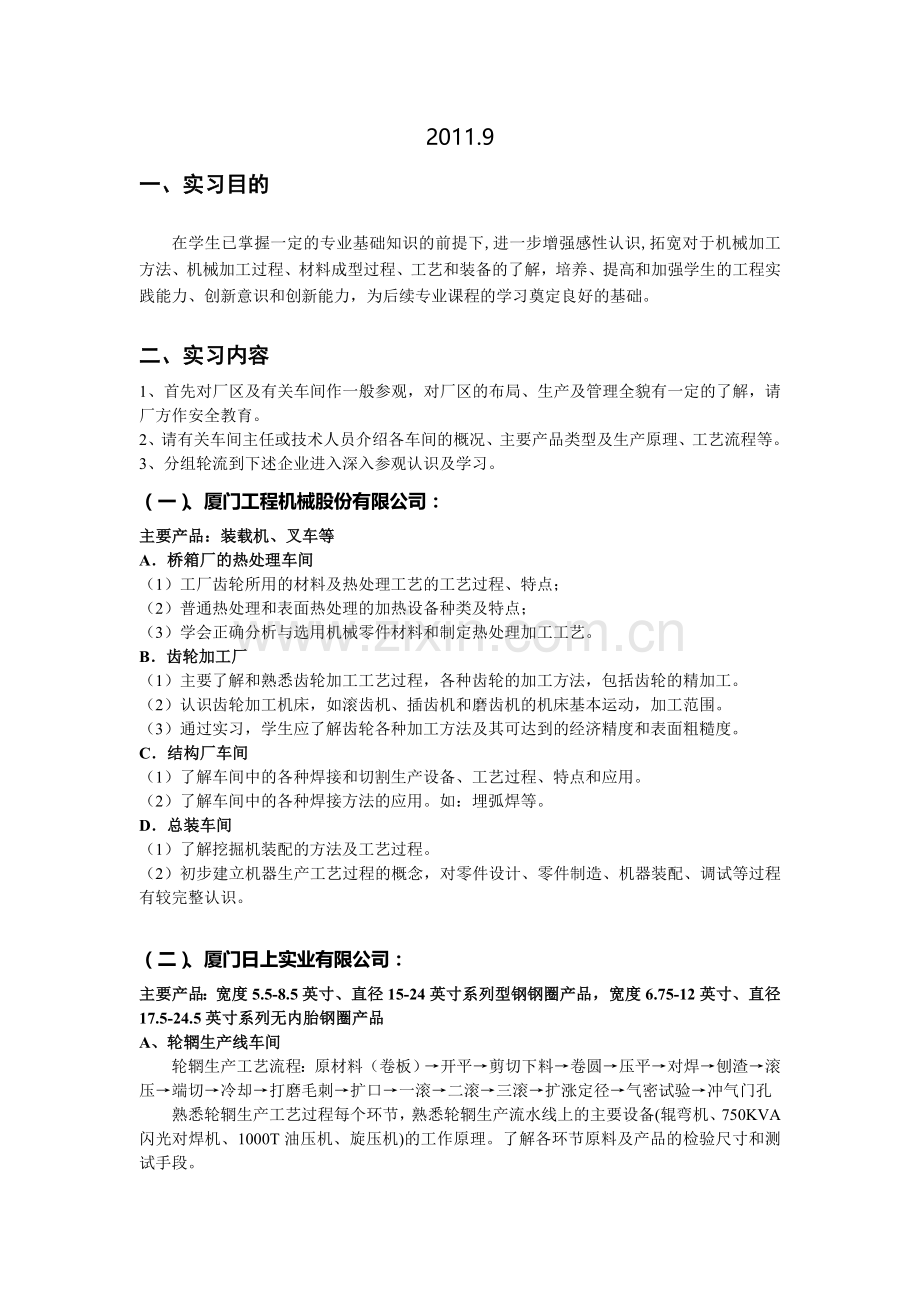

2011.9
一、实习目的
在学生已掌握一定的专业基础知识的前提下,进一步增强感性认识,拓宽对于机械加工方法、机械加工过程、材料成型过程、工艺和装备的了解，培养、提高和加强学生的工程实践能力、创新意识和创新能力，为后续专业课程的学习奠定良好的基础。
二、实习内容
1、首先对厂区及有关车间作一般参观，对厂区的布局、生产及管理全貌有一定的了解，请厂方作安全教育。
2、请有关车间主任或技术人员介绍各车间的概况、主要产品类型及生产原理、工艺流程等。
3、分组轮流到下述企业进入深入参观认识及学习。
（一）、厦门工程机械股份有限公司：
主要产品：装载机、叉车等
A．桥箱厂的热处理车间
（1）工厂齿轮所用的材料及热处理工艺的工艺过程、特点；
（2）普通热处理和表面热处理的加热设备种类及特点；
（3）学会正确分析与选用机械零件材料和制定热处理加工工艺。
B．齿轮加工厂
（1）主要了解和熟悉齿轮加工工艺过程，各种齿轮的加工方法，包括齿轮的精加工。
（2）认识齿轮加工机床，如滚齿机、插齿机和磨齿机的机床基本运动，加工范围。
（3）通过实习，学生应了解齿轮各种加工方法及其可达到的经济精度和表面粗糙度。
C．结构厂车间
（1）了解车间中的各种焊接和切割生产设备、工艺过程、特点和应用。
（2）了解车间中的各种焊接方法的应用。如：埋弧焊等。
D．总装车间
（1）了解挖掘机装配的方法及工艺过程。
（2）初步建立机器生产工艺过程的概念，对零件设计、零件制造、机器装配、调试等过程有较完整认识。

（二）、厦门日上实业有限公司：
主要产品：宽度5.5-8.5英寸、直径15-24英寸系列型钢钢圈产品，宽度6.75-12英寸、直径17.5-24.5英寸系列无内胎钢圈产品
A、轮辋生产线车间
轮辋生产工艺流程：原材料（卷板）→开平→剪切下料→卷圆→压平→对焊→刨渣→滚压→端切→冷却→打磨毛刺→扩口→一滚→二滚→三滚→扩涨定径→气密试验→冲气门孔
熟悉轮辋生产工艺过程每个环节，熟悉轮辋生产流水线上的主要设备(辊弯机、750KVA闪光对焊机、1000T油压机、旋压机)的工作原理。了解各环节原料及产品的检验尺寸和测试手段。
B、轮辐生产线车间
轮辐生产工艺流程：原材料（板料）→落料→冲中螺孔→酸洗→成形（旋压）→冲风孔风孔倒角→滚剪→精整→螺孔扩孔→螺孔倒角→多头钻→精车外径
掌握轮辐生产工艺流程每个环节，掌握轮辐的成型原理，熟悉轮辐生产的主要设备（1500T油压机、旋压机）的工作过程。了解原料及产品的检验和测试方法。
C、轮辐与轮辋组立车间
钢圈合成工艺流程：轮辐、轮辋→压配→焊接→端径跳检验→动平衡检测
掌握组立的工艺过程，熟悉组立线上的主要设备（320T油压机，专用埋弧焊机）的工作原理。
D、阴极电泳涂装生产线
涂装工艺流程：上挂→酸洗→电泳→涂漆→烤漆→下挂
掌握涂装工艺过程，了解主要设备（进口阴离子阳极电泳涂装设备）的工作过程以及耐盐水喷雾试验的目的。
思考问题：
1. 铝轮和钢轮制造方式上有何不同，这两种方式有何优缺点？
2. 旋压成形有何优点？
3. 车轮有内胎钢圈和无内胎钢圈有哪些优缺点？
4. 轮辋卷圆工序所用设备名称及原理。
5. 轮辋生产中为何要进行冷却？
6. 闪光对焊属于何种焊接方式？并了解其工作原理。
7. 通过何种试验方法检验轮辋焊接处是否有气孔缺陷？
8. 轮辐生产中采用何种下料方式？
9. 轮辐生产中精整工序有何作用？
10. 旋压方式有哪两种？
11. 轮辐生产中用到的旋压设备有哪两种？
12. 埋弧焊工作原理及特点。

（三）、厦门金鹭特种合金有限公司
主要产品：钨粉、碳化钨粉、硬质合金制品等
（1）在模具车间内主要的模具加工设备有哪些？各用在什么情况下的模具加工？
（2）模具车间中电加工设备主要有哪些？各有何特点？用在什么情况下的模具加工？
（3）钨制品的粉体制备及成型工艺过程包括哪些？
（4）硬质合金棒料是如何进行磨削加工的？有哪些工艺流程？

（四）、厦门恒耀工业股份公司：
主要产品：汽车组装用专业螺帽
A、 螺帽成型车间
　　掌握螺帽成型的主要方法（冷镦成型为主），掌握线材在冷镦模具及冲棒中的成型原理，熟悉冷镦成型过程的主要设备和各式冷镦自动成型机的工作原理，了解螺帽成型的其它方法（冲压成型、车削成型），了解原料及产品的检验和测试方法。
B、 螺纹加工车间
掌握攻牙的生产工艺，熟悉攻牙车间的主要设备类型（直接贯通式、固定选向贯穿式、往复式）攻牙机，掌握各式自动攻牙机的工作原理，了解滚牙机的工作原理；了解有特殊要求螺帽的生产工艺。
C、 热处理车间
掌握热处理工艺的目的，了解连续输送带热处理炉的应用范围和热处理工艺类型，了解其电脑连续监控的参数指标（温度、硬度等）和范围；结合学过的热处理知识，回顾热处理的各种方法，进一步掌握各种热处理的适用范围。
应该注意加工过程中的一些实际问题：
冷镦成型工艺对线材的质量有何要求？为什么需要根据产品的种类，选择不同形式的攻牙机？攻牙机和滚牙机的主要区别是什么？自动机械手上下料或振动盘自动上料的过程是如何实现？螺帽为什么要经过除油和清洗？采用哪些设备可以实现除油和清洗？注意其他生产过程中一些细节与技巧。

（五）、厦门银华机械有限公司：
主要产品：工程机械油缸、石材机械
A． 油缸生产车间
（1） 详细了解和熟悉缸筒、活塞加工工艺过程，写出两个部件生产工艺流程。
（2） 认识并记录各种缸筒、活塞生产线上各种加工设备及其工作原理。
（3） 了解油缸装配及检测过程及其使用设备。
（4） 仔细观察油缸涂装工艺过程。
B． 石材机械生产车间
（1） 了解该车间所生产的石材机械之工作原理。
（2） 了解石材机械生产工艺流程。

（六）、厦门正黎明冶金机械有限公司：
主要产品：金属板冷弯成型成套设备
A．下料及装配车间
（1）熟悉下料车间的下料切割设备（数控电弧切割与等离子切割）及其工作原理；
（2）了解公司主要产品（设备）装配过程
B．机加工车间
（1）仔细观察机加工区各种加工机床及其加工过程，并了解其加工原理。
（2）重点了解主要工作部件－压辊的加工及后处理（电镀）工艺。

C．刀模车间
（1）了解刀模工作原理及刀模加工工艺。
（2）了解各种加工设备及其工作原理。

（七）、厦门宏发电声股份有限公司：
主要产品：继电器等
A、模具车间
（1）模具加工：
线切割加工：了解线切割的基本工艺过程，线切割机床的基本工作原理及结构；线切割工艺的基本分类及特点；不同工艺的电极丝材料及特点。
电火花加工：了解电火花加工的基本工艺过程，电火花加工机床的基本工作原理及结构；电火花加工电极的材料及特点。
加工中心：了解加工中心各种类型及其基本原理和基本结构、运动组成。
磨削加工：了解各种磨床的功能及用途。
（2）模具装配：
了解模具的基本结构及组成，了解冲压模与塑料模的异同点，了解模具装配的基本知识。
（3）高速级进模具的冲压工作
了解冲压件的冲压过程，高速冲床的基本知识。
（3）冲压件的热处理工艺
了解冲压件的热处理基本流程及其作用。
B、装配生产车间
（1）了解继电器自动装配流水线的流程，了解自动化生产装备基本工作原理、结构及各种动作的实现方法。
(2) 了解继电器自动化装备主要器件组成。
