《电视原理与现代电视系统》复习题
一、 填空题
1.电子扫描又分为逐行扫描和 隔行 扫描,电视机采用后一种扫描方式,这种方式将一帧图像分解成 两 场扫描,这样可在一秒钟内扫描 50 场,从而减少图像的闪烁感。
2.我国广播电视规定:一个电视频道的带宽是__8_MHz,伴音载频比图像载频高6.5___MHz;接收机相应的本振频率总比图象载频高_38___MHz。
3. 若将黑白全电视信号分为图像信号、消隐信号、同步信号,对于负极性信号来说,电平最高的是__同步信号___,其次是__消隐信号__,电平最低的是_图像信号_______。
4. 电视信号中的开槽脉冲的作用是保证__场逆程____期间的行同步。
5.显像管电子枪由 灯丝 、 阴极 、 栅极 、 加速极 、 聚焦极 和高压阳极组成。
6调节亮度电位器可以改变阴极电压,阴极电压越高,光栅越 暗 。
7.高频头有两种:__机械式_高频头和_电调谐__高频头。
8.机械高频头是通过改变 电感 进行频道选择的;电调谐高频头是通过调节 变容二极管 两端的电压来改变回路中的 电容 进行频道选择的。
9.公共通道是指 图像 信号和 伴音 信号共用的电路,它是指从 高频头
到 预视放 之间的电路。
10.电视机的增益主要靠_____中频__放大器解决。
11.中频滤波器是用来选取高频头送来的 图像 信号和 伴音 信号,并抑制
邻频道干扰信号,早期电视机常用LC元件构成中频滤波器,现在基本上采用
声表面波滤波器 构成中频滤波器。
12.中频放大电路除了能放大信号外,还具有 视频检波 功能。
13.预视放电路主要是分配信号,将 伴音 信号送到伴音通道,将 视频 信
号送到视放电路,预视放具有很强的带负载能力,这是因为它采用了 电压跟随器 。
14.AGC电路可分为高放AGC(RFAGC)和中放AGC(IFAGC),其中前者用来控制
高频头的高放级增益,后者用来控制 图像中放 增益。
15.伴音通道鉴频器的作用是从 6.5MHZ伴音调频 信号中检出 伴音 信号。
16.通常有两种AGC工作方式,称为 正向AGC 和 反向AGC 。
17.彩色三要素是 亮度 、 色调 和 色饱和度 ;其中 色调 和色饱和度 称为色度;三基色是指 红 、 绿 、 蓝 三种颜色。
18.彩条信号图案的颜色从左至右分别是白、 黄 、 青 、 绿 、 紫 、 红 、 蓝 、黑。
19.目前世界上采用的彩色电视制式有 NTSC 制、 PAL 制和 SECAM 制,我国采用 PAL 制。
20. NTSC制是_正交平衡调幅 制,PAL制是_逐行倒相正交平衡调幅制。
21.正交是指两个副载波相位相差 900 ,PAL制采用 逐行倒相 正交平衡调幅。
22.平衡调幅是一种 抑制副载波的调幅方式,对平衡调幅波进行解调必须先恢复 副载波 。
23.PAL制是对 V 分量进行逐行倒相处理,它的优点是可以克服对彩色相位失真的敏感度 。
24.亮度方程式是 Y=0.30R+0.59G+0.11B 。

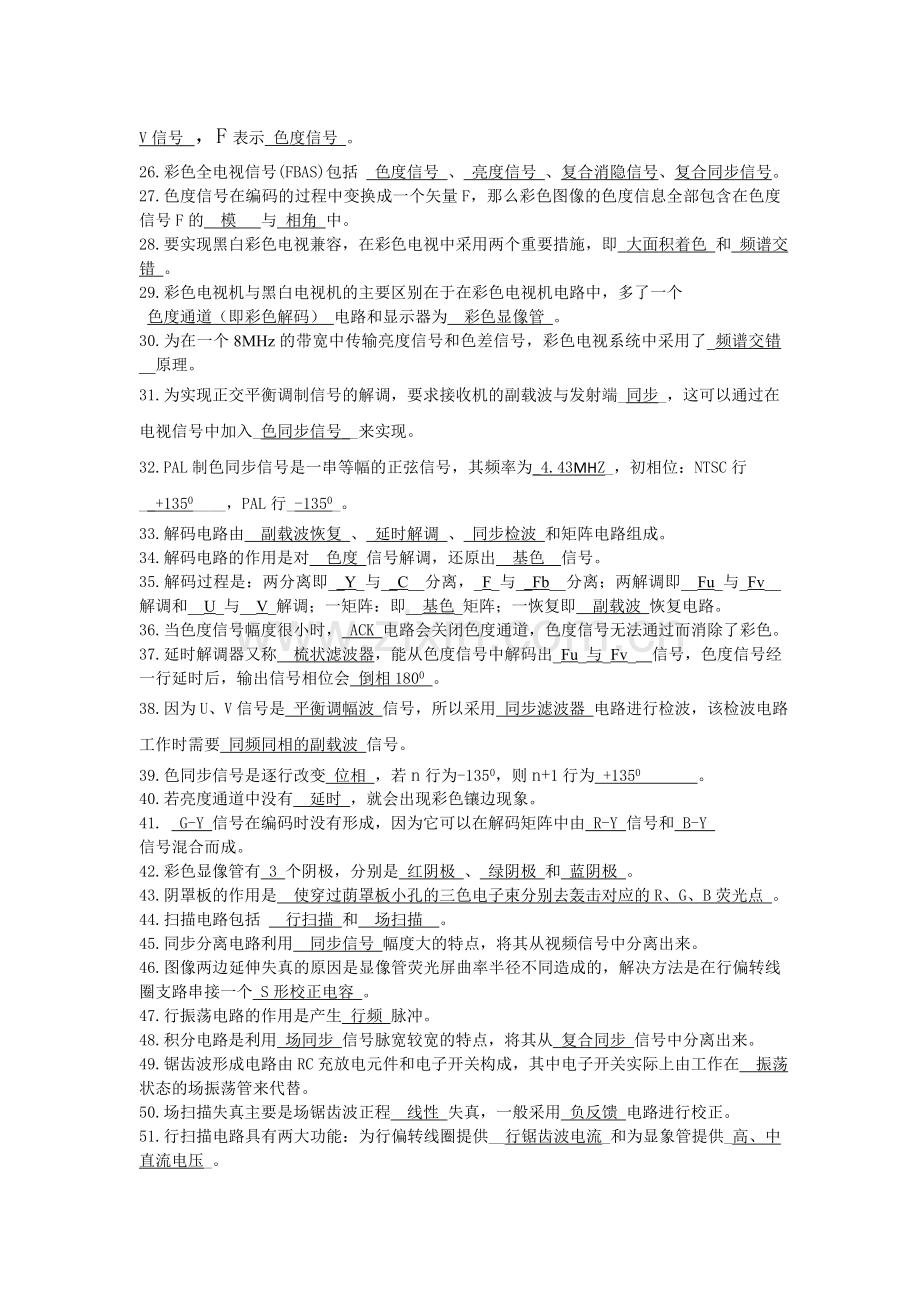

25.UR表示 红信号电压 ,UG表示绿信号电压 ,UB表示 蓝信号电压 ,UY表示 亮度信号电压 , UR-Y表示 红色差信号电压,UB-Y表示蓝色差信号电压 ,U表示 压缩后的蓝色差 , V表示压缩后的红色差,FU 表示平衡调幅后的U信号 , FV 表示平衡调幅后的V信号 ,F表示 色度信号 。
26.彩色全电视信号(FBAS)包括 色度信号 、 亮度信号 、复合消隐信号、复合同步信号。
27.色度信号在编码的过程中变换成一个矢量F,那么彩色图像的色度信息全部包含在色度信号F的 模 与 相角 中。
28.要实现黑白彩色电视兼容,在彩色电视中采用两个重要措施,即 大面积着色 和 频谱交错 。
29.彩色电视机与黑白电视机的主要区别在于在彩色电视机电路中,多了一个
色度通道(即彩色解码) 电路和显示器为 彩色显像管 。
30.为在一个8MHz的带宽中传输亮度信号和色差信号,彩色电视系统中采用了_频谱交错 __原理。
31.为实现正交平衡调制信号的解调,要求接收机的副载波与发射端_同步_,这可以通过在电视信号中加入_色同步信号__来实现。
32.PAL制色同步信号是一串等幅的正弦信号,其频率为_4.43MHZ_,初相位:NTSC行__+1350____,PAL行_-1350_。
33.解码电路由 副载波恢复 、 延时解调 、 同步检波 和矩阵电路组成。
34.解码电路的作用是对 色度 信号解调,还原出 基色 信号。
35.解码过程是:两分离即__Y_与__C__分离,_F_与__Fb__分离;两解调即__Fu_与_Fv__解调和__U_与__V_解调;一矩阵:即__基色_矩阵;一恢复即 副载波 恢复电路。
36.当色度信号幅度很小时, ACK 电路会关闭色度通道,色度信号无法通过而消除了彩色。
37.延时解调器又称 梳状滤波器 ,能从色度信号中解码出_Fu_与_Fv_ 信号,色度信号经一行延时后,输出信号相位会 倒相1800 。
38.因为U、V信号是 平衡调幅波 信号,所以采用 同步滤波器 电路进行检波,该检波电路工作时需要 同频同相的副载波 信号。
39.色同步信号是逐行改变 位相 ,若n行为-1350,则n+1行为 +1350 。
40.若亮度通道中没有 延时 ,就会出现彩色镶边现象。
41. G-Y 信号在编码时没有形成,因为它可以在解码矩阵中由 R-Y 信号和 B-Y
信号混合而成。
42.彩色显像管有 3 个阴极,分别是 红阴极 、 绿阴极 和 蓝阴极 。
43.阴罩板的作用是 使穿过荫罩板小孔的三色电子束分别去轰击对应的R、G、B荧光点 。
44.扫描电路包括 行扫描 和 场扫描 。
45.同步分离电路利用 同步信号 幅度大的特点,将其从视频信号中分离出来。
46.图像两边延伸失真的原因是显像管荧光屏曲率半径不同造成的,解决方法是在行偏转线圈支路串接一个 S形校正电容 。
47.行振荡电路的作用是产生 行频 脉冲。
48.积分电路是利用 场同步 信号脉宽较宽的特点,将其从 复合同步 信号中分离出来。
49.锯齿波形成电路由RC充放电元件和电子开关构成,其中电子开关实际上由工作在 振荡
状态的场振荡管来代替。
50.场扫描失真主要是场锯齿波正程 线性 失真,一般采用 负反馈 电路进行校正。
51.行扫描电路具有两大功能:为行偏转线圈提供__行锯齿波电流_和为显象管提供_高、中直流电压_。
52.开关型稳压电源按开关调整管的连接方式可分成 串联 型和 并联型,目前多采用
串联型开关稳压电源。
53.脉宽控制方式开关电源是利用改变 开关管 导通时间来调节输出电压的,导通时间越长,输出电压越 高 。
二、单项选择题
1.下面关于行频(fH))和行周期(TH)正确的是( B )
A.fH=15625Hz,TH=20ms B.fH=15625Hz,TH=64μS
C.fH=50Hz,TH=20ms D.fH=50Hz,TH=64μS
2.图像信号和伴音信号采用的调制方式是( A )
A.调幅调制,调频调制 B.调频调制,调幅调制
C.调幅调制,调相调制 D.调频调制,调相调制
3.我国电视射频图像信号发送方式是( D )
A.双边带 B.单边带 C.抑制载波双边带 D.残留边带
4.我国电视机的图像信号采用残留边带方式发射的原因是为了( B )。
A.增加抗干扰能力 B.节省频带宽度 C.提高发射效率 D.衰减图像信号中的高频
5.我国电视标准规定:视频信号的频带宽度为( D )。
A.4.43 MHz B.6 MHz C.6.5 MHz D.8 MHz
6.我国电视标准规定:图像信号的调制方式为( B )。
A.正极性凋制 B.负极性调制 C.双极性调制 D.以上都不对
7.高频头的通频带一般要求为( B )。
A.6.5MHz B.大于或等于8MHz C.大于或等于12MHz D.38MHz
8.电子调谐器的最核心器件是( C )。
A.三极管 B.电感 C.变容二极管 D.开关二极管
9.电调谐式高频调谐器的调谐电压一般为( B )。
A.0~20V B.0~30 V C.0~40 V D.0~50V
10.在电视机中放幅频特性曲线中,需要吸收的两个频率点是( D )。
A.30 MHz/31.5 MHz B.31.5 MHz/38 MHz C.38 MHz/39.5 MHz D.30 MHz/39.5 MHz
11.声表面波滤波器的主要作用是( D )。
A.高通滤波 B.低通滤波 C.带通滤波 D.形成中频幅频特性曲线
12.声表面波滤波器损坏开路后,会出现( B )的故障现象。
A.无光栅 B.无图像、无伴音 C.图像无彩色 D.无图像、有伴音
13.显像管内部结构中,发射电子束的是( B )。
A.灯丝 B.阴极 C.阳极 D.栅极
14.AGC延迟起控是指:随着信号的逐渐增强,( C )。
A.高放先起控,中放后起控 B.高放、中放同时起控
C.中放先起控,高放后起控 D.以上都不对
15.我国规定UHF频段的频率下限为( B )。
A.270 MHz B.470 MHz C.680 MHz D.960 MHz
16.我国UHF频段的上限频率为( D )。
A.48 MHz B.470 MHz C.920 MHz D.958 MHz
17.我国现行的电视标准,标称每场行数与有效行数(显示行数)应是( C )
A.425与75 B.625与575 C.312.5与287.5 D.525与475
18.目前我国广播电视主要使用无线电磁波的波段是( C )
A.中波 B.短波 C.超短波 D.微波
19.彩色三要素是( C )
A.亮度、灰度、色度 B.灰度、色度、色饱和度
C.亮度、色调、色饱和度 D.对比度、色调、色饱和度
20.三基色混色方法很多,彩色电视机显像管用到的混色方法是( B )
A.直接相加混色法 B.空间相加混色法 C.时间相加混色法 D.生理相加混色法
21.黑白电视机与彩色电视机有很多电路相同,下面是两者都有且相同的电路是( C )
A.解码电路 B.电调谐高频头 C.伴音电路 D.开关电源 E.遥控系统
22.美国NTSC制彩色电视副载波频率是( A )
A.3.579545MHz B.4.43359375MHz C.283.5fH D.44336618.75Hz
23.我国彩色电视中,色差信号R-Y 和B-Y的调制方式是( C )
A.正极性调幅 B.负极性调幅 C.正交平衡调幅 D.调频
24.关于平衡调幅以下哪一种是正确的( C )
A、平衡调幅中有载频分量 B、平衡调幅波的极性由载频决定
C、平衡调幅利于节省功率 D、平衡调幅可以用包络检波解调
25.PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号( D )
A、相同 B、U分量不同 C、V分量不同 D、完全不同
26.彩色电视机解码器输出的信号是( B )。
A.彩色全电视信号 B.三个基色信号 C.亮度信号 D.色度信号
27.PAL制电视机对 U/V信号的解调采用的是( C )。
A.鉴相器 B 鉴频器 C.同步检波器 D.包络检波器
28.PAL制电视机对伴音信号的解调采用的是( B )。
A.鉴相器 B.鉴频器 C.同步检波器 D.包络检波器
29.彩色电视的全电视信号与黑白电视的全电视信号相比,增加了(D )。
A.三基色信号 B.三个色差信号 C.两个色差信号 D.色度与色同步信号
30.三基色原理说明,由三基色混合得到的彩色光的亮度等于( D )。
A.红基色的亮度 B.绿基色的亮度 C.蓝基色的亮度 D.三个基色亮度之和
31.彩色的色调指的是颜色的( A )。
A.种类 B.深浅 C.亮度 D.A与B
32.彩色的色饱和度指的是彩色的( C )
A.亮度 B.种类 C.深浅 D.以上都不对
33.我们通常所说的红、橙、黄等颜色指的是彩色的( B )。
A .亮度 B.色调 C.色饱和度 D.对比度
34.白色光的色饱和度为( D )。
A.100% B.50% C.25% D.0
35.色度信号的频率范围是( C )。
A.0~1MHz B.0~1.3MHz C.4.43±1.3MHz D.0~6MHz
36.彩色图像的细节部分主要与( D )信号有关。
A.R-Y B.G-Y C.B-Y D.Y
37.目前彩色电视信号的传送方式为( C )。
A.简单同时制 B.顺序制 C.兼容同时制 D.分时制
38.亮度信号的频谱是以( B )为中心的离散频谱。
A.场频谐波 B.行频谐波 C.色副载波 D.以上都不对
39.NTSC制的相位失真敏感主要会引起( B )。
A.色饱和度失真 B.色调失真 C.对比度失真 D.以上都不对
40.正交平衡调幅制中,色度信号的( B )携带图像的色调信息。
A.频率 B.相位 C.幅度 D.以上都不对
41.NTSC制的主要缺点是( B )。
A.幅度失真严重 B.相位敏感 C.图像清晰度低 D.系统结构复杂
42.普通电视机中,色度信号的分离是通过( A )电路完成的。
A.色度带通 B.色度陷波 C.亮度陷波 D.亮度带通
43.在PAL制解码器中,梳状滤波器的作用是( D )。
A.ACC检波 B.色同步分离 C.色同步选通 D.将Fu、Fv分离
44.在PAL制电视机中,图像信号的调制方式是( C )。
A.单边带调幅 B.双边带调幅 C.残留边带调幅 D.调频
45.SECAM制电视机中,色差信号对副载波的调制方式是( B )。
A.调幅 B.调频 C.调相 D.既调幅又调相
46.亮度信号用6MHz的宽频带传送,主要原因是( C )。
A.提高抗干扰能力 B.降低功耗提高效率 C.保证图像有足够清晰度 D.提高图像对比度
47.采用逐行倒相正交平衡调幅的彩色电视制式是( B )。
A.NTSC制 B.PAL制 C.SECAM制 D.以上都不对
48.正交平衡调幅制是指用两个色差信号分别对( C )的副载波进行平衡调幅。
A.同频同相 B.同频反相 C.同频、相位差900 D.频率不同,相位差900
49. PAL制色差信号的频带宽度为( B )。
A.0~1.3MHz B.±1.3MHz C.±4.43MHz D.±3.58MHz
50.在彩色电视中,作为色度信号传输的是( D )。
A.三个基色信号 B.三个色差信号 C.两个基色信号 D.两个色差信号
51.彩色电视机中,由彩色全电视信号还原出三基色信号的过程称为( B )。
A.编码 B.解码 C.同步检波 D.视频检波
52.图象上有串色和爬行现象,原因是( D )。
A.白平衡未调好 B.色同步相位未调好 C.色副载波频率未调好 D.延迟解调器未调好
53.彩色电视机图像出现无彩色现象的故障原因可能是( D )。
A.无彩色全电视信号 B. Y延迟线断路 C.B—Y同步检波器坏 D.副载波压控振荡器坏
54.PAL制编码器输出的信号是( B )。
A.三个基色信号 B.彩色全电视信号 C.三个色差信号 D.亮度信号
55.PALD解码器中PAL开关信号的频率为( D )。
A.4.43 MHz B.3.58 MHz C.15.625 kHz D.约7.8kHz
56.实现频谱交错时,NTSC制采用了( B )。
A.行频间置 B.半行频间置 C.四分之一行频间置 D.以上都不对
57.实现频谱交错时,PAL制采用了( C )。
A.行频间置 B.半行频间置 C.四分之—行频间置 D.以上都不对
58.当末级亮度信号放大管出现断路故障时.屏幕可能会呈现( D )。
A.紫色 B.青色 C.黄色 D.黑色
59.PAL制解码器中,梳状滤波器的作用是完成( C )的分离。
A.亮度与色度 B.色度与色同步 C.Fu与Fv D.复合同步与亮度
60.在电视接收机中,色同步信号的作用是( B )。
A.形成全电视信号 B.对副载波进行同步控制 C.分离色度信号 D.同步检波
61.色度信号是一个( D )信号。
A.普通调幅 B.调频 C.调相 D.平衡调幅
62.亮度信号的灰度等级排列顺序为( C )。
A.白黄绿蓝青紫红黑 B.白黄绿蓝紫红青黑 C.白黄青绿紫红蓝黑 D.白黄青绿红紫蓝黑
63.在PAL制接收机,通过色同步信号的( C )来判断N行或P行的色度信号。
A.幅度 B.频率 C.相位 D.以上都不对
64.在PAL制电视机中,伴音信号的调制方式是( B )。
A.调幅 B.调频 C.调相 D.既调幅又调相
65.在亮度通道中,亮度延迟线的延迟时间大约为( A )。
A.0.6μs B.12μs C.52μs D.6.5 μs
66.当三基色信号的强度R=G=B相等时,屏幕呈现的颜色为( D )。
A.红色 B.绿色 C. 蓝色 D.白色
67.在PAL制电视机中,色副载波的频率为( B )。
A.3.58MHz B.4.43 MHz C.6.0 MHz D.6.5 MHz
68.在彩色电视机中,高频放大器的AGC控制范围一般要达到( B )。
A.10 dB B.20 dB C.30 dB D.40 dB
69.在彩色电视机中,中频放大器的AGC控制范围一般要达到( B )。
A.20 dB B.40 dB C.60 dB D.80dB
70.目前,彩色电视机广泛采用的显像管是( C )。
A,单枪三束管 B.三枪三束管 C.自会聚管 D.以上都不对
71.彩色电视机中,视频检波器输出的信号是( B )。
A.中频信号 B.彩色全电视信号 C.第二伴音信号 D.亮度信号
72.在PAL制中,逐行倒相的信号是( B )。
A.Fu信号 B.Fv信号 C.彩色全电视信号 D.A与B
73.PAL制解码器中,超声延迟线的精确延迟时间为( D )μs。
A.64 B.52 C.12 D.63.943
74.PAL制中色同步信号的相位是( C )。
A.±450逐行交变 B.±900逐行交变 C.±1350逐行交变 D.1800
75.电视机的亮度信号增加时,对应的色饱和度则会( B )。
A.增加 B.减小 C.不变 D.不能确定
76.在彩色电视机中,自动消磁电路中使用的消磁电阻是( A )。
A.正温系数热敏电阻 B.负温系数热敏电阻 C.磁敏电阻 D.光敏电阻
77.PAL制彩色电视机中传送的两个色差信号是( B )。
A.R-Y和G-Y B.B-Y和R-Y C.G-Y和B-Y D.以上都不对
78.在亮度通道中,设置延迟线的目的是( D )。
A.提高图像亮度 B.提高图像对比度
C.提高图像清晰度 D.保证亮度信号与色度信号同时到达末级矩阵
79.对行频为15750 Hz,场频为60 Hz的NTSC制电视信号,其色副载波频率为( A )。
A.3.58 MHz B.4.2 MHz C.4.5 MHz D.6.5 MHz
80.色度信号的( C )决定要传送彩色图像的色饱和度。
A.频率 B.相位 C.幅度 D.A与B
81.对色差信号进行调幅的目的是为了实现( B )。
A.大面积着色 B.频谱交错 C.保证亮度恒定 D.同步检波
82.彩色电视机对水平光栅枕形畸变的校正是通过( C )完成的。
A.显像管外加一恒磁场 B.场锯齿波中加入行频抛物波
C.行锯齿波中加入场频抛物波 D.显像管外加—正弦变化磁场
83.色同步信号传送时,位于( A )。
A.行消隐后肩 B.行消隐前肩 C、场消隐后肩 D.场消隐前肩
84.彩色显像管的三个阴极应分别加上( D )。
A.彩色全电视信号 B.三个色差信号 C.正极性三基色信号 D.负极性三基色信号
85.当末级视放的绿视放管出现断路故随时,屏幕将会呈现( A )。
A.紫色 B.青色 C.黄色 D.黑色
86.彩色电视机的AV/TV转换电路出故障后,可能会导致( B )的故障现象。
A.无光栅 B.无AV图像 C.无彩色 D.亮度不可调
87.彩色电视机中,亮度调节是通过改变( B )实现的。
A.亮度信号幅度大小 B.箝位电平的高低 C.预视放级增益 D.亮度信号延迟时间
88.彩色电视机某一频段收不到电视节目,原因可能是( D )。
A.高频头部分电路故障 B.中放部分电路故障 C.扫描电路故障 D.频段转换电压不正常
89.自动消磁电路中的消磁电阻开路将会引起( A )故障现象。
A.图像有色斑 B.图像偏色 C.图像模糊 D.图像彩色混乱并失真
90.电视机中AFC电路的作用是( B )。
A.控制本振频率 B.控制行频实现同步 C.控制场频实现同步 D.控制色副载波频率
91.ACC电路是根据( B )来调整色度信号的大小的。
A.色度信号的幅度 B.色同步信号的幅度 C.行同步信号的幅度 D.场同步信号的幅度
92.ANC电路指的是( A )电路。
A.自动噪声抑制 B.自动消色 C.自动清晰度控制 D.自动亮度限制 第5页
93.ABL电路的作用是限制图像的( A )
A.亮度 B.对比度 C.色饱和度 D.A与B
94.ABL电路指的是( A )电路。
A.自动亮度限制 B.自动频率微调 C.自动消色 D.自动包饱和度控制
95.彩色电视机中用于限制显像管的电子束流不超过预定值,从而保护显像管的电路是( C )。
A.AGC B.AFT C.ABL D.X射线保护
96.彩色电视机电路中,ARC电路指的是( )。
A.自动亮度限制 B.自动消色控制 C.自动清晰度控制 D.自动消磁
97.电视机开机时,自动消磁线圈中流过电流的变化情况是( B )。
A.由小到大 B.由大到小 C.固定不变 D.不能确定
98.当把电视机色饱和度电位器关到最小时,荧光屏上仍带有某种颜色,原因是( B )。
A.显像管老化 B.白平衡不良 C.会聚失调 D.色纯未调好
99.AFT电路指的是( B )电路。
A.自动亮度调节 B.自动频率微调 C.自动消色 D.自动色饱和度控制
100.下列是色同步信号的作用,请问哪一项是错误的( C )
A.用作ACC、ACK检波 B.用作ARC检波
C.传送基准副载波频率相位信息 D.传送逐行倒相信息
101.彩电亮度通道中应设置以下电路,请问哪一个是错误的( B )
A.ABL B.ACK C.钳位电路 D.4.43MHz陷波
102.行振荡器产生的行振荡信号的波形为( C )
A.正弦波 B.锯齿波 C.矩形波 D.三角波
103.行输出管工作于( A )状态。
A.开关 B.放大 C.截止 D.饱和
104.电视机中,场扫描电路停止工作时,将会出现( C )的故障现象。
A.无光栅 B.有光栅无图像 C.水平一条亮线 D.垂直—条亮线
105.场输出级的工作状态为( B )
A.开关 B.大功率放大 C.饱和 D.截止
106. 电视机中,行扫描电路停止工作时.将会出现( A )的故障现象。
A.无光栅 B.有光栅无图象 C.水平—条亮线 D.垂直一条亮线
107.行、场偏转线圈中的偏转磁场是由( C )流过形成的。
A.脉冲电流 B.正弦波电流 C.锯齿波电流 D.三角波电流
108.在复合同步信号中分离出场同步信号的电路是( A )电路。
A.积分 B.微分 C.频率分离 D.时间分离
109.场扫描电路中的锯齿波形成电路是由( A )组成的。
A.RC电路 B.LC电路 C.LR电路 D.RLC电路
110.场偏转线圈两端的电压波形是( C )
A.脉冲波 B.锯齿波 C.锯齿脉冲波 D.正弦波
111.屏幕上出现垂直一条亮线的原因可能是( D )
A.场扫描电路故障 B.行扫描电路故障 C.场偏转线圈开路 D.行偏转线圈开路
112.电视机屏幕上出现水平一条亮线的原因是( B )电路出现故障。
A.行扫描 B.场扫描 C.亮度通道 D.高频调谐器
113.当行扫描停止工作时,会出现( A )故障现象。
A.无光无声 B.有光无图 C.水平一条亮线 D.场幅变大
114.行输出电路产生的行逆程脉冲功能很多,下面哪个不是它的功能( D )
A.作AFC电路的比较信号 B. 作行消隐信号
C. 形成高中压供给显像管 D.形成低压供给电视主板
115.以下说法正确的是( C )
A 阻尼二极管与行管同时导通, B 阻尼二极管在正程期间均导通
C 阻尼二极管在正程前半段导通, D 阻尼二极管在正程后半段导通
116.在开关电源电路中,开关管输出的是( C )信号。
A.纯直流 B.纯交流 C.脉动直流 D.交直流
117.开关稳压电源中实现稳压的方法是( C )
A. 改变开关管的导通程度 B. 改变加到开关管基极电压的大小
C. 改变开关管的导通与截止时间 D. 改变输入到开关管的开关脉冲的幅度大小
三、 判断题
1.光电导摄像管的扫描电子束电流越大,则对应的输出图像信号电平越高。( √ )
2.电视接收机的增益主要是由中频电路实现的。( √ )
3.电视机图像的对比度调节是调节亮度信号的幅度。(√ )
4.电视残留边带发送是部分抑制上边带。( × )
5.高频调谐器微调的作用是要改变本振频率。( √ )
6.声表面波滤波器的作用是形成中频幅频特性曲线。( √ )
7.通过改变调谐电压,可以实现电视频段间的切换。( × )
8.图像的对比度越大,相应的清晰度越高。( × )
9.射频电视信号中,伴音载频比图像载频高 6.5 MHz 。( √ )
10.电视机中 AGC 电路的作用就是使中放和高放级的增益始终保持不变。( × )
11.显像管的阴极电压升高时,图像的亮度将增加。( × )
12.第二伴音中频信号与第一伴音中频信号一样,都是调频信号。( √ )
13. AFT 电压取自于视频检波器的输出信号。( × )
14.图像中放通道中,加入预中放的目的主要是为了提高中频放大器的增益。( × )
15.开关电源电路中的开关管的振荡频率为 50 Hz 左右。( × )
16. AFT 电路可以调节高频电视信号的频率,使图像稳定。( 错 )
17.图像中放的通频带会直接影响图像的清晰度。( 对 )
18.电子调谐器是用开关二极管实现高、低、U频段转换,由变容二极管进一步实现频道间转换。( 对 )
19.AGC电路的任务是要取得一个随信号电压变化的直流电压来控制中放和高放的增益。(对)
20.调频波的解调称为检波,调幅波的解调称为鉴频。( 错 )
21.色调就是指颜色的深浅程度。( 错 )
22.自动消磁电路出现故障.可能会导致开机烧保险现象。( 对 )
23.当显象管的某一阴极电压过高时,会出现单基色光栅现象。( 错 )
24.彩色电视机与黑白电视机的主要区别在于增加了解码器和采用彩色显象管。( 对 )
25.在彩色三要素中,色度指的是色调与亮度。 ( 错 )
26.由于在编码过程中对色差信号进行了压缩处理,因此在相应的解码器中必须对解调出的色差信号进行去压缩处理。 ( 对 )
27. PAL 制色同步信号的作用同 NTSC 制一样,仅是为了恢复基准的副载波信号。( 对 )
28. PAL 制是利用逐行倒相技术,克服相位色调失真的。(对 )
29.可见光就是指人们所说的“红、橙.黄、绿.青、蓝、紫”这七种光。 ( 错 )
30.利用频率分离方法可以完成第二伴音信号与彩色全电视信号的分离任务。( 对 )
31.利用时间分离方法可以完成复合同步信号与亮度信号的分离任务。 ( 错 )
32.利用频率分离方法可以把色度与亮度信号分离开来。 ( 对 )
33.由于色度信号的两个色差分量的频谱交错,因此可以利用频率分离的方法将两个色差分量分离开来。 ( 错 )
34.若电视信号的直流成分丢失,则图像的背景亮度会出现失真。 ( 对 )
35. ABL 电路的作用就是为了限制显像管的阳极电流过大。 ( 对 )
36.色纯度就是指单色光栅的纯净程度。 ( 对 )
37.暗平衡调整一般是通过改变显象管三个阴极的直流电位实现的。 ( 对 )
38.亮平衡调整是通过改变加到显像管三个阴极的三基色激励信号幅度大小比例来实现的( 对 )
39.三基色原理说明了用 R 、 G 、 B 三种基色按一定比例混合,可得到自然界中绝大多数的彩色。 ( 对 )
40.三基色原理说明了用 R 、 G 、 B 三种基色按相同比例混合时,可得到自然界中绝大多数的彩色。 ( 错 )
41.利用三基色混合成的彩色的色调和色饱和度由参与混合的三基色的比例决定。 (对 )
42. PAL 解码器中,梳状滤波器输出的信号为 R — Y 和 B — Y 。 ( 错 )
43.亮度通道中,箝位电路的作用就是恢复亮度信号中的直流成分。 ( 对 )
44.色度信号的相位失真时,会引起彩色的色饱和度失真。 ( 错 )
45.色同步信号丢失时,会导致 ACK 电路动作,关闭色度通道,只能看到黑白图像。 ( 对 )
46.彩色显像管的三个阴极上加的是彩色全电视信号。 ( 错 )
47.将三基色信号进行组合处理形成彩色全电视信号的过程称为编码。 ( 对 )
48.在 PAL 制电视机,每秒钟传送的图像是 50 帧。 ( 错 )
49.在色度通道中,利用 4.43MHz 的带通滤波器把亮度信号滤掉,取出色度 ( 含色同步 ) 信号。 ( 对 )
50.亮度通道中,利用 4 . 43 MHz 的带通滤波器把色度信号滤掉,取出亮度信号。 ( 错 )
51.彩色电视机显像管的三个阴极上加的是三个色差信号。 ( 错 )
52.美国的 NTSC 制电视机,视频信号带宽只有 4.2 MHz 。 ( 对 )
53.爬行现象是 PAL 制彩色电视机所特有的故障现象。 (对 )
54. PAL 制解码器中,超声延迟线损坏后会引起图像无彩色现象。 ( 对 )
55.当彩条偏色时,若加大色饱和度后彩条可接近正常颜色,说明是白平衡失调。 ( 对 )
56.自动消磁电路的作用是消除偏转线圈的磁场,防止显像管被磁化。 ( 错 )
57.利用幅度分离电路可以完成色同步信号与色度信号的分离。 ( 错 )
58.普及型彩色电视机大多采用梳状滤波器来分离色度与亮度信号。 ( 错 )
59.彩色显像管中,起选色作用的是荫罩板。 ( 对 )
60.美国的 NTSC 制电视机,色副载波频率为 3.58MHz 。 ( 对 )
61. PAL 制中的逐行倒相就是将整个色度信号倒相。 (错 )
62. PAL 制色同步信号的相位固定为 180 0。 ( 错 )
63.色度信号和色同步信号都是在行扫描正程时间出现的。 ( 错 )
64.利用频率分离电路可以把色度信号与色同步信号分开。 ( 错 )
65. ARC 电路的作用就是在接收黑白电视节目时,自动将色副载波陷波电路断开,而在接收彩色电视节目时自动将色副载波陷波电路接通。 (对 )
66.轮廓补偿电路 ( 勾边电路 ) 实质上就是一个亮度信号的高频补偿电路。 ( 对 )
67.在彩色电视机中, AGC 电路的作用就是当输入信号变化时,保持高放和中放级的增益不变。 ( 错 )
68.彩色电视信号与黑白电视信号的区别在于彩色电视信号中有一个色度信号。 (对 )
69. PAL 制与 NTSC 制之间可以兼容收看。 ( 错 )
70.彩色电视机信号中的三个色差信号间是彼此独立的。 (错 )
71. PAL 制中,梳状滤波器的精确延迟时间为 64us 。( 错 )
展开阅读全文
