工厂供电复习概要
---靓仔祥
第一章
1、工厂供电：就是指工厂所需电能的供应和分配；基本要求：安全，可靠，优质，经济。
2、6-10kv 中型工厂 电源进线->配电所->车间变电所->用户；
35Kv以上的中型工厂->电源进线->总降压变电所->北电所->车间变电所->用户；
总降压变电所：将大电压等级变换为6-10kv变电所；
车间变电所：将6-10kv转为380v的变电所；
配电所：接收和分配电能； 变电所：接收，转换电压，分配电能；
母线：（汇流排） 收集 分配电能；
3、工厂供电系统：从电源进线起到用电设备的进线端；
电力系统：（1）发电厂+用户+变配电所+电力线路；
（2）发电+变电+输电+配电+用户；
电网：电力线路+变配电所；
动力系统：电力系统+动力部分+热能用户
衡量电能质量：频率和电压；电压质量：偏差 波动 波形；
4、电网的额定电压是一个平均电压；
电压相关计算(1) 电网的电压 基本依据：国家规定的平均电压；
（2）用电设备的额定电压=规定为同级电网额定电压
（3）发电机Ug=（1+5%）同级电网；

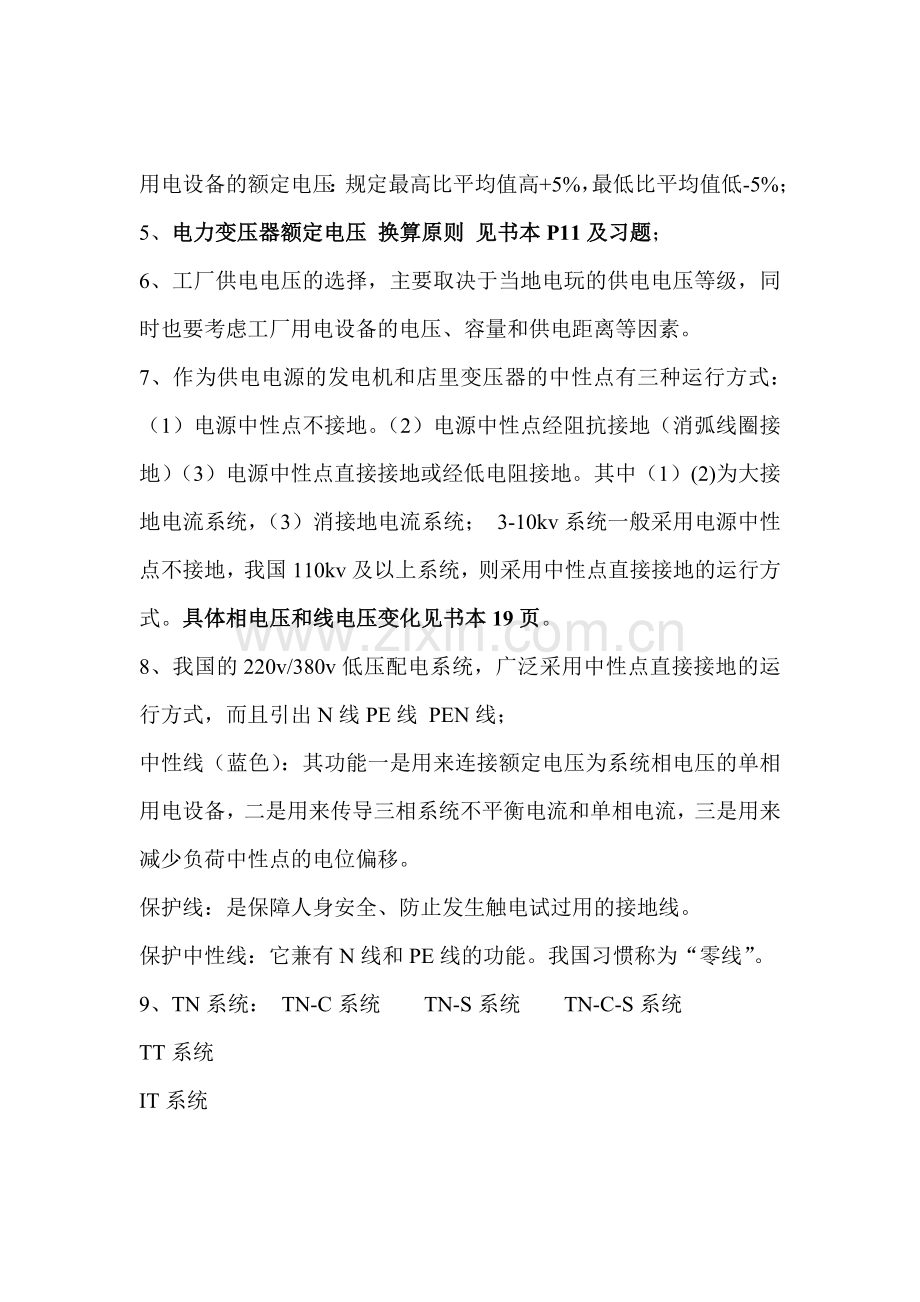

用电设备的额定电压：规定最高比平均值高+5%，最低比平均值低-5%；
5、电力变压器额定电压 换算原则 见书本P11及习题；
6、工厂供电电压的选择，主要取决于当地电玩的供电电压等级，同时也要考虑工厂用电设备的电压、容量和供电距离等因素。
7、作为供电电源的发电机和店里变压器的中性点有三种运行方式：（1）电源中性点不接地。（2）电源中性点经阻抗接地（消弧线圈接地）（3）电源中性点直接接地或经低电阻接地。其中（1）(2)为大接地电流系统，（3）消接地电流系统； 3-10kv系统一般采用电源中性点不接地，我国110kv及以上系统，则采用中性点直接接地的运行方式。具体相电压和线电压变化见书本19页。
8、我国的220v/380v低压配电系统，广泛采用中性点直接接地的运行方式，而且引出N线PE线 PEN线；
中性线（蓝色）：其功能一是用来连接额定电压为系统相电压的单相用电设备，二是用来传导三相系统不平衡电流和单相电流，三是用来减少负荷中性点的电位偏移。
保护线：是保障人身安全、防止发生触电试过用的接地线。
保护中性线：它兼有N线和PE线的功能。我国习惯称为“零线”。
9、TN系统： TN-C系统 TN-S系统 TN-C-S系统
TT系统
IT系统
