不锈钢材质耐氯离子腐蚀标准以及不锈钢鉴别知识.doc

不锈钢材质耐氯离子腐蚀标准参考

关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》
一书第179页,明确约定:
⑴、T304不锈钢  氯离子含量为0-200mg/L
⑵、T316不锈钢  氯离子含量为＜1000mg/L
⑶、T317不锈钢  氯离子含量为＜5000mg/L

选择影响因素除了上述的循环水中氯离子含量多少、水的温度和被冷却介质的温度外，还有循环冷却水的酸碱度，同样的氯离子含量，在酸性环境下腐蚀性增强，反之减弱。如316不锈钢材料，对于1．20×10I4(120 ppm， )氯离子含量的循环冷却水，在pH值为5时，不腐蚀的合适温度为：4o℃，在pH值为9时，不腐蚀的合适温度可以大于130℃

202不锈钢相关资料：
202不锈钢相当于我国的 1Cr18Mn8Ni5N,其中Cr前面的1是表示它的平均碳含量为0.1%（实际≤0.12%）。
奥氏体不锈钢按其化学成分又分为铬镍系（美国为300系）奥氏体不锈钢和铬锰系（美国为200系）奥氏体不锈钢两个系列。
　　铬锰系（200系）奥氏体不锈钢实在铬镍系奥氏体不锈钢基础上，往钢中加入锰和（或）氮代替贵重金属镍元素而发展起来的，它的奥氏体元素，除锰之外还有氮，一般还有适量的镍（4%~6%）。钢中锰起稳定奥氏体的作用。由于氮强烈的形成并稳定奥氏体且起很好的固溶强化作用，提高了奥氏体不锈钢的强度，因此这个系列的不锈钢，适宜在承受较重负荷而耐蚀性要求不太高的设备和部件上使用。
在200系列的不锈钢中，是用足够的锰和氮来代替镍，镍的含量越低，所需要加入的锰和氮就越高，形成100%的奥氏体结构，因此200系不锈钢具备奥氏体钢的无磁特性。但由于抗晶间腐蚀和抗点腐蚀能力明显低于300系不锈钢，使用范围具有局限性。
四种不锈钢的鉴别方法
　　①光谱：用高压电激发光谱枪（该仪器体积小，携带方便）打光谱可定性区分出钢的元素种类，以及含量的大致高低。

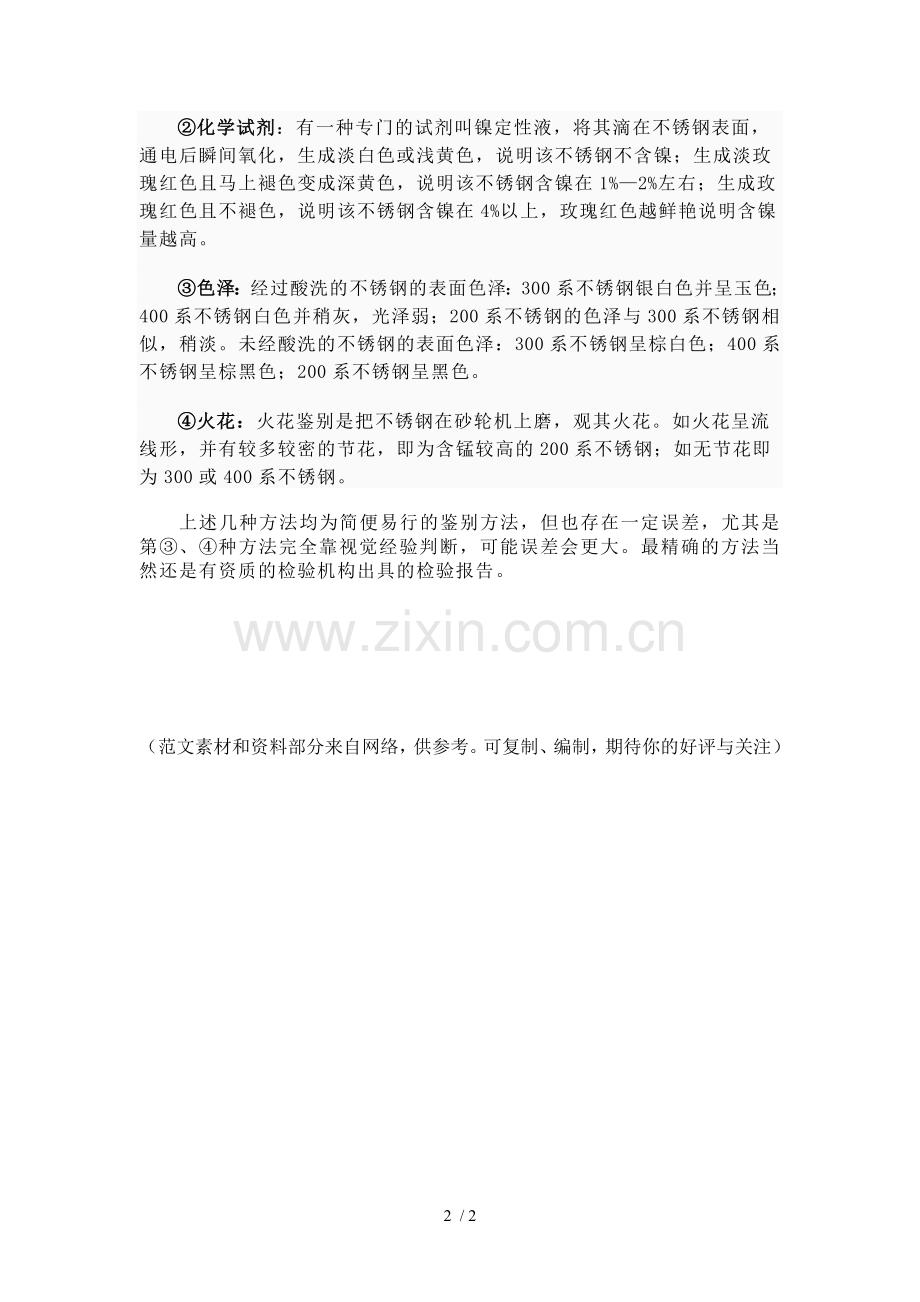

　　②化学试剂：有一种专门的试剂叫镍定性液，将其滴在不锈钢表面，通电后瞬间氧化，生成淡白色或浅黄色，说明该不锈钢不含镍；生成淡玫瑰红色且马上褪色变成深黄色，说明该不锈钢含镍在1%—2%左右；生成玫瑰红色且不褪色，说明该不锈钢含镍在4%以上，玫瑰红色越鲜艳说明含镍量越高。
　　③色泽：经过酸洗的不锈钢的表面色泽：300系不锈钢银白色并呈玉色；400系不锈钢白色并稍灰，光泽弱；200系不锈钢的色泽与300系不锈钢相似，稍淡。 未经酸洗的不锈钢的表面色泽：300系不锈钢呈棕白色；400系不锈钢呈棕黑色；200系不锈钢呈黑色。
　　④火花：火花鉴别是把不锈钢在砂轮机上磨，观其火花。如火花呈流线形，并有较多较密的节花，即为含锰较高的200系不锈钢；如无节花即为300或400系不锈钢。
　　上述几种方法均为简便易行的鉴别方法，但也存在一定误差，尤其是第③、④种方法完全靠视觉经验判断，可能误差会更大。最精确的方法当然还是有资质的检验机构出具的检验报告。

（范文素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）

2 / 2
