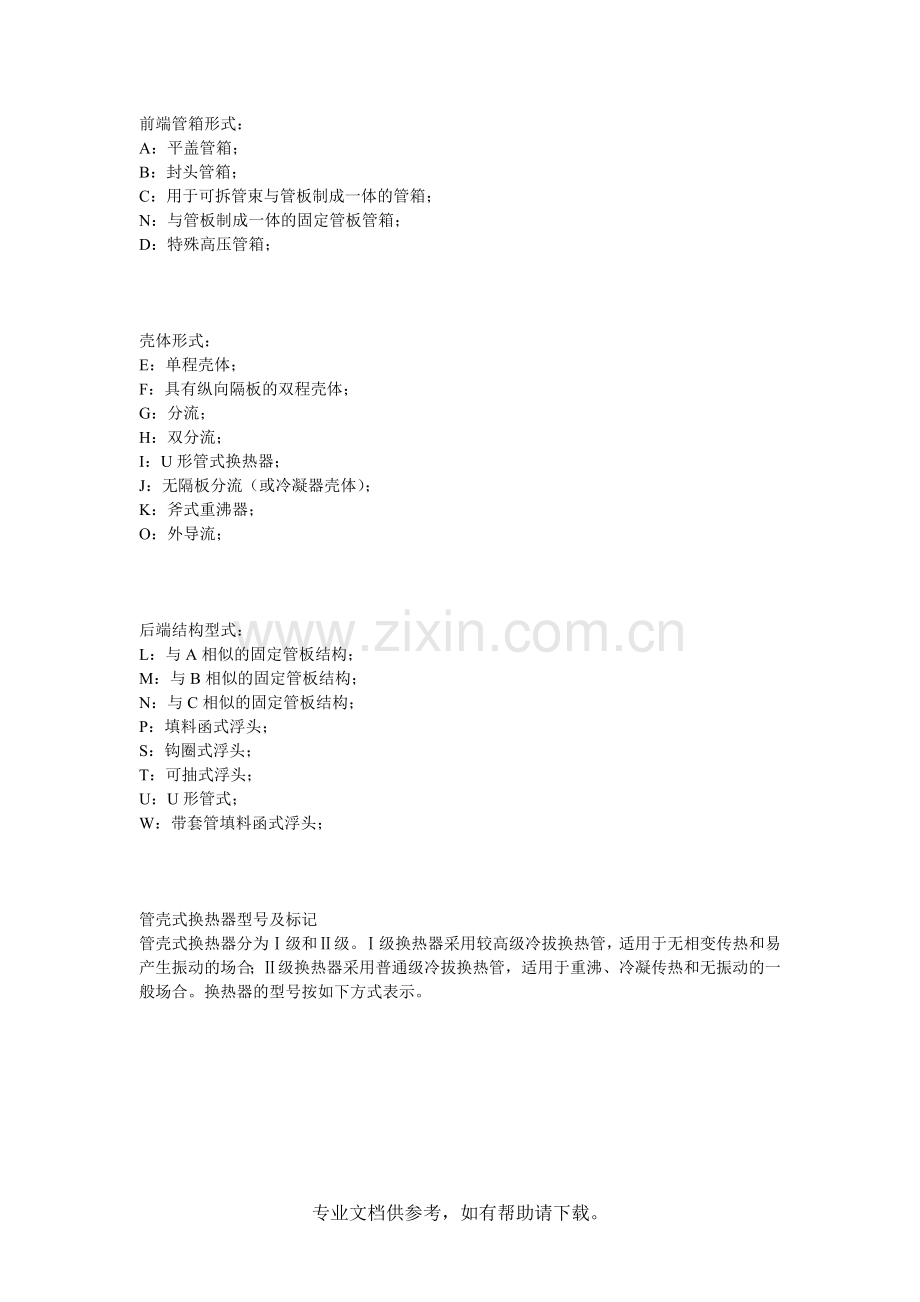

前端管箱形式：
A：平盖管箱；
B：封头管箱；
C：用于可拆管束与管板制成一体的管箱；
N：与管板制成一体的固定管板管箱；
D：特殊高压管箱；

壳体形式：
E：单程壳体；
F：具有纵向隔板的双程壳体；
G：分流；
H：双分流；
I：U形管式换热器；
J：无隔板分流（或冷凝器壳体）；
K：斧式重沸器；
O：外导流；

后端结构型式：
L：与A相似的固定管板结构；
M：与B相似的固定管板结构；
N：与C相似的固定管板结构；
P：填料函式浮头；
S：钩圈式浮头；
T：可抽式浮头；
U：U形管式；
W：带套管填料函式浮头；

管壳式换热器型号及标记
管壳式换热器分为Ⅰ级和Ⅱ级。Ⅰ级换热器采用较高级冷拔换热管，适用于无相变传热和易产生振动的场合；Ⅱ级换热器采用普通级冷拔换热管，适用于重沸、冷凝传热和无振动的一般场合。换热器的型号按如下方式表示。

I级或Ⅱ级换热器
管/壳程数，单壳程时只写Nt
LN—公称长度/m，d—换热管外径/mm
公称换热面积/m2
管/壳程设计压力/MPa，压力相等时只写Pt
公称直径/m，对釜式重沸器为：管箱内直径/圆筒内直径
第一个字母表示前端管箱形式
第二个字母表示壳体形式
第三个字母表示后端结构形式
见上表

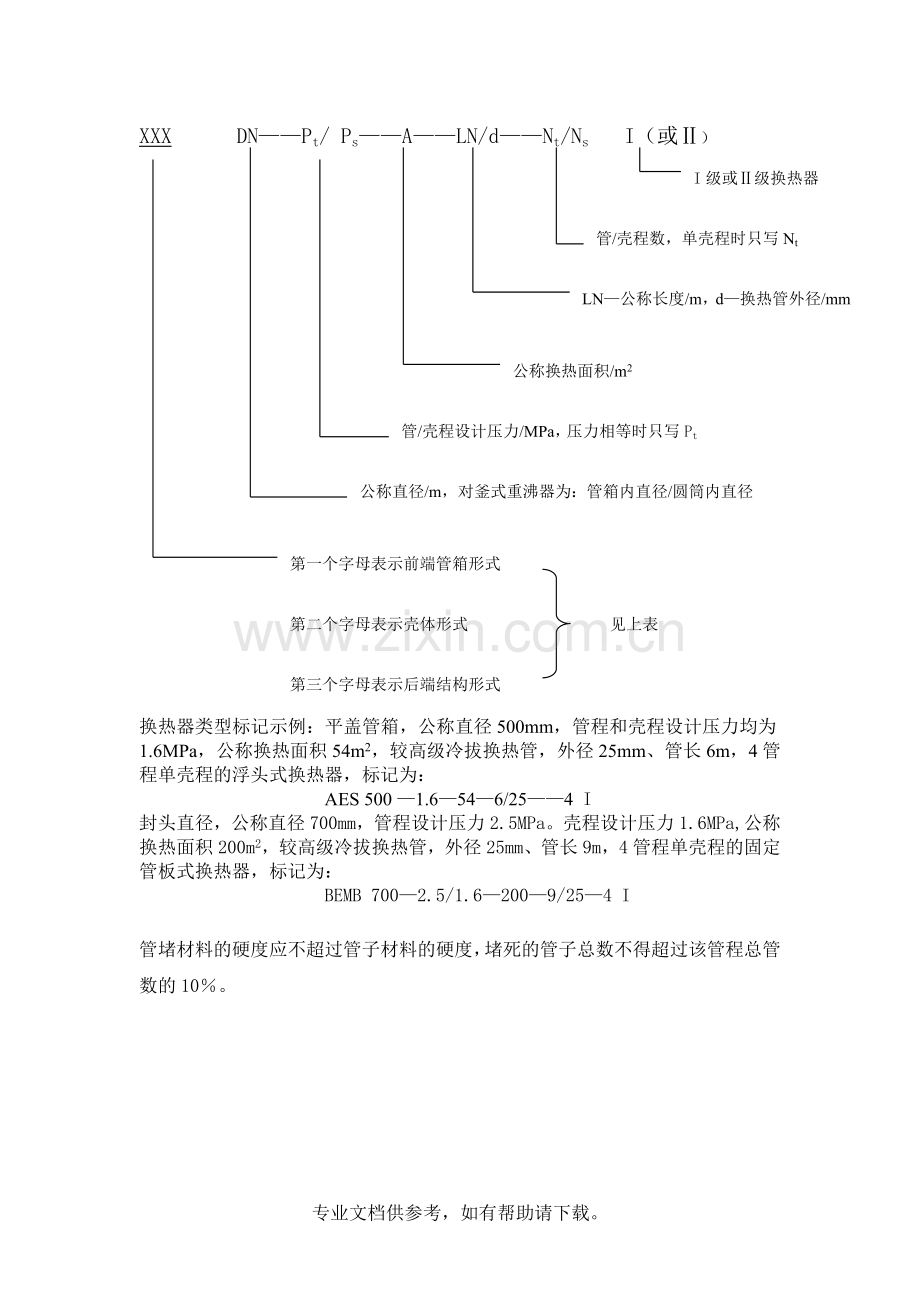

XXX DN——Pt/ Ps——A——LN/d——Nt/Ns I（或Ⅱ）

换热器类型标记示例：平盖管箱，公称直径500mm，管程和壳程设计压力均为1.6MPa，公称换热面积54m2，较高级冷拔换热管，外径25mm、管长6m，4管程单壳程的浮头式换热器，标记为：
AES 500 —1.6—54—6/25——4 I
封头直径，公称直径700mm，管程设计压力2.5MPa。壳程设计压力1.6MPa,公称换热面积200m2，较高级冷拔换热管，外径25mm、管长9m，4管程单壳程的固定管板式换热器，标记为：
BEMB 700—2.5/1.6—200—9/25—4 I

管堵材料的硬度应不超过管子材料的硬度，堵死的管子总数不得超过该管程总管数的10％。
