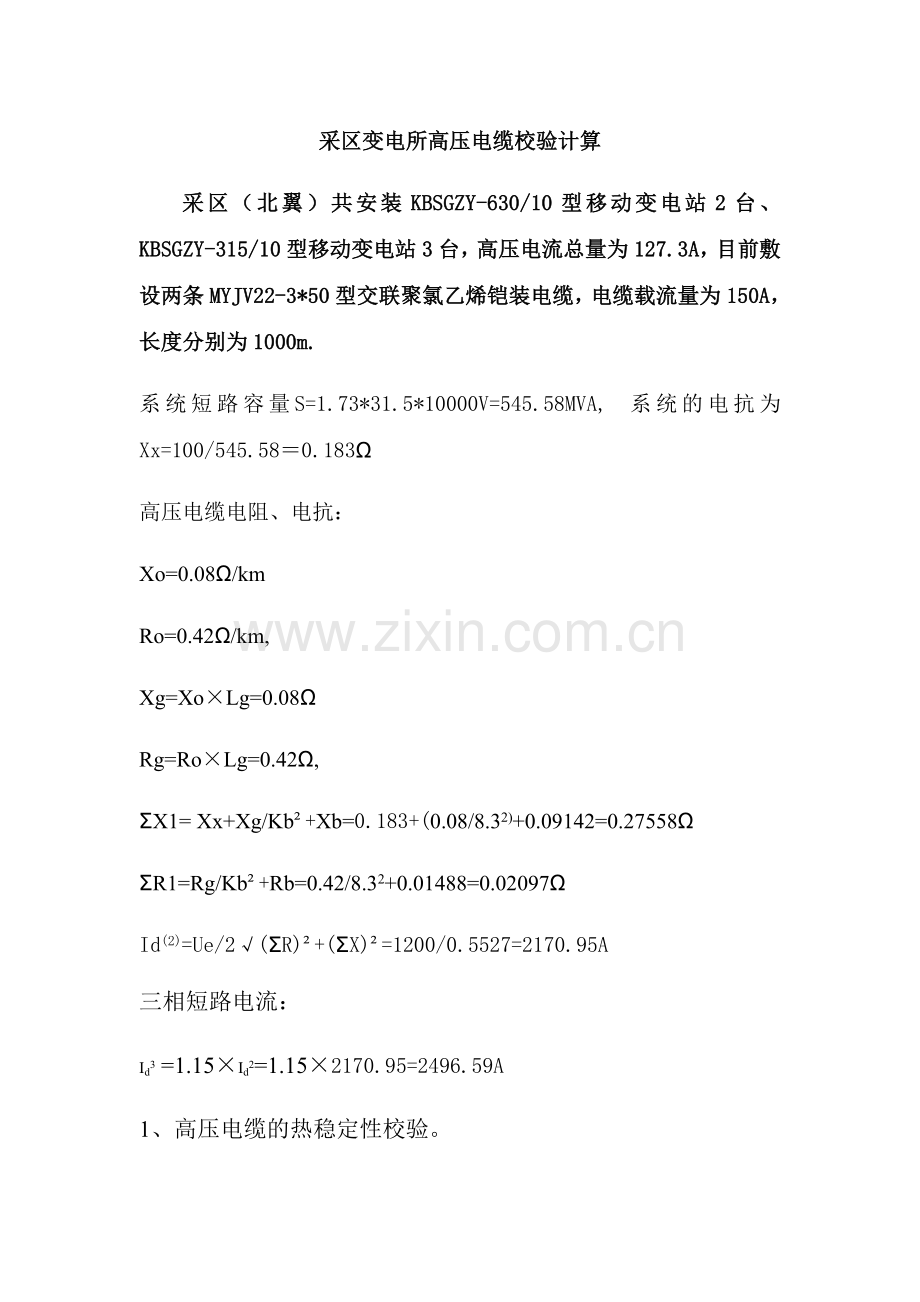

采区变电所高压电缆校验计算
采区（北翼）共安装KBSGZY-630/10型移动变电站2台、KBSGZY-315/10型移动变电站3台，高压电流总量为127.3A，目前敷设两条MYJV22-3*50型交联聚氯乙烯铠装电缆，电缆载流量为150A，长度分别为1000m.
系统短路容量S=1.73*31.5*10000V=545.58MVA, 系统的电抗为Xx=100/545.58＝0.183Ω
高压电缆电阻、电抗：
Xo=0.08Ω/km
Ro=0.42Ω/km,
Xg=Xo×Lg=0.08Ω
Rg=Ro×Lg=0.42Ω,
ΣX1= Xx+Xg/Kb²+Xb=0.183+(0.08/8.32)+0.09142=0.27558Ω
ΣR1=Rg/Kb²+Rb=0.42/8.32+0.01488=0.02097Ω
Id(2)=Ue/2√(ΣR)²+(ΣX)²=1200/0.5527=2170.95A
三相短路电流：
Id3 =1.15×Id2=1.15×2170.95=2496.59A
1、高压电缆的热稳定性校验。
电缆最小允许热稳定截面积：
Smin=Id3=2496.59=15.6mm2
其中：----断路器分断时间，一般取0.25s；
C——电缆的热稳定系数，交联聚乙烯绝缘电力电缆短路允许温度120℃时，热稳定系数取80
最小允许热稳定截面积15.6mm2<50mm2（使用电缆截面）
因此高压电缆的热稳定性符合要求。
2、导线截面积计算公式(导线距离/压降/电流关系)
铜线 S=IL÷(54.4×ΔU)；=126A*1000/(54.4*52)=44.46mm2
I-导线中通过的最大电流(A)=P/1.732*U=126A
（计算线路电流I ，公式：I= P/1.732×U ，其中： P-功率，用“千瓦”U-电压，单位kV；计算线路电阻R，公式：R=ρ（0.0175）×L/S=0.35，其中： ρ-导体电阻率，铜芯电缆用0.0175代入L—线路长度，用“米”代入S-电缆的标称截面；ΔU-允许的压降(V);计算线路压降，公式：ΔU=I×R=52。
L-导线长度(m);S-导线的截面积(平方毫米)
计算电缆截面45mm2<50mm2（使用电缆截面）符合要求
3、电缆载流量计算：
安装设备总高压电流为36*2+18*3=126A；MYJV22-3×50载流量为150A；126A<150A
经以上计算：MYJV22-3×50 8.7/10型电缆符合要求。
