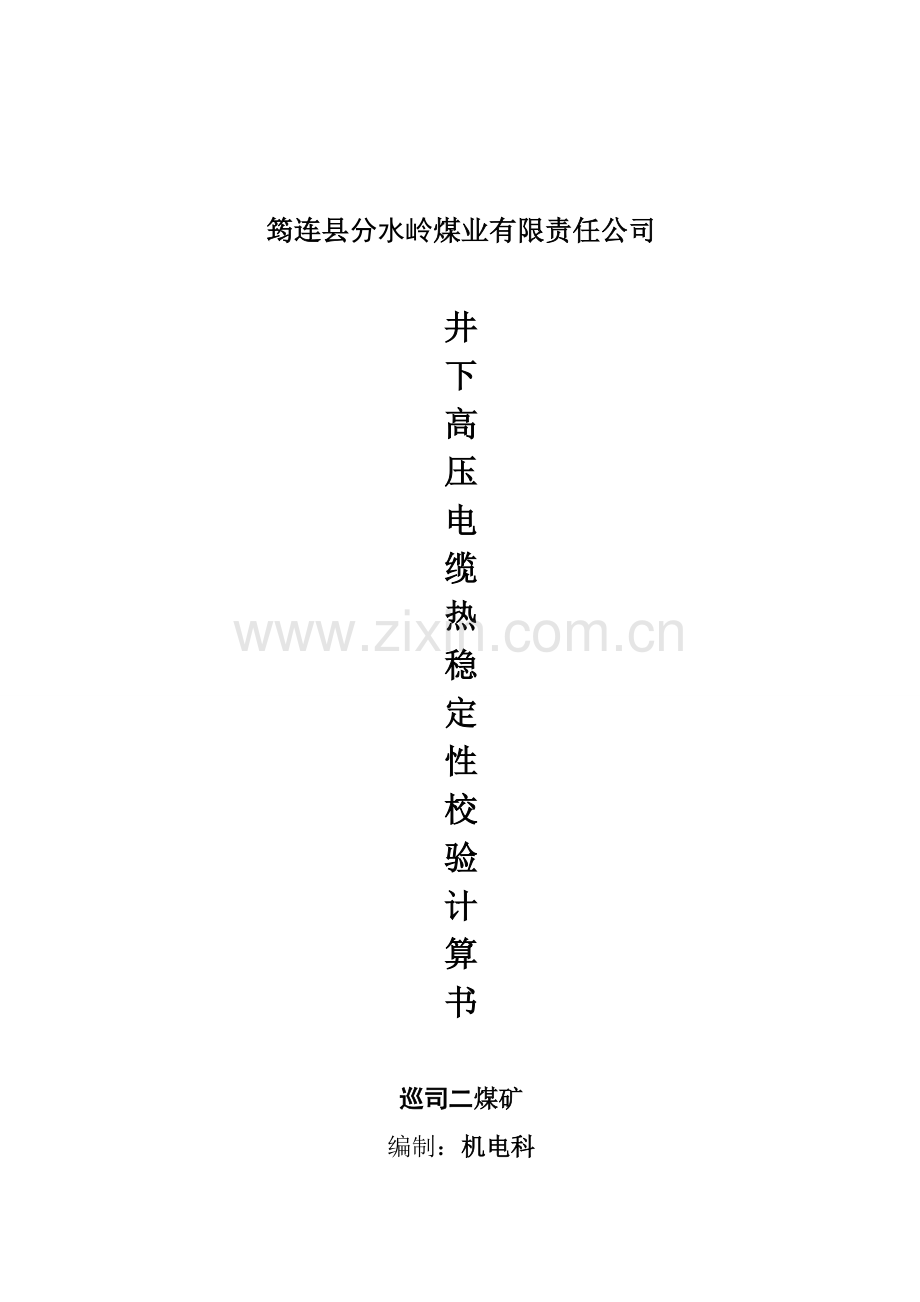

筠连县分水岭煤业有限责任公司

井
下
高
压
电
缆
热
稳
定
性
校
验
计
算
书

巡司二煤矿
编制：机电科

筠连县分水岭煤业有限责任公司

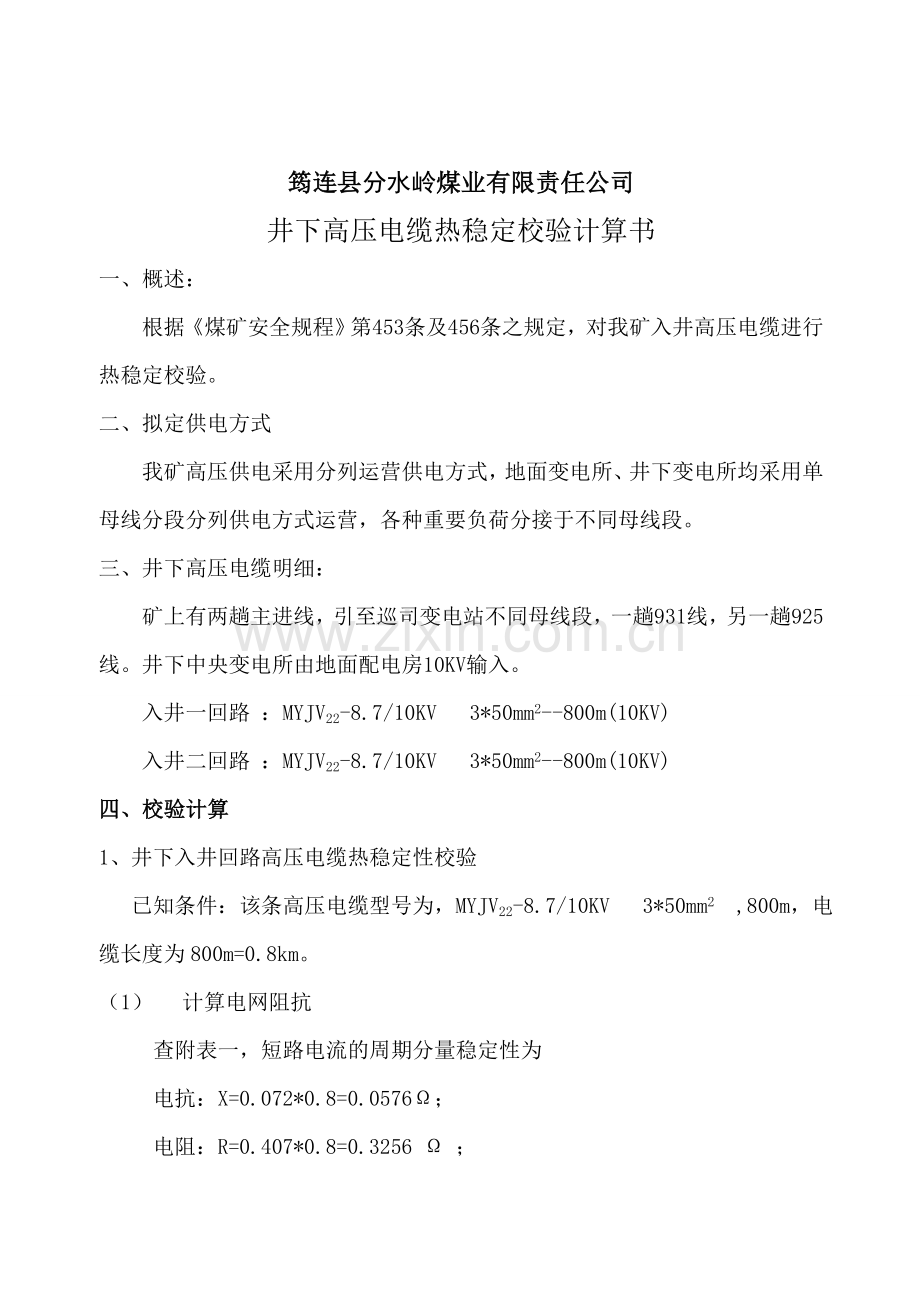

井下高压电缆热稳定校验计算书
一、概述：
根据《煤矿安全规程》第453条及456条之规定，对我矿入井高压电缆进行热稳定校验。
二、拟定供电方式
我矿高压供电采用分列运营供电方式，地面变电所、井下变电所均采用单母线分段分列供电方式运营，各种重要负荷分接于不同母线段。
三、井下高压电缆明细：
矿上有两趟主进线，引至巡司变电站不同母线段，一趟931线，另一趟925线。井下中央变电所由地面配电房10KV输入。
入井一回路 ：MYJV22-8.7/10KV 3*50mm2--800m(10KV)
入井二回路 ：MYJV22-8.7/10KV 3*50mm2--800m(10KV)
四、校验计算
1、井下入井回路高压电缆热稳定性校验
已知条件：该条高压电缆型号为，MYJV22-8.7/10KV 3*50mm2 ,800m，电缆长度为800m=0.8km。
（1） 计算电网阻抗
查附表一，短路电流的周期分量稳定性为
电抗：X=0.072*0.8=0.0576Ω；
电阻：R=0.407*0.8=0.3256 Ω ；
总阻抗：=0.3305Ω
(2)三相短路电流的计算

（3）电缆热稳定校验
由于断路器的燃弧时间及固有动作时间之和约为t=0.05S;
查附表二得热稳定计算系数取K=142;
故电缆最小热值稳定截面为

Smin<50mm2 故选用 MYJV22 -8.7/10KV 3*50 电缆热稳定校验合格，符合规定。
附表一：三相电缆在工作温度时的阻抗值（Ω/Km）
电缆截面S（mm2）
4
6
10
16
25
35
50
70
95
120
150
185
240
交联聚乙烯
R
4.988
3.325
2.035
1.272
0.814
0.581
0.407
0.291
0.214
0.169
0.136
0.11
0.085
X
0.093
0.093
0.087
0.082
0.075
0.072
0.072
0.069
0.069
0.069
0.07
0.07
0.07

附表二 不同绝缘导体的热稳定计算系数
绝缘材料
芯线起始温度（°C）
芯线最高允许温度（°C）
系数K
聚氯乙烯
70
160
115（114）
普通橡胶
75
200
131
乙丙橡胶
90
250
143（142）
油浸纸绝缘
80
160
107
交联聚乙烯
90
250
142
