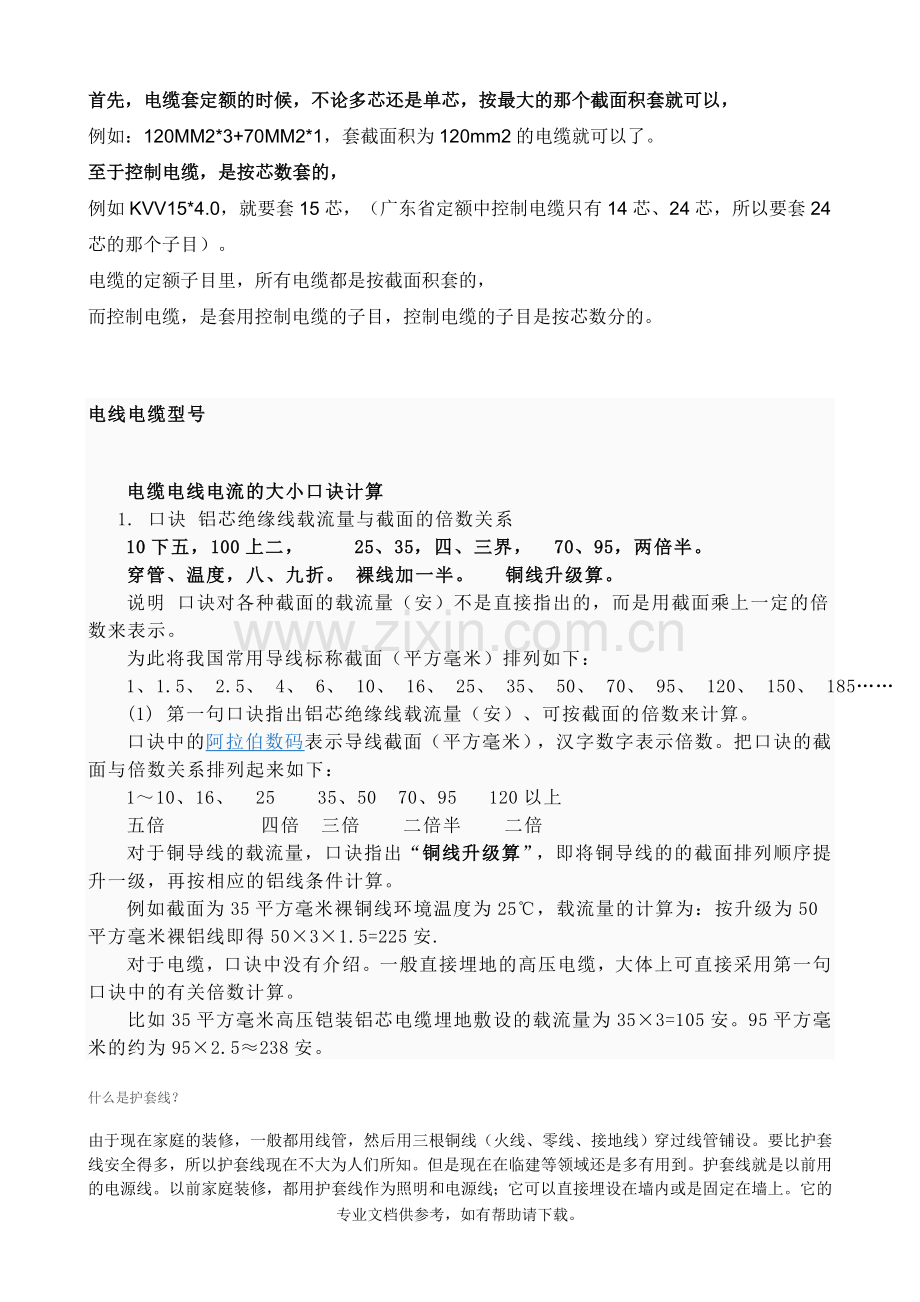

首先，电缆套定额的时候，不论多芯还是单芯，按最大的那个截面积套就可以，例如：120MM2*3+70MM2*1，套截面积为120mm2的电缆就可以了。至于控制电缆，是按芯数套的，例如KVV15*4.0，就要套15芯，（广东省定额中控制电缆只有14芯、24芯，所以要套24芯的那个子目）。电缆的定额子目里，所有电缆都是按截面积套的，而控制电缆，是套用控制电缆的子目，控制电缆的子目是按芯数分的。电线电缆型号电缆电线电流的大小口诀计算 1. 口诀 铝芯绝缘线载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界， 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。 铜线升级算。 说明 口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。 为此将我国常用导线标称截面（平方毫米）排列如下： 1、1.5、 2.5、 4、 6、 10、 16、 25、 35、 50、 70、 95、 120、 150、 185 (1) 第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。 口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下： 110、16、 25 35、50 70、95 120以上 五倍 四倍 三倍 二倍半 二倍 对于铜导线的载流量，口诀指出“铜线升级算”，即将铜导线的的截面排列顺序提升一级，再按相应的铝线条件计算。 例如截面为35平方毫米裸铜线环境温度为25，载流量的计算为：按升级为50平方毫米裸铝线即得5031.5=225安. 对于电缆，口诀中没有介绍。一般直接埋地的高压电缆，大体上可直接采用第一句口诀中的有关倍数计算。 比如35平方毫米高压铠装铝芯电缆埋地敷设的载流量为353=105安。95平方毫米的约为952.5238安。 什么是护套线？由于现在家庭的装修，一般都用线管，然后用三根铜线（火线、零线、接地线）穿过线管铺设。要比护套线安全得多，所以护套线现在不大为人们所知。但是现在在临建等领域还是多有用到。护套线就是以前用的电源线。以前家庭装修，都用护套线作为照明和电源线；它可以直接埋设在墙内或是固定在墙上。它的好处在于 可以省去穿线管或者传线槽，由外边的一层护套绝缘代替，敷设方便，快捷，外观好看，使用安全，是连接家用移动插板，冰箱或者空调等电器的最佳选择。护套线其实可以理解为两根或者三根并列平行的BV电线，BV电线本来有绝缘胶皮的，在三根或者两根并列平行的BV线外面再裹一层胶皮这层胶皮就是护套线。护套线也是一种最常用的家用电线，布电线，通常是由三芯或者两芯组成的。护套线型号：常用的铜护套线一般有：bvv，bvvb，rvv，rvvb，还有铝护套线blvv，blvvb护套线可分为硬护套线（bvv，bvvb，blvv，blvvb）和软护套线（rvv，rvvb）两种。按其应用环境和形状也可分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。以上护套线中L:代表铝芯V:代表聚氯乙烯绝缘V:代表聚氯乙烯护套R-软最常用的4种护套线规格：BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB 铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）部分BVV芯数截面（mm2） 外径（mm） 安全载流量（A）11.0 3.84.5 1811.5B 4.35.2 2312.5B 4.96.0 3214B 5.46.8 4116B 6.07.4 54110 7.28.8 7221.5B 8.610.5 1922.5B 9.812.0 2624B 10.513.0 3526B 11.514.5 44210 15.018.0 60部分BVVB芯数截面（mm2） 外径（mm） 安全载流量（A）21.0 4.06.24.87.4 1521.5 4.47.05.48.422.5 5.28.46.29.824 5.69.67.211.526 6.410.58.013.0210 7.813.09.616.0专业文档供参考，如有帮助请下载。
