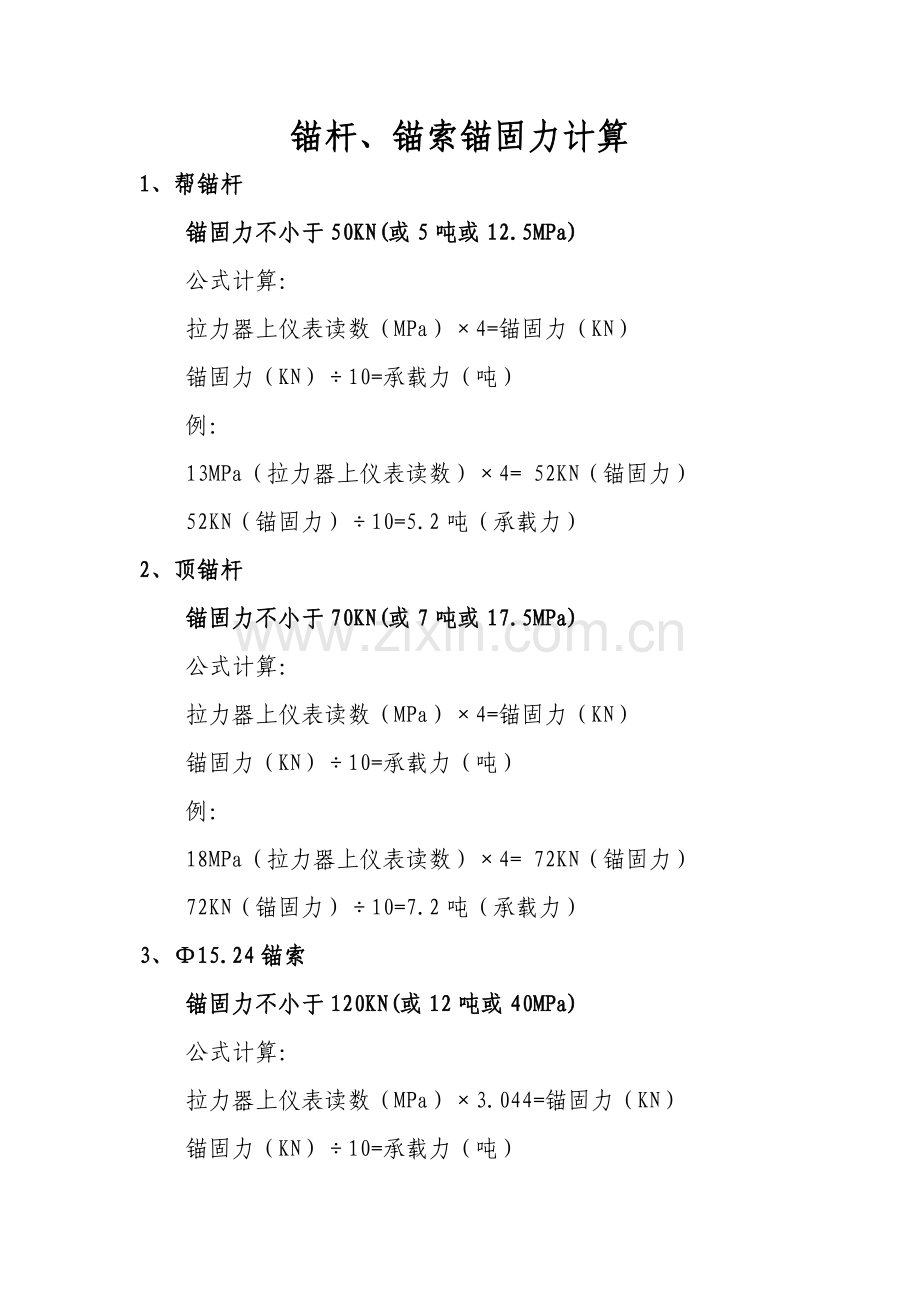

锚杆、锚索锚固力计算
1、帮锚杆
锚固力不小于50KN(或5吨或12.5MPa)
公式计算：
拉力器上仪表读数（MPa）×4=锚固力（KN）
锚固力（KN）÷10=承载力（吨）
例：
13MPa（拉力器上仪表读数）×4= 52KN（锚固力）
52KN（锚固力）÷10=5.2吨（承载力）
2、顶锚杆
锚固力不小于70KN(或7吨或17.5MPa)
公式计算：
拉力器上仪表读数（MPa）×4=锚固力（KN）
锚固力（KN）÷10=承载力（吨）
例：
18MPa（拉力器上仪表读数）×4= 72KN（锚固力）
72KN（锚固力）÷10=7.2吨（承载力）
3、Ф15.24锚索
锚固力不小于120KN(或12吨或40MPa)
公式计算：
拉力器上仪表读数（MPa）×3.044=锚固力（KN）
锚固力（KN）÷10=承载力（吨）

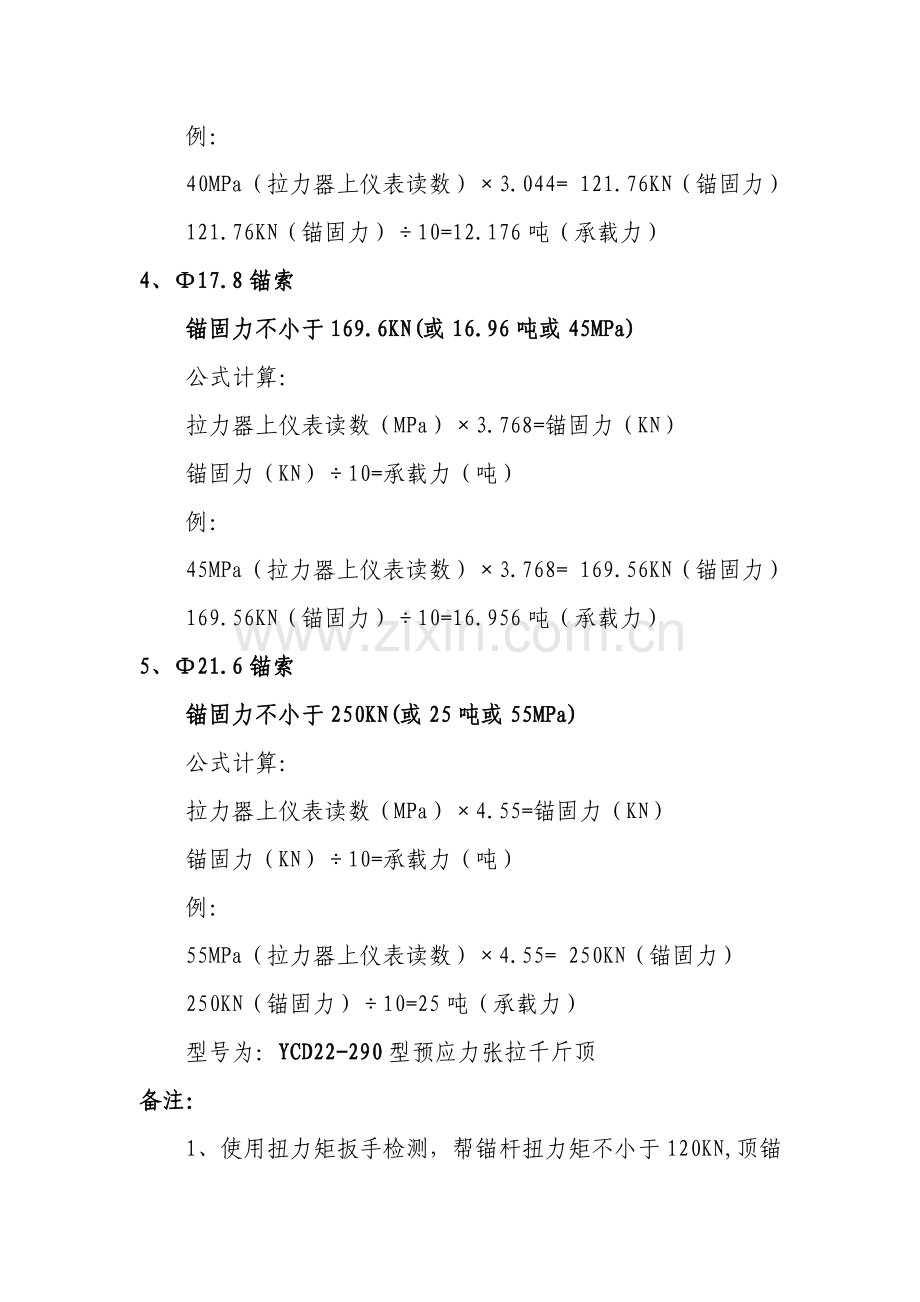

例：
40MPa（拉力器上仪表读数）×3.044= 121.76KN（锚固力）
121.76KN（锚固力）÷10=12.176吨（承载力）
4、Ф17.8锚索
锚固力不小于169.6KN(或16.96吨或45MPa)
公式计算：
拉力器上仪表读数（MPa）×3.768=锚固力（KN）
锚固力（KN）÷10=承载力（吨）
例：
45MPa（拉力器上仪表读数）×3.768= 169.56KN（锚固力）
169.56KN（锚固力）÷10=16.956吨（承载力）
5、Ф21.6锚索
锚固力不小于250KN(或25吨或55MPa)
公式计算：
拉力器上仪表读数（MPa）×4.55=锚固力（KN）
锚固力（KN）÷10=承载力（吨）
例：
55MPa（拉力器上仪表读数）×4.55= 250KN（锚固力）
250KN（锚固力）÷10=25吨（承载力）
型号为：YCD22-290型预应力张拉千斤顶
备注：
1、使用扭力矩扳手检测，帮锚杆扭力矩不小于120KN,顶锚杆扭力矩不小于150KN。
2、井下排版填写记录，均填锚固力（帮锚杆50KN、顶锚杆70 KN、Ф15.24锚索120KN、Ф17.8锚索169.6KN）。
3、检测设备型号：
锚杆拉力计型号：LSZ200型锚杆拉力计
Ф15.24锚索拉力计型号：YCD-180-1型预应力张拉千斤顶
Ф17.8锚索拉力计型号：YCD18-200型张拉千斤顶
21.6锚索承载力为504KN
