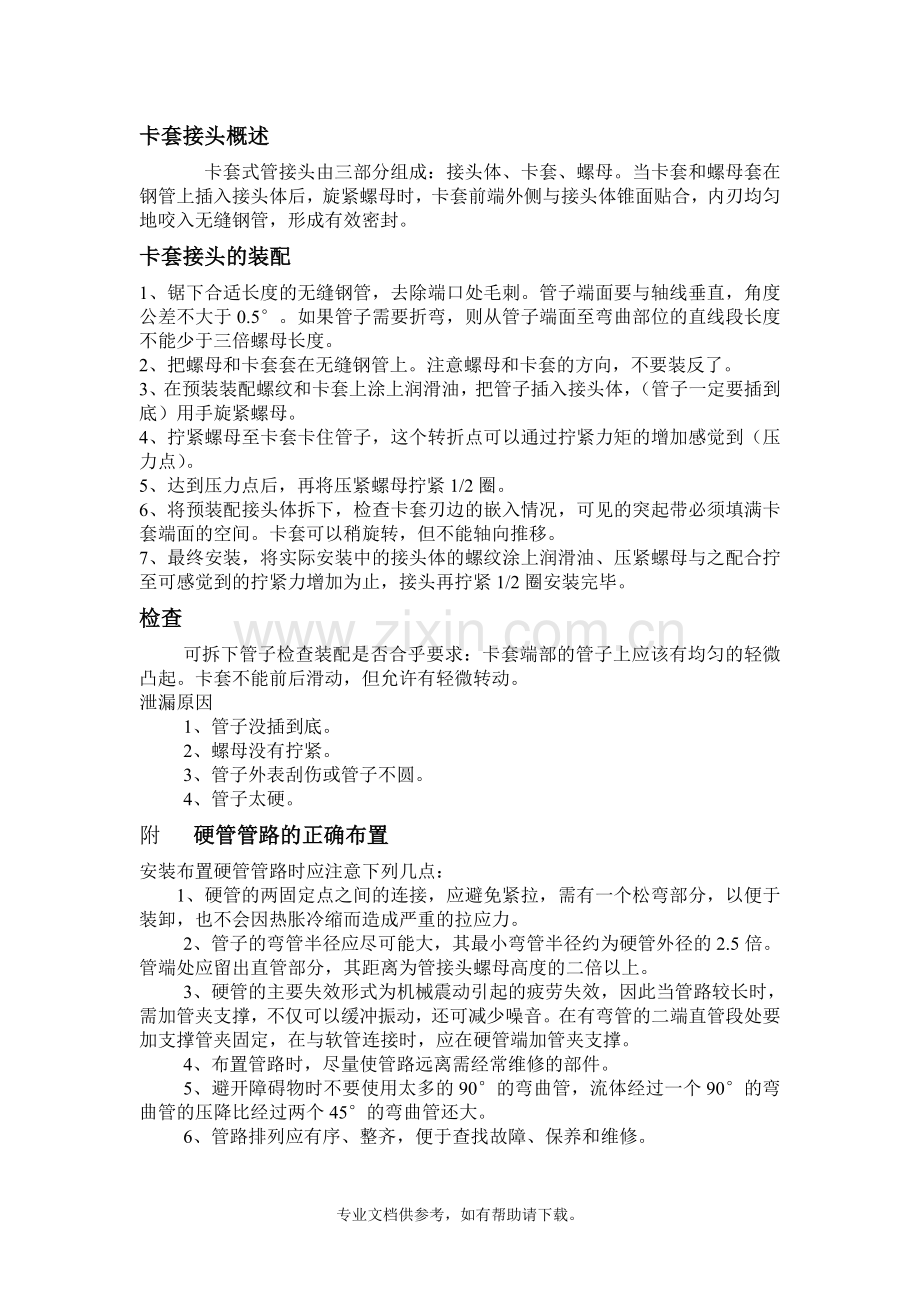

卡套接头概述
卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。
卡套接头的装配
1、锯下合适长度的无缝钢管，去除端口处毛刺。管子端面要与轴线垂直，角度公差不大于0.5°。如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。
2、把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向，不要装反了。
3、在预装装配螺纹和卡套上涂上润滑油，把管子插入接头体，（管子一定要插到底）用手旋紧螺母。
4、拧紧螺母至卡套卡住管子，这个转折点可以通过拧紧力矩的增加感觉到（压力点）。
5、达到压力点后，再将压紧螺母拧紧1/2圈。
6、将预装配接头体拆下，检查卡套刃边的嵌入情况，可见的突起带必须填满卡套端面的空间。卡套可以稍旋转，但不能轴向推移。
7、最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止，接头再拧紧1/2圈安装完毕。
检查
可拆下管子检查装配是否合乎要求：卡套端部的管子上应该有均匀的轻微凸起。卡套不能前后滑动，但允许有轻微转动。
泄漏原因
1、管子没插到底。
2、螺母没有拧紧。
3、管子外表刮伤或管子不圆。
4、管子太硬。
附 硬管管路的正确布置
安装布置硬管管路时应注意下列几点：
1、硬管的两固定点之间的连接，应避免紧拉，需有一个松弯部分，以便于装卸，也不会因热胀冷缩而造成严重的拉应力。
2、管子的弯管半径应尽可能大，其最小弯管半径约为硬管外径的2.5倍。管端处应留出直管部分，其距离为管接头螺母高度的二倍以上。
3、硬管的主要失效形式为机械震动引起的疲劳失效，因此当管路较长时，需加管夹支撑，不仅可以缓冲振动，还可减少噪音。在有弯管的二端直管段处要加支撑管夹固定，在与软管连接时，应在硬管端加管夹支撑。
4、布置管路时，尽量使管路远离需经常维修的部件。
5、避开障碍物时不要使用太多的90°的弯曲管，流体经过一个90°的弯曲管的压降比经过两个45°的弯曲管还大。
6、管路排列应有序、整齐，便于查找故障、保养和维修。

锥管螺纹接头
锥管螺纹接头概述
锥管螺纹接头的连接螺纹有三种：英制BSPT即55°密封锥管螺纹（又称为PT螺纹，ZG螺纹）；美制NPT即60°密封锥管螺纹（也称为Z螺纹）；美制NPTF干密封锥管螺纹。
NPT和BSPT螺纹连接时，必须使用密封料，NPTF可以形成金属对金属的密封，但使用时也常常用密封料。密封料可以有多种，如：生料带、密封胶、厌氧胶、防振密封胶等。
由于安装时使用了密封带、胶等，如果安装不当，会对油液造成污染，甚至堵塞油路。
小规格螺纹比大规格的密封效果要好，一般3/4寸以下密封可靠性好。
锥管螺纹接头安装
1、检查油口及连接螺纹，保证无脏物、毛刺及其他异物。
2、在外螺纹上加密封料。但在第1、2牙螺纹上不要覆盖密封料，以免污染系统油液。加生料带时应按顺时针方向（从管端看）在外螺纹上缠绕1.5圈到2圈。
3、用手拧紧，再用扳手扳紧1.5圈到3圈,一般小规格扳紧2.5圈左右,大规格扳紧2圈左右。

泄露原因
1、没有使用密封料或密封料已损耗。
2、螺纹已磨损。
3、螺纹制造不正确，接头螺纹已进入油口很深但仍未旋紧。
4、螺纹有严重缺口或刻痕。
5、因振动导致螺纹松动。

备注：PTC及RC螺纹都为英制PT的内螺纹表示方法。
