吉林大学土木工程制图试卷A.doc

学号 专业 姓名

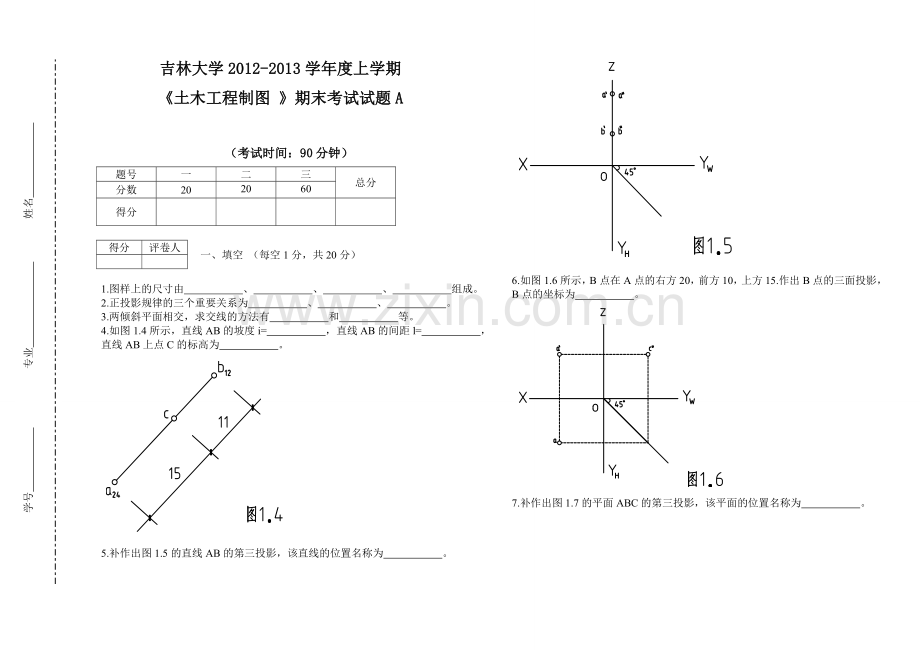

吉林大学2012-2013学年度上学期
《土木工程制图 》期末考试试题A

（考试时间：90分钟）
题号
一
二
三
总分
分数
20
20
60
得分

得分
评卷人
一、填空 （每空1分，共20分）

1.图样上的尺寸由 、 、 、 组成。
2.正投影规律的三个重要关系为 、 、 。
3.两倾斜平面相交，求交线的方法有 和 等。
4.如图1.4所示，直线AB的坡度i= ，直线AB的间距l= ，直线AB上点C的标高为 。

5.补作出图1.5的直线AB的第三投影，该直线的位置名称为 。

6.如图1.6所示，B点在A点的右方20，前方10，上方15.作出B点的三面投影，B点的坐标为 。

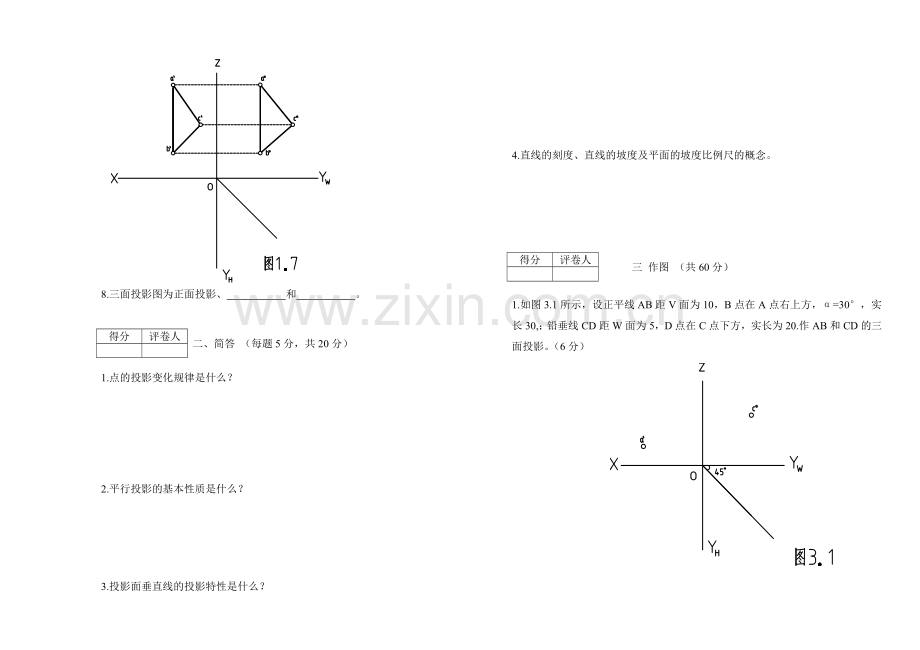

7.补作出图1.7的平面ABC的第三投影，该平面的位置名称为 。

8.三面投影图为正面投影、 和 。

得分
评卷人
二、简答 （每题5分，共20分）

1.点的投影变化规律是什么？

2.平行投影的基本性质是什么？

3.投影面垂直线的投影特性是什么？

4.直线的刻度、直线的坡度及平面的坡度比例尺的概念。

得分
评卷人
三 作图 （共60分）

1.如图3.1所示，设正平线AB距V面为10，B点在A点右上方，α=30°，实长30,；铅垂线CD距W面为5，D点在C点下方，实长为20.作AB和CD的三面投影。（6分）

2.如图3.2所示，作交叉直线AB和CD的公垂线MN，并标明两交叉直线的距离。（6分）

3.如图3.3所示，补全平面五边形ABCDE的两面投影。（6分）

4.如图3.4所示，求作两平面的交线，并判别可见性。（7分）

5.如图3.5所示，求直线MN与平面ABC的交点K，并判别可见性。（7分）

6．如图3.6所示，已知直线DE的端点E比D高，DE=50，求d´e´。（6分）

7.如图3.7所示，求△ABC的β角和实形。（7分）

8.如图3.8所示，求平面△ABC和△BCD之间的夹角。（7分）

9.需要在标高为5的水平面上堆筑一个标高为8的梯形平台。堆筑时，各边坡的坡度如图3.9所示，试求相邻边坡的交线和变皮与地面的交线。（8分）
