ECS-700系统测点强制与解除实践操作培训

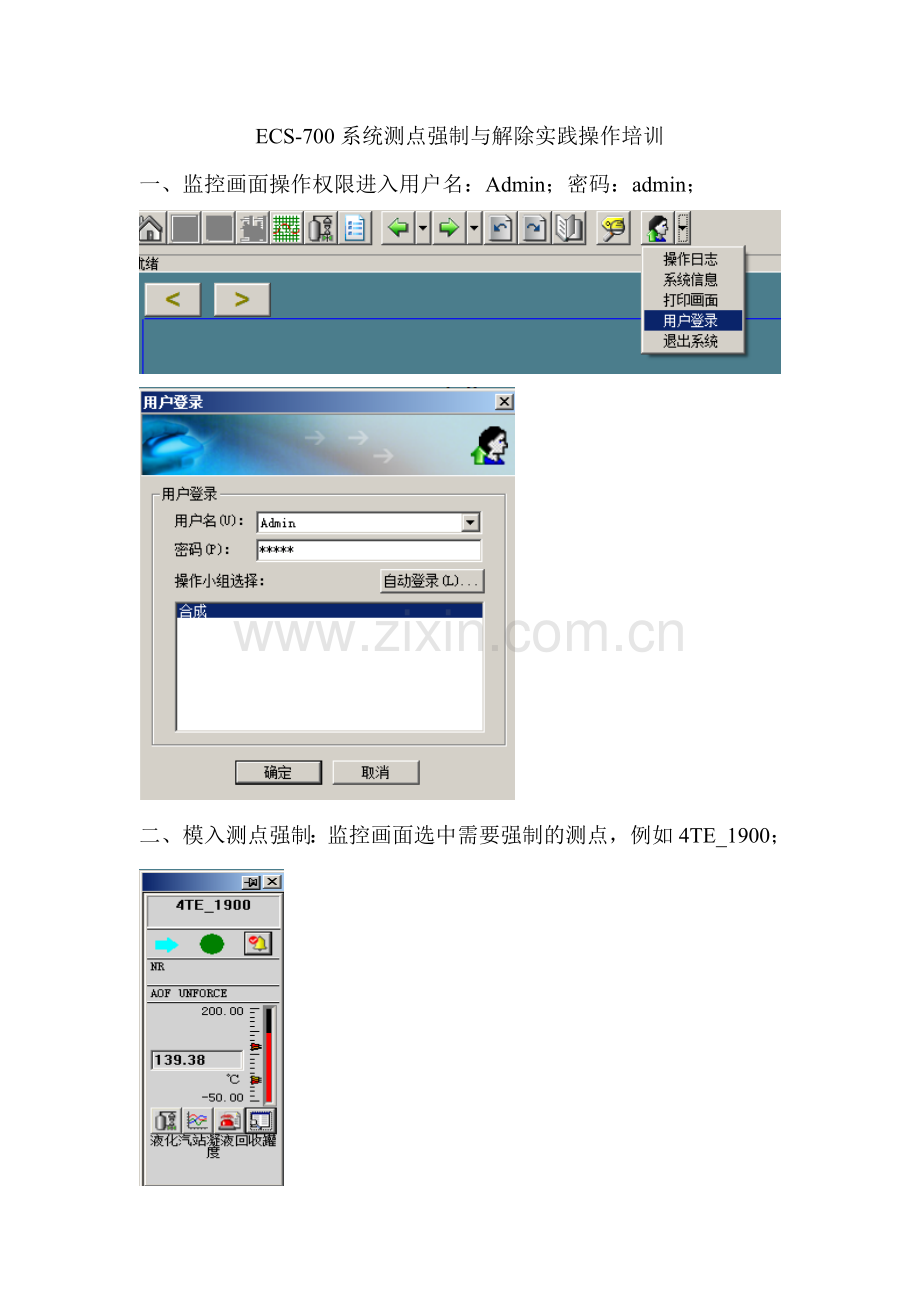

一、监控画面操作权限进入用户名：Admin；密码：admin；

二、模入测点强制：监控画面选中需要强制的测点，例如4TE_1900；

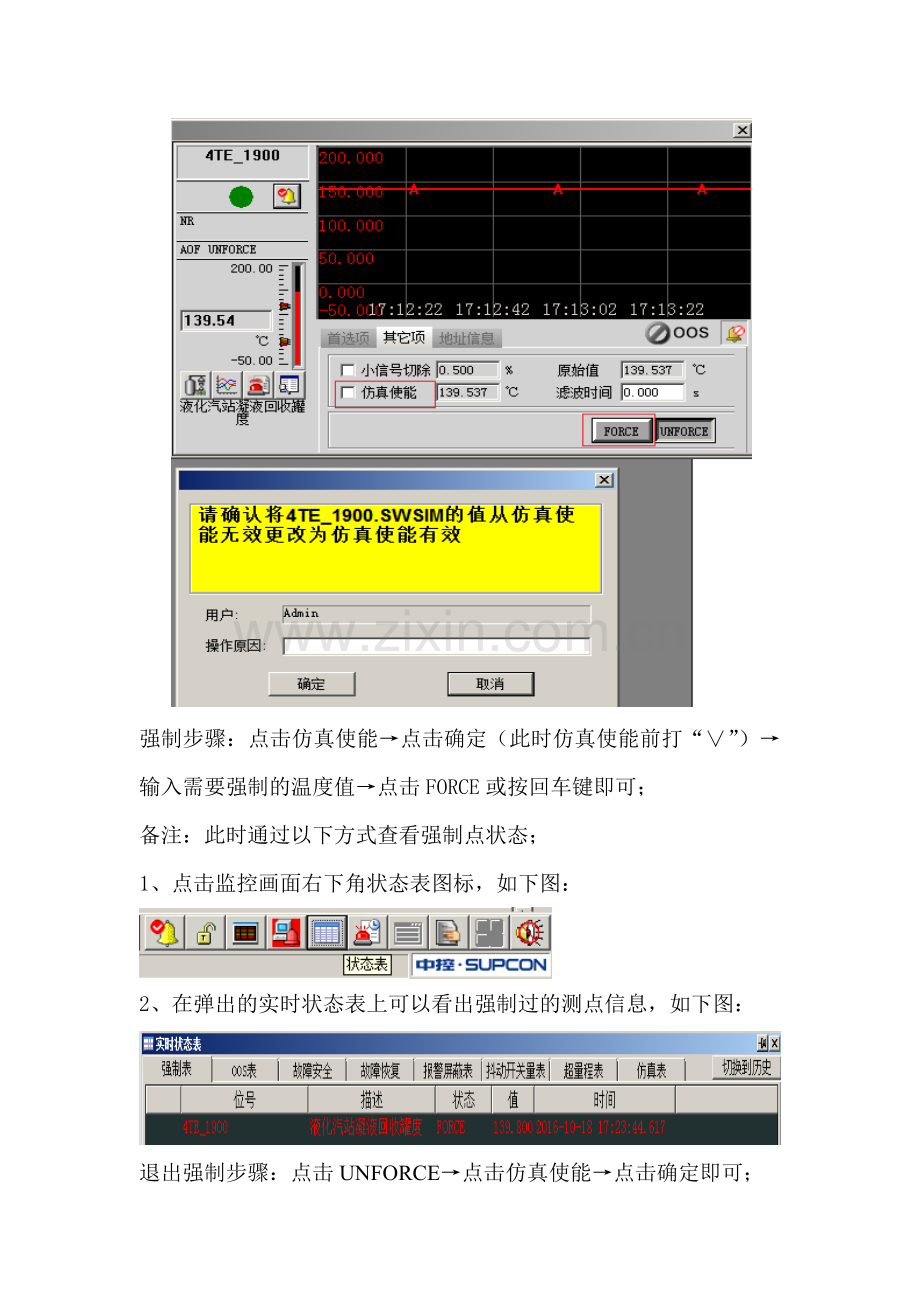

强制步骤：点击仿真使能→点击确定（此时仿真使能前打“∨”）→输入需要强制的温度值→点击FORCE或按回车键即可；
备注：此时通过以下方式查看强制点状态；
1、点击监控画面右下角状态表图标，如下图：

2、在弹出的实时状态表上可以看出强制过的测点信息，如下图：

退出强制步骤：点击UNFORCE→点击仿真使能→点击确定即可；
三、开关量测点强制：进入组态管理软件；例如强制开入点 “DI04020018”；
1、双击桌面“组态管理软件”图标；
2、在出现的对话框密码输入“supcondcs”点击确定；

3、合成控制域右键点击从组态服务器打开；

4、双击位号表；

5、找到开入点位号，选中“位号调试”，强制开关置为“OFF”，此时修改“过程变量值”做“OFF”或“ON”值切换强制；

退出强制时只需将强制开关置为“ON”即可；
备注：强制值前必须清楚此测点是否参与程序联锁控制等；

苗永立
2016年10月18日
