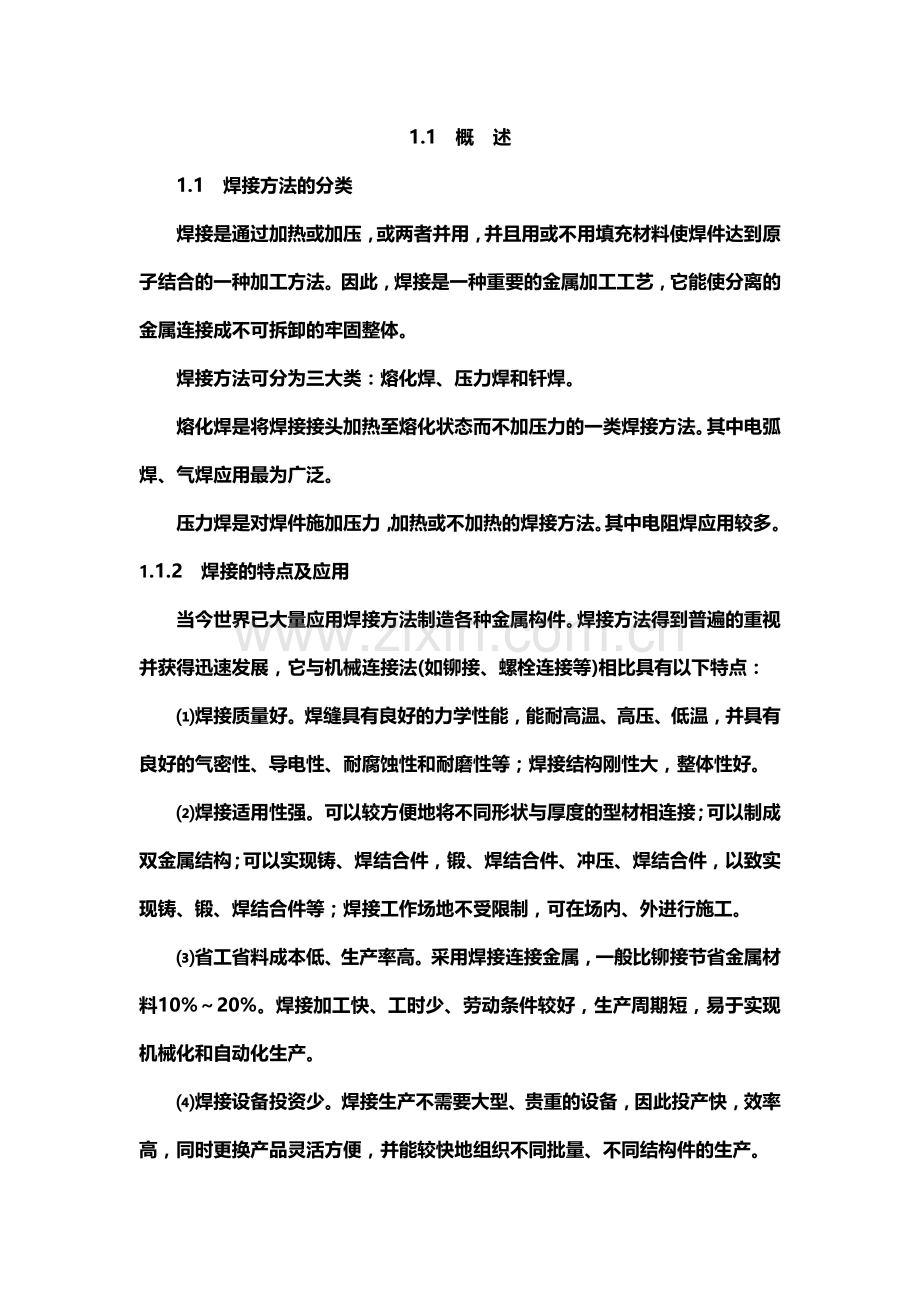

1.1 概 述
1.1 焊接方法的分类
焊接是通过加热或加压，或两者并用，并且用或不用填充材料使焊件达到原子结合的一种加工方法。因此，焊接是一种重要的金属加工工艺，它能使分离的金属连接成不可拆卸的牢固整体。
焊接方法可分为三大类：熔化焊、压力焊和钎焊。
熔化焊是将焊接接头加热至熔化状态而不加压力的一类焊接方法。其中电弧焊、气焊应用最为广泛。
压力焊是对焊件施加压力，加热或不加热的焊接方法。其中电阻焊应用较多。1.1.2 焊接的特点及应用
当今世界已大量应用焊接方法制造各种金属构件。焊接方法得到普遍的重视并获得迅速发展，它与机械连接法(如铆接、螺栓连接等)相比具有以下特点：
⑴焊接质量好。焊缝具有良好的力学性能，能耐高温、高压、低温，并具有良好的气密性、导电性、耐腐蚀性和耐磨性等；焊接结构刚性大，整体性好。
⑵焊接适用性强。可以较方便地将不同形状与厚度的型材相连接；可以制成双金属结构；可以实现铸、焊结合件，锻、焊结合件、冲压、焊结合件，以致实现铸、锻、焊结合件等；焊接工作场地不受限制，可在场内、外进行施工。
⑶省工省料成本低、生产率高。采用焊接连接金属，一般比铆接节省金属材料10%～20%。焊接加工快、工时少、劳动条件较好，生产周期短，易于实现机械化和自动化生产。
⑷焊接设备投资少。焊接生产不需要大型、贵重的设备，因此投产快，效率高，同时更换产品灵活方便，并能较快地组织不同批量、不同结构件的生产。

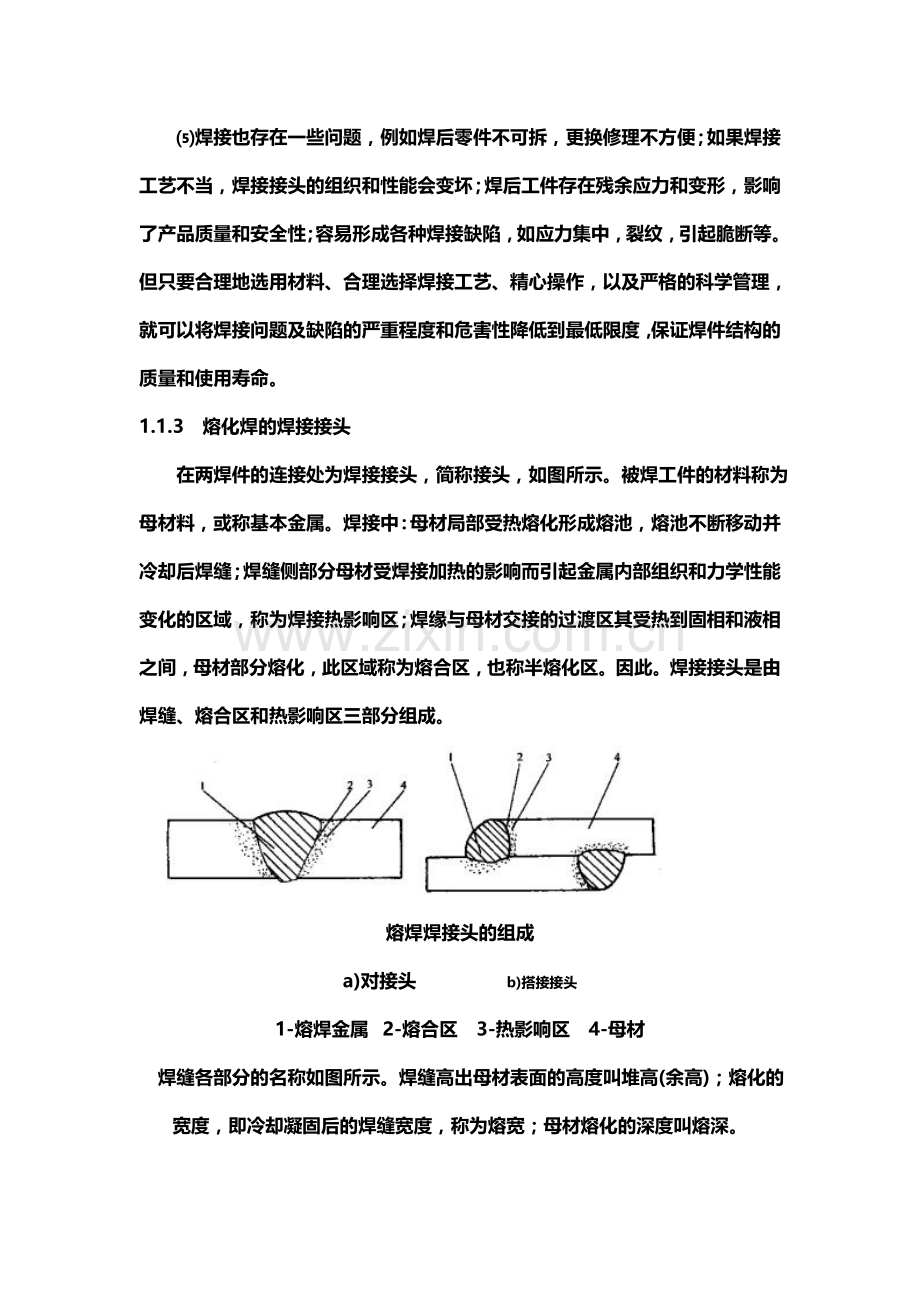

⑸焊接也存在一些问题，例如焊后零件不可拆，更换修理不方便；如果焊接工艺不当，焊接接头的组织和性能会变坏；焊后工件存在残余应力和变形，影响了产品质量和安全性；容易形成各种焊接缺陷，如应力集中，裂纹，引起脆断等。但只要合理地选用材料、合理选择焊接工艺、精心操作，以及严格的科学管理，就可以将焊接问题及缺陷的严重程度和危害性降低到最低限度，保证焊件结构的质量和使用寿命。
1.1.3 熔化焊的焊接接头
在两焊件的连接处为焊接接头，简称接头，如图所示。被焊工件的材料称为母材料，或称基本金属。焊接中：母材局部受热熔化形成熔池，熔池不断移动并冷却后焊缝；焊缝侧部分母材受焊接加热的影响而引起金属内部组织和力学性能变化的区域，称为焊接热影响区；焊缘与母材交接的过渡区其受热到固相和液相之间，母材部分熔化，此区域称为熔合区，也称半熔化区。因此。焊接接头是由焊缝、熔合区和热影响区三部分组成。

熔焊焊接头的组成
a)对接头 b)搭接接头
1-熔焊金属 2-熔合区 3-热影响区 4-母材
焊缝各部分的名称如图所示。焊缝高出母材表面的高度叫堆高(余高)；熔化的宽度，即冷却凝固后的焊缝宽度，称为熔宽；母材熔化的深度叫熔深。

焊缝各部分名称
1.2手工电弧焊
电弧焊是熔化焊中最基本的焊接方法，它也是在各种焊接方法中应用最普遍的焊接方法，其中最简单最常见的是用手工操作电焊条进行焊接的电弧焊，称为手工电弧焊，简称手弧焊。手弧焊的设备简单，操作方便灵活，适应性强。它适用于厚度2mm以上的各种金属材料和各种形状结构的焊接，尤其适于结构形状复杂、焊缝短或弯曲的焊件和各种不同空间位置的焊缝焊接。手弧焊的主要缺点是焊接质量不够稳定，生产效率较低，对操作者的技术水平要求较高。
1.2.1 手弧焊的焊接过程
首先将电焊机的输出端两极分别与焊件和焊钳连接，如图所示。再用焊钳夹持电焊条。焊接时在焊条与焊件之间引出电弧，高温电弧将焊条端头与焊件局部熔化而形成熔池。然后，熔池迅速冷却、凝固形成焊缝，使分离的两块焊件牢固地连接成一整体。焊条的药皮熔化后形成熔渣覆盖在熔池上，熔渣冷却后形成渣壳对焊缝起保护作用上。最后将渣壳清除掉，接头的焊接工作就此完成。
1.2.2 手弧焊设备
手弧焊的主要设备是弧焊机，俗称为电焊机或焊机。
直流弧焊机供给焊接用直流电的电源设备。其输出端有固定的正负之分。由于电流方向不随时间的变化而变化，因此电弧燃烧稳定，运行使用可靠，有利于掌握和提高焊接质量。
使用直流弧焊机时，其输出端有固定的极性，即有确定的正极和负极，因此焊接导线的连接有两种接法。
1) 正接法 焊件接直流弧焊机的正极，电焊条接负极；
2) 反接法 焊件接直流弧焊机的负极，电焊条接正极。
导线的连接方式不同，其焊接的效果会有差别，在生产中可根据焊条的性质或焊件所需热量情况来选用不同的接法。在使用酸性焊条时：焊接较厚的钢板采用正接法，因局部加热熔化所需的热量比较多，而电弧阳极区的温度高于阴极区的温度，可加快母材的熔化，以增加熔深，保证焊缝根部熔透；焊接较薄的钢板或对铸铁、高碳钢及有色合金等材料的焊接，则采用反接法，因不需要强烈的加热，以防烧穿薄钢板。当使用碱性焊条时，按规定均应采用直流反接法，以保证电弧燃烧稳定。
1.2.3 手弧焊工具
常用的手弧焊工具有焊钳、面罩、清渣锤、钢丝刷等，如图所示，以及焊接电缆和劳动保护用品。

a)焊钳 b)面罩 c)清渣锤 d)钢丝刷
手弧焊工具
1)焊钳　是用来夹持焊条和传导电流的工具。常用的有300A和500A两种。
2)面罩　是用来保护眼睛和面部，免受弧光伤害及金属飞溅的一种遮蔽工具。有手持式和头盔式两种。面罩观察窗上装有有色化学玻璃，可过滤紫外线和红外线，在电弧燃烧时能通过观察窗观察电弧燃烧情况和熔池情况，以便于操作。
3)清渣锤(尖头锤) 用来清除焊缝表面的渣壳。
4)钢丝刷 在焊接之前，用来清除焊件接头处的污垢和锈迹；焊后清刷焊缝表面及飞溅物。
5)焊接电缆 常采用多股细铜线电缆，一般可选用YHH型电焊橡皮套电缆或THHR型电焊橡皮套特软电缆。在焊钳与焊机之间用一根电缆连接，称此电缆为把线(火线)。在焊机与工件之间用另一根电缆(地线)连接。焊钳外部用绝缘材料制成，具有绝缘和绝热的作用。
1.2.4 电焊条
电焊条（简称焊条）是涂有药皮的供手弧焊用的熔化电极。
1.焊条的组成及作用
焊条是由焊芯和药皮两部分组成，如图所示。
1)焊芯：焊芯是焊条内被药皮包覆的金属丝。它的作用是：
⑴起到电极的作用。即传导电流，产生电弧。
⑵形成焊缝金属。焊芯熔化后，其液滴过渡到熔池中作为填充金属，并与熔化的母材熔合后，经冷凝成为焊缝金属。

电焊条结构图
为了保证焊缝金属具有良好的塑性、韧度和减少产生裂纹的倾向，焊芯是经特殊冶炼的焊条钢拉拔制成，它与普通钢材的主要区别在于具有低碳、低硫和低磷。
焊芯牌号的标法与普通钢材的标法基本相同，如常用的焊芯牌号有H08、H08A、H08SiMn等。在这些牌号中的含意是：“H”是“焊”字汉语拼音首字母，读音为“焊”，表示焊接用实芯焊丝；其后的数字表示含碳量，如“08”表示含碳量为0.08 % 左右；再其后则表示质量和所含化学元素，如“A”（读音为高），则表示含硫、磷较低的高级优质钢，又如“SiMn”则表示含硅与锰的元素均小于1%（若大于1% 的元素则标出数字）。
焊条的直径是焊条规格的主要参数，它是由焊芯的直径来表示的。常用的焊条直径有2～6 mm，长度为250～450 mm。一般细直径的焊条较短，粗焊条则较长。表1-1是其部分规格。
表1-1焊条直径和长度规格（单位：mm）
焊条直径
2.0
2.5
3.2
4.0
5.0
5.8
焊条长度
250
250
350
350
400
400

400

300
300
400
450
450
450
2)药皮：药皮是压涂在焊芯上的涂料层。它是由多种矿石粉、有机物粉、铁合金粉和粘结剂等原料按一定比例配制而成。由于药皮内有稳弧剂、造气剂和造渣剂等，所以药皮的主要作用有：
⑴稳定电弧 药皮中某些成分可促使气体粒子电离，从而使电弧容易引燃，并稳定燃烧和减少熔滴飞溅等。
⑵保护熔池 在高温电弧的作用下，药皮分解产生大量的气体和熔渣，防止熔滴和熔池金属与空气接触。熔渣凝固后形成渣壳覆盖在焊缝表面上，防止了高温焊缝金属被氧化，同时可减缓焊缝金属的冷却速度。
⑶改善焊缝质量 通过熔池中的冶金反应进行脱氧、去硫、去磷、去氢等有害杂质，并补充被烧损的有益合金元素。
电焊条要妥善保管，应保存在干燥的地方，避免受潮。特别是碱性焊条，每次使用前都要经烘干处理后才能使用。
2.焊条的分类、型号及牌号
1)焊条的分类
焊条的品种繁多，有如下分类方法：
⑴按用途分类：按国家标准可分为七大类：碳钢焊条、低合金钢焊条、不锈钢焊条、堆焊焊条、铸铁焊条、铜及铜合金焊条和铝及铝合金焊条。其中碳钢焊条使用最为广泛。
⑵按药皮熔化成的熔渣化学性质分类：焊条分为酸性焊条和碱性焊条两大类。药皮熔渣中以酸性氧化物(如SiO2，TiO2，Fe2O3)为主的焊条称为酸性焊条。药皮熔渣中以碱性氧化物(如CaO，FeO，MnO，MgO，Ma2O)为主的焊条称为碱性焊条。在碳钢焊条和低合金钢焊条中，低氢型焊条(包括低氢钠型、低氢钾型和铁粉低氢型)是碱性焊条，其他涂料的焊条均属酸性焊条。
酸性焊条具有良好的焊接工艺性，电弧稳定，对铁锈、油脂和水分等不易产生气孔，脱渣容易，焊缝美观，可使用交流或直流电源，应用较为广泛。但酸性焊条氧化性强，合金元素易烧损，脱硫、磷能力也差，因此焊接金属的塑性、韧性和抗裂性能不高，适用于一般低碳钢和相应强度的结构钢的焊接。
碱性焊条氧化性弱、脱硫、磷能力强，所以焊缝塑性、韧性高，扩散氢含量低、抗裂性能强。因此，焊缝接头的力学性能较使用酸性焊条的焊缝要好，但碱性焊条的焊接工艺性较差，仅适于直流弧焊机，对锈、水、油污的敏感性大，焊件易产生气孔，焊接时产生有毒气体和烟尘多，应注意通风。
⑶按焊接工艺及冶金性能要求、焊条的药皮类型来分类：将焊条分为十大类，如氧化钛型、钛钙型、低氢钾型、低氢钠型等。
2)焊条的牌号
指除焊条国家标准的焊条型号外，考虑到国内各行业对原机械工业部部标的焊条牌号印象较深，因此仍保留了原焊条分十大类的牌号名称，其编制方法为：每类电焊条的第一个大写汉语特征字母表示该焊条的类别，
例如
J（或“结”）代表结构钢焊条（包括碳钢和低合金钢焊条）、A代表奥氏体铬镍不锈钢焊条等；特征字母后面有三位数字，其中前两位数字在不同类别焊条中的含义是不同的，对于结构钢焊条而言，此两位数字表示焊缝金属最低的抗拉强度，单位是Kgf/mm2(Kgf/mm2=9.81Mpa）；第三位数字均表示焊条药皮类型和焊接电源要求。
两种常用碳钢焊条型号和其相应的原牌号如表所示。
两种常用碳钢焊条
型号
原牌号
药皮类型
焊接位置
电流种类
E4303
结422
钛钙型
全位置
交流、直流
E5015
结507
低氢钠型
全位置
直流反接
“焊条牌号”应尽快过渡到国家标准的“焊条型号”。若生产厂仍以“焊条牌号”标注，则必须在牌号的边上表明所属的“焊条型号”，焊条型号与焊条牌号的关系如表1-5所示。
3.焊条的选用
焊条的种类与牌号很多，选用的是否恰当将直接影响焊接质量、生产率和产品成本。选用时应考虑下列原则：
(1)根据焊件的金属材料种类选用相应的焊条种类。例如，焊接碳钢或普通低合金钢，应选用结构钢焊条；焊接不锈钢或耐热钢等有特殊性能要求的钢材，应选用相应的专用焊条，以保证焊缝金属的主要化学成分和性能与母材相同。
(2)焊缝金属要与母材等强度，可根据钢材强度等级来选用相应强度等级的焊条。对异种钢焊接，应选用与强度等级低的钢材相适应的焊条。
(3)同一强度等级的酸性焊条或碱性焊条的选用，主要考虑焊件的结构形状、钢材厚度、载荷性能、钢材抗裂性等因素。例如，对于结构形状复杂、厚度大的焊件，因其刚性大，焊接过程中有较大的内应力，容易产生裂纹，应选用抗裂性好的低氢型焊条；在母材中碳、硫、磷等元素含量较高时，也应选用低氢型焊条；承受动载荷或冲击载荷的焊件应选择强度足够、塑性和韧性较高的低氢焊条。如焊件受力不复杂，母材质量较好、含碳量低，应尽量选用较经济的酸性焊条。
(4)焊条工艺性能要满足施焊操作需要，如在非水平位置焊接时，应选用适合于各种位置焊接的焊条。

1.2.5 手弧焊工艺
1.焊接接头型式与焊缝坡口型式
1)焊接接头型式 焊缝的形式是由焊接接头的型式来决定的。根据焊件厚度、结构形状和使用条件的不同，最基本的焊接接头型式有对接接头、搭接接头、角接接头、T形接头。对接接头受力比较均匀，使用最多，重要的受力焊缝应尽量选用。
2)焊缝坡口型式 焊接前把两焊件间的待焊处加工成所需的几何形状的沟槽称为坡口。坡口的作用是为了保证电弧能深入焊缝根部，使根部能焊透，便于清除熔渣，以获得较好的焊缝成形和保证焊缝质量。坡口加工称为开坡口，常用的坡口加工方法有刨削、车削和乙炔火焰切割等。
坡口型式应根据被焊件的结构、厚度、焊接方法、焊接位置和焊接工艺等进行选择；同时还应考虑能否保证焊缝焊透、是否容易加工、节省焊条、焊后减少变形以及提高劳动生产率等问题。
坡口包括斜边和钝边，为了便于施焊和防止焊穿，坡口的下部都要留有2mm的直边，称为钝边。
对接接头的坡口型式有：I型、Y型、双Y型(X型)、U型和双U型。
焊件厚度小于6mm时，采用I型，不需开坡口，在接缝处留出0～2mm的间隙即可。焊件厚度大于6mm时，则应开坡口，其中：Y型加工方便；双Y型，由于焊缝对称，焊接应力与变形小；U型容易焊透，焊件变形小，用于焊接锅炉、高压容器等重要厚壁件；在板厚相同的情况下，双Y型和U型的加工比较费工。
对I型、Y型、U型坡口，采取单面焊或双面焊均可焊透。当焊件一定要焊透时，在条件允许下，应尽量采用双面焊，因它能保证焊透。
工件较厚时，要采用多层焊才能焊满坡口。如果坡口较宽，同一层中还可采用多道焊。多层焊时，要保证焊缝根部焊透。第一层焊道应采用直径为3～4mm的焊条，以后各层可根据焊件厚度，选用较大直径的焊条。每焊完一道后，必须仔细检查、清理，才能施焊下一道，以防止产生夹渣、未焊透等缺陷。焊接层数应以每层厚度小于4～5mm的原则确定。当每层厚度为焊条直径的0.8～1.2倍时，生产率较高。
2.焊接位置
熔化焊时，焊件接缝所处的空间位置，称为焊接位置，有平焊、立焊、横焊和仰焊位置。
焊接位置对施焊的难易程度影响很大，从而也影响了焊接质量和生产率。其中平焊操作方便，劳动强度小，熔化金属不会外流，飞溅较少，易于保证质量，是最理想的操作空间位置，应尽可能地采用。立焊和横焊熔化金属有下流倾向，不易操作。而仰焊位置最差，操作难度大，不易保证质量。
3.焊接工艺参数
工艺参数有：焊接电流、焊条直径、焊接速度、焊弧长度和焊接层数等。工艺参数选择是否合理，对焊接质量和生产率都有很大影响，其中焊接电流的选择最重要。
1)焊条直径与焊接电流的选择
手弧焊工艺参数的选择一般是先根据工件厚度选择焊条直径，然后根据焊条直径选择焊接电流。
焊条直径应根据钢板厚度、接头型式、焊接位置等来加以选择。在立焊、横焊和仰焊时，焊条直径不得超过4mm，以免熔池过大，使熔化金属和熔渣下流。
2)焊接速度的选择
焊接速度是指单位时间所完成的焊缝长度。它对焊缝质量影响也很大。焊接速度由焊工凭经验掌握，在保证焊透和焊缝质量前提下，应尽量快速施焊。工件越薄，焊速应越高。图1-16表示焊接电流和焊接速度对焊缝形状的影响。其中(a)所示焊缝形状规则，焊波均匀并呈椭圆形，焊缝各部分尺寸符合要求，说明焊接电流和焊接速度选择合适。

电流、焊速、弧长对焊缝形状的影响

(b)表示焊接电流太小，电弧不易引出，燃烧不稳定，弧声变弱，焊波呈圆形，堆高增大和熔深减小。
(c)所示焊接电流太大，焊接时弧声强，飞溅增多，焊条往往变得红热，焊波变尖，熔宽和熔深都增加。焊薄板时易烧穿。
(d)所示的焊缝焊波变圆且堆高，熔宽和熔深都增加，这表示焊接速度太慢。焊薄板时可能会烧穿。
(e)所示焊缝形状不规则且堆高，焊波变尖，熔宽和熔深都小，说明焊接速度过快。
3)焊弧长度的选择
电弧过长，燃烧不稳定，熔深减小，空气易侵入熔池产生缺陷。电弧长度超过焊条直径者为长弧，反之为短弧。因此，操作时尽量采用短弧才能保证焊接质量，即弧长L = 0.5～1d（mm）。一般多为2～4mm。
1.3.3 焊接变形
焊接时，由于焊件局部受热，温度分布不均匀，会造成变形。焊接变形的主要形式有纵向变形、横向变形、角变形、弯曲变形和翘曲变形等几种，如图所示。

焊接变形的主要形式
(a)纵向变形；(b)横向变形；(c)角接的角变形；(d)对接的角变形；(e)弯曲变形；(f)翘曲变形
为减小焊接变形，应采取合理的焊接工艺，如正确的选择焊接顺序或机械固定等方法。焊接变形可以通过手工矫正、机械矫正和火焰矫正等方法予以解决。
1.3.4 焊接质量检验
焊缝的质量检验通常有非破坏性检验和破坏性检验两类方法。非破坏性检验包括如下三种。
(1)外观检验。即用肉眼、低倍放大镜或样板等检验焊缝的外形尺寸和表面缺陷(如裂纹、烧穿、未焊透等)。
(2)密封性检验或耐压试验。对于一般压力容器，如锅炉、化工设备及管道等设备要进行密封性试验，或根据要求进行耐压试验。耐压试验有水压试验、气压试验、煤油试验等。
(3)无损检测。如用磁粉、射线或超声波检验等方法，检验焊缝的内部缺陷。
破坏性试验包括力学性能试验、金相检验、断口检验和耐压试验等。
8. 焊件清理
电弧中断和焊接结束时，应把收尾处的弧坑填满。若收尾时立即拉断电弧，则会形成比焊件表面低的弧坑。
在弧坑处常出现疏松、裂纹、气孔、夹渣等现象，因此焊缝完成时的收尾动作不仅是熄灭电弧，而且要填满弧坑。收尾动作有以下几种：
(1)划圈收尾法。焊条移至焊缝终点时，作圆圈运动，直到填满弧坑再拉断电弧。主要适用于厚板焊接的收尾。
(2)反复断弧收尾法。收尾时，焊条在弧坑处反复熄弧、引弧数次，直到填满弧坑为止。此法一般适用于薄板和大电流焊接，但碱性焊条不宜采用，因其容易产生气孔。
(3)回焊收尾法。焊条移至焊缝收尾处立即停止，并改变焊条角度回焊一小段。此法适用于碱性焊条。
当换焊条或临时停弧时，应将电弧逐渐引向坡口的斜前方，同时慢慢抬高焊条，使得熔池逐渐缩小。当液体金属凝固后，一般不会出现缺陷。

3、焊条电弧焊的安全要求
(1)电焊机
1)电焊机必须符合现行有关焊机标准规定的安全要求。
2)电焊机的工作环境应与焊机技术说明书上的规定相符。特殊环境条件下，如在气温过低或过高、湿度过大、气压过低以及在腐蚀性或爆炸性等特殊环境中作业，应使用适合特殊环境条件性能的电焊机，或采取必要的防护措施。
3)防止电焊机受到碰撞或剧烈振动(特别是整流式焊机)。室外使用的电焊机必须有防雨雪的防护设施。
4)电焊机必须装有独立的专用电源开关，其容量应符合要求。当焊机超负荷时，应能自动切断电源。禁止多台焊机共用一个电源开关。
①电源控制装置应装在电焊机附近人手便于操作的地方，周围留有安全通道。
②采用启动器启动的焊机，必须先合上电源开关，再启动焊机。
③焊机的一次电源线，长度一般不宜超过2～3m，当有临时任务需要较长的电源线时，应沿墙或立柱用瓷瓶隔离布设，其高度必须距地面2．5m以上，不允许将电源线拖在地面上。
5)电焊机外露的带电部分应设有完好的防护(隔离)装置，电焊机裸露接线柱必须设有防护罩。
6)使用插头插座连接的焊机，插销孔的接线端应用绝缘板隔离，并装在绝缘板平面内。
7)禁止用连接建筑物金属构架和设备等作为焊接电源回路。
8)电弧焊机的安全使用和维护。
①接入电源网路的电焊机不允许超负荷使用。焊机运行时的温升，不应超过标准规定的温升限值。
②必须将电焊机平稳地安放在通风良好、干燥的地方，不准靠近高热及易燃易爆危险的环境。
③要特别注意对整流式弧焊机硅整流器的保护和冷却。
④禁止在焊机上放置任何物件和工具，启动电焊机前。焊钳与焊件不能短路。
⑤采用连接片改变焊接电流的焊机，调节焊接电流前应先切断电源。
⑥电焊机必须经常保持清洁。清扫尘埃时必须断电进行。焊接现场有腐蚀性、导电性气体或粉尘时，必须对电焊机进行隔离防护。
⑦电焊机受潮，应当用人工方法进行干燥。受潮严重的，必须进行检修。
⑧每半年应进行一次电焊机维修保养。当发生故障时，应立即切断焊机电源，及时进行检修。
⑨经常检查和保持焊机电缆与电焊机的接线柱接触良好，保持螺帽紧固。
⑩工作完毕或临时离开工作场地时，必须及时切断焊机电源。
9)电焊机的接地
①各种电焊机(交流、直流)、电阻焊机等设备或外壳、电气控制箱、焊机组等，都应按现行(SDJ)《电力设备接地设计技术规程》的要求接地，防止触电事故。
②焊机的接地装置必须经常保持连接良好，定期检测接地系统的电气性能。
③禁用氧气管道和乙炔管道等易燃易爆气体管道作为接地装置的自然接地极，防止由于产生电阻热或引弧时冲击电流的作用，产生火花而引爆。
④电焊机组或集装箱式电焊设备都应安装接地装置。
⑤专用的焊接工作台架应与接地装置联接。
10)为保护设备安全，又能在一定程度上保护人身安全，应装设熔断器、断路器(又称过载保护开关)、触电保安器(也叫漏电开关)。当电焊机的空载电压较高，而又在有触电危险的场所作业时，则对焊机必须采用空载自动断电装置。当焊接引弧时电源开关自动闭合，停止焊接、更换焊条时，电源开关自动断开。这种装置不仅能避免空载时的触电，也减少了设备空载时的电能损耗。
11)不倚靠带电焊件。身体出汗而衣服潮湿时，不得靠在带电的焊件上施焊。
(2)焊接电缆
1)焊机用的软电缆线应采用多股细铜线电缆，其截面要求应根据焊接需要载流量和长度，按焊机配用电缆标准的规定选用。电缆应轻便柔软，能任意弯曲或扭转，便于操作。
2)电缆外皮必须完整、绝缘良好、柔软，绝缘电阻不得小于1MΩ，电缆外皮破损时应及时修补完好。
3)连接焊机与焊钳必须使用软电缆线，长度一般不宜超过20～30m。截面积应根据焊接电流的大小来选取，以保证电缆不致过热而损伤绝缘层。
4)焊机的电缆线应使用整根导线，中间不应有连接接头。当工作需要接长导线时，应使用接头连接器牢固连接，连接处应保持绝缘良好，而且接头不要超过两个。
5)焊接电缆线要横过马路或通道时，必须采取保护套等保护措施，严禁搭在气瓶、乙炔发生器或其它易燃物品的容器的材料上。
6)禁止利用厂房的金属结构、轨道、管道、暖气设施或其它金属物体搭接起来作电焊导线电缆。
7)禁止焊接电缆与油脂等易燃物料接触。
(3)电焊钳
1)电焊钳必须有良好的绝缘性与隔热能力，手柄要有良好的绝缘层。
2)焊钳的导电部分应采用紫铜材料制成。焊钳与电焊电缆的连接应简便牢靠，接触良好。
3)焊条在位于水平45°、90°等方向时焊钳应都能夹紧焊条，并保证更换焊条安全方便。
4)电焊钳应保证操作灵便、焊钳重量不得超过600g。
5)禁止将过热的焊钳浸在水中冷却后立即继续使用。
(4)焊接场所应有通风除尘设施，防止焊接烟尘和有害气体对焊工造成危害。
(5)焊接作业人员应按LD／T75—1995《劳动防护用品分类与代码》选用个人防护用品和合乎作业条件的遮光镜片和面罩。
(6) 焊接作业时，应满足防火要求，可燃、易燃物料与焊接作业点火源距离不应小于10m。
