燃气管线保护方案.doc

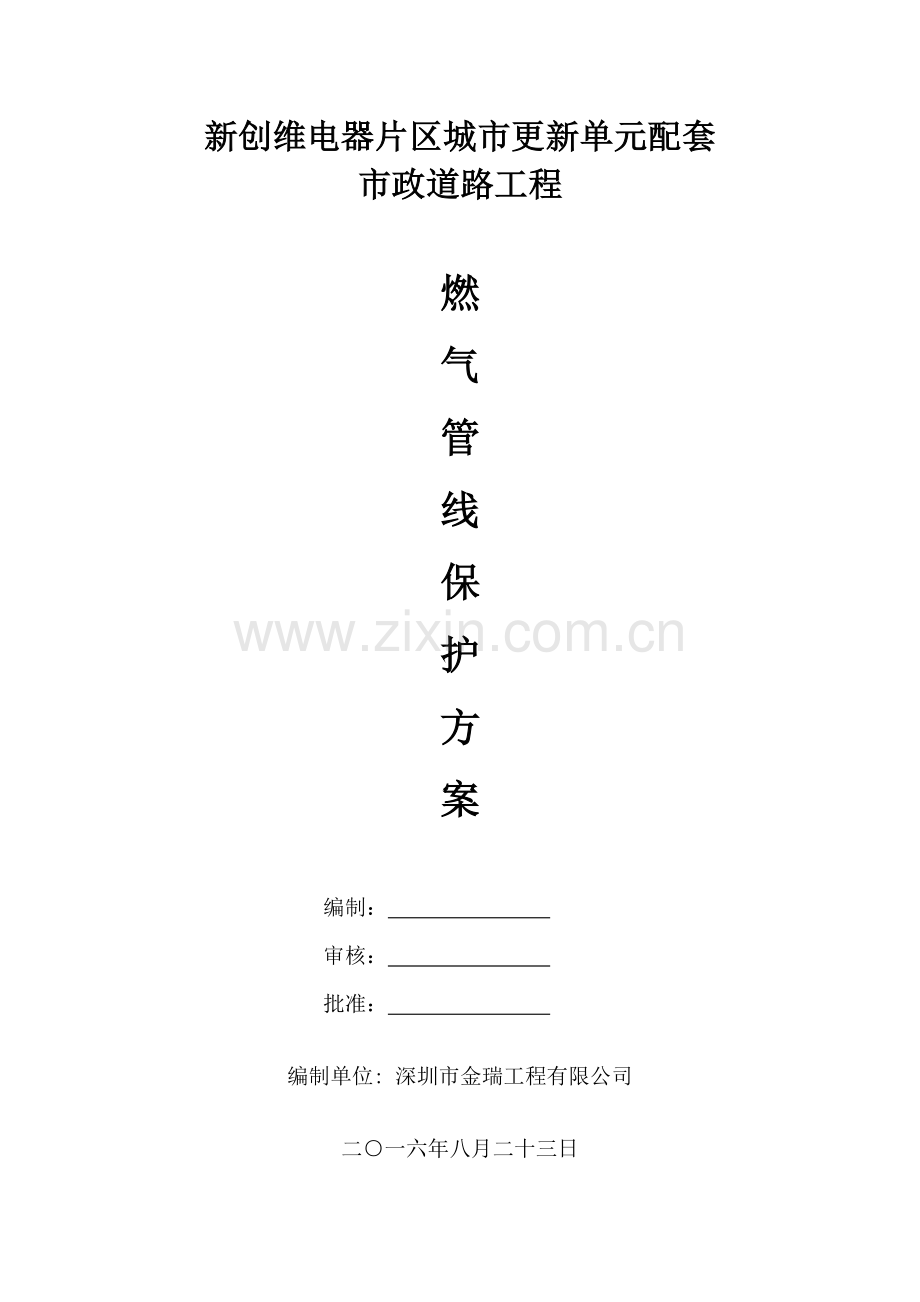

新创维电器片区城市更新单元配套市政道路工程燃气管线保护方案编制： 审核： 批准： 编制单位: 深圳市金瑞工程有限公司二一六年八月二十三日目 录第一章 工程概况1第二章 燃气管道概况1第三章 编制依据1第四章 燃气管线保护前期工作24.1编制综合管线保护施工程序24.2收集勘探资料24.3实地勘测24.4人工探沟开挖24.5确定管线位置3第五章 燃气管线保护3第六章 燃气管线保护技术措施5第七章 燃气管线保护安全文明施工措施6第八章 施工注意事项7第九章 事故应急处理8第一章 工程概况 本项目位于光明新区公明街道办南侧,属新创维电器片区城市更新单元配套市政道路工程，为新建工程，由金安东一路和康耀街组成。金安东一路向东与创维路相接，向西顺接人民路，全长483.942m，道路设计宽为24m。康耀街向北与松白路辅导相接，向南顺接创业路，全长397.491m，道路设计宽为18m。主要包括新建机动车道及人行道，道路沿线布设相关给水、雨水、污水、燃气、电力、电信、照明等市政管线。本项目的建设对改善区域的交通环境、投资环境、提高土地利用价值、树立公明街道的门户形象是十分必要的。第二章 燃气管道概况 本工程项目设计为城市燃气管，管材为聚乙烯PE100SDR17.6系列。金安东一路设计燃气主管径为De1609.1和De20011.4，康耀街设计燃气主管径为De1609.1，均为中压燃气管道，即管道设计压力0.3MPa(3.0Kg/cm ),输送介质为天然气；聚乙烯管道设计使用寿命不低于50年。第三章 编制依据3.1光明新区深圳市建设工程招标文件 ；3.2广东中天市政工程设计有限公司施工图；3.3聚乙烯燃气管道工程技术规程CJJ63-2008；3.4城填燃气输配工程施工及验收规范CJJ33-2005；3.5深圳市燃气管道工程设计、施工若干技术规定 。第四章 燃气管线保护前期工作4.1编制综合管线保护施工程序收集勘探资料-实地勘测-人工探沟开挖-确定管线位置-保护4.2收集勘探资料向有关单位、业主及监理单位的相关人员仔细咨询了解施工区域内的燃气管线的种类、数量、走向、埋置深度等。并请业主提供相关的图纸资料，以此作为制定地下管线防护措施的依据。4.3实地勘测由于设计提供的图纸与施工现场局部地下管线位置、走向可能与实地不符，需要在施工前手持图纸进行实地勘踏。将不符的通过照片、文字形式记录下来，并且联系燃气单位、业主、监理、设计方进行确认。4.4人工探沟开挖4.4.1采用人工开挖，首先沿施工现场周边（距边线1-2米）开挖探沟，再根据提供的燃气管线方位及周边开挖的探沟所露管线，垂直其管线每隔10米挖一条长度2米左右探沟。探沟宽度为0.6米，深度不小于0.8米。通过开挖探沟，找出燃气管线位置；施工区域内不得堆放各种物资、设备，各种车辆机械不得驶入本区域。4.4.2将发现的燃气管线全部清理暴露出地面，不留死角，探明管线路径、埋深。现场施工人员需认真检查，不能漏挖、错挖。在挖出的管线旁立警示牌，并回填10cm中粗砂暂时覆盖保护并及时上报燃气公司进行确认，确定保护方案进行保护。4.5确定管线位置探沟开挖完毕后将所挖出的燃气管线的规格、走向及深度等绘出管线埋设分布图，上报业主和监理，并及时请燃气相关部门进行确认验收，制定保护方案。 第五章 燃气管线保护5.1在破除现状砼路面后采用机械开挖和人工辅助的方式摸排出管线具体走向，精确测量出燃气管道的标高，保证沟槽开挖的顺利进行，在燃气管道交叉处进行加固处理。 5.2为防止管道在施工过程中受到重型机械的破坏，所有重型机械在管道范围行走时均铺设走道钢板分散机械荷载。破路及各基层施工时，控制施工范围，小范围局部分段分批进行。同时对现场施工人员进行严格的技术交底，施工时必须有专职安全员在场。 5.3燃气管线保护安全施工范围： 序号安全范围1低压、中压管道管壁外缘两侧0.5米范围内的区域2次高压管道的管壁外缘两侧2米范围内的区域3高压管道的管壁外缘两侧5米范围内的区域4其他管线1米范围内的区域5.4项目部专职安全员加强施工区域燃气管线保护现场的巡视检查，及时制止危及管道安全运行的野蛮施工，违章作业行为。对不能制止的，及时报告项目部领导和总监办。5.5燃气管线保护施工（采用悬吊施工工艺）（一）燃气管道悬吊梁详图 （二）燃气管道刨面图（A-A） （二）燃气管道刨面图（B-B）5.6施工过程中应严格遵守以下规定 禁止在管线保护范围内建造建筑物或构筑物，如果因道路建设需要建造，必须采取有效的安全技术措施，不得损坏管线； 禁止堆放物品或者易燃、可燃、易爆物品；不得排放腐蚀性液体、气体； 禁止进行机械开挖、爆破作业。 夜间现场照明不足，不具备安全施工条件不得施工。管理保护区域内施工，不得携带火种，不得抽烟。5.7施工过程中，施工作业人员不得擅自移动、覆盖、涂改、拆除、破坏燃气管线设施及安全警示标志；道路施工完成后，必须在相应的位置埋设标志牌。 5.8没有采取的效地保护措施前，不得在燃气管线及设施上方开设临时道路，管道及其附属设施上方不得停留载重车辆，如挖掘机、压路机等重型机械；当燃气管线现场施工时，需要将管线上方或四周的覆土移除时，必须采用沙袋或采取其它有效保护方式；对暴露的燃气管道进行临时性遮盖防护，以避免可能存在的安全风险。 5.9燃气管理单位对施工区域进行检查、维护时，各项目部现场人员应无条件地积极配合。 5.10通交叉路口管线保护现场施工，除按上述要求布设施工围挡和安全警示标志牌外，应设专人负责疏导交通，维护交通秩序，并保持安全防护设施的完整、完好。在管线保护现场施工过程中，专职安全员应加强巡视检查，发现问题，及时处理。第六章 燃气管线保护技术措施6.1、在管道安全控制区域内开挖前，项目部对施工作业人员进行安全技术交底和安全作业规程教育，施工过程中，检查督促施工作业人员不得在安全控制区域内吸烟，使用明火。 6.2、在开挖前确定管线的位置和走向，并与各管线单位现场技术员复核无误。在确保地下无管线情况下，方可开挖。并记录燃气管线公司急修电话号码，以备应急抢修；在安全控制区域，一律实行人工开挖，发现有漏气现象，及时汇报燃气单位。 6.3、在异常条件下进行基槽挖土，首先，要在各种措施均落实的前提下开挖。在通常情况下，管线采用吊、托的施工方法，对架空线采用吊撑方法等。 6.4、摸清燃气管线情况，根据现状管线图，校核管线位置、走向、性质，进一步向燃气单位了解情况，完善燃气资料。 6.5、对保留的管线根据其性质，采取相应的保护措施。对一般性质的软管保护，采用常规手段，施工时，想尽办法开管线使之暴露，靠管侧采用支撑办法，以防位移；对一般性质的硬管保护，首先确定其性质，向燃气单位咨询允许沉降范围，对间距较小的硬管，使之暴露进行保护。施工时应加强监测，使之位移控制在规定范围内。 6.6、施工过程中发现管线有异常现象或管位有差异，对管线的维修和使用有影响时，应立即停止施工，同时与燃气单位联系，落实保护管线的安全措施后，方可继续施工。 6.7、施工过程中对可能发生意外情况的燃气管线，事先制订应急措施，配备好抢修器材，以便在管线出现危险时及时抢修，做到防患于未然。第七章 燃气管线保护安全文明施工措施7.1为确保工程安全施工，我公司将严格按照安全生产法规及有关规定执行，为保证本工程的安全施工，项目部特设安全文明管理机构，由项目经理为安全生产第一责任人。7.2建立健全各种安全管理规章制度，以经济手段进行安全生产管理，防止事故发生。安全生产管理既依靠操作人员的自觉行为，更依靠严明的奖罚制度，对违章者实行经济处罚，对安全生产做得好的予以奖励，激发施工人员参与安全生产活动的热情。 3、搞好安全生产宣传教育，全员树立安全生产意识。利用墙板、标语、横幅、会议等形式，由专职安全员具体负责，对进场施工人员进行安全生产教育，使全员都树立安全生产意识，做到“不伤害他人，不被他人伤害，不伤害自己”，从而达到全员对安全生产负责。第八章 施工注意事项8.1管线安全控制区域开挖必须采用人工开挖，作业前进行技术交底，避免野蛮施工。 8.2需要保护、加固处理的管线必须全部挖出曝露，不得遗漏；需要改线、废除的管线视情况全部或部分挖出。 8.3加强支护、加固处理；沟槽宽度及深度要满足管线保护的需要。 8.4挖出暴露的管线不得悬空，沟槽内清洁，无杂物、块石等。 8.5要做好沟槽排水措施，可挖设临时排水沟、集水坑等，降雨后立即组织排水。 8.6加强现场值班管理力度，做到防偷盗、防破坏。8.7根据已确定的施工专项方案及项目施工计划要求，进行跟踪测量，确保燃气管线安全及工程的顺利施工。8.8施工方案做统筹安排，合理布局，减少干扰，保证安全、质量、工期目标，做到文明施工，环境保护，施工安全技术措施切实可行，具体可靠。 8.9杜绝因施工所造成的责任事故，整个工程施工过程中，做到零投诉，零赔付。第九章 事故应急处理9.1燃气管线应按有毒气体中毒应急预案处理；发生事故后，事故现场负责人应当立即向项目部和公司负责人报告，通知燃气单位。项目部负责人接到事故报告后，迅速赶赴事故现场，应立即组织现场隔离工作，严禁在施工区域内逗留。9.2、熟悉本地区相关部门联系电话。 9.3、注意保护好事故现场，便于调查分析事故原因。 1、应急事故联络方式：火警电话：119 急救电话：120 报警电话：1102、项目应急事故联络方式：项目办公室电话：23251660专业文档供参考，如有帮助请下载。
