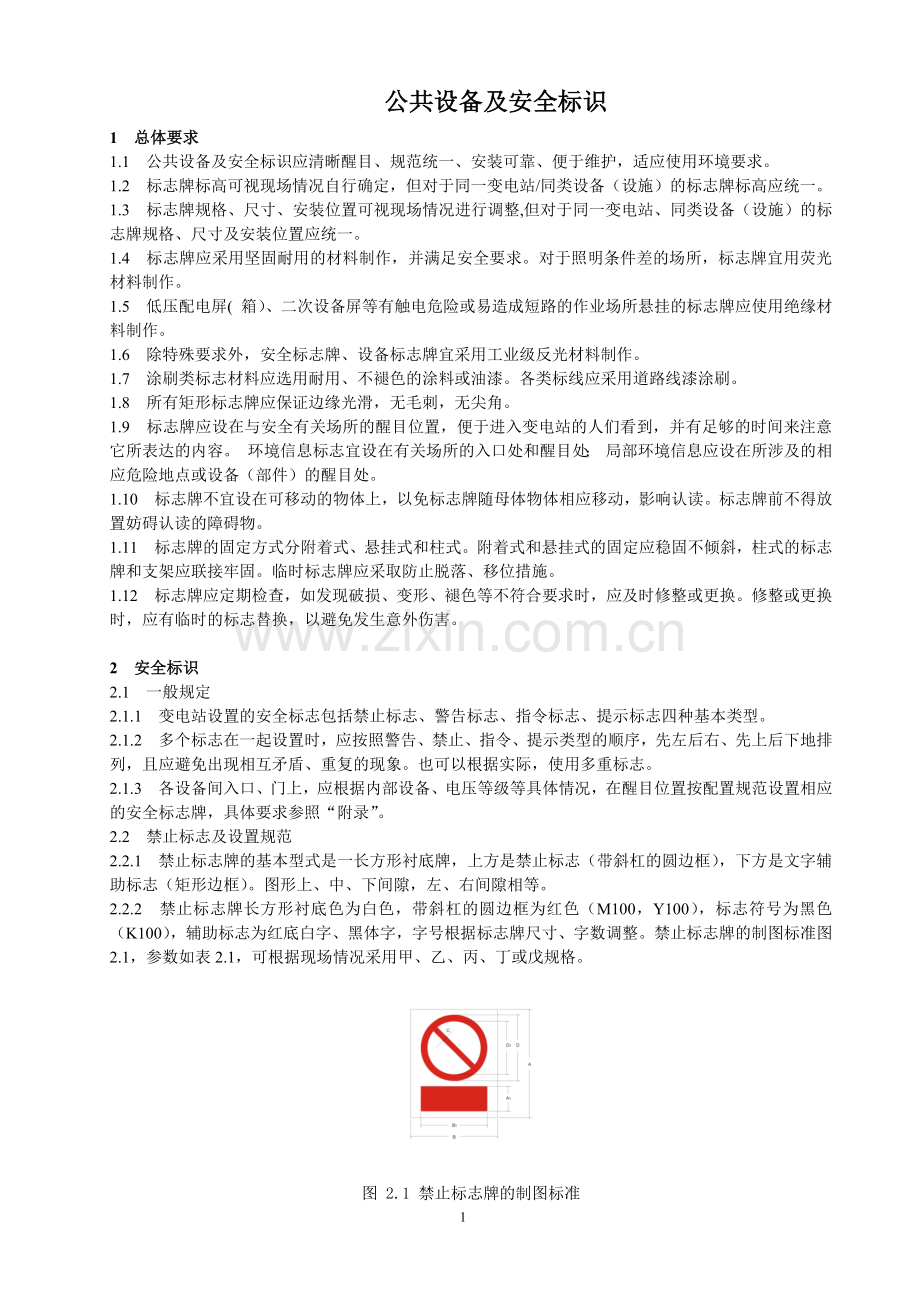

公共设备及安全标识
1 总体要求
1.1 公共设备及安全标识应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
1.2 标志牌标高可视现场情况自行确定，但对于同一变电站/同类设备（设施）的标志牌标高应统一。
1.3 标志牌规格、尺寸、安装位置可视现场情况进行调整,但对于同一变电站、同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
1.4 标志牌应采用坚固耐用的材料制作，并满足安全要求。对于照明条件差的场所，标志牌宜用荧光材料制作。
1.5 低压配电屏( 箱）、二次设备屏等有触电危险或易造成短路的作业场所悬挂的标志牌应使用绝缘材料制作。
1.6 除特殊要求外，安全标志牌、设备标志牌宜采用工业级反光材料制作。
1.7 涂刷类标志材料应选用耐用、不褪色的涂料或油漆。各类标线应采用道路线漆涂刷。
1.8 所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
1.9 标志牌应设在与安全有关场所的醒目位置，便于进入变电站的人们看到，并有足够的时间来注意它所表达的内容。 环境信息标志宜设在有关场所的入口处和醒目处； 局部环境信息应设在所涉及的相应危险地点或设备（部件）的醒目处。
1.10 标志牌不宜设在可移动的物体上，以免标志牌随母体物体相应移动，影响认读。标志牌前不得放置妨碍认读的障碍物。
1.11 标志牌的固定方式分附着式、悬挂式和柱式。附着式和悬挂式的固定应稳固不倾斜，柱式的标志牌和支架应联接牢固。临时标志牌应采取防止脱落、移位措施。
1.12 标志牌应定期检查，如发现破损、变形、褪色等不符合要求时，应及时修整或更换。修整或更换时，应有临时的标志替换，以避免发生意外伤害。

2 安全标识
2.1 一般规定
2.1.1 变电站设置的安全标志包括禁止标志、警告标志、指令标志、提示标志四种基本类型。
2.1.2 多个标志在一起设置时，应按照警告、禁止、指令、提示类型的顺序，先左后右、先上后下地排列，且应避免出现相互矛盾、重复的现象。也可以根据实际，使用多重标志。
2.1.3 各设备间入口、门上，应根据内部设备、电压等级等具体情况，在醒目位置按配置规范设置相应的安全标志牌，具体要求参照“附录”。
2.2 禁止标志及设置规范
2.2.1 禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。
2.2.2 禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色（M100，Y100），标志符号为黑色（K100），辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。禁止标志牌的制图标准图 2.1，参数如表2.1，可根据现场情况采用甲、乙、丙、丁或戊规格。

图 2.1 禁止标志牌的制图标准

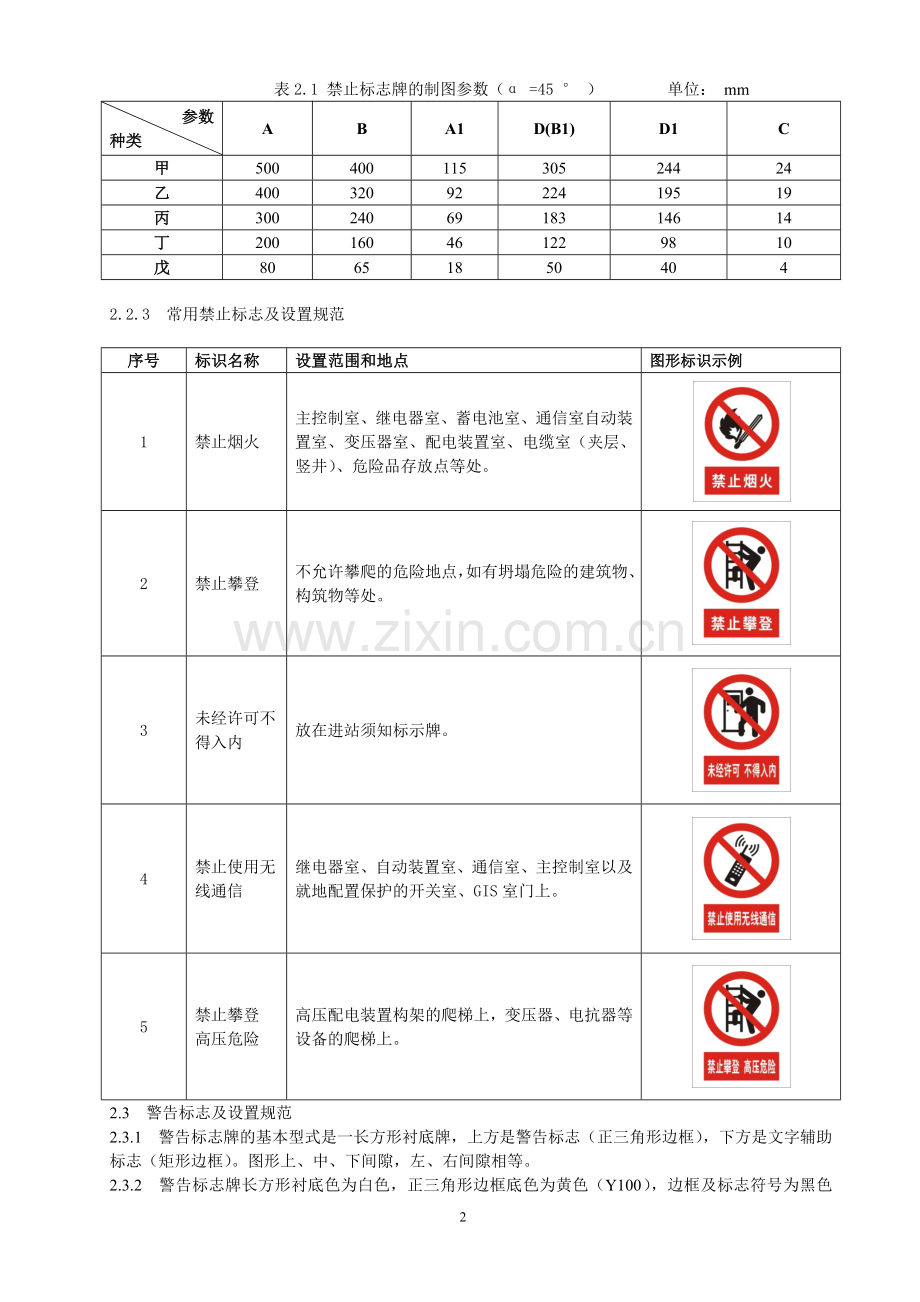

表2.1 禁止标志牌的制图参数（α =45 ° ） 单位： mm
参数
种类
A
B
A1
D(B1)
D1
C
甲
500
400
115
305
244
24
乙
400
320
92
224
195
19
丙
300
240
69
183
146
14
丁
200
160
46
122
98
10
戊
80
65
18
50
40
4
2.2.3 常用禁止标志及设置规范
序号
标识名称
设置范围和地点
图形标识示例
1
禁止烟火
主控制室、继电器室、蓄电池室、通信室自动装置室、变压器室、配电装置室、电缆室（夹层、竖井）、危险品存放点等处。

2
禁止攀登
不允许攀爬的危险地点，如有坍塌危险的建筑物、构筑物等处。

3
未经许可不得入内
放在进站须知标示牌。

4
禁止使用无线通信
继电器室、自动装置室、通信室、主控制室以及就地配置保护的开关室、GIS室门上。

5
禁止攀登 高压危险
高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。

2.3 警告标志及设置规范
2.3.1 警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。
2.3.2 警告标志牌长方形衬底色为白色，正三角形边框底色为黄色（Y100），边框及标志符号为黑色（K100），辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。警告标志牌的制图标准如图2.2，参数如表2.2，可根据现场情况采用甲、乙、丙或丁规格。

图 2.2 警告标志牌的制图标准
表2.2 警告标志牌的制图参数 单位： mm
参数
种类
A
B
B1
A2
A1
g
甲
500
400
305
115
213
10
乙
400
320
244
92
170
8
丙
300
240
183
69
128
6
丁
200
160
122
46
85
4
注：边框外角圆弧半径 r=0.080A1
2.3.3 常用警告标志及设置规范
序号
标识名称
设置范围和地点
图形标识示例
1
注意通风
SF6 装置室、蓄电池室、电缆室（夹层、竖井）门上。

2
当心触电
放在进站须知标志牌上。

3
止步 高压危险
带电设备固定遮栏上，室外带电设备构架上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上，工作地点临近带电设备的横梁上等处。

2.4 指令标志及设置规范
2.4.1 指令标志牌的基本型式是一长方形衬底牌，上方是指令标志（圆形边框），下方是文字辅助标志（矩形边框）。图形上、中、下间隙，左、右间隙相等。
2.4.2 指令标志牌长方形衬底色为白色，圆形边框底色为蓝色（C100），标志符号为白色，辅助标志为蓝底白字、黑体字，字号根据标志牌尺寸、字数调整。指令标志牌的制图标准如图 2.3 ，参数如表2.3 ，可根据现场情况采用甲、乙、丙或丁规格。

图2.3指令标志牌的制图标准
表2.3指令标志牌的制图参数 单位： mm
参数
种类
A
B
A1
D(B1)
甲
500
400
115
305
乙
400
320
92
224
丙
300
240
69
183
丁
200
160
46
122
2.4.3 常用指令标志及设置规范
序号
标识名称
设置范围和地点
图形标识示例
1
必须戴安全帽
放在进站须知标志牌上。

2
随手关门
配电装置室、电容器室、接地变室、GIS室、变压器室、电缆室、蓄电池室、主控制室、保护室、通信室、阳台门上。

3 道路交通标识
3.1 变电站设置限制高度、速度等禁令标志，基本型式一般为圆形，白底，红圈，黑图案。
3.2 限制高度标识
3.2.1 限制高度标志表示禁止装载高度超过标志所示数值的车辆通行。
3.2.2 变电站入口处、 不同电压等级设备区入口处等最大容许高度受限制的地方应设置限制高度标志牌（装置）。
3.2.3 限制高度标志牌的基本形状为圆形，白底，红圈，黑图案。 图3.1表示装载高度超过 3.5m 的车辆禁止进入。

图 3.1 限制高度标志牌图例
3.3 限制速度标识
3.3.1 限制速度标志表示该标志至前方解除限制速度标志的路段内，机动车行驶速度（单位为 km/h ）不准超过标志所示数值。
3.3.2 放在进站须知标示标志牌上。
3.3.3 限制速度标志牌的基本形状为圆形，白底，红圈，黑图案。图3.2表示限制速度为5km/h。

图 3.2限制速度标志牌图例
3.3.4 变电站限制高度、速度等禁令标志的基本型式一般为圆形，白底，红圈，黑图案。圆形标志牌的制图标准如图3.1，制图参数如表3.3。

图 3.3 交通禁令标志牌的制图标准
表 3.1 交通禁令标志牌的制图参数 单位： mm
参 数
种 类
D
D1
甲
600
480
乙
500
400

4 消防安全标识
4.1 应在变电站的主控制室、继电器室、通信室、自动装置室、变压器室、 配电装置室、电缆隧道等重点防火部位入口处以及储存易燃易爆物品仓库门口处合理配置灭火器等消防器材，在火灾易发生部位设置火灾探测和自动报警装置。
4.2 消防安全标志表明下列内容的位置和性质：
4.2.1 火灾报警和手动控制装置；
4.2.2 火灾时疏散途径；
4.2.3 灭火设备；
4.2.4 具有火灾、爆炸危险的地方或物质。
4.3 消防安全标志按照主题内容与适用范围，分为火灾报警及灭火设备标志、火灾疏散途径标志和方向辅助标志。
4.4 常用消防安全标志及设置规范
序号
标识名称
设置范围和地点
图形标识示例
1
消防手动启动器
依据现场环境，设置在适宜、醒目的位置。

2
火警电话
依据现场环境，设置在适宜、醒目的位置。

3
消火栓箱
生产场所构筑物内的消火栓处。

4
地上消火栓
固定在距离消火栓 1m 的范围内，不得影响消火栓的使用。

5
灭火器
悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。泡沫灭火器器身上应标注“不适用于电火”字样。

6
消防水带
指示消防水带、软管卷盘或消防栓箱的位置。

7
灭火设备或报警装置的方向
指示灭火设备或报警装置的方向。

8
消防沙池（箱）
装设在消防沙池（箱）附近醒目位置，并应编号。

9
防火墙
在变电站的电缆沟(槽）进入主控制室、继电器室处和分接处、电缆沟每间隔约 60m 处应设防火墙，将盖板涂成红色，标明“防火墙”字样，并应编号。

10
消防重地未经许可不得入内
消防室、雨淋阀室、泵房室等处。

4.5 标志制作规范
4.5.1方向辅助标志牌
基本型式是一正方形衬底牌和导向箭头图形，标志牌尺寸（边长）一般为250mm或根据现场实际选择，箭头方向可根据现场实际情况选择。衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
4.5.2 组合标志牌
基本型式是长方形衬底牌，由图形标志、方向辅助标志和文字辅助标志的组合。其中，方向辅助标志与有关标志联用，指示被联用标志所表示意义的方向。衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。图例如图4.1，制图参数如表 4.1。
。
图 4.1 消防组合标志牌的制图标准
表4.1 消防组合标志牌的制图参数 单位：mm
种类
参数
B
A
B1
A1
甲
500
400
400
200
乙
350
300
140
140

5 安全警示线
5.1 一般规定
5.1.1 安全警示线用于界定和分割危险区域，向人们传递某种注意安全警示线包括禁止阻塞线、减速提示线、安全警戒线、防止踏空线通道边缘警戒线等。
5.1.2 安全警示线一般采用黄色或与对比色（黑色）同时使用。
5.2 禁止阻塞线
5.2.1 禁止阻塞线的作用是禁止在相应的设备前（上）停放物体，以免意外发生。
5.2.2 禁止阻塞线采用 45 ° 黄色与黑色相间的等宽条纹，宽度宜为 50 ～ 150mm ，长度不小于禁止阻塞物 1.1 倍，宽度不小于禁止阻塞物 1.5 倍。
5.3 减速提示线
5.3.1 减速提示线的作用是提醒在变电站内的驾驶人员减速行驶，以保证变电站设备和人员的安全。
5.3.2 减速提示线一般采用 45 °黄色与黑色相间的等宽条纹，宽度宜为 100 ～ 200mm。可采取减速带代替减速提示线。
5.4 安全警戒线
5.4.1 安全警戒线的作用是为了提醒在变电站内的人员，避免误碰、误触运行中的控制屏（台）、保护屏、配电屏和高压开关柜等。
5.4.2 安全警戒线采用黄色，宽度宜为50 ～ 150mm 。
5.5 防止碰头线
5.5.1 防止碰头线的作用是提醒人们注意在人行通道上方的障碍物，防止意外发生。
5.5.2 防止碰头线采用 45 ° 黄色与黑色相间的等宽条纹，宽度宜为 50 ～ 150mm 。
5.6 防止绊跤线
5.6.1 防止绊跤线的作用是提醒工作人员注意地面上的障碍物，防止意外发生。
5.6.2 防止绊跤线采用 45 ° 黄色与黑色相间的等宽条纹，宽度宜为 50～150mm 。
5.7 防止踏空线
5.7.1 防止踏空线的作用是提醒工作人员注意通道上的高度落差，避免发生意外。
5.7.2 防止踏空线采用黄色线，宽度为宜为100～150mm 。
5.8 安全警示线及设置规范
序号
名称标识
设置范围和地点
图形标识示例
1
禁止阻塞线
（1）标注在地下设施入口盖板上。
（2）标注在主控制室、继电器室门内外；消防器材存放处；防火重点部位进出通道。
（3）标注在通道旁边的配电柜前（800mm）。
（4）标注在其它禁止阻塞的物体前。

2
减速提示线
标注在变电站站内道路的弯道、交叉路口和变电站进站入口等限速区域的入口处。

3
安全警戒线
（1）设置在控制屏（台）、保护屏、配电屏和高压开关柜等设备周围。
（2）安全警戒线至屏面的距离宜为300～800mm，可根据实际情况进行调整。

4
防止碰头线
标注在人行通道高度小于1.8m的障碍物上。

5
防止绊跤线
（1）标注在人行横道地面上高差300mm以上的管线或其它障碍物上。
（2）采用45°间隔斜线（黄/黑）排列进行标注。

6
防止踏空线
（1）标注在上下楼梯第一级台阶上。
（2）标注在人行通道高差300mm以上的边缘处。

6 安全防护设施
6.1 一般规定
6.1.1 安全防护设施用于防止外因引发的人身伤害，包括安全帽、安全工器具柜、安全工器具试验合格证标志牌、固定防护遮栏、区域隔离遮栏、临时遮栏（围栏）、红布幔、孔洞盖板、爬梯遮栏门、防小动物挡板、防误闭锁解锁钥匙箱等设施和用具。
6.1.2 工作人员进人生产现场，应根据作业环境中所存在的危险因素，穿戴或使用必要的防护用品。
6.2 安全防护设施及设置规范
序号
名称
设置范围和地点
图形标识示例
1
固定防护遮栏
（1）固定防护遮栏适用于落地安装的高压设备周围及生产现场平台、人行通道、升降口、大小坑洞、楼梯等有坠落危险的场所。
（2）用于设备周围的遮栏高度不低于1700mm，设置供工作人员出入的门并上锁；防坠落遮栏高度不低于1050mm，并装设不低于100mm高的护板。
（3）固定遮栏上应悬挂安全标志，位置根据实际情况而定。
（4）检修期间需将栏杆拆除时，应装设临时遮栏，并在检修工作结束后将栏杆立即恢复。

2
区域隔离遮栏
（1）区域隔离遮栏适用于设备区与生活区的隔离、设备区间的隔离、改（扩）建施工现场与运行区域的隔离，也可装设在人员活动密集场所周围。
（2）区域隔离遮栏应采用不锈钢或塑钢等材料制作，高度不低于1050mm，其强度和间隙满足防护要求。

3
孔洞盖板
（1）适用于生产现场需打开的孔洞。
（2）孔洞盖板均应为防滑板，且应覆以与地面齐平的坚固的有限位的盖板。盖板边缘应大于孔洞边缘 100mm，限位块与孔洞边缘距离不得大于25～30mm，网络板孔眼不应大于50×50mm。
（3）在检修工作中如需将盖板取下，应设临时围栏。临时打开的孔洞，施工结束后应立即恢复原状；夜间不能恢复的，应加装警示红灯。（4）孔洞盖板可制成与现场孔洞互相配合的矩形、正方形、圆形等形状，选用镶嵌式、覆盖式，并在其表面涂刷 45°黄黑相间的等宽条纹，宽度宜为50～100mm。
（5）盖板拉手可做成活动式，便于钩起。

4
爬梯遮栏门
（1）应在禁止攀登的设备、构架爬梯上安装爬梯遮栏门，并予编号。
（2）爬梯遮栏门为整体不锈钢或铝合金板门。其高度应大于工作人员的跨步长度，宜设置为800mm左右，宽度应与爬梯保持一致。
（3）在爬梯遮栏门正门应装设“禁止攀登高压危险”的标志牌。

5
防小动物挡板
（1）在各配电装置室、电缆室、通信室、蓄电池室、主控制室和继电器室等出入口处，应装设防小动物挡板，以防止小动物短路故障引发的电气事故。
（2）防小动物挡板宜采用不锈钢、铝合金等不易生锈、变形的材料制作，高度应不低于400mm，其上部应设有 45°黑黄相间色斜条防止绊跤线标志，标志线宽宜为50～100mm。

7 变电站公共标识
7.1 变电站铭牌标识
7.1.1 变电站应设置铭牌标识：具有国网标志、电压等级及变电站名称，采用标识与中英文简称组合（横式）。
7.1.2 材质：d=1.2mm法纹拉丝不锈钢板材，经开槽折边。工艺：化学腐蚀上色。
7.1.3 尺寸：建议600х400х20，可根据实际情况按照比例放大至900х600х20，单位：mm。
7.1.4　安装位置：悬挂于变电站主建筑大门外墙面左侧（面向主建筑），下沿距地面1800mm。
7.1.5 变电站铭牌的制图标准及参数如图7.1。

图 7.1 变电站铭牌制图标准
7.2 进站须知牌
7.2.1 变电站应设置进站须知牌：户外变电站须知牌应具有“进站须知”和安全标志，安全标志从左向右依次为“当心触电”、“严禁烟火”、“未经许可，不得入内”、 “限速5公里”、“必须戴安全帽”，安全标志下方标注各电压等级最小安全距离。户内变电站取消限速标志。（内容可参见图7.2）
7.2.2 材质：应根据当地实际制作条件选定。
7.2.3 尺寸：户外建议1300×800或2000×1000，户内建议1000×700，可根据实际情况选用，单位：mm。
7.2.4 安装位置：户外变电站面向大门安装与变电站进门主通道一侧显眼处，户内变电站主控楼进门显眼处，建议下沿距地面1200mm，设置高度可视具体情况确定。
7.2.5 进站须知牌的制图标准及参数如图7.2。

图7.2进站须知牌制图标准
7.3 变电站简介
7.3.1 变电站应设置简介牌：应具有国网标志，变电站名称及电压等级。简介内容应包括变电站地址、投运日期、运维班组及变电站主要一次设备类型、数量及接线方式。（内容可参见图7.3）
7.3.2 材质：应根据当地实际制作条件选定。
7.3.3 尺寸：建议1800×900或1200×600，可根据实际情况选用，单位：mm。
7.3.4 安装位置：变电站主控楼进门显眼处，建议下沿距地面1200mm，设置高度可视具体情况确定。
7.3.5 变电站简介牌的制图标准及参数如图7.3。

图7.3变电站简介牌制图标准

7.4 变电站巡视路线图
7.4.1 变电站应设置巡视路线图：巡视路线图应根据变电站分平面绘制，巡视路线应包括全部站内设备，路线合理、清晰。
7.4.2 材质：应根据当地实际制作条件选定。
7.4.3 尺寸：根据实际情况制作。
7.4.4 安装位置：变电站主控室进门显眼处，建议下沿距地面1200mm，设置高度可视具体情况确定。
7.4.5 变电站巡视路线图的样板如图7.4。

图7.4变电站巡视路线图
7.5 变电站门牌
7.5.1 变电站应根据房间布置设置相应门牌标志。
7.5.2 材质：应根据当地实际制作条件选定。
7.5.3 尺寸：建议121×280，可根据实际情况制作，单位：mm。
7.5.4 安装位置：安装于房门开门一侧，上沿与门楣相平。
7.5.5 变电站门牌的样板如图7.5。

图7.5变电站门牌
7.6 变电站楼层指示牌
7.6.1 变电站应设置楼层指示牌。
7.6.2 材质：应根据当地实际制作条件选定。
7.6.3 尺寸：可根据实际情况制作。
7.6.4 安装位置：变电站主控楼楼道显眼处，建议下沿距地面1500mm，设置高度可视具体情况确定。
7.6.5 变电站楼层指示牌的样板如图7.6。

图7.6变电站楼层指示牌
7.7 变电站母线标识牌
7.7.1 变电站敞开式母线应设置母线标识牌。
7.7.2 材质：应根据当地实际制作条件选定。
7.7.3 尺寸：建议1000×500，可根据实际情况制作，单位：mm。
7.7.4 安装位置：母线两端，建议下沿距地面1200mm，设置高度可视具体情况确定。
7.7.5 变电站母线标识牌的样板如图7.7。

图7.7变电站母线标识牌
附录：
各种常用安全标识牌装设示例
序号
地点
安全标识牌
1
保护室
控制室
就地配置保护的开关室

2

开关室

3
电容器室
接地变室
消弧线圈室

4
主变室

5
电缆层

6
GIS室
SF6设备室

7
就地配置保护的GIS室

8
通信室
自动装置室

9
蓄电池室

10
高压配电装置构架及变压器、电抗器等设备的爬梯上

11
消防泵门
消防室门

12
室外栅栏

标准化变电站设备标识设计规范
1 一次设备铭牌标识
1.1 铭牌标识制作要求
1.1.1 内容：按照附录一次设备铭牌命名规范执行。
1.1.2 规格：设备标志牌基本形式为矩形，衬底色为白色，边框、编号文字为红色（接地设备标志牌的边框、文字为黑色）。采用反光黑体字，字号根据标志牌尺寸、字数适当调整。
1.1.3 色号：红色 M100 Y100，黑色 K100，绿色 C100 Y100，黄色 M20 Y100。
1.1.4 材质：铝合金或工业贴纸
1.1.5 变压器、电抗器标志牌的图例如图1.1，制图参数如表1.1。

图1.1 变压器标志牌（示例）
表1.1 变压器标志牌的制图参数 单位：mm
参数
种类
B
A
B1
A1
甲
300
200
268
168
乙
400
300
364
264
丙
500
400
460
360
1.1.6 断路器、隔离开关、电流互感器、避雷器、耦合电容器、阻波器、控制箱、端子箱、接地刀闸标志牌的图例如图1.2，制图参数如表1.2。

图1.2 断路器标志牌（示例）
表1.2 断路器标志牌的制图参数 单位：mm
参数
种类
B
A
B1
A1
甲
220
320
168
288
乙
60
250

1.1.7室内配电设置标志牌的图例如图1.3，制图参数如表1.3；安装处如有特殊要求可以按同比例缩放。

图1.3 室内配电装置标志牌（示例）
表1.3 室内配电装置标志牌的制图参数 单位：mm
参数
种类
B
A
B1
A1
甲
160
136
200
176
乙
144
124
180
160
丙
120
104
150
134
1.1.7 母线标志牌的图例如图1.4，制图参数如表1.4。

图1.4 母线标志牌（示例）
表1.4 母线标志牌的制图参数 单位：mm
参数
种类
A
A1
A2
B
B1
B2
甲
350
320
313
500
470
463
乙
134
114
109
200
184
176
丙
110
94
90
160
144
140
1.1.8 变压器标志牌示意图如图1.5。

图1.5 变压器标志牌示意图
1.1.9 母线标志牌示意图如图1.6。

图1.6 母线标志牌示意图
1.1.9 断路器标志牌示意图如图1.7。

图1.7 母线标志牌示意图
1.1.10 隔离开关标志牌示意图如图1.8。

图1.8 隔离开关标志牌示意图
1.1.11 压变标志牌示意图如图1.9。

图1.9 压变标志牌示意图
1.1.12 流变标志牌示意图如图1.10。

图1.10 流变标志牌示意图
1.1.13 开关接地闸刀标志牌示意图如图1.11。

图1.11 开关接地闸刀标志牌示意图
1.1.14 线路接地闸刀标志牌示意图如图1.12。

图1.12 线路接地闸刀标志牌示意图
1.2.一次设备铭牌设置及安装
1.2.1 主变：安装于主变本体箱体上横向正中位置，方向为面向主通道。
1.2.2 开关：分相式开关安装于开关每相机构箱正中位置，方向为面向主通道；一体式开关安装于开关机构箱正中位置，方向为面向主通道。
1.2.3 闸刀：电动操作的闸刀安装于闸刀机构箱门正中位置；手动操作的闸刀安装于闸刀操作机构正上方100mm处，GIS设备安装于闸刀机械指示窗附近，方向面对操作人员。
1.2.4 接地闸刀：安装于地刀操作机构正上方100mm处，GIS设备安装于接地闸刀机械指示窗附近，方向为面对操作人员。
1.2.5 流变：每相单支架的流变使用抱箍安装于流变支柱上，高度为铭牌下沿距地面1500mm，方向为面向主通道；三相共支架的流变安装于支柱横梁正中位置，GIS设备不安装，方向为面向主通道。
1.2.6 压变：每相单支架的压变使用抱箍安装于压变支柱上，高度为铭牌下沿距地面1500mm，方向为面向主通道；三相共支架的压变安装于支柱横梁正中位置，GIS设备安装筒体表面，方向为面向主通道。
1.2.7 避雷器：避雷器使用抱箍安装于避雷器支柱上，高度为铭牌下沿距地面1500mm，方向为面向主通道。
1.2.8 开关端子箱：安装于开关端子箱操作箱门正中位置，按照箱门开启面情况设置具体数量。
1.2.9 闸刀机构端子箱（GIS）：安装于端子箱机构箱门正中位置，按照箱门开启面情况设置具体数量。
1.2.10 组合电器汇控柜柜眉：安装于汇控柜柜门顶部，按照柜门上部情况可略微调整，同一柜保持一直线上。
1.2.11 手车开关柜柜眉：安装于开关柜正面上门顶部，按照柜门上部情况可略微调整，同一柜保持一直线上。
1.2.12 手车开关柜正面：安装于开关柜门正中位置，按照柜门开启面情况设置具体位置，保持同一朝向面保持在一直线上。
1.2.13 手车开关柜接地闸刀：安装于接地闸刀操作孔边上，位置为下柜门靠接地闸刀操作孔角部。
1.2.14 避雷针：安装于避雷针1.5米位置高度，面向主通道，标注设备名称、编号。
1.2.15 高压室架空出线：安装于高压室外侧架空出线处正下方墙体上，高度为铭牌下沿距地面1500mm。
1.2.16 检修电源箱：安装于检修电源箱门正中位置，按照箱门开启面情况设置具体数量。

2 一次设备标识
2.1 转接手车标识
2.1.1 内容：接地手车上应具有清晰、明显的名称以指示设备相位或功能。标准名称：电压等级（主变名称）+功能名称（有多台相同功能转接手车时应加编号）。
2.1.2 尺寸：转接手车上铭牌尺寸根据安装处要求制作，定置处标识按一次设备铭牌尺寸等比例缩放。
2.1.3 色号：转接手车铭牌为白底红框红字 验电手车铭牌为白底黑框黑字 字体：黑体
2.1.4 材质：铝合金或贴纸
2.1.5 安装：安装位置为转接手车上，定置位置墙上。
2.1.6 示意图：

2.2 手车操作方向标识
2.2.1 内容：手车操作处应具有明显的操作方向标识。
2.2.2 尺寸：建议圆环外径80×内径40mm，安装处如有特殊要求可以按同比例缩放。
2.2.3 色号：转接手车铭牌为白底红框红字 字体：黑体
2.2.4 材质：铝合金或贴纸
2.2.5 安装：手车操作处，粘贴在手车操作孔边中间。
2.2.6 示意图：

2.3 一次设备相位相色标识
2.3.1 内容：一次设备上应具有清晰、明显的相色或相位标识以指示设备相位或功能。
2.3.2 尺寸：相位标识直径为80mm
2.3.3 色号：红色色彩为C0 M100 Y70 K20，黄色色彩为C0 M40 Y100 K0，绿色色彩为C100 M0 Y60 K0，蓝色色彩为C100 M0 Y0 K0
2.3.4 材质：相位标识为反光膜，直接贴于设备表面；油漆为直接涂刷
2.3.5 相位相色工艺：
2.3.5.1 主变：相色标识贴于主变高中压侧升高座面对主通道正中位置，主变中性点套管末端法兰及引下扁铁上刷蓝色油漆。
2.3.5.2 线路、主变、分段及旁路间隔：相位标识贴于间隔流变底座面对巡视通道方向正中位置。
2.3.5.3 母线压变间隔：相位标识贴于母线压变底座面对巡视通道方向正中位置。
2.3.5.4 接地闸刀：接地闸刀垂直连杆从底部起向上漆黑0.6米。
2.3.5.5 接地引下体：使用黄绿漆标注，变电站内接地引下体涂刷黄绿漆，接地引下体高度超过1200mm者，黄绿漆涂刷至距地面1200mm位置，黄绿相间涂刷，每节长度为150mm，自上而下第一节为黄色；接地引下体高度超过300mm不足1200mm者，黄绿漆自上而下满涂接地引下体，每节长度为150mm；接地引下体高度不足300mm者黄绿漆自上而下满涂接地引下体，每节长度为50mm。
2.3.6 相位示意图：

2.4 管道标识
2.4.1 内容：管道上应具有颜色、文字及流向等标识来区分管道的功能及用途。
2.4.2 色号：黄色色彩为PANTONE151C，红色色彩为PANTONE186C，灰色色彩为PANTONE 413C。 字体：黑体
2.4.3 工艺：底色使用相应颜色油漆涂刷，文字及箭头使用黑色或白色油漆标注，文字及箭头应标注在距弯头500mm的直管段上，如两弯头间不足1000mm时应选择中间位置。
2.4.4 示意图：

管道名称
消防水管
冷却水管
氮气管
SF6管
管道底色
红色
与本体同色
黑色
黄色
2.5 主变阀门标识
2.5.1 主变采油样阀
2.5.1.1 内容：主变名称＋本体（或有载）＋采油样阀，并用箭头标注油流方向。如：1号主变有载采油样阀。
2.5.1.2 尺寸：建议20×80mm，安装处如有特殊要求可以按同比例缩放。
2.5.1.3 色号：白底红字 字体：黑体
2.5.1.4 材质：铝合金或贴纸；
2.5.1.5 安装：安装于采油样阀上部油管上，字体面向通道，箭头朝向油流方向。
2.5.2 主变放油阀
2.5.2.1 内容：主变名称＋本体（或有载）＋放油阀，并用箭头标注油流方向。如：1 号主变有载放油阀。
2.5.2.2 尺寸：建议20×80mm，安装处如有特殊要求可以按同比例缩放。
2.5.2.3 色号：白底红字 字体：黑体
2.5.2.4 材质：铝合金或贴纸
2.5.2.5 安装：安装于放油阀上部油管上，字体面向通道，箭头朝向油流方向。
2.5.3 主变事故放油阀
2.5.3.1 内容：主变事故放油阀门上应具有明显标识区分于其他阀门。
2.5.3.2 尺寸：根据安装处要求制作。
2.5.3.3 色号：阀门把手及阀门转动标识上文字均为红色（PANTONE186C），事故放油管口至阀门之间为黑色。字体：黑体
2.5.3.4 材质：阀门转动标识为铝合金
2.5.3.5 安装：阀门转动标识上文字为化学蚀刻上色，阀门转动标识使用不干胶固定于放油阀把手下；阀门把手使用红色油漆满涂；事故放油管口至阀门之间使用黑色油漆满涂。
2.5.4 示意图：

2.6 主变油枕进出油管标识
2.6.1 内容：主变油枕进出油管上应具有明显标识区分。
2.6.2 尺寸：虚线为90×50mm 箭头为60×5mm
2.6.3 色号：标识均为红色
2.6.4 材质：不干胶
2.6.5 标色：红色“↑、↓”指示
2.6.6 示意图：

2.7 主变温度表标识
2.7.1 内容：主变温度表+编号
2.7.2 尺寸：20×30mm，
2.7.3 色号：主变温度表1 字体：黑体 黄底黑字、主变温度表2 字体：黑体
2.7.4 材质：不干胶
2.7.5 安装：主变温度表中间轴下部
2.7.6 示意图：

2.8 接地点标识
2.8.1 内容：应准确描述接地点位置。
2.8.2 尺寸：标识为边长50mm的正三角形，边框色彩宽度5mm。标识接地端、接地闸刀为80×40mm、虚线框5mm用不干胶。不同尺寸按盒盖大小比例而定。
2.8.3 色号：字体、边框、图形为黑色，底板为白色。
2.8.4 材质：铝合金或贴纸
2.8.5 安装:将标示牌固定于构架上，或直接将不干胶粘贴于接地点附近。
2.8.6 示意图：

23

2 110kV/35kV变电站
（一）110kV/35kV主变
变电站
间隔
序号
设备
标准名称
举例
110kV/35kV
主变
1
主变有载滤油装置
主变名称+有载滤油装置
1号主变有载滤油装置
2
主变有载机构箱
主变名称+有载调压机构箱
1号主变有载调压机构箱
3
主变冷却风扇编号
编号
①、②、③………………
4
主变冷却器组编号
编号
①、②、③………………
5
主变冷却器电源箱
主变名称＋风机电源＋控制箱
1号主变风机电源控制箱
6
主变闸刀操作箱
主变名称+电压等级+侧＋编号＋闸刀+控制箱
1号主变110kV侧7011闸刀控制箱
7
主变闸刀机构箱
主变名称+电压等级+侧＋编号+闸刀
1号主变110kV侧7011闸刀
8
主变接地闸刀机构箱
主变名称+电压等级+侧＋编号＋接地闸刀
1号主变110kV侧7014接地闸刀
9
主变110kV穿墙套管下方（GIS）
主变名称+电压等级+侧+穿墙套管+三相相别
1号主变器110kV侧穿墙套管A、B、C
10
主变10kV穿墙套管下方
主变名称+电压等级+侧+穿墙套管+三相相别
1号主变器10kV侧穿墙套管A、B、C
11
主变10kV避雷器
主变名称+电压等级+侧+避雷器
1号主变10kV侧避雷器
12
主变110kV中性点避雷器
主变名称+电压等级+侧+中性点+避雷器
1号主变110kV侧中性点避雷器
13
主变端子箱
主变名称+端子箱
1号主变端子箱
14
变压器
主变名称
1号主变
15
主变110kV中性点接地闸刀
主变名称+电压等级+侧+中性点+编号+接地闸刀
1号主变110kV侧中性点7010接地闸刀
16
主变汇控柜（GIS柜）
主变名称+汇控柜
1号主变汇控柜
17
主变智能终端柜（智能化）
主变名称＋智能终端柜
1号主变智能终端柜
18
接地电阻
