产品图设计规范.doc

精选文档
修订履历
版本
修订内容
日 期
修/制订者
审 核
批 准
A/0
新版发行
2013-4-18
李 智
梁永进
石 华
A/1
整合系统，全面修订
2013-12-12

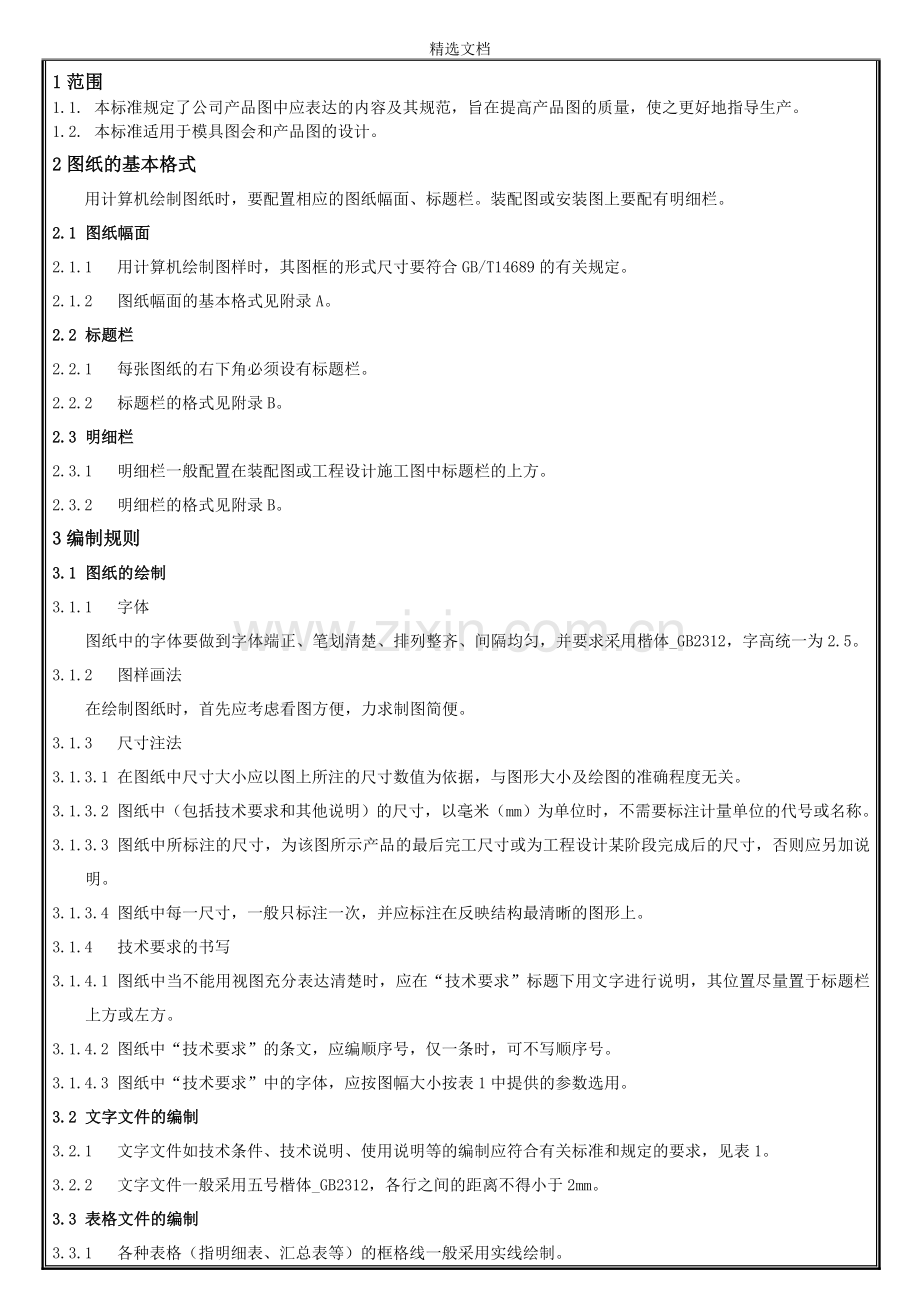

1范围
1.1. 本标准规定了公司产品图中应表达的内容及其规范，旨在提高产品图的质量，使之更好地指导生产。
1.2. 本标准适用于模具图会和产品图的设计。
2图纸的基本格式
用计算机绘制图纸时，要配置相应的图纸幅面、标题栏。装配图或安装图上要配有明细栏。
2.1 图纸幅面
2.1.1 用计算机绘制图样时，其图框的形式尺寸要符合GB/T14689的有关规定。
2.1.2 图纸幅面的基本格式见附录A。
2.2 标题栏
2.2.1 每张图纸的右下角必须设有标题栏。
2.2.2 标题栏的格式见附录B。
2.3 明细栏
2.3.1 明细栏一般配置在装配图或工程设计施工图中标题栏的上方。
2.3.2 明细栏的格式见附录B。
3编制规则
3.1 图纸的绘制
3.1.1 字体
图纸中的字体要做到字体端正、笔划清楚、排列整齐、间隔均匀，并要求采用楷体_GB2312，字高统一为2.5。
3.1.2 图样画法
在绘制图纸时，首先应考虑看图方便，力求制图简便。
3.1.3 尺寸注法
3.1.3.1 在图纸中尺寸大小应以图上所注的尺寸数值为依据，与图形大小及绘图的准确程度无关。
3.1.3.2 图纸中（包括技术要求和其他说明）的尺寸，以毫米（mm）为单位时，不需要标注计量单位的代号或名称。
3.1.3.3 图纸中所标注的尺寸，为该图所示产品的最后完工尺寸或为工程设计某阶段完成后的尺寸，否则应另加说明。
3.1.3.4 图纸中每一尺寸，一般只标注一次，并应标注在反映结构最清晰的图形上。
3.1.4 技术要求的书写
3.1.4.1 图纸中当不能用视图充分表达清楚时，应在“技术要求”标题下用文字进行说明，其位置尽量置于标题栏上方或左方。
3.1.4.2 图纸中“技术要求”的条文，应编顺序号，仅一条时，可不写顺序号。
3.1.4.3 图纸中“技术要求”中的字体，应按图幅大小按表1中提供的参数选用。
3.2 文字文件的编制
3.2.1 文字文件如技术条件、技术说明、使用说明等的编制应符合有关标准和规定的要求，见表1。
3.2.2 文字文件一般采用五号楷体_GB2312，各行之间的距离不得小于2mm。
3.3 表格文件的编制
3.3.1 各种表格（指明细表、汇总表等）的框格线一般采用实线绘制。
3.3.2 表格中的文字及代号、符号一般采用五号楷体_GB2312。
3.3.3 设计文件的内容需要采用分数填写时，其分数线应用“/”表示。
3.4 成品图纸公差标准
图纸有公差,按照客户要求,在客户图纸没有公差要求时,尺寸公差标准应如下:
成品 <0.5M：成品公差+/-5mm,裁线公差+/-3mm；
成品 ≥0.5,<1M:成品公差+/-10mm,裁线公差+/-5mm；
成品≥1,<1.5M:成品公差 +/-15mm,裁线公差+/-10mm；
成品≥1.5,<2M:成品公差 +/-20mm,裁线公差+/-15mm；
成品≥2,<3M:成品公差+/-30mm,裁线公差+/-20mm；
成品≥3M以上：成品公差+/-50mm,裁线公差+/-30mm。
3.5 产品成型后外露尺寸编制
产品名称
标准
USB A/M
协会标准11.75Min 公司标准：12+0.5/-0.25
USB A/F
公司标准：9.3+0.3/0.3
USB B/M
协会标准11.75Min 公司标准：12+0.5/-0.25
Mini USB
协会标准6.8Min 公司标准：7.2±0.3
Micro USB
协会标准5.4Min 公司标准：5.7±0.3
DC Plug
公司标准：±0.5
RCA M
公司标准：6±0.5
RCA F
公司标准：6±0.5
Mini Din M
6±0.5
Mini Din F
2±0.5
HDMI A/M
协会标准9.0Min 公司标准：9.3+0.5/-0.3
HDMI D/M
协会标准6.3Min 公司标准：6.6+0.5/-0.3

3.6 电性测试标准
产品类别
测试标准
备注
DC 产品
测试电压：DC300V 绝缘阻抗：10MΩ
L代表线材长度。测试时间：10ms
导通阻抗
纯铜线:1Ω(0<L≤2M) 2Ω(2<L≤5M)3Ω(5<L≤10M)
其他导体:3Ω(0<L<2M) 5Ω(2<L≤5M)
L代表线材长度。测试时间：10ms。高压测试：AC500V 。测试时间：1分钟 漏电流＜1mA
AC 产品
美规、日规电源线：
外压2500V 内压1750V 绝缘阻抗 50 MΩ
漏电流1mA 测试时间：1秒钟
国标，欧规电源线：
外压4200V 内压2500V 绝缘阻抗 50 MΩ
漏电流1mA 测试时间：1秒钟

3.7剥皮沾锡OD标准
项次
线材规格
捻线沾锡尺寸要求(mm)
1
28AWG
≤0.6
2
26AWG
≤0.7
3
24AWG
≤0.8
4
22AWG
≤1.0
5
20AWG
≤1.3
6
18AWG
≤1.6
7
16AWG
≤1.9
8
14AWG
≤2.3
9
12AWG
≤3.0
10
10AWG
≤3.8
11
08AWG
≤4.8
12
06AWG
≤6.3

表1
图
（
）
mm
幅
体
字
高
字

A0
A1
A2
A3
A4
汉字
7
7
5
5
5
字母与数字
5
5
3．5
3．5
3．5
4更改规则
4.1 图纸的更改原则
4.1.1 图纸需要更改时，应由技术人员填写更改通知单，并经有关部门按技术责任制规定签署和有关领导审批后，才能对图纸进行更改。
4.1.2 图纸更改时，与其相关的图纸及文件应同时发出更改通知单进行相应的更改。
4.1.3 经更改后的同一代号而不同媒体介质的图纸文件应保持完整、正确、协调、统一。
4.2 图纸的更改方法
4.2.1 带更改标记的更改方法
4.2.1.1 在图纸上删去被更改的部分，输入新内容，靠近更改部位画圆、圆内填写相应的更改标记，自该圆用细实线引至更改部位。
4.2.1.2 增加新层（一般用第15层），命名为更改层，存放已被更改的部分。关闭此层，则该层内容既不显示，也不被绘制出来。
4.2.1.3 带更改标记的删改示例见图1。

更改前 54

1 1表示第一次变更
更改后 52
54
更改层输入项
图1
4.2.1.4 更改量较大时要重新出图。
4.2.2 文字说明的更改
根据更改的复杂程度和具体情况，在对图纸进行更改时，在更改的相关部位也可采用文字说明的办法进行更改。
4.3 图纸的更改程序
4.3.1 图纸的更改，应依据经过审批的更改通知单进行。
4.3.2 图纸绘制人员按更改通知单的更改要求更改图纸，经更改通知单的编制人员复核后，在图纸更改记录栏分别填入“更改标记”、“数量”、“签名”和“日期”各栏。
4.3.3 图纸绘制人员在更改图纸后，应在有关的图纸中的其他相应更改栏中及时填写更改信息。
4.3.4 图纸绘制人员用更改后的图纸，打印或复制出生产文件，供有关部门使用。
更改通知单的填写
4.4 被更改设计图纸的存储代号、更改通知单号应填写在图纸更改通知单的规定位置上。
4.5 图纸更改后的文件名管理
经过更改后的图纸，其文件名称可根据需要在后面增加“更改1”、“更改2”、“更改××”。其中“更改1”为第一次更改；“更改2”为第二次更改；“更改××”为第××次更改，以示区别。
5签署规则
5.1 签署的一般要求
5.1.1 图纸文件的签署必须完整。
5.1.2 签署应采取分级负责的原则，签署者应承担签署的技术责任。
5.1.3 签署者的姓名不允许省略，日期应完整签署年、月、日。
5.1.4 各种媒体的图纸文件的签署应一致。
5.1.5 同一代号的图纸文件由多页组成时，在不影响使用的情况下可以只在第一页上签署。
5.2 签署人员的技术责任
5.2.1 设计、绘图人的责任
5.2.1.1 图纸的工作原理或工程设计各项指标均应达到设计任务书要求，并应贯彻各级现行标准。各种数据、尺寸应准确无误。
5.2.1.2 在进行绘图过程中，应尽量采用标准件、通用件。
5.2.1.3 在进行绘图过程中，应考虑到加工、装配、施工、安装、调试、维修的简单方便性。
5.2.1.4 相关的图纸文件应完整、成套，应能满足加工、装配、施工、安装、调试和使用等方面的需要。
5.2.2 审核人的责任
5.2.2.1 图纸设计方案选择是否合理，能否满足设计要求。
5.2.2.2 图纸设计文件内容的正确性。
5.2.2.3 设计人员不在时，应承担设计的技术责任。
5.2.3 批准人的责任
5.2.3.1 工程设计的总体结构、主要性能应达到设计任务书或技术协议书的要求。
5.2.3.2 保证图纸文件的质量及其完整性。
5.2.4 校对人的责任
检查绘图结果是否符合设计人和审核人的要求。
5.3 签署的方法
5.3.1 图纸文件一般应按照标题栏中的要求进行签署。
5.3.2 纸质图纸文件可进行手工形式的签署。
5.3.3 图纸电子文件应在确保密级或安全情况下，一般采用光笔进行签署。
5.3.4 设计者根据签署完整、修改后的原图更改图纸文件、编制设计文件底图。底图经各级签署或由设计者（或图纸绘制人员）按原图将签署者的姓名直接录入，并经确认后按规定归档。
6存储与维护
6.1 存储与维护的一般要求
6.1.1 每一个图纸与设计文件在设计开发过程中都必须存放在公共盘中。
6.2 提交归档前存储介质的条件
6.2.1 提交归档的所有图纸电子文件，归档前都必须进行杀毒处理，不得带有任何病毒。
6.2.2 磁性介质应与纸质性介质内容完全一致。

附录A（图纸幅面的格式）
A1 图纸幅面，见图A1。
2523

A4×5
A4×4
A1
A0

A4×3
A3
A2
A3×3
A3×4

A4

2102
1892
1682
1471
1261
1051
841
630
420
210

0 297 594 891 1189 1486 1783 2080 2378
图A1

注：图中粗实线所示为基本幅面（第一选择）；细实线所示为加长幅面（第二选择）；虚线所示为规定的加长幅面（第三选择）。A2 图框格式，见图A2、图A3、图A4、图A5和表A1。

纸边界线 e
e

B e e
e e L
图框线 标题栏

e L 周边 e
B
图A2 图A3
纸边界线 c
c

B a c
a c L
图框线 标题栏

c L 周边 c
B
图A4 图A5
表A1
幅面代号
A0
A1
A2
A3
A4
B×L
841×1189
594×841
420×594
297×420
202×284
e
20
10
c
10
5
9
a
25
34
注：图A2、图A3为不留装订边的图纸，图A4、图A5为留有装订边的图纸，它们的尺寸按表A1中的规定选取。
附录B（标题栏的格式）
20
70
50
未注明公差
深圳市鹏毅实业有限公司
Shen Zhen Pang Ngai Industrial CO.,LTD
产品名称及规格
X.

批准
审核
绘制
成品编号
单位

.X

打样单号
页数

.XX

客户编号

7
13
20
20
20
40
20

明细栏及代号栏的格式

8
24
16
80
12

4.5

4.5
序号
料号
品名
规格
数量

（标题栏）
