AutoCAD基础练习题.doc

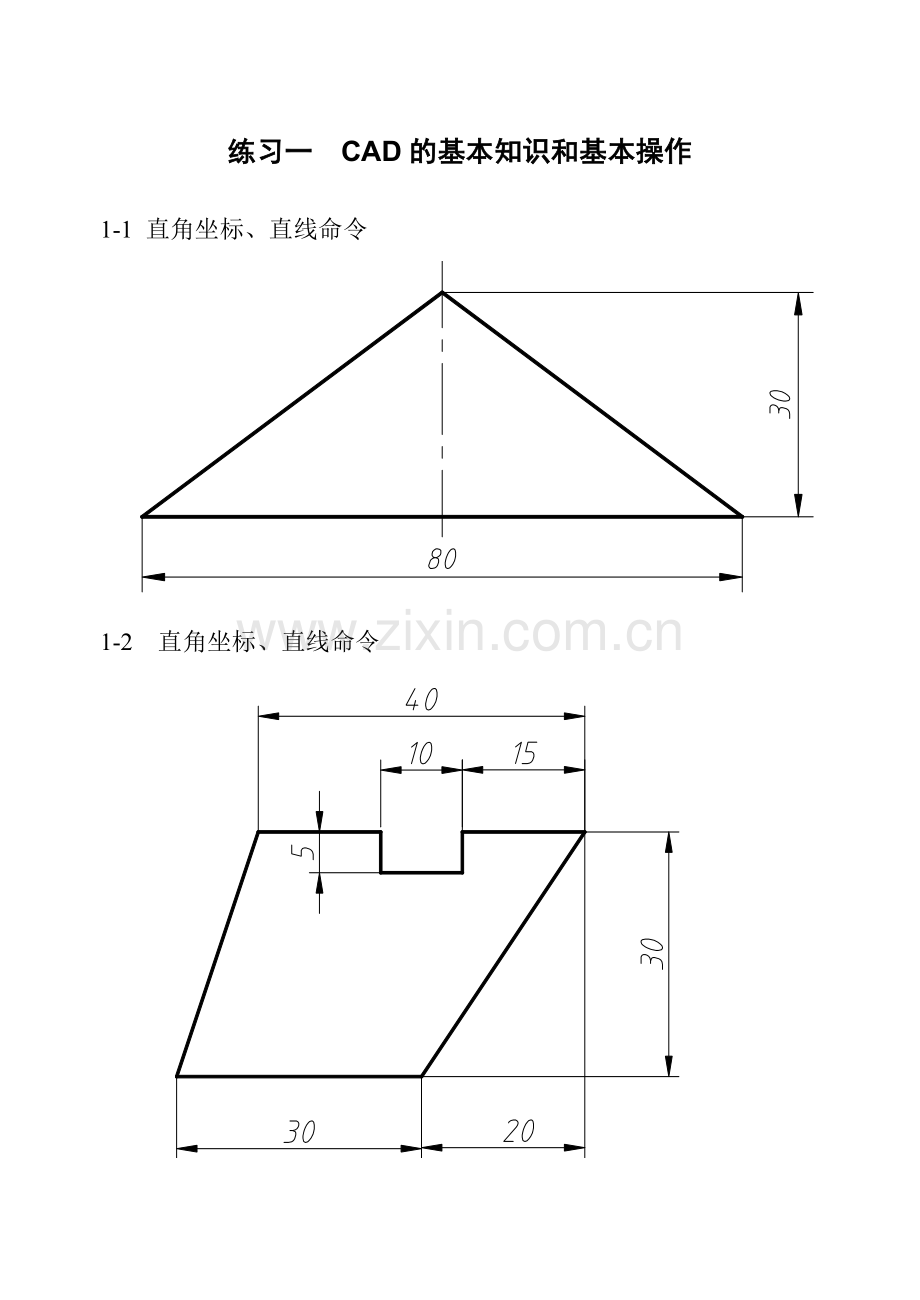

练习一 CAD的基本知识和基本操作
1-1 直角坐标、直线命令
1-2 直角坐标、直线命令

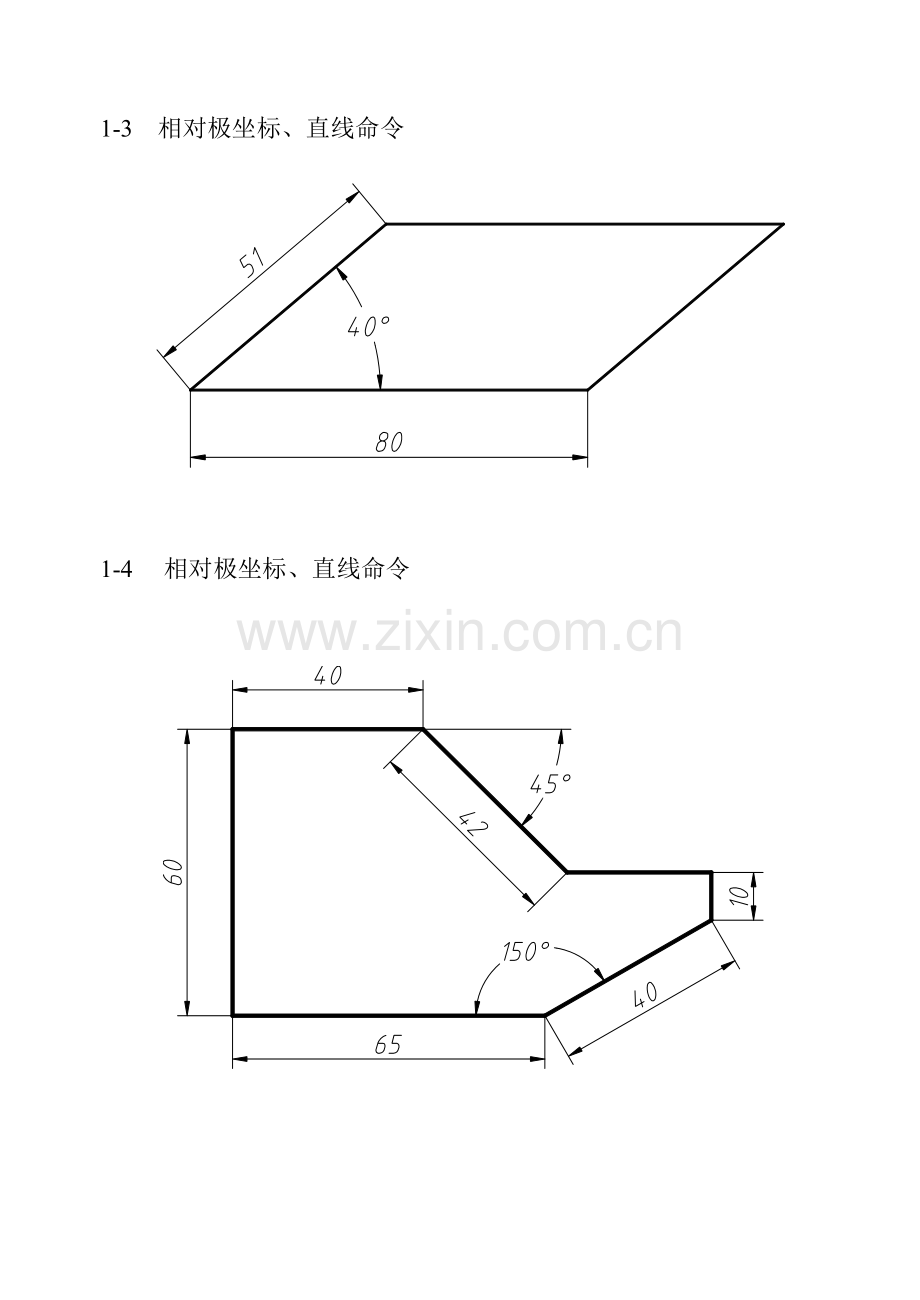

1-3 相对极坐标、直线命令

1-4 相对极坐标、直线命令

1-5 相对极坐标、直线命令

1-6 相对极坐标、延伸、修剪

1-7 相对直角坐标、延伸、修剪

1-8 相对直角坐标、延伸、修剪

1-9 相对极坐标、延伸、修剪

1-10 相对极坐标、延伸、修剪

练习二 绘制二维图形
2-1 圆、点的定数等分、延伸、修剪

2-2 点的定数等分、相对极坐标、延伸、修剪

2-3 正多边形、圆

2-4 正多边形、圆

2-5 圆、多段线

2-6 点的定数等分、圆、多段线

2-7 圆、对象捕捉
2-8 圆

2-9 圆

2-10 圆

2-11 相对极坐标、圆、延伸、修剪

2-12 圆

2-13 圆

2-14 圆、延伸、修剪

2-15 圆、圆弧

2-16 圆、圆弧、修剪

2-17 圆弧（起点、终点、半径）

2-18 圆、点的定数等分、圆弧（起点、端点、半径）

2-19 圆弧（起点、端点、半径）

2-20 圆弧（起点、圆心、角度）

练习三 图形编辑
3-1 矩形、缩放

3-2 旋转、缩放

3-3 阵列、修剪

3-4 阵列、修剪

3-5 相对极坐标、修剪、阵列

3-6 多段线、偏移、阵列

3-7 正方形、分解、点的定数等分、环形阵列

3-8 矩形、圆、修剪、阵列

3-9 圆16等分或圆外切8边形、阵列

3-10 正方形、偏移

3-11长方形、点（定数等分）、打断、复制、移动、旋转

3-12 偏移、修剪

3-13 矩形、对象追踪、阵列

3-14 矩形、对象追踪、阵列
3-15 圆、阵列

3-16 点的定数等分、多段线、延伸、偏移、倒圆角、修剪

3-17 阵列

3-18 阵列

3-19 正五边形、缩放、圆角、圆

3-20 正方形、镜像、偏移、阵列

3-21 圆、修剪、偏移、阵列

3-22 正三角形、镜像、缩放

3-23旋转、偏移、圆、修剪、圆弧（起点、端点、半径）

练习四 利用图块和属性绘图 注写文字 标注尺寸
4-1 零件图、块、公差标注

4-2 零件图、块、公差标注

4-3 零件图、块、公差标注

4-4 零件图、块、公差标注

4-5 零件图、块、公差标注

4-6 零件图、块、公差标注

4-7 零件图、块、公差标注

4-8 零件图、块、公差标注
练习五 三维绘图
5-1 完成下列轴测图

5-2 完成下列轴测图

5-3 完成下列轴测图

5-4 完成下列轴测图

5-5 完成下列轴测图

5-6 完成下列实体造型。

5-7 完成下列实体造型。

练习六 图形输出 综合实例
6-1 完成下列零件图

6-2 完成下列零件图

6-3 完成下列零件图

6-4 完成下列零件图

6-5 完成下列零件图

6-6 完成下列零件图

6-7 完成下列零件图

6-8 完成下列零件图

6-9 完成下列零件图

6-10 完成下列零件图

6-11 完成下列零件图

6-12 完成下列零件图

6-13 完成下列装配图

6-14 完成下列零件图

6-15 完成下列零件图

6-16 完成下列零件图

6-17 完成下列装配图
