微机原理存储器练习题.doc

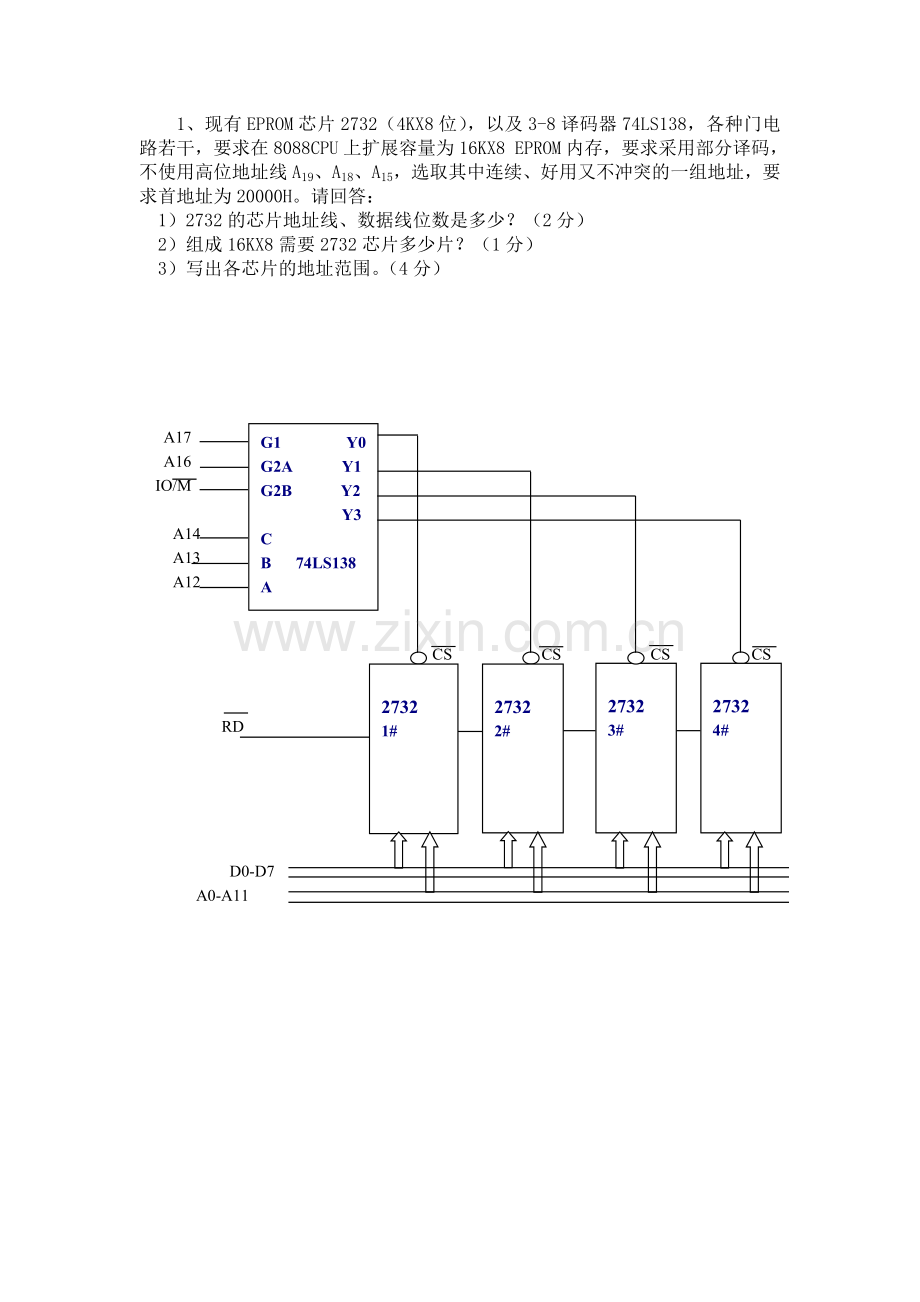

1、现有EPROM芯片2732（4KX8位），以及3-8译码器74LS138，各种门电路若干，要求在8088CPU上扩展容量为16KX8 EPROM内存，要求采用部分译码，不使用高位地址线A19、A18、A15，选取其中连续、好用又不冲突的一组地址，要求首地址为20000H。请回答：1）2732的芯片地址线、数据线位数是多少？（2分）2）组成16KX8需要2732芯片多少片？（1分）3）写出各芯片的地址范围。（4分） 4）画出存储扩展图（要求画出地址线、数据线及控制线的连接）（4分）G1 Y0G2A Y1G2B Y2 Y3CB 74LS138AC27321#27322#27323#27324#A17A16 IO/MA14A13A12 CS CS CS CS RD D0-D7 A0-A111） 地址线12根，数据线8根；2） 4片；3） 1# 20000H20FFFH 2# 21000H21FFFH3# 22000H22FFFH 4# 23000H23FFFH2、有一个2732EPROM（4KX8）芯片的译码电路如下图所示,试求: 计算2732芯片的存储容量； 给出2732芯片的地址范围； 是否存在地址重叠区? 4KB08000H-09FFFH存在重叠区 08000H-08FFFH 09000H-09FFFH 3、某CPU有地址线16根（A0A15）,数据线8根（D0D7）及控制信号RD、WR、MERQ(存储器选通)、IORQ(接口选通)。如图所示，利用RAM芯片2114（1KX4）扩展成2KX8的内存，请写出芯片组1和芯片组2的地址范围。答：第1组：C000HC3FFH第2组：C400HC7FFH4、下面是一个8微机的与EPROM的连接图，请写出每片EPROM的地址范围。EPROM1：1000H17FFHEPROM2：1800H1FFFHEPROM3：2000H27FFH5、某微机的存储器系统总容量为64K。其中ROM占用4K，地址范围是：C000HCFFFH；RAM占用2K，其地址范围是：E000HE7FFH。现采用2K8的ROM芯片（控制信号有CE、WE）和2K4的RAM芯片（控制信号有CE、WE、OE）来构成该存储器系统中以上给定的6K区域。请画出连接图。G1G2AG2BCBAY1Y2Y3Y4Y5Y6Y7Y0A14A15A13A12A11IO/M2KROM2KROM2KRAMC000HCFFFHE000HE7FFH&74LS138现有一微机系统的内存扩展连接图如下，请问： 1. 在图中，RAM芯片的容量是多大？扩展的存储器容量是多大？。2. 请写出图中各芯片组的地址空间。1.RAM芯片容量为8k4，存储器容量为16kB，。2. RAM1芯片组地址范围：88000H89FFFHRAM2芯片组地址范围：8A000H8BFFFH
