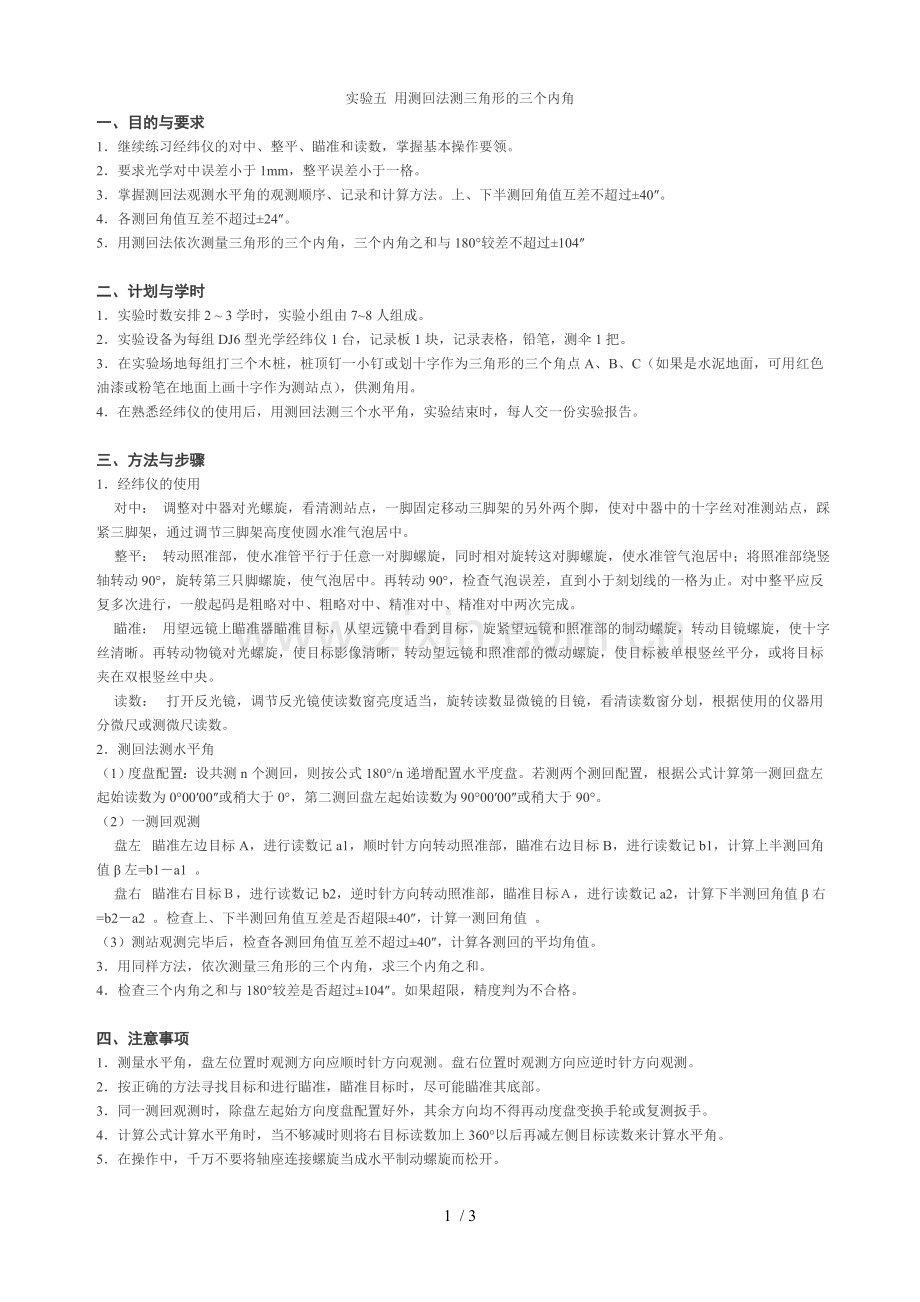

1、 . 实验五 用测回法测三角形的三个内角一、目的与要求1继续练习经纬仪的对中、整平、瞄准和读数,掌握基本操作要领。2要求光学对中误差小于1mm,整平误差小于一格。3掌握测回法观测水平角的观测顺序、记录和计算方法。上、下半测回角值互差不超过40。4各测回角值互差不超过24。5用测回法依次测量三角形的三个内角,三个内角之和与180较差不超过104二、计划与学时1实验时数安排2 3学时,实验小组由78人组成。2实验设备为每组DJ6型光学经纬仪1台,记录板1块,记录表格,铅笔,测伞1把。3在实验场地每组打三个木桩,桩顶钉一小钉或划十字作为三角形的三个角点A、B、C(如果是水泥地面,可用红色油漆或粉笔在
2、地面上画十字作为测站点),供测角用。4在熟悉经纬仪的使用后,用测回法测三个水平角,实验结束时,每人交一份实验报告。三、方法与步骤1经纬仪的使用 对中: 调整对中器对光螺旋,看清测站点,一脚固定移动三脚架的另外两个脚,使对中器中的十字丝对准测站点,踩紧三脚架,通过调节三脚架高度使圆水准气泡居中。 整平: 转动照准部,使水准管平行于任意一对脚螺旋,同时相对旋转这对脚螺旋,使水准管气泡居中;将照准部绕竖轴转动90,旋转第三只脚螺旋,使气泡居中。再转动90,检查气泡误差,直到小于刻划线的一格为止。对中整平应反复多次进行,一般起码是粗略对中、粗略对中、精准对中、精准对中两次完成。 瞄准: 用望远镜上瞄准
3、器瞄准目标,从望远镜中看到目标,旋紧望远镜和照准部的制动螺旋,转动目镜螺旋,使十字丝清晰。再转动物镜对光螺旋,使目标影像清晰,转动望远镜和照准部的微动螺旋,使目标被单根竖丝平分,或将目标夹在双根竖丝中央。 读数: 打开反光镜,调节反光镜使读数窗亮度适当,旋转读数显微镜的目镜,看清读数窗分划,根据使用的仪器用分微尺或测微尺读数。2测回法测水平角(1)度盘配置:设共测n个测回,则按公式180/n递增配置水平度盘。若测两个测回配置,根据公式计算第一测回盘左起始读数为00000或稍大于0,第二测回盘左起始读数为900000或稍大于90。(2)一测回观测 盘左 瞄准左边目标A,进行读数记a1,顺时针方向
4、转动照准部,瞄准右边目标B,进行读数记b1,计算上半测回角值左=b1a1 。 盘右 瞄准右目标,进行读数记b2,逆时针方向转动照准部,瞄准目标,进行读数记a2,计算下半测回角值右=b2a2 。检查上、下半测回角值互差是否超限40,计算一测回角值 。(3)测站观测完毕后,检查各测回角值互差不超过40,计算各测回的平均角值。3用同样方法,依次测量三角形的三个内角,求三个内角之和。4检查三个内角之和与180较差是否超过104。如果超限,精度判为不合格。四、注意事项1测量水平角,盘左位置时观测方向应顺时针方向观测。盘右位置时观测方向应逆时针方向观测。2按正确的方法寻找目标和进行瞄准,瞄准目标时,尽可能瞄准其底部。3同一测回观测时,除盘左起始方向度盘配置好外,其余方向均不得再动度盘变换手轮或复测扳手。4计算公式计算水平角时,当不够减时则将右目标读数加上360以后再减左侧目标读数来计算水平角。5在操作中,千万不要将轴座连接螺旋当成水平制动螺旋而松开。 实验报告五 用测回法测三角形的三个内角日期 班组 姓名 仪器编号测回法测水平角记录测站目标竖盘位置水平盘读数()半测回角值()一测回角值()各测回平均值()A第一测回盘左盘右A第二测回盘左盘右B第一测回盘左盘右B第二测回盘左盘右C第一测回盘左盘右C第二测回盘左盘右 三角形ABC的三个内角之和三个内角之和与180之差 是否超过限值3 / 3
