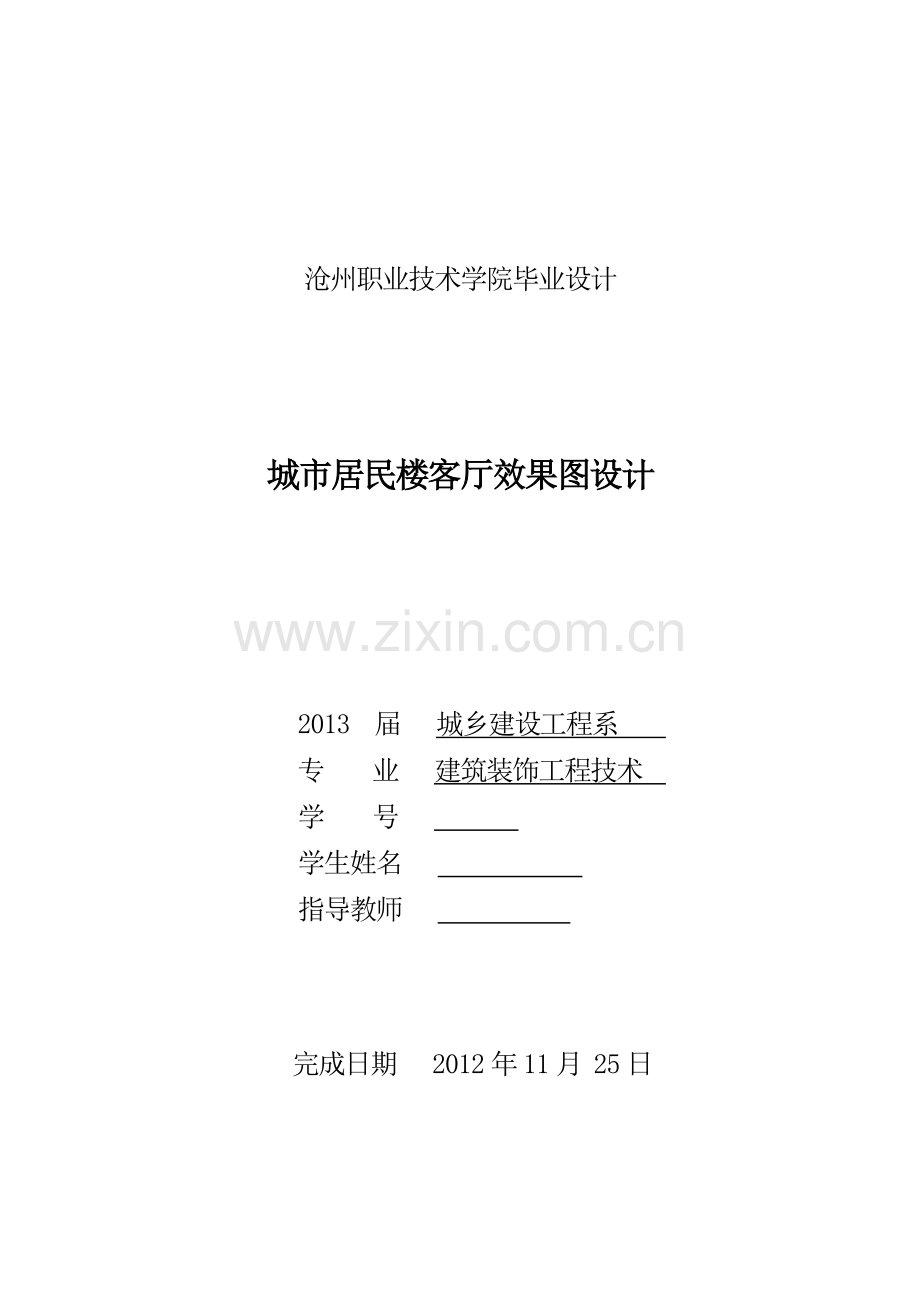

沧州职业技术学院毕业设计
城市居民楼客厅效果图设计
2013 届 城乡建设工程系
专 业 建筑装饰工程技术
学 号
学生姓名
指导教师
完成日期 2012年11月 25日
毕业设计评语及成绩
学生姓名

毕业设计
题目
城市居民楼客厅效果图设计
指导教师
姓名

指导教师
职称

指导教师评语：
答辩小组意见：

答辩小组组长签字： 年 月 日
成绩：

系主任签字： 年 月 日
毕业设计任务书
题目
城市居民楼客厅效果图设计
专业
建筑装饰工程技术
班级

学生姓名

所在系

导师
姓名

导师
职称

一、设计内容
使用计算机进行室内效果图设计，是计算机应用软件最重要的应用领域之一。本次设计主要完成城市居民楼客厅的装饰效果图，具体内容如下：
客厅面积26m2，适合目前中等城市居民一般收入家庭，综合考虑实用、经济、美观、个性化、风格化等多种因素，体现出建筑装饰功能与艺术美有机结合，同时满足使用功能与精神功能需求的室内环境。运用3DMAX、Photoshop等相关软件完成装饰效果图的创作并做出必要的设计说明，正文字数不少于3000字。
二、基本要求
1、完成客厅室内装饰总体设计。
2、熟练运用3DMAX软件，完成室内模型的创建。
3、完成室内模型的材质设置。
4、完成室内灯光布置。
5、运用Photoshop进行后期处理。
6、输出A3效果图。
7、根据设计过程，编写毕业设计说明。
三、主要技术指标
1、设计创作环境
1) 3D MAX：完成模型设计制作。
2) Photoshop：完成效果图后期处理。
2、掌握室内装饰设计的总体设计方法。
3、掌握灯光设置调节、渲染与后期处理的方法技巧。
4、具有造型优美的空间构成、光影效果、色彩搭配、家具摆设协调统一，最大限度体现客厅的使用功能与美学功能的完美结合。
四、应收集的资料及参考文献
[1]《AutoCAD2005室内装潢设计实例教程》陈志民 主编 机械工业出版社。
[2]《房屋建筑制图统一标准》国家技术监督局 中华人民共和国建设部会联合发布。
五、进度计划
时间
安排内容
备注
2012.09.20～21日
下达任务书

2012.09.28日前
完成开题报告
按时交开题报告并得到指导老师认可
2012.09.29～10.28
素材、资料搜集，设计成果与毕业设计说明初稿
10月31日前上交初稿、中期检查
2012.11.01～11.25
设计成果与毕业设计说明（自创定稿）
12月25日上交作品与毕业设计，最后检查
2012年11月26日
下午4点前
上交毕业设计资料,一个以班级学号姓名命名的文件夹。内含一份完整电子稿（应为规范命名的文件夹）；一份匿名电子稿（也应为规范命名的文件夹）。
毕业设计完成
2012年12月06日

1、 参加答辩同学打印3份资料，交指导教师评分后再转交系办公室
2、 提交答辩申请
3、 答辩委员会确认答辩资格
完成答辩前工作
2012年12月15日
答辩

教研室主任签字

时间
年 月 日
毕业设计开题报告
题目
城市居民楼客厅效果图设计
专业
建筑装饰工程技术
班级

姓名

一、文献综述
近几年国内外设计师通过对中国古建筑装饰的研究逐渐发展出具有中国特色的中式风格。中式风格是以宫廷建筑为代表的中国古代建筑的室内装饰设计艺术风格，造型讲究对称，色彩讲究对比，装饰材料以木材为主。但中式风格的装修造价比较高，且缺乏现代气息，只能在家居中点缀使用。
二、研究内容及预期目标
研究内容：通过实践和学习对客厅进行设计，如何使客厅具有美观性、舒适性、多功能性，客厅装修不仅展示主人的个性、品味还体现主人的生活态度。
预期目标：在设计过程中造型的设计应以简洁、大方为主。根据主人的兴趣爱好出发，发挥创造性，达到更好的装饰效果。一定要给居住者留下方便、舒适的感觉。争取设计出一个方便快捷、功能齐全、时尚美观的客厅空间。
三、研究方案
将客厅打造成为中式风格，具有美感、舒适、独特性。首先，查询资料，进一步分析整体构造；然后使客厅效果图设计符合市规划局的总体规划设计方案；最后根据资料以及规划设计出有造型优美的空间构成、光影效果、色彩搭配、家具摆设协调统一，最大限度体现客厅的使用功能与美学功能的完美结合。可以根据文献写出论文，具体如下：［1］ 楼庆西《中国传统建筑装饰》［M］中国建筑工业出版社.1999
［2］ 杨敏《中国传统陈设艺术理念浅谈》［J］苏州教育学院学报
［3］ 张昭《对中式建筑设计兴起的思考》［D］学术论文
［4］ 郑曙旸、宋立民、李凤崧等《环境艺术设计与表现技法》［J］武汉.湖北美术出版社.2003
［5］ 柳雯《中国文庙文化遗产价值利用研究》［D］山东.山东大学
［6］ 王献忠《中国民俗文化与现代文明》［M］北京.中国书店
［7］ 张青萍《室内环境设计》［M］北京.中国林业出版社.2003
［8］ 张绮曼《室内设计的风格样式与流派》［M］北京.新世纪出版社.1996
［9］ 陈志民《AutoCAD2005室内装潢设计实例教程》［M］机械工业出版社
［10］ 郑海超，刘聚泽《3DMAX\VRAY印象 室内空间设计与表现技法2》［M］北京.人民邮电出版社.2009
四、进度计划
2012年9月20日至21日下达任务书；
2012年9月28日前完成开题报告；
2012年9月29日至10月28开始搜集资料与设计说明初稿；
2012年10月31日完成设计初稿；
2012年11月1日至11月25日修改设计；
2012年11月25日定稿；
2012年11月26日毕业设计完成；
2012年12月06日完成答辩前工作；
2012年12月15日答辩。

指导老师

时间
年 月 日
摘要
客厅设计采用了中式风格，中式风格造型讲究对称、装饰材料多为木材，图案多为龙、马、鹤、狮、鹰等，目的是设计出经济、美观、有个性的客厅，体现出建筑装饰功能与艺术美的结合，同时满足使用功能与精神功能需求的室内环境。以上想法借助CAD、3D、PS软件，最终以效果图的形式展现出来。
关键词：效果图 居民楼 客厅

目录
引言 1
1 作品前期准备和CAD的制作 2
1.1了解中式风格的特点 2
1.2 CAD平面方案的确定 2
2 3D制作和PS后期处理 3
2.1平面图纸导入3DMAX的过程 3
2.2 3DMAX模型的创建 3
2.3 后期渲染效果图处理 8
2.4 效果图后期处理 9
3 总结 11
参考文献 12
致 谢 13
附录 14

沧州职业技术学院毕业设计
引言
在西方设计界流传着一个观点：“没有中国元素，就没有贵气。”中式风格的魅力可见一斑[1]。
中式元素的风格以及设计理念，在世界上都占有一席之地。我国室内设计方面在唐朝已经蓬勃发展，明代时更是达到了顶峰[2]。
多年来，设计师就喜欢将中式元素运用到设计中，有时候是纯粹的中式风格，有时候则是将中式元素与传统符号以现代的手法与现代的材料表现出来[3]。中国的传统文化有着几千年的历史[4]。如何运用中式风格，如何更好的继承和发展中国的传统艺术风格是我们多年来一直思考与探讨的重要课题[5]。
家装的中式风格，使人不免联想老式红木家具、繁琐的雕花、沉闷的色调等，不过如今的现代中式风格已经颠覆了人们长久以来的思维定式，中式风格可以如此现代、如此明艳。这种现代中式风格的家装，着眼于细节处体现主人的品味[6]。将繁复的装饰凝练的更为含蓄精致，硬而直的线条配上温婉雅致的软装，将古典融入现实生活，使家装更有灵性，更具有东方之美[7]。
如何将想法理念融入到设计，体现的更直观，就要运用以下相关的软件做出效果图呈现出来[8]。最主要的是设计好CAD平面布置图[9]。首先在CAD中绘制平面布置图，设置客厅、门厅的尺寸，然后使用3DMAX软件将二维效果的平面图转化成为三维效果的立体图，经过导入、合并、附材质等过程之后渲染出效果图，最后使用PS软件将效果图进行亮度等处理。通过以上步骤完成中式客厅效果图设计[10]。
将客厅打造成为中式客厅，具有美感、舒适、独特性，最大限度体现客厅的使用功能与美学功能的完美结合，这将是本次设计的主要目的。
1 作品前期准备和CAD的制作
1.1了解中式风格的特点
中式风格以中国明、清传统的家具为代表。其特点为简朴、对称、文化性强、格调高雅，具有较高审美情趣和社会地位象征。其风格需要中式家具与摆设来衬托。在中式装饰风格的住宅中，空间多采用简洁、硬朗的直线条，直线装饰的使用反映出现代人追求简单生活的居住要求，也迎合中式家居追求内敛、质朴的设计风格，使中式风格更加实用、更富现代感[2]。
中式风格往往取材于自然，如木材、石材，尤其是木材，从古至今便是中式风格朴实的象征。将金属镶嵌在传统的家具中，使得整体的装饰效果更有灵性。此外，在软装的配合中，可以用一些丝绸、亮片等华丽复古设计。空间的层次感主要在镂空的家具显现。
根据以上资料可以进行下一步的方案确定。
1.2 CAD平面方案的确定
在对于中式风格有一定了解的基础上，将中式风格特点融入到设计中，尽力打造一个温馨舒适的客厅。
中国室内设计的传统风格比较讲究端庄气质和丰富的文化内涵，从家具陈列到陈列品的布置，常采用对称的手法来达到稳健、庄重的效果。电视背景墙后采用了具有层次感的对称木制格栅，格栅里面是石材，二者结合体现自然，图案采用了清明上河图，清明上河图是中国十大传世名画之一，具有很高的文化价值[6]。沙发背景墙主要是荷花的装饰画，荷花是佛教中式神圣洁净的圣物，给室内空间带来清新亮丽之感。走廊的墙面是两幅装饰画，内容为奔腾的马儿和翱翔的鹰，有一种向往自由之感，在中式装修时必不可少的点缀。由于红木硬度高、耐磨、耐久性好，所以门主要使用的是红木，灯具采用的是主杆是红木，灯罩是咖啡色的布料。少部分的中式家具使用金色点缀，在中国传统文化中金色是权利和地位的象征。金色用小面积点缀，与深色家具形成鲜明的对比，是色彩变化更丰富。装饰品是具有中国风的玉马和鹤作为室内陈设，还有亮丽的红色的鲜明的黄色小盆栽为室内添加色彩，使室内更加的具有生机。沙发由米黄布料和绿色丝绸组成。窗帘也是米黄色和蓝绿色组成。主要用色有黄绿色、米色等，装饰品用色有金色、红色、等。室内多采用对称式的布局方式、格调优雅、造型简朴优美、色彩浓重而成熟[8]。
我的设计大致如上所述，目的是考虑经济、实用、美观、个性化等，体现出建筑装饰功能和艺术美的有机结合，同时满足使用功能要求和精神要求。从而设计出合理的CAD平面布置图，如图1。

图1 CAD平面图设置
2 3D制作和PS后期处理
2.1平面图纸导入3DMAX的过程
前期CAD方案确定之后，后期则是根据CAD平面设计布局做出室内效果模型。首先将CAD图纸打开，选择性的留下墙体线、门框线等，完成之后将CAD保存为DWG格式，需注意保存时尽量选择版本低的，如2000版或是2004版。因为在3D中导入时版本越低兼容性越强。打开3D窗口，点击菜单栏的导入项，选择DWG格式，选择刚保存的那个CAD文件[9]。这样就顺利的将CAD导入到3D中。
2.2 3DMAX模型的创建
所谓的3D建模，就是把一个平面的图形放样成一个三维立体的场景效果，在室内设计中也叫做3D效果图，就是让一个平面的图形更加真实化，形成一个模拟的三维立体空间，增加视觉上的灵动性和空间感。一个平面的CAD图纸不一定所有人都能够看懂，加上设计的东西，想要看懂难上加难，如果将平面图形做成3D效果图，这样就能观看的人置身于整个场景，让视觉更方便更快捷更真实。我们将CAD图纸导入进3DMAX中，在顶视图中，右击移动并选择，绝对坐标0.0.0，开启对象捕捉，沿需要的内墙体的墙体线一一捕捉，最后将线闭合，利用修改器中的挤出，挤出2700毫米，并掏出门窗洞口，如图2。

图2 CAD导入3D
首先选中挤出的墙体，右击选择转换可编辑多边形，我们可以利用可编辑多边形中的5个子选项对墙体进行下一步处理，例如：门窗洞口、吊顶、电视墙等等。在结合其他命令，建成基础的空间场景后，导入或是合并方案中需要的模型，合并时需注意将灯光、摄像机、辅助图形的选项取消，根据实际尺寸调节大小，如图3、图4。

图3 中式模型的创作

图4 中式模型效果图
然后赋予材质，VR材质球贴图首先选中一个材质球，然后单击standard，最后选中VR材质。在VR材质中经常使用漫射、反射、折射、贴图等。漫射可以调整物体本身的颜色或是图案，根据场景的需要选择调颜色还是选择位图。反射就是材质的反射程度，任何材质都有反射，可以认为就是镜子，反射值由白度值控制，颜色越浅成像越真。折射就是一个透明度，透明度也是由白度值控制，颜色越浅越透明，玻璃材质常用。材质有肌理的要设置凹凸贴图参数，如有需要还可以设置置换贴图，利用置换贴图时把参数设置小一点。具体情况具体分析，材质的参数设置越真实越好，一个好的效果图的真实性就取决于材质参数的设置，如图5、图6。

图5 相关材质赋予

图6 效果图
然后是灯光布置，室内灯光是由主灯光和辅助灯光组成。主灯光是VR灯光，倍增9，半长500，半宽500。辅助灯光是目标点光源，强度200。如果灯光位置合适，灯光太亮，可以在渲染器里的颜色映射更改变暗倍增器，如图7、图8。

图7 灯光布置

图8 灯光布置效果图
2.3 后期渲染效果图处理
我们选择的是V-ray渲染器渲染效果图，材质就得用VR的材质球，这样就更能体现出材质的效果[10]。在中式风格方案设计中，对于渲染器的参数设置，将全局开关中默认灯光取消选择，图像采样器选择自适应细分，打开抗锯齿过滤器，区域改为Mitchell-Tetravalent，开启间接照明，首次反弹发光图，二次反弹灯光缓存，发光贴图当前预设高，细分50，打开显示计算机相位，灯光缓存细分1000，打开显示计算机相位。渲染出来看看哪里需要修改，无需修改后可以出图渲染，如图9。

图9 后期渲染设置
2.4 效果图后期处理
由于3D渲染出的效果图有一定的缺陷，就需要PS处理图片。后期处理包括调整画面色彩亮度、添加窗景、细部处理。打开PS窗口，双击空白处打开图片，在图层中解锁，第一步调整画面色彩亮度，单击图像、调整、曲线,就可以调节亮度；第二步添加窗景，在工具菜单选择多边形套索工具，按着窗框画线闭合线段成为选区，用背景橡皮擦擦掉或是按键盘的delete键，双击空白处，打开想要的窗景，选择移动工具将窗景移动到合适位置，要体现出光的变化，室外要比室内亮；第三步细部处理，利用模糊、修补等工具修改不满意的地方，经过简单的处理使效果图看着更加真实，如图10、图11。

图10曲线设置

图11 PS效果图
3 总结
中式风格在本设计中得到充分的运用和体现。充分考虑传统元素，以现代人的审美需求营造出富有传统韵味的家居空间设计，使传统艺术在现代社会中得到理性的表现。
通过使用CAD、3D、PS软件做出中式客厅效果图，直观的将设计结果展示出来，将客厅效果图的制作过程也会展示出来。
客厅的设计，在满足不同空间需求的同时，注重整体上的和谐统一，此设计充分考虑到以人为本，以现代社会具体风貌为基础，把传统文化和艺术内涵轻松合理赋予家居设计中，客厅在自己特色的基础上有着灵魂：传统文化和传统艺术的神韵。
整个空间的装饰多采用简洁、硬朗的直线，不仅反映出现代人追求简单生活的居住要求，更迎合了中式家居追求内敛、质朴的设计风格，使中式得到更贴切的体现，从而更加实用、更富现代感。整个空间色调温馨典雅，厚重又不失情趣。在展现东方韵味的同时，又充分体现家的感觉。可以体验空间的情感，享受每个细节透出的宁静和意趣。
参考文献
［1］ 楼庆西《中国传统建筑装饰》［M］中国建筑工业出版社.1999
［2］ 杨敏《中国传统陈设艺术理念浅谈》［J］苏州教育学院学报
［3］ 张昭《对中式建筑设计兴起的思考》［D］学术论文
［4］ 郑曙旸、宋立民、李凤崧等《环境艺术设计与表现技法》［J］武汉.湖北美术出版社.2003
［5］ 柳雯《中国文庙文化遗产价值利用研究》［D］山东.山东大学
［6］ 王献忠《中国民俗文化与现代文明》［M］北京.中国书店
［7］ 张青萍《室内环境设计》［M］北京.中国林业出版社.2003
［8］ 张绮曼《室内设计的风格样式与流派》［M］北京.新世纪出版社.1996
［9］ 陈志民《AutoCAD2005室内装潢设计实例教程》［M］机械工业出版社
［10］ 郑海超，刘聚泽《3DMAX\VRAY印象 室内空间设计与表现技法2》［M］北京.人民邮电出版社.2009

致 谢
我首先要感谢此次毕业设计的老师给予我帮助和指导。在课程设计的初步构思阶段给予了我很多的帮助，让我找到了课程设计我应该要走的方向。从而开始了自己课程设计创作阶段和现在成功的完成。在此，谨向王老师表示敬意和衷心的感谢！
同时也要感谢我的同学，由始至终，陪我一起克服困难，对我的论文给予很多帮助，在此表示深深的感谢。
感谢毕业论文中所有帮助我、关心我、支持我的老师、同学、朋友！
附录
客厅效果图1
客厅效果图2
