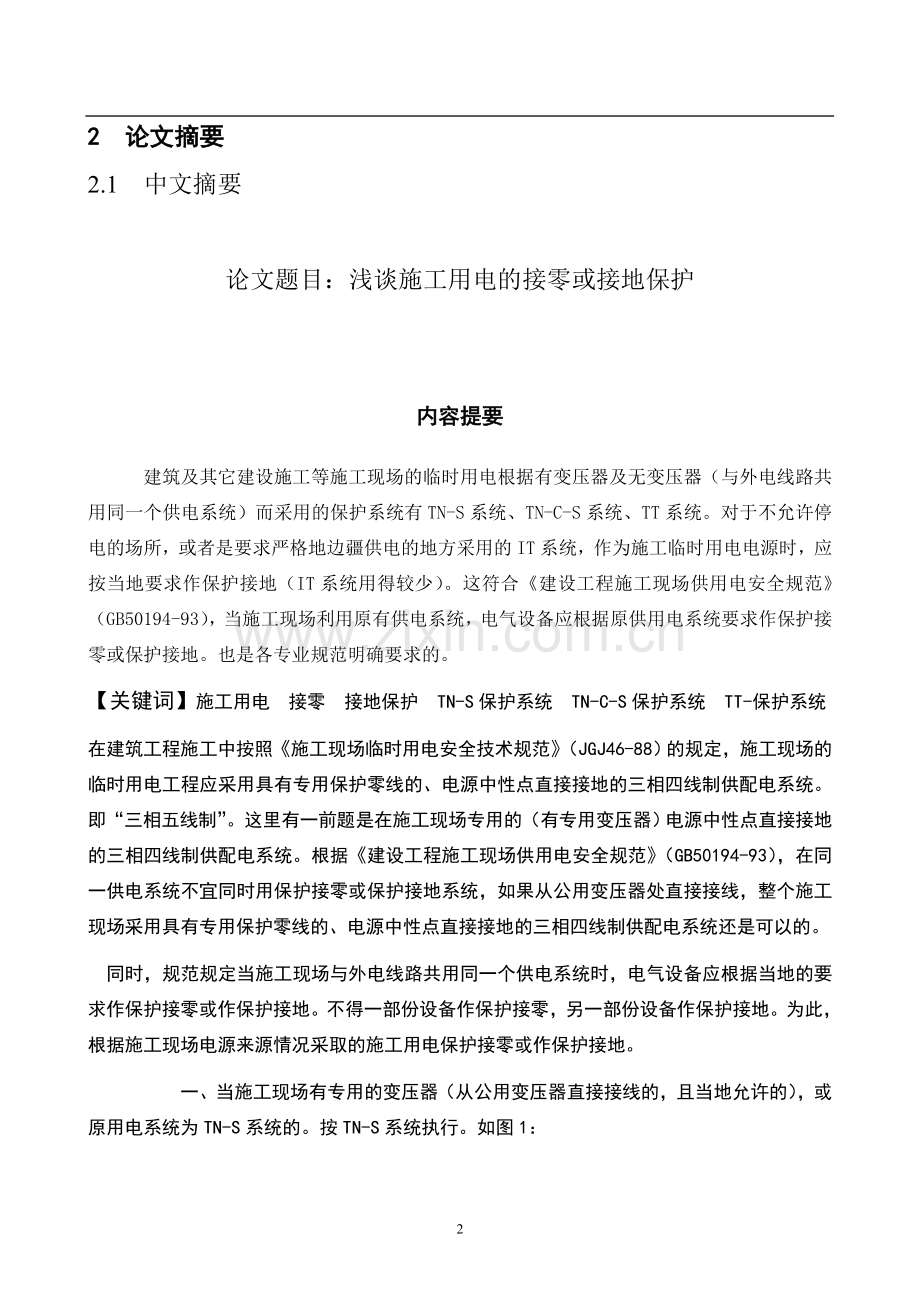

XX商学院“导师制”毕业论文毕业论文题目：浅谈施工用电的接零或接地保护（副标题：用电接零或接地保护）姓 名XX系XX制药岗 位员工带培导师XX答辩日期8月16日至9月15日成 绩 XXX商学院二一六年八月2 论文摘要2.1 中文摘要论文题目：浅谈施工用电的接零或接地保护内容提要 建筑及其它建设施工等施工现场的临时用电根据有变压器及无变压器（与外电线路共用同一个供电系统）而采用的保护系统有TN-S系统、TN-C-S系统、TT系统。对于不允许停电的场所，或者是要求严格地边疆供电的地方采用的IT系统，作为施工临时用电电源时，应按当地要求作保护接地（IT系统用得较少）。这符合建设工程施工现场供用电安全规范（GB50194-93），当施工现场利用原有供电系统，电气设备应根据原供用电系统要求作保护接零或保护接地。也是各专业规范明确要求的。【关键词】施工用电 接零 接地保护 TN-S保护系统 TN-C-S保护系统 TT-保护系统 在建筑工程施工中按照施工现场临时用电安全技术规范（JGJ46-88）的规定，施工现场的临时用电工程应采用具有专用保护零线的、电源中性点直接接地的三相四线制供配电系统。即“三相五线制”。这里有一前题是在施工现场专用的（有专用变压器）电源中性点直接接地的三相四线制供配电系统。根据建设工程施工现场供用电安全规范（GB50194-93），在同一供电系统不宜同时用保护接零或保护接地系统，如果从公用变压器处直接接线，整个施工现场采用具有专用保护零线的、电源中性点直接接地的三相四线制供配电系统还是可以的。同时，规范规定当施工现场与外电线路共用同一个供电系统时，电气设备应根据当地的要求作保护接零或作保护接地。不得一部份设备作保护接零，另一部份设备作保护接地。为此，根据施工现场电源来源情况采取的施工用电保护接零或作保护接地。一、当施工现场有专用的变压器（从公用变压器直接接线的，且当地允许的），或原用电系统为TN-S系统的。按TN-S系统执行。如图1：注：1.PE线从工作接地线引出 2.工作接地电阻不大于4，重复接地Rc1/Rc2/Rc3不少于三处，且每处接地电阻不大于10。 3.M表示电动机，XD表示电焊机，HD表示照明器 二、当施工现场无专用的变压器，这在厂矿企业单位施工或在野外施工时常会遇到。利用原有供电系统时达不到TN-S用电保护系统要求，因为分散住宅或农村用户多采用TT系统。厂矿企业根据有无变压器而采用的TT系统、TN-C系统、TN-S系统。遇上此种情况，应分别处理。 1.如原有TN-C系统（TN-C系统较少，适合于有独立变压器且有电气专业人员维修的厂矿企业），而施工规范规定施工现场必须采用TN-S方式供电系统，则可以在系统后部分现场总配电箱分出PE线，形成TN-C-S供配电系统。如图2所示。注： PE线在D点处从总配箱的零线或第一级漏电保护器电源侧的零线引出。 TN-C-S系统的特点：工作零线N与专用保护线PE相联通，如图2所示D点前段线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响。D点至后面PE线上没有电流，即该段导线上没有电压降，因此，TN-C-S系统可以降低电动机外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于ND线的负载不平衡的情况及ND这段线路的长度。负载越不平衡，ND线又很长时，设备外壳对地电压偏移就越大。所以要求负载不平衡电流不能太大，而且在PE线上应作重复接地，如图所示。 TN-C-S供电系统是在TN-C系统上临时变通的做法。当三相电力变压器工作接地情况良好、三相负载比较平衡时，TN-C-S系统在施工用电实践中效果还是可行的。2.如原有供电系统采用为TT系统，施工单位供用其电源作临时用电时，因为原有采用接地保护，其第一种接线分式一般按图3所示。TT系统特点：中性点接地与PE线接地分开，中性线N与PE线无连接。发生接地故障时，中性点接地与保护接地电阻均为4时，阻抗大，故障电流小，过流保护元件不易启动。单相接地故障时，能自动切断供电电源的断路器脱扣电流要20A，而熔断器熔体电流只有6A。如果电气设备稍大则不能自动切断供电电源，且在外壳上长期存在110V（50V）的电压，是对人体十分危险的。在这种系统中装设漏电保护器作单相接地保护是有效的措施之一。TT系统第二种接线方式采用一条专用保护线（或局部），由同一接地故障保护电器（分配箱或开关箱）保护的外露可导电部分用PE等电位线（保护线PE最小截面应符合GB50054-95表2.2.9的规定。）连接至共用的接地极上。以减少需接地装置钢材用量，如图4所示。特点共用接地线与工作零线没有电的联系；正常运行，工作零线可以 有电流；TT系统适用于接地保护很分散的地方。 TT系统第二种接线方式采用等电位连接技术，相当于TN-S系统专用保护零线断线的情况，Rc1和Rc2的等效接地电阻小于4。比第一种接线危险电压相对减轻了。但仍为危险电压。 两种接线方式符合电气装置安装接地装置施工及验收规范（GB50169-92）的规定：每个电气接地装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。同时符合低压配电设计规范（GB50054-95）的规定：TT系统配电线路内由同一接地故障保护电器保护的外露可导电部分，应用PE线连接至共用的接地极上，当有多级保护时，各级宜有各自的接地极。在行业规范施工现场临时用电安全技术规范（JGJ46-88）中没有明确保护接地的方式，笔者认为经与当地用电单位取得联系，对少量用电设备采用第一种是可以的，需要做保护接地的电气设备、设施量较多时，在原有用电保护不变的情况下，采用第二种形式更符合实际。但应确保各级漏电断路器的可靠、安全。避免和减轻同一保护接地装置内的所有设备、设在发生漏电故障时都带电而产生的危险性。因此，采用TT系统时应满足以下要求： （1）除变压器低压中性点直接接地外，中性线不得再行接地，且应保持与相线同等的绝缘水平；采用实施分级漏电保护（实行三级保护）。当三相负荷不平衡时，若因某种原因中性线断开，则负荷中性点必产生漂移，负荷重的一相端电压上升，容易造成用电设备的烧毁。因而，中性线不得装设熔断和单独的开关装置。 （2）虽然非重要负荷可采用无选择性切断，但在TT系统采用漏电电流保护器时，应采用上、中（如果有）、下级选择性保护。为使上、下级合理配合，必须综合考虑电气设备容量、用途、停电后果及损失等情况。为线路更加安全可靠运行，采用选择性保护时采取综合保护形式，即漏电电流保护器既具有级差又有延时动作的保护器。以确保供电可靠性。 （3）尽量三相平衡，减少漏电保护器误动作。每台用电设备在独立的开关箱装设一个漏电电流保护器。（4）选用带有短路、过载、接地故障保护等功能的漏电断路器，选用时根据实际要求，依据产品说明书合理选取用满足要求的所需保护器。 三、自备电源 对TN-S系统，自备发配电系统应采用具有专用保护零线的、中性点直接接地的三相四线制供配电系统。对TT系统，自备发配电系统应采用中性点直接接地的三相四线制供配电系统，并且充分利用已有的临时供配电线路发电机组电源应与外电线路电源联锁（并应采用四极开关断开中性线）。严禁并列运行。 其它要求：PE线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。PE线上不许安装开关四、结论 在建筑施工现场，接零和接地，切不能忽略大意，要按照保护系统规范严格施行。现场各连接部件要求牢固可靠。要有专人检查维护。以确保人身设备安全，也是专业规范明确要求的。致谢： 转眼即将毕业，对每次学习的知识还意犹未尽，感触深刻！这是我从学校毕业以后参加工作后再次感受学校的洗礼，在我们XX商学院这所学校学的已不止是书本上的理论，而是结合实际、真真切切的结合到生活工作中来了。我特别感谢李院长还有培养我的导师，是你们给了我这次学习的机会；不管毕业已否我都会保持从学校毕业到对参加工作的那种新鲜感、激情，努力工作，发挥我的特长，为我们XX这个大家庭尽心尽职，作一个合格的XX人。参考文献1. 建设工程施工现场供用电安全规范（GB50194-93）2. 施工现场临时用电安全技术规范（JGJ46-88）3. 电气装置安装接地装置施工及验收规范（GB50169-92）4. 低压配电设计规范（GB50054-95）3 论文目录3号黑体，居中论文目录格式如下:3号宋体, 缩2格目 录一、XXXXX（XX）小4号宋体缩1格（一）XXXXXXXXXXXXXXXXXXX(XX)（二）XXXXXXXXXXXXXXXXXXX(XX)（三）XXXXXXXXXXXXXXXXXXX(XX)（四）XXXXXXXXXXXXXXXXXXX(XX)二、 XXXX（XX）（一）XXXXXXXXXXXXXXXXXXX(XX)（二）XXXXXXXXXXXXXXXXXXX(XX)（三）XXXXXXXXXXXXXXXXXXX(XX)三、XXXXX（XX）（一）XXXXXXXXXXXXXXXXXXX(XX)（二）XXXXXXXXXXXXXXXXXXX(XX)四、XXXXX（XX）（一）XXXXXXXXXXXXXXXXXXX(XX)（二）XXXXXXXXXXXXXXXXXXX(XX)五、XXXXX（XX）（一）XXXXXXXXXXXXXXXXXXX(XX)（二）XXXXXXXXXXXXXXXXXXX(XX)（三）XXXXXXXXXXXXXXXXXXX(XX)六、XXXXX（XX）（一）XXXXXXXXXXXXXXXXXXX(XX)（二）XXXXXXXXXXXXXXXXXXX(XX)（三）XXXXXXXXXXXXXXXXXXX(XX)（四）XXXXXXXXXXXXXXXXXXX(XX)3号黑体致谢 (XX)参考文献(XX)注: 三级目录可视情况确定是否上目录。上边距2.5cm3号黑体，居中，上下各空一行4 论文正文与页面设置4号黑体，致谢后空两行3号黑体4号黑体左边距3cm论文标题小4号宋体4号楷体5号宋体小4号楷体4号楷体与正文空1行右边距2cm学生姓名：XX 指导教师：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX4号黑体XXXXXXXXXXXXXXXXXXXXX。一、XXXXXXXXXXXX（一） XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。（二） XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX4号黑体XXXXXXXXXXXXXXX。二、XXXXXXXXXXXX（一）XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。（二）XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX。致谢：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX附录：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX参考文献：（作者）XXX，（书名）XXX XXX XXX，（出版单位）XXXXXX（出版时间）XXXXXX，（页码）XXX。（作者）XXX，（文章标题）XXX XXX，（刊物名称）XXX XXX（期数）XXX。注释： XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX下边距2.5cm5 正文表格格式5号黑体，与表左齐 例如第一章的第一个表格可作如下标注:表1-1 XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX第1个注释6 正文中参考文献的引用XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX第七篇参考文献XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX【7】7 正文中公式的标注例如第一章中的第一个公式,可作如下标注:XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXY=X+ZZ-D (1-1)XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX16 附2：XX商学院“导师制”毕业论文评审表（带培导师用）姓名岗位题目评价项目具体要求满分得分调查论证能独立查阅、综述文献；能正确翻译外文资料；能提出并较好地论述课题的实施方案；有收集、加工各种信息及获取新知识的能力。10研究方案设计能力论文的整体思路清晰，结构完整、研究方案完整有序。20分析与解决问题能力能运用所学知识和技能去发现与解决实际问题；能正确处理实验数据；能对课题进行理论分析，得出有价值的结论。20工作量及工作态度按期圆满完成规定的任务，研究工作量饱满，工作努力，遵守纪律；工作作风严谨务实。20质 量综述简练完整，有见解；立论正确，论述充分，结论严谨合理；试验正确，分析处理科学；文字通顺，技术用语准确，符号统一，编号齐全，书写工整规范，图表完备、整洁、正确；论文结果有价值。20创 新工作中有创新意识；对前人工作有改进、突破或独特见解。10评 定 成 绩带培导师意见：带培导师签名： 年 月 日注：本表一式两份，商学院、系各存一份。附3：XX商学院“导师制”毕业论文（设计）答辩记录表答辩人姓名性 别系论文题目字 数答辩时间答辩地点答辩记录：答辩小组秘书签名：年 月 日答辩委员会意见：答辩委员会主席签章： 年 月 日注：本表一式两份，商学院、系各存一份。附4：XX商学院“导师制”毕业论文答辩评分标准序号评审项目指 标满分1报告内容1.1 制作的PPT 精美生动101.2思路清晰，语言表达准确，概念清楚，论点正确101.3研究方法科学，分析归纳合理101.4结论严谨，论文有应用价值102报告过程2.1准备工作充分, 能简明扼要地阐述论文的主要内容52.2报告在规定的时间内完成53答 辩3.1回答问题有理论依据，基本概念清楚203.2主要问题回答简明准确204创 新4.1对前人工作有改进、突破或有独特见解10附5：XX商学院“导师制”毕业论文答辩成绩评定表序号姓名报告内容报告过程答辩创新总分1.11.21.31.42.12.23.13.24.110分10分10分10分5分5分20分20分10分1234567891011121314151617注：表格中的1.1、1.2、1.3具体内容见答辩评分标准。附6：XX商学院“导师制”毕业论文成绩汇总表系： 日期： 序号姓 名带培导师论文评阅成绩学员论文答辩成绩总分备注123456789101112131415161718注：带培导师论文评阅成绩和学员论文答辩成绩各占总分的40%和60%。关于XX商学院2014级第二期“导师制”学员毕业论文的撰写及答辩事宜安排的通知各单位导师及学员：根据XX商学院“导师制”培养目标以及学员规程，依照课程安排，通过名师面授及导师指导下自学，经过四学期的学习，第二期学员即将毕业。现将毕业论文撰写及答辩事项通知如下：一、论文撰写要求：1、选题必须一人一题，可由带培导师提出，也可由学生自行申请，或两者相结合。2、毕业论文的选题范围和深度应符合学员所学理论和实际工作的情况，题目难易要适当。3、论文格式参照（附件1）。二、论文上交及评审时间：1、8月10日至8月15日上交带培导师，带培导师按照（附件2）对论文进行批阅；带培导师将批阅后的论文上交商学院论文答辩委员会（三份），评审合格方可答辩。2、各位学员所写论文定稿后编写制作PPT课件，以便答辩。3、逾期没有上交论文，视为自动放弃答辩资格。三、答辩时间及方式：1、答辩时间：各系8月16日至9月15日前完成。（营销市场月会完成）2、答辩采取现场答辩，答辩小组由各系和商学院中层干部共同组成。3、各学员具体答辩时间及地点另行通知。 XX商学院 2016年6月20日1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
