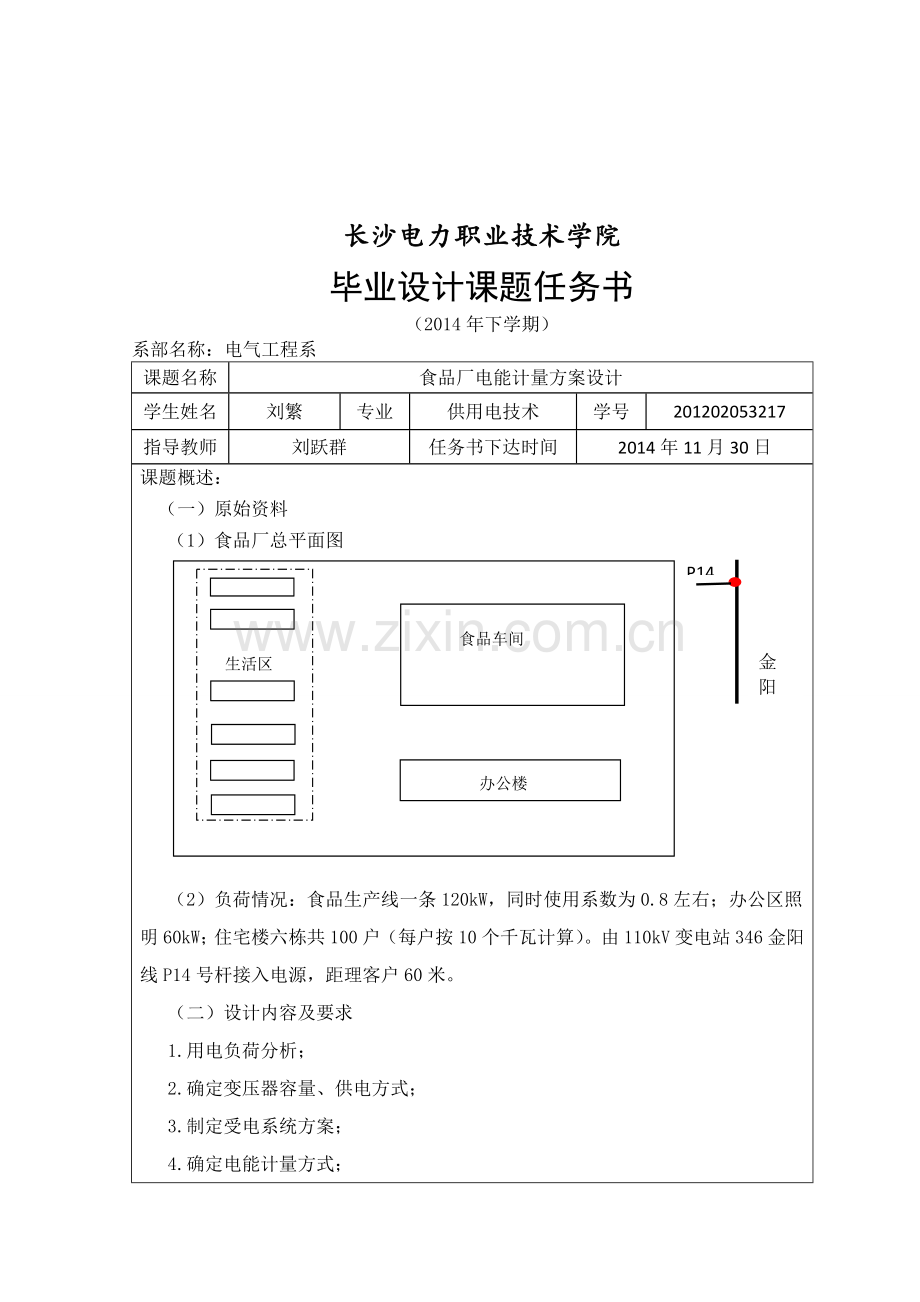

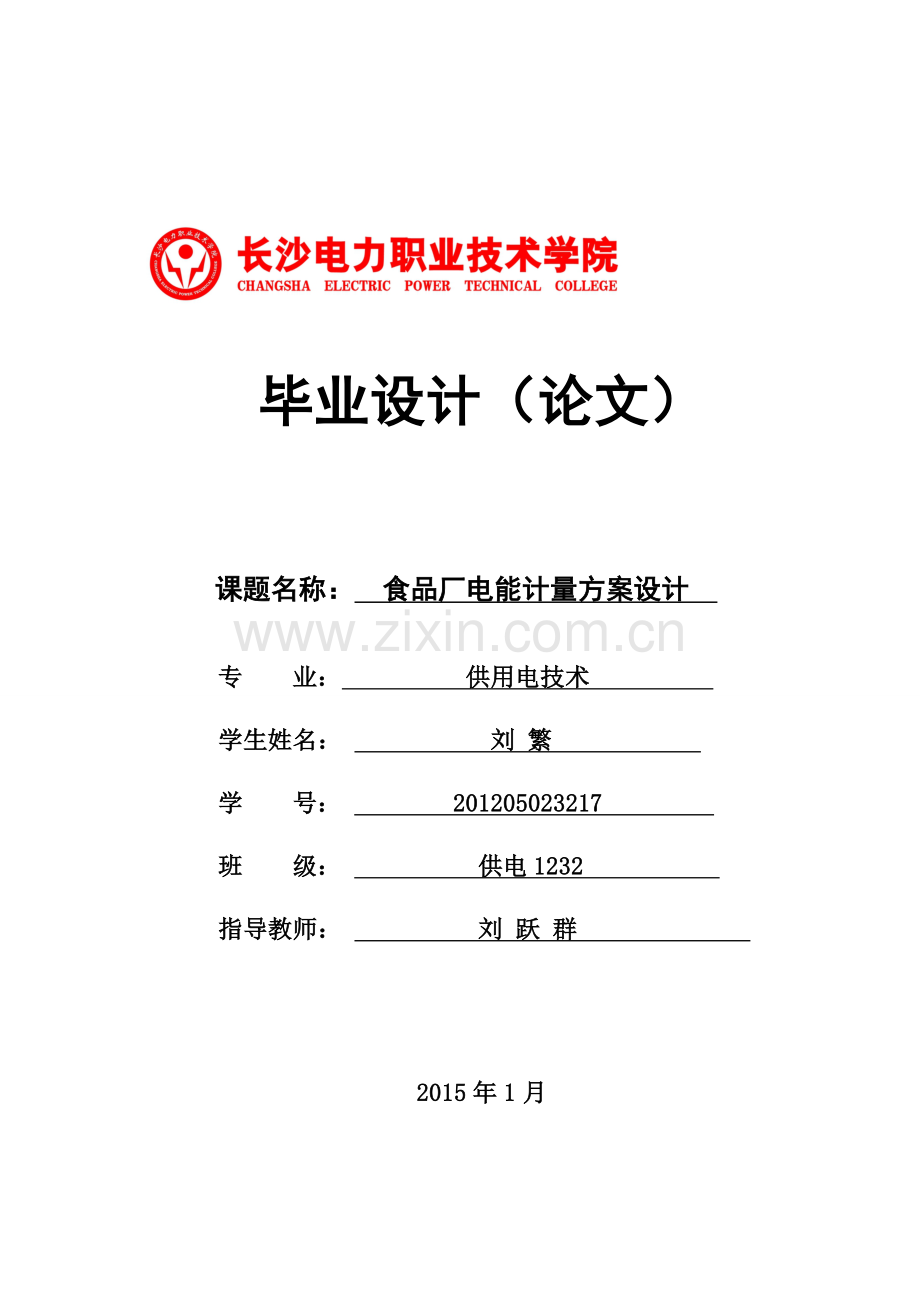

毕业设计（论文）课题名称： 食品厂电能计量方案设计 专 业： 供用电技术 学生姓名： 刘 繁 学 号： 201205023217 班 级： 供电1232 指导教师： 刘 跃 群 2015年1月长沙电力职业技术学院毕业设计课题任务书（2014年下学期）系部名称：电气工程系课题名称食品厂电能计量方案设计学生姓名刘繁专业供用电技术学号201202053217指导教师刘跃群任务书下达时间2014年11月30日课题概述：（一）原始资料（1）食品厂总平面图P14杆食品车间办公楼 生活区金阳线（2）负荷情况：食品生产线一条120kW，同时使用系数为0.8左右；办公区照明60kW；住宅楼六栋共100户（每户按10个千瓦计算）。由110kV变电站346金阳线P14号杆接入电源，距理客户60米。（二）设计内容及要求1.用电负荷分析； 2.确定变压器容量、供电方式；3.制定受电系统方案； 4.确定电能计量方式；5.合理选配电能计量装置。要求阅读或检索的参考资料及文献 1 DL/T448 2000电能计量装置技术管理规程.中国：电力出版社.2011 2吴安岚主编.电能计量及装表技术.中国：水利水电出版社.2008 3张华主编.电类专业毕业设计指导.北京：机械工业出版社.2001. 4李珞新主编.电业营业管理.中国：电力出版社.2008 5刘振亚主编.国家电网公司输变电工程通用设计10KV电能计量装置分册 中国电力出版社.20076孙琳主编.电力客户服务.校本教材.2013.3设计成果要求： 1说明设计的依据及结果。 2设计方案符合现场实际情况。 3提交设计报告一份。要求概念清楚、计算正确、内容完整，格式符合要求。 4.应交电子文稿及用长沙电力职院专用论文纸张打印的打印稿，成品装订成册。 5设计报告字数要求10000字左右。进度及要求起止日期要求完成的内容及质量第14周借阅资料，分析设计课题，并开题。第15周用电负荷分析，确定变压器容量及供电方式、受电系统接线方案。第16周结合现场实际，确定电能计量方案。第17周整理设计报告、答辩。审核（系主任）批准（教务处）长沙电力职业技术学院毕业设计（论文）评阅表指导教师意见指导教师签名： 200 年 月 日评阅教师意见评阅教师签名： 200 年 月 日答辩成绩答辩组长签名： 200 年 月 日总评成绩指导教师签名： 200 年 月 日前 言电能是重要的二次能源。电能是一种特殊的商品，电能的生产与其他产品不同，其特点是发电厂发电、供电部门供电、用户用电，是连成一个系统不间断地工作，互相缺一不可。它们之间如何销售电能，如何经济计算，需要一个计量装置在三个部门之间进行测量，并计算出电能的数量，这个装置就是电能计量装置。没有它，电能在发、供、用电三方就无法进行销售，所以电能计量装置就是电力企业进行贸易结算的“秤”。本设计主要以电能计量装置技术管理规程为依据，遵循国家有关法令、标准和规范，针对电力用户用电负荷的变化，首先明确了以供电企业为主管理计费用电能计量装置的原则，根据实际用电负荷性质，用电容量，确定计量装置的设计方案，准确度等级，接线方式等要求，选定电能计量装置配置。 本设计共分七章，其内容力求方案最优、概念清晰、层次分明、计算正确。本次设计过程中，各成员互相讨论、学习，还共同翻阅了大量相关资料，经过多次修改形成设计初稿。28目 录前 言1目 录2摘 要3第1章 绪 言41.1电能计量基本概念41.2计量方式4第2章 项目任务52.1任务描述52.2设计内容5第3章 信息咨询53.1负荷分类63.2电能计量点设置及计量方式确定的原则63.3变压器的选择83.4电气主接线设计的一般要求8第4章 制定电能计量方案设计工作计划104.1毕业设计进度安排表10第5章 实施电能计量方案设计工作计划115.1撰写开题报告115.2学习电能计量装置技术管理规程115.3毕业设计章节讨论115.4食品厂电能计量方案设计115.5撰写毕业设计11第6章 过程检查与控制126.1毕业设计（论文）指导记录表12第7章 技术报告167.1用电负荷分析167.2无功功率补偿187.3变压器选择197.4供电方式197.5受电系统接线方案207.6电能计量方案确定20附录一 10kV变电所主接线图24附录二 本厂高压计量方案25摘 要 本次设计的课题是食品厂电能计量方案设计，根据食品厂总平面图和负荷情况，正确、合理选择变压器容量、电能计量装置的选配、供电方式以及制定受电系统接线方案、计量方案。根据负荷计算制定经济科学的计量方案，选择合理的计量装置。本设计主要包括以下内容：用电负荷分析；变压器容量确定、供电方式的确定；制定受电系统方案；电能计量方式；电能计量装置选配。 关键词：用电负荷；计量方案；电能计量装置配置；供电方式；受电系统 第1章 绪 言电能计量作为供电企业与用电客户之间电能贸易的一个重要环节，电能计量的技术水平和管理水平不仅事关电力工业的发展和电力企业形象，而且影响电能量结算的准确性和公正性，所以电能计量方案必须做到准确与公平。1.1电能计量基本概念电能是一种特殊商品，特点是发、供、用同时完成。由发电厂、供电企业和用户共同组成电力系统，三者相互之间对电能进行计算及贸易结算的装置，叫做电能计量装置。电能计量装置包括电能表、电流互感器、电压互感器及二次导线、电能计量柜（箱）。1.2计量方式 电能计量方式分为三种，高供高计：电能计量装置（注）设置点的电压与供电电压一致且在10（6）kV及以上的计量方式；高供低计：电能计量装置设置点的电压低于用户供电电压的计量方式；低供低计：电能计量装置设置点的电压与用户供电电压一致的计量方式。第2章 项目任务2.1任务描述依据任务书要求设计食品厂电能计量方案，食品厂的用电信息如下：1.食品厂总平面图P14杆食品车间办公楼生活区金阳线2. 负荷情况：食品生产线一条120kW，同时使用系数为0.8左右；办公区照明60kW；住宅楼六栋共100户（每户按10个千瓦计算）。由110kV变电站346金阳线P14号杆接入电源，距理客户60米。2.2设计内容 1.用电负荷分析；2.确定变压器容量、供电方式；3.制定受电系统方案； 4.确定电能计量方式；5.合理选配电能计量装置。第3章 信息咨询3.1负荷分类1.负荷供电可靠性分类电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度分为三级。（1）一级负荷a)中断供电将造成人生伤亡；b)中断供电将在政治、经济上造成重大损失；c)中断供电将影响有重大政治、经济意义的用电单位的正常工作； d)在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别要场所不允许中断供电的负荷，应视为特别重要的负荷。原则上，一级重要客户应包括：年产量6万吨及以上煤矿；35kV及以上电压供电的非煤矿山、冶金、化工企业；电气化铁路牵引站、机场；省级党委、政府办公场所，省级新闻媒体、指挥（调度）中心、金融中心，重要电厂、军事基地、省级重要医院、急救中心等。2）二级负荷a)中断供电将在政治、经济上造成较大损失；b)中断供电将影响重要单位的正常工作。原则上，二级重要客户应包括：年产量6万吨以下煤矿；35kV以下电压供电的非煤矿山、冶金、化工企业；市（县）党委、政府办公场所，市（县）级新闻媒体、指挥中心、金融中心，军工企业、供水企业、重要交通枢纽、重点大学、市（县）中心医院、大型公共场所等。（3）三级负荷：不属于一级和二级负荷者。3.2电能计量点设置及计量方式确定的原则1.电能计量点设置原则上设置在购售电设施产权分界处，当产权分界处不适宜安装时，应由购售电双方协商，确定电能计量装置安装位置。具体要求如下:(1)系统变电站主变压器10kV侧、电容器及各出线柜处均应设置计量点。(2) 10kV开关站、配电站内可根据管理需要设置电能计量点。(3)并网电厂10kV上网关口计量点应设置在并网电厂与供电企业的产权分界处。(3)客户侧高压计量点设置原则:1）10kV专线供电的客户，电能计量装置应设置在系统变电站或开关站、配电站出线开关柜处，用于贸易结算。2) 10kV非专线供电的客户，应在产权分界处安装贸易结算用电能计量装置，具体方式如下:a.架空电缆或架空线供电的客户，若变压器容量Sb630kVA，可采用户内式或户外式专用电能计量装置;b.高压地下电缆供电的客户，应采用户内式专用电能计量装置;c.若变压器容量630kVA，应在客户配电站内安装户内式电能计量装置。3)当客户采用2个及以上电源供电时，每个电源受电点应分别设置计量装置。4)分电能计量点应按不同电价类别分别设置，计量装置应安装在执行不同电价受电装置出线处。电能计量点应设定在供电设施与受电设施的产权分界处。如产权分界处不适宜装表的，对公用线路供电的高压客户，可在客户受电装置的高压侧计量；根据上述规定本食品厂属于10kV非专线供电的客户，应在产权分界处安装贸易结算用电能计量装置，高压地下电缆供电的客户，应采用户内式专用电能计量装置。2.电能计量方式的确定 任何一个供电点或受电点都应装设电能计量装置计量其供电量或用电量根据客户的电压等级，同时考虑其负荷容量及特性可以确定客户电能的计量方式。（1）高供高计 我国城乡普遍使用电压为10kv及以上的高压供电系统。对高压供电的客户，一般需经电压互感器（TV）和电流互感器（TA），在高压侧计量。对于具有冲击性负荷，不对称负荷、谐波负荷的客户，计量装置也应安装在客户受电变压器的高压侧。（2）高供低计对35kV公用配电网供电、容量为500kVA及以下的客户，或10kV供电、容量在315kVA及以下的客户，也可经低压电流互感器（TA），在低压侧计量。（3）有两路及以上或有多个受电点的客户，应分别装设电能计量装置。3.3变压器的选择1.变压器的台数选择（1）单台运行的变压器适用于负荷容量较少的三级负荷变电所，或变电所仅有少量二级负荷，而且低压侧有足够容量的联络电源作为备用。（2）两台及以上运行的变压器适用于有大量一级或二级负荷的变电所；或季节性负荷变化较大，利于变压器经济运行；或集中负荷容量较大的二级负荷。2.变压器的绝缘及冷却方式选择油浸式变压器用于一般正常环境的变电所（S11、S15等型），在具有化学腐蚀性气体、蒸汽或具有导电及可燃粉尘、纤维会影响变压器安全运行的场所，应选择密封式（S11-M.R型）；干式变压器用于防火要求较高或潮湿、多尘环境的变电所，多层或高层主体建筑内的变电所（SCB10环氧树脂浇铸式、SGB10非包封线圈式）。3.4电气主接线设计的一般要求（1）可靠性 电气接线必须保证用户供电的可靠性，应分别按各类负荷的重要性程度安排相应可靠程度的接线方式。保证电气接线可靠性可以用多种措施来实现。（2）灵活性 电气系统接线应能适应各式各样可能运行方式的要求。并可以保证能将符合质量要求的电能送给用户。 （3）安全性 电力网接线必须保证在任何可能的运行方式下及检修方式下运行人员的安全性与设备的安全性。（4）经济性 其中包括最少的投资与最低的年运行费。（5）应具有发展与扩建的方便性 在设计接线方时要考虑到510年的发展远景，要求在设备容量、安装空间以及接线形式上，为510年的最终容量留有余地。第4章 制定电能计量方案设计工作计划4.1毕业设计进度安排表课题：食品厂电能计量方案设计 指导老师：刘跃群时间设计任务主要内容成 果分 工2014年12月15日-2015年12月19日撰写开题报告毕业设计目的，课题内容、重点、难点编写。开题报告刘繁、聂志健撰写开题报告2014年12月19日-2015年12月23日信息资料查阅，学习电能计量装置技术管理规程资料收集，电能计量装置相关信息与规则。毕业设计相关资料，了解了电能计量装置技术管理规程谭明辉收集资料，聂志健学习规程2014年12月23日-2014年12月27日毕业设计章节讨论章节数，重点章节，章节题目。完成毕业设计目录刘繁、谭明辉讨论章节2014年12 月27日2015年1月 1日食品厂电能计量方案设计负荷计算，变压器选择，计量装置选择，受电系统方案。食品厂电能计量方案谭明辉做变压器、计量装置选择，聂志健进行负荷分析及计算和受电系统方案2015年1月1日-2015年1月5日撰写毕业设计毕业设计撰写、修改、打印、装订。毕业设计成品刘繁、谭明辉、聂志健独自完成。第5章 实施电能计量方案设计工作计划5.1撰写开题报告收集的资料，找到设计重点难点，编写开题报告。通过各种途径收集资料，在编写开题报告的时候，出现了重点不全面、格式不对等，在指导老师的指导下，最终完成任务。5.2学习电能计量装置技术管理规程认真阅读电能计量装置技术管理规程（DLT 4482000），其中有许多不明白的地方，及时向指导老师请教，或上网查阅、书籍查阅相关信息，正确认识电能计量装置技术管理规程。5.3毕业设计章节讨论 整理好收集的资料，理清思路，合理确定毕业设计各个章节，确定每个章节要写什么，完成毕业设计目录。5.4食品厂电能计量方案设计 分析食品厂用电信息，根据食品厂用电信息合理设计食品厂电能计量方案。5.5撰写毕业设计 根据收集的信息及目录，完成毕业设计内容填写，再交于指导老师多次指导，打到要求后开始打印、装订，并完成答辩。第6章 过程检查与控制6.1毕业设计（论文）指导记录表 毕业设计(论文)指导记录表系：电气工程系 专 业：供用电技术毕业设计（论文）题目食品厂电能计量方案设计学生姓名刘繁学号201205023217指导教师刘跃群职称副教授记录：地点：师资楼302 指导方式：当面指导指导内容：1.毕业设计书写规范及要求。 2.毕业设计任务讲解。 3.开题报告书写要求。指导意见：资料准备充分，开题报告思路清晰，毕业设计要求需要继续学习。 学 生 签 名： 指导教师签名： 辅导时间： 2014年 12月 16日记录：地点：师资楼302 指导方式：当面指导指导内容：负荷计算方法以及适用场合指导意见：负荷计算方法不完整，需继续查阅相关资料。 学 生 签 名： 指导教师签名： 辅导时间：2014年 12 月 18日注：1、本表与毕业论文一起装订存档。 2、指导内容和记录的次数可根据实际情况决定。 3、此表为指导教师指导学生撰写和修改设计（论文）的动态记录表，由指导教师填写。毕业设计(论文)指导记录表系：电气工程系 专 业：供用电技术毕业设计（论文）题目食品厂电能计量方案设计学生姓名刘繁学号201205023217指导教师刘跃群职称副教授记录：地点：师资楼302 指导方式：当面指导指导内容：电能计量装置方案设计内容。指导意见：电能计量装置方案包括计量点、计量方式、计量装置配置几个方面都要确定。 学生签名： 指导教师签名： 辅导时间： 2014年 12月 21日记录：地点：师资楼302 指导方式：当面指导指导内容：变压器容量与台数的选择。 指导意见：台数选择不当，需继续查找相关资料，正确选择。 学 生 签 名： 指导教师签名： 辅导时间： 2014年 12月 25 日注：1、本表与毕业论文一起装订存档。 2、指导内容和记录的次数可根据实际情况决定。 3、此表为指导教师指导学生撰写和修改设计（论文）的动态记录表，由指导教师填写。毕业设计(论文)指导记录表系：电气工程系 专 业：供用电技术毕业设计（论文）题目食品厂电能计量方案设计学生姓名刘繁学号201205023217指导教师刘跃群职称副教授记录：地点：师资楼302 指导方式：当面指导指导内容：电能计量装置配置。 指导意见：计量装置配置不完整，依据用电性质配置相应的计量装置，包括互感器、电能表的配置。 学生签名： 指导教师签名： 辅导时间： 2014年 12月 28日记录：地点：师资楼302 指导方式：当面指导指导内容：电气主接线方式。 指导意见：查找的资料符合设计，电气主接线方式设计合理。 学生签名： 指导教师签名： 辅导时间：2015年 1月3日注：1、本表与毕业论文一起装订存档。 2、指导内容和记录的次数可根据实际情况决定。 3、此表为指导教师指导学生撰写和修改设计（论文）的动态记录表，由指导教师填写。6.2毕业设计（论文）中期检查表 2015 届毕业设计（论文）中期检查表 系： 电气 专业：供用电技术 填表日期：2014 年12月 25日学生姓名刘繁班级供电1232 学号201205023217指导老师刘跃群设计（论文）题目食品厂电能计量方案设计已完成的任务开题报告编写；用电负荷分析；变压器容量确定。是否符合任务书要求进度（指导教师填写）良好 一般 滞后 严重滞后尚须完成的任务供电方式；受电系统接线；电能计量方案设计。能否按期完成任务（指导教师填写）能 不能存在的问题和解决办法存在的问题毕业设计格式混乱，变压器选择不当。拟采取的办法根据毕业设计格式要求修改毕业设计，在指导老师的指导下合理选择变压器。抓起时间，加快进度。指导教师意见 签名：中期检查专家组意见 组长签名：教学主任意见 签名： 说明：1.本表由学生和指导教师如实填写，每生（或组）一份，各系（部）审核检查结论。2. 良好：进度超前于计划；一般：可按时完成；滞后：加快进度后可以完成；严重滞后：很有可能不能完成任务。 3.毕业答辩后随同毕业设计（论文）装档案袋交档案室存档。第7章 技术报告7.1用电负荷分析7.1.1负荷供电可靠性分类电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度分为三级。 食品厂的生产车间属于二级负荷，而办公区、居民楼均属于三级负荷。7.1.2负荷计算 为了合理选择企业变、配电所的变压器容量和电气设备，以及导线、电缆的规格型号，必须先确定企业总计算负荷。 本食品厂和办公区以及住宅楼都可按需要系数法进行负荷计算。需要系数法确定计算负荷 (1)三相用电设备组的计算负荷 a.食品生产线一条120kW，同时使用系数为0.8左右负荷计算（功率因数cos=0.8，则tan=0.75）,故： b.办公区照明60kW，功率因数cos=1.0，（查表可知：取0.9）故： c.住宅楼六栋共100户（每户按10个千瓦计算），功率因数cos=1.0，则tan=0.75，查表知需用系数可取0.5） (2)多组设备的计算负荷 以下是多组用电设备的负荷计算： 我国供电营业规则规定：容量在100kVA及以上高压供电用户，最大负荷时的功率因数不得低于0.9。7.2无功功率补偿 用户供电系统在最大负荷时的功率因数应满足当地供电部门的要求,当无明确要求时：高压用户的功率因数应为0.9以上；低压用户的功率因数应为0.8以上。7.2.1无功功率补偿的作用 无功补偿的主要作用就是提高功率因数以减少设备容量和功率损耗，稳定电压和提高供电质量，在长距离输电中提高系统输电稳定性和输电能力以及平衡三相负载的有功和无功功率。7.2.2无功功率过大带来的不良影响 无功功率过大会使供电系统的功率因数过低，从而给电力系统带来下列不良影响 （1）增大线路和变压器的功率损耗和电能损耗。 （2）使网路中的电压损失增大，使供电质量降低。 （3）使供电设备的供电能力降低。7.2.3无功功率补偿的方法 a.提高用电设备自然功率因数 b.采用电力电容器补偿 c.采用同步电动机补偿 因此，由计算结果可知本设计的设备组符合要求，无需进行无功补偿 7.3变压器选择电力变压器是供配电系统的关键设备，并影响电气主接线的基本形式和变电所总体布置形式。供配电系统设计时，应经济合理地选择变压器的型式、台数及容量，并使所选变压器的总拥有费用最小。7.3.1选择变压器的台数和容量 根据第2章第2节得知，食品厂的实际负荷为567.78kVA,不需要无功补偿，考虑到变压器的经济运行，取变压器最佳负载率k为0.8，则变压器的容量S应为： S=567.78/0.8 S=709.73（KVA）依据变压器容量选择的原则：单台运行的变压器适用于负荷容量较少的三级负荷变电所，或变电所仅有少量二级负荷，本食品厂应选用两台容量为的无载调压变压器。7.3.2变压器的型式及接线方式选择本食品厂属于一般民用供配电工程，选三相变压器；根据电压等级要求不同，有住宅区，生产区与办公楼照明区，按规定有三种电压宜选用三绕组变压器；食品厂与住宅区防火要求较高，有多层建筑，需要选用SCB10环氧树脂浇铸式变压器。 本食品厂需要提高低压侧单相接地故障保护灵敏度时10（6）/0.4kV变压器，所以采用Dyn11接线。7.4供电方式7.4.1 供电电源的选择 供电电源应依据客户负荷分级、用电性质、用电容量、生产特性以及当地供电条件等因素，经过技术经济比较、与客户协商后确定。食品厂采用单电源供电。7.4.2 供配电电压的选择 为使供配电系统安全可靠、经济合理运行，必须合理选择供配电电压。同时，还应采取措施，确保系统电能质量满足国家标准要求。用户的供电电压应根据用电容量、用电设备特性、供电距离、供电线路的回路数、当地公共电网现状及其发展规划等因素，经技术经济比较确定。 用电设备总容量100-8000kVA，一般采用10kV供电，食品厂容量达到，故采取10kV的电压等级供电。7.5受电系统接线方案按照安全、可靠、经济、合理和便于管理的原则，由电力供应与使用双方根据国家有关规定以及电网规划、用电需求和当地供电条件等因素协商确定。 由于食品厂为动力负荷，住宅楼、办公区主要是照明负荷。因此，本设计的食品厂10KV侧为单母线接线方式、0.4KV侧采用单母分段接线的接线方式。 本设计是单电源高电压供电，高压侧的电气主接线是单母接线。电气主接线图如下。10kV变电所主接线图7.6电能计量方案确定7.6.1电能计量装置的分类运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度分五类（I、II、III、IV、V）进行管理。（1）I类电能计量装置：月平均用电量500万kWh及以上或变压器容量为1000kVA及以上的高压计费用户、200MW及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与其供电企业的供电关口计量点的电能计量装置（2)II类电能计量装置:月平均用电量100万kVA及以上或变压器容量为2000kVA及以上的高压计费用户、100MW及以上发电机、供电企业之间的电量交换点的电能计量装置。（3)III类电能计量装置:月平均用电量10万kVA及以上或变压器容量为315kVA及以上的计费用户、100MW以下发电机、发电企业厂（站）用电量、供电企业内部用于承包考核的计量点、考核有功电量平衡的110kV及以上的送电线路电能计量装置。（4)IV类电能计量装置:负荷容量为315kVA以下的计费用户、发供电企业内部经济技术指标分析、考核用的电能计量装置。（5）V类电能计量装置：单相供电的电力用户计费用电能计量装置。由前文的负荷计算以及变压器容量得知，本食品厂变压器容量达到315kV及以上，可知：本食品厂属于类计量装置。7.6.2电能计量点设置电能计量点应设定在供电设施与受电设施的产权分界处。如产权分界处不适宜装表的，对公用线路供电的高压客户，可在客户受电装置的高压侧计量；根据上述规定本食品厂属于10kV非专线供电的客户，应在产权分界处安装贸易结算用电能计量装置，高压地下电缆供电的客户，应采用户内式专用电能计量装置。7.6.3电能计量方式的确定任何一个供电点或受电点都应装设电能计量装置计量其供电量或用电量根据客户的电压等级，同时考虑其负荷容量及特性可以确定客户电能的计量方式。由上述内容可知：此设计可采用高供高计的计量方式，需装设一套总电能计量装置和两套分电能计量装置来进行电能计量。7.6.4电能计量装置接线方式的确定本设计高压侧计量装置采用三相三线制接线，其2台电流互感器二次绕组与电能表之间宜采用四线连接；低压侧计量装置采用三相四线制接线，其3台电流互感器二次绕组与电能表之间宜采用六线连接。7.6.5电能计量装置配置本食品厂配置三套计量装置，高压总表计量工业用电、低压分表1计量非居民用电（办公楼）、低压分表2计量居民用电（住宅楼）。1.高压总表的配置（1）电压互感器的配置：由于该厂采用的是高供高计的计量方式，所以需要安装电压互感器。装设两台电压互感器，变比为10/0.1kV，准确度等级为0.5，额定二次功率因数取0.8，采用V/v接线，选用型号JSZX10。（2）电流互感器的配置：;选择变比为50/5A，准确度等级0.5s，额定二次功率因数0.8；数量2台；采用两相星形分相接线，选用型号LFZ2-10。（3）电能表的配置：选用三相三线多功能电能表。执行功率因数调整电费的用户，应安装能计量有功电量、感性和容性无功电量的电能计量装置；按最大需量计收基本电费的用户应装设具有最大需量计量功能的电能表；实行分时电价的用户应装设复费率电能表或多功能电能表，选用型号DSSD633，电压，电流1.5（6）A、准确度等级有功1.0，无功2.0。2.低压非居民分表的配置（1）电流互感器的配置：, ，故选择变比为150/5A，准确度等级0.5s，额定二次功率因数0.8；数量3台；采用三相星形完全分相接线，选用型号LZZBJ9-10A3G。 （2）电能表的配置：选用三相四线多功能电能表。选用型号DTSD1600，电压，电流1.5（6）A，准确度等级有功1.0，无功2.0。3.低压分表居民的配置 （1）电流互感器的配置：，所以选择变比为1200/5A，准确度等级0.5s，额定二次功率因数0.8；数量3台；采用三相星形完全分相接线，选用型号LZZBJ9-10A3G。 （2）电能表的配置：选用三相四线多功能电能表。选用型号DTSD1600，电压，电流1.5（6）A，准确度等级有功1.0，无功2.0。由于本食品厂属于类电能计量装置，除按计量点配置计量专用电压、电流互感器外，还应配置专用二次回路，而且二次回路一般要安装试验接线盒，以方便负荷校表和带电换表。对于35kV及以下的计量电压互感器二次回路，不应装设隔离开关、辅助触点和熔断器。附录一 10kV变电所主接线图附录二 本厂高压计量方案 1.配置说明食品厂配电装置的电气主接线方式为：高压采用单母线接线方式，低压侧为单母分段接线，高压侧配置一套电能计量装置计量大工业用电，低压侧配置两套电能计量装置，分别计量非居民用电和居民用电。其中高压计量装置配置方案具体说明如下: (1)采用公用电压、电流互感器计量专用二次绕组，电能表就地布置在出线开关柜二次室内。 (2)电能计量装置配置及接线: a.电压互感器计量专用二次绕组准确度等级为0.5级，变比10000/100V，YNyn接线。 b.电流互感器计量专用二次绕组准确度等级为0.5级，变比50/5A，两相星形分相接线。 c.选用电子式多功能电能表，3100V,31.5（6)A，准确度等级有功1.0，无功2.0。 d.计量二次回路直接接人试验接线盒。 (3)进线柜、电容器柜B相TA计量二次绕组应短接。(4)互感器二次容量应按实际负载计算确定。(5)各个电能表RS - 485输出以总线形式接人电能量远方终端。(6)本设计方案中提出的技术要求考虑规程规定的使用条件，若使用条件变化应作相应调整。(7)具体工程中应根据设备差异在安装、布置等方面作相应调整。2.主要设备材料清册序号名称技术要求单位数量1开关柜KYN一12 台12电流互感器 50/5A/0.5级，1OVA台23多功能电能表 三相三线1.0级，, 3X1.5(6)A只14试验接线盒只15低压降快速断路器 1P. 2A只36电能量远方终端 RS- 485通信口不少于2个只17电压互感器 10/0.1kV/0.5级，40VA 台33.计量二次回路原理图 后 记毕业设计的撰写过程中，遇到了不少问题。毕业设计的思路不清晰，导致设计的内容比较混乱，文章层次不分明，语言表达不当，有些内容与课题无关在不断的修改过程中，我学会了在做事之前，一定要有计划，按计划行事才能提高工作效率，提高工作质
