混凝土交底5.doc

技术交底
C2-1
编号

工程名称
西夏校区2#、3#住宅楼
交底日期
年 月 日
施工单位
中太建设集团
分项工程名称
混凝土
交底提要
混凝土梁、板、墙浇筑
交底内容：
一、 施工准备：
1、施工器具
30M-60M泵车1辆或地泵，混凝土搅拌运输车，50插入式振捣棒5根，木抹子，2M刮杠，小白线，耙子，尖锹、平锹，绝缘手套，照明灯，塑料薄膜，活动配电箱，塔吊、混凝土吊斗、胶皮水管等。地泵和输送管安装经检查合格。
2、材料：商品混凝土。
3、技术准备
1）、混凝土申请：浇筑混凝土前，预先与混凝土供应单位办理预拌混凝土委托单及浇灌申请，委托单的内容包括：混凝土等级、方量、塌落度、初凝终凝时间及浇筑时间等。
2）、所有机具均应在浇筑混凝土前进行检查，同时配备专职技工，随时检修。
3）、在混凝土浇筑期间，要保证水、电、照明不中断。
4）、根据施工方案准备必要的塑料布、对混凝进行覆盖等。
4、作业条件
1）、模板预检已完成。
2）、施工人员的通道架设已搭设完毕。
3）、振捣设备调试正常及备有一定数量的振捣棒。
4）、放料处与浇筑点的联络信号已准备就绪。
5）、劳动力安排已妥当，振捣工3名，抹灰工及力工12名，名单已上报。
6）、检查模板连接缝是否严密，模板隔离剂涂刷情况、支撑系统的承载能力、刚度和稳定性是否满足要求。
7）、浇筑前应将基础内的杂物清洗干净。
8）、如使用木模板时应浇水使模板湿润。
（二）工艺流程
作业准备→混凝土搅拌→混凝土运输→柱、梁、剪力墙、楼梯、板混凝土浇筑与撮捣→养护
1、混凝土浇筑与振捣的一般要求
1）、混凝土自软管口或吊斗口下落的自由高度不得超过2M。
2）、浇筑混凝土时应分段连续进行，一般先浇筑墙体，楼梯，柱，顶板。

审核人

交底人

接受交底人

1、本表有施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

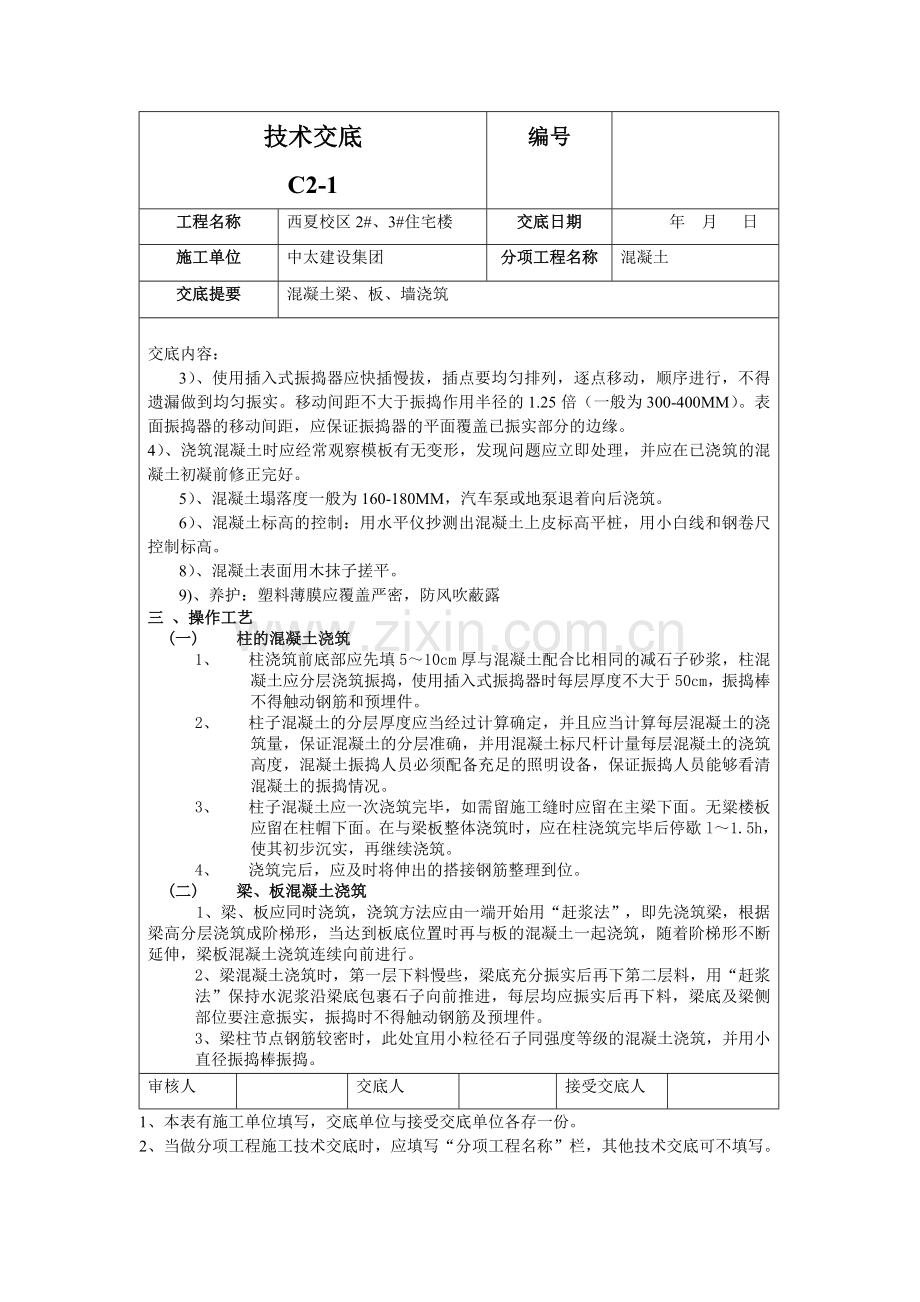

技术交底
C2-1
编号

工程名称
西夏校区2#、3#住宅楼
交底日期
年 月 日
施工单位
中太建设集团
分项工程名称
混凝土
交底提要
混凝土梁、板、墙浇筑

交底内容：
3）、使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得遗漏做到均匀振实。移动间距不大于振捣作用半径的1.25倍（一般为300-400MM）。表面振捣器的移动间距，应保证振捣器的平面覆盖已振实部分的边缘。
4）、浇筑混凝土时应经常观察模板有无变形，发现问题应立即处理，并应在已浇筑的混凝土初凝前修正完好。
5）、混凝土塌落度一般为160-180MM，汽车泵或地泵退着向后浇筑。
6）、混凝土标高的控制：用水平仪抄测出混凝土上皮标高平桩，用小白线和钢卷尺控制标高。
8）、混凝土表面用木抹子搓平。
9)、养护：塑料薄膜应覆盖严密，防风吹蔽露
三 、操作工艺
(一) 柱的混凝土浇筑
1、 柱浇筑前底部应先填5～10cm厚与混凝土配合比相同的减石子砂浆，柱混凝土应分层浇筑振捣，使用插入式振捣器时每层厚度不大于50cm，振捣棒不得触动钢筋和预埋件。
2、 柱子混凝土的分层厚度应当经过计算确定，并且应当计算每层混凝土的浇筑量，保证混凝土的分层准确，并用混凝土标尺杆计量每层混凝土的浇筑高度，混凝土振捣人员必须配备充足的照明设备，保证振捣人员能够看清混凝土的振捣情况。
3、 柱子混凝土应一次浇筑完毕，如需留施工缝时应留在主梁下面。无粱楼板应留在柱帽下面。在与梁板整体浇筑时，应在柱浇筑完毕后停歇l～1.5h，使其初步沉实，再继续浇筑。
4、 浇筑完后，应及时将伸出的搭接钢筋整理到位。
(二) 梁、板混凝土浇筑
1、梁、板应同时浇筑，浇筑方法应由一端开始用“赶浆法”，即先浇筑梁，根据梁高分层浇筑成阶梯形，当达到板底位置时再与板的混凝土一起浇筑，随着阶梯形不断延伸，梁板混凝土浇筑连续向前进行。
2、梁混凝土浇筑时，第一层下料慢些，梁底充分振实后再下第二层料，用“赶浆法”保持水泥浆沿梁底包裹石子向前推进，每层均应振实后再下料，梁底及梁侧部位要注意振实，振捣时不得触动钢筋及预埋件。
3、梁柱节点钢筋较密时，此处宜用小粒径石子同强度等级的混凝土浇筑，并用小直径振捣棒振捣。
审核人

交底人

接受交底人

1、本表有施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底
C2-1
编号

工程名称
西夏校区2#、3#住宅楼
交底日期
年 月 日
施工单位
中太建设集团
分项工程名称
混凝土
交底提要
混凝土梁、板、墙浇筑
4、浇筑混凝土楼板时，先用小白线挂紧在控制的标高线挂上，用尺子量好浇筑的高度。浇筑板混凝土的虚铺厚度应略大于板厚，用平板振捣器垂直浇筑方向来回振捣，厚板可用插入式振捣器顺浇筑方向拖拉振捣，振捣完毕后按着小白线的控制标高，用挂杠刮平，长木抹子抹平。
5、施工缝位置：宜沿次梁方向浇筑楼板，施工缝应留置在次梁跨度的中间1/3范围内。施工缝的表面应与梁轴线或板面垂直，不得留斜搓。施工缝宜用木板或钢丝网挡牢。
6、施工缝处须待已浇筑混凝土的抗压强度不小于1.2MPa时，才允许继续浇筑。在继续浇筑混凝土前，施工缝混凝土表面应凿毛，剔除浮动石子和混凝土软弱层，并用水冲洗干净后，先浇一层同配比减石子砂浆，然后继续浇筑混凝土，应细致操作振实，使新旧混凝土紧密结合。
（三）剪力墙混凝土浇筑
1、剪力墙浇筑混凝土前，先在底部均匀浇筑5～10cm厚与墙体混凝土同配比减石子砂浆， 并用铁锹入模。
2、浇筑墙体混凝土应连续进行时，间隔时间不应超过2h，每层浇筑厚度按照规范的规定实施，因此必须预先安排好混凝土下料点位置和振捣器操作人员数量。
3、振捣棒移动间距应小于40㎝，每一振点的延续时间以表面泛浆为度，为使上下层混凝土结合成整体，振捣器应插人下层混凝土5～10cm。振捣时注意钢筋密集及洞口部位，为防止出现漏振，须在洞口两侧同时振捣，下灰高度也要大体一致。大
4、墙体混凝土浇筑高度应浇筑到板底和梁底。混凝土墙体浇筑完毕之后，将上口甩出的钢筋加以整理，用木抹子按标高线将墙上表面混凝土找平。
（四）楼梯混凝土浇筑
楼梯段混凝土自下而上浇筑，先振实底板混凝土，达到踏步位置时再与踏步混凝土一起浇捣，不断连续向上推进，并随时用木抹子(或塑料抹子)将踏步上表面抹平。
施工缝位置：楼梯混凝土宜连续浇筑，多层楼梯的施工缝应留置在

混凝土浇筑后，应在12h以内加以塑料薄膜和浇水，浇水次数应能保持混凝土有足够的润湿状态，养护期一般不少于7d。
审核人

交底人

接受交底人

1、本表有施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底
C2-1
编号

工程名称
西夏校区2#、3#住宅楼
交底日期
年 月 日
施工单位
中太建设集团
分项工程名称
混凝土
交底提要
混凝土梁、板、墙浇筑

交底内容：
2．一般项目
现浇结构和混凝土设备基础拆模后的尺寸偏差应符合表10-77、表10-78的规定。
现浇结构尺寸允许偏差和检验方法 表10-77
项目
允许偏差（mm）
检验方法
轴线位置
基础
15
钢尺检查
独立基础
10
墙、柱、梁
8
剪力墙
5
垂直度
层高
≤5m
8
经纬仪或吊线、钢尺检查
＞5m
10
经纬仪或吊线、钢尺检查
全高（H）
H／1000且≤30
经纬仪、钢尺检查
标高
层高
±10
水准仪或拉线、钢尺检查
全高
±30
截面尺寸
＋8，－5
钢尺检查
电梯井
井筒长、宽对定位中心线
＋25，0
钢尺检查
井筒全高（H）垂直度
H／1000且≤30
经纬仪、钢尺检查
表面平整度
8
2m靠尺和塞尺检查
预埋设施中心线位置
预埋件
10
钢尺检查
预埋螺栓
5
预埋管
5
预留洞中心线位置
15
钢尺检查
注：检查轴线、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
审核人

交底人

接受交底人

1、本表有施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底
C2-1
编号

工程名称
西夏校区2#、3#住宅楼
交底日期
年 月 日
施工单位
中太建设集团
分项工程名称
混凝土
交底提要
混凝土梁、板、墙浇筑
四、成品保护
1、要保证钢筋和垫块的位置正确，不得踩楼梯的分布筋、弯起钢筋，不碰动预埋件和插筋。在楼板上搭设浇筑混凝土使用的浇筑人行道，保证楼板钢筋的负弯矩钢筋的位置。
1、不得用重物冲击模板，不在梁或楼梯踏步侧模板上踩踏，应搭设跳板，保持模板的牢固和严密。
2、已浇筑楼板、楼梯踏步的上表面混凝土要加以保护，必须在混凝土强度达到1.2MPa以后，方准在面上进行操作及安装结构用的支架和模板。
3、 在浇筑混凝土时，要对巳经完成的成品进行保护，对浇筑上层混凝土时流下的水泥浆要派专人及时清理干净，洒落的混凝土也要随时清理干净。
4、对阳角等易碰坏的地方，应当有保护措施。。
五、应注意的质量问题
1、蜂窝：原因是混凝土一次下料过厚，振捣不实或漏振，模板有缝隙使水泥浆流失，钢筋较密而混凝土坍落度过小或石子过大，柱、墙根部模板有缝隙，以致混凝土中的砂浆从下部涌出。
2、露筋：原因是钢筋垫块位移、间距过大、漏放、钢筋紧贴模板造成露筋，或梁、板底部振捣不实，也可能出现露筋。
3、孔洞：原因是钢筋较密的部位混凝土被卡，未经振捣就继续浇筑上层混凝土。
4、缝隙与夹渣层：施工缝处杂物清理不净或未浇底浆振捣不实等原因，易造成缝隙、夹渣层。
5、梁、柱连接处断面尺寸偏差过大，主要原因是柱接头模板刚度差、支撑不牢固或支此部位模板时未认真控制断面尺寸。
a)、现浇楼板面和楼梯踏步上表面平整度偏差太大：主要原因是混凝土浇筑后，表面不用抹子认真抹平。
六、文明安全施工措施：
1、认真贯彻“安全第一”、“预防为主”的方针，坚持管生产必须管安全的原则，落实安全责任制。
2、施工人员进入施工现场必须戴好安全帽，现场禁止吸烟，严禁酒后上岗。
3、泵臂管活动范围内，禁止站人，未经培训或无操作证者不得上岗。
4、施工中严格执行城市环境保护工作，对道路在施工时遗留下的垃圾要及时清理，确保安全文明施工。
审核人

交底人

接受交底人

1、本表有施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底
C2-1
编号

工程名称
西夏校区2#、3#住宅楼
交底日期
年 月 日
施工单位
中太建设集团
分项工程名称
混凝土
交底提要
混凝土梁、板、墙浇筑

交底内容：
2．一般项目
现浇结构和混凝土设备基础拆模后的尺寸偏差应符合表10-77、表10-78的规定。
现浇结构尺寸允许偏差和检验方法 表10-77
项目
允许偏差（mm）
检验方法
轴线位置
基础
15
钢尺检查
独立基础
10
墙、柱、梁
8
剪力墙
5
垂直度
层高
≤5m
8
经纬仪或吊线、钢尺检查
＞5m
10
经纬仪或吊线、钢尺检查
全高（H）
H／1000且≤30
经纬仪、钢尺检查
标高
层高
±10
水准仪或拉线、钢尺检查
全高
±30
截面尺寸
＋8，－5
钢尺检查
电梯井
井筒长、宽对定位中心线
＋25，0
钢尺检查
井筒全高（H）垂直度
H／1000且≤30
经纬仪、钢尺检查
表面平整度
8
2m靠尺和塞尺检查
预埋设施中心线位置
预埋件
10
钢尺检查
预埋螺栓
5
预埋管
5
预留洞中心线位置
15
钢尺检查
注：检查轴线、中心线位置时，应沿纵、横两个方向量测，并取其中的较大值。
审核人

交底人

接受交底人

1、本表有施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
