广工自动化学院PLC复习.doc

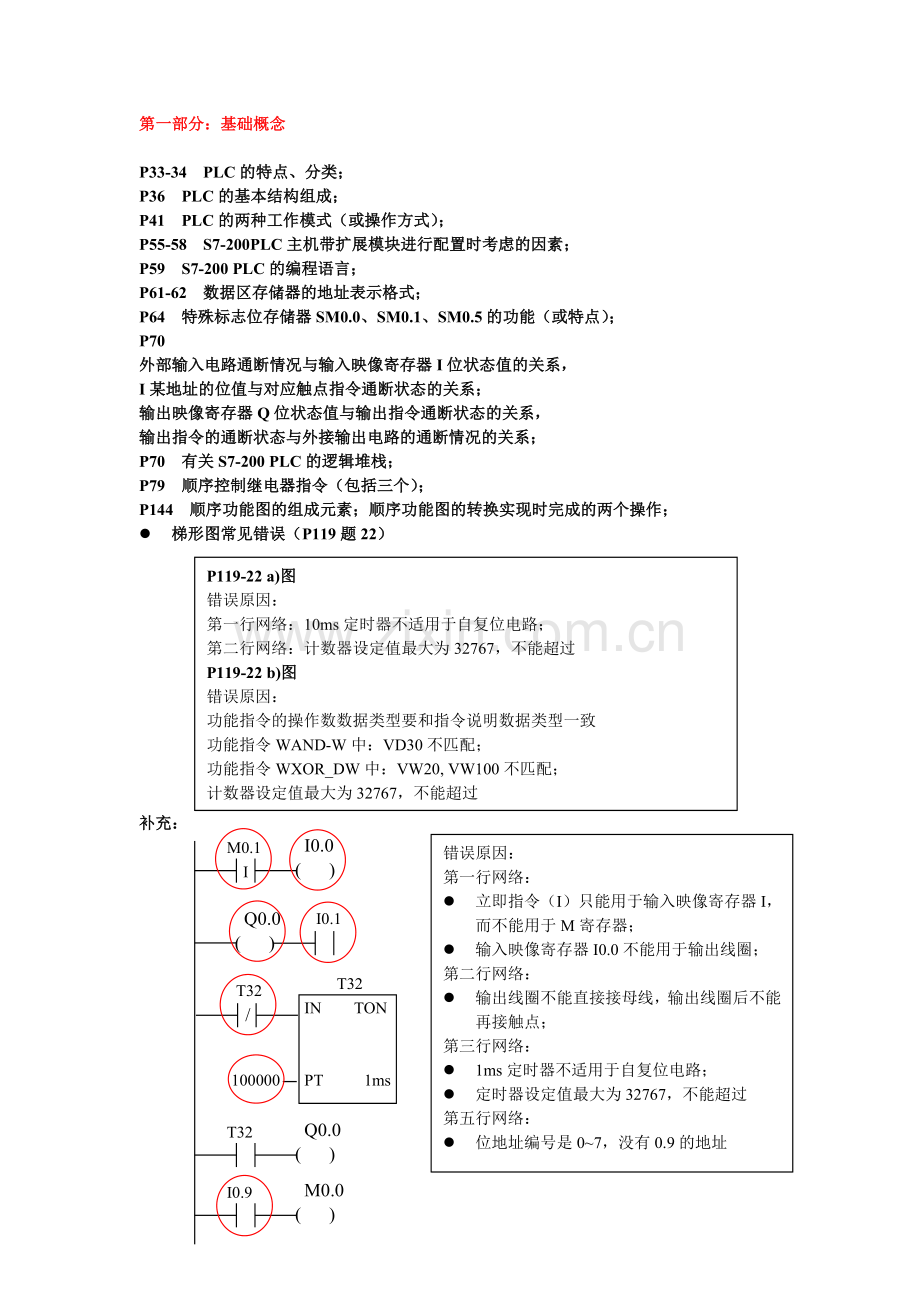

第一部分：基础概念

P33-34 PLC的特点、分类；
P36 PLC的基本结构组成；
P41 PLC的两种工作模式（或操作方式）；
P55-58 S7-200PLC主机带扩展模块进行配置时考虑的因素；
P59 S7-200 PLC的编程语言；
P61-62 数据区存储器的地址表示格式；
P64 特殊标志位存储器SM0.0、SM0.1、SM0.5的功能（或特点）；
P70
外部输入电路通断情况与输入映像寄存器I位状态值的关系，
I某地址的位值与对应触点指令通断状态的关系；
输出映像寄存器Q位状态值与输出指令通断状态的关系，
输出指令的通断状态与外接输出电路的通断情况的关系；
P70 有关S7-200 PLC的逻辑堆栈；
P79 顺序控制继电器指令（包括三个）；
P144 顺序功能图的组成元素；顺序功能图的转换实现时完成的两个操作；
l 梯形图常见错误（P119题22）
P119-22 a)图
错误原因：
第一行网络：10ms定时器不适用于自复位电路；
第二行网络：计数器设定值最大为32767，不能超过
P119-22 b)图
错误原因：
功能指令的操作数数据类型要和指令说明数据类型一致
功能指令WAND-W中：VD30不匹配；
功能指令WXOR_DW中：VW20, VW100不匹配；
计数器设定值最大为32767，不能超过

I0.0
( )
M0.1
I
Q0.0
( )
I0.1
T32
/
T32
IN TON

100000 PT 1ms
Q0.0
( )
T32

M0.0
( )
I0.9

错误原因：
第一行网络：
l 立即指令（I）只能用于输入映像寄存器I，而不能用于M寄存器；
l 输入映像寄存器I0.0不能用于输出线圈；
第二行网络：
l 输出线圈不能直接接母线，输出线圈后不能再接触点；
第三行网络：
l 1ms定时器不适用于自复位电路；
l 定时器设定值最大为32767，不能超过
第五行网络：
l 位地址编号是0~7，没有0.9的地址

补充：

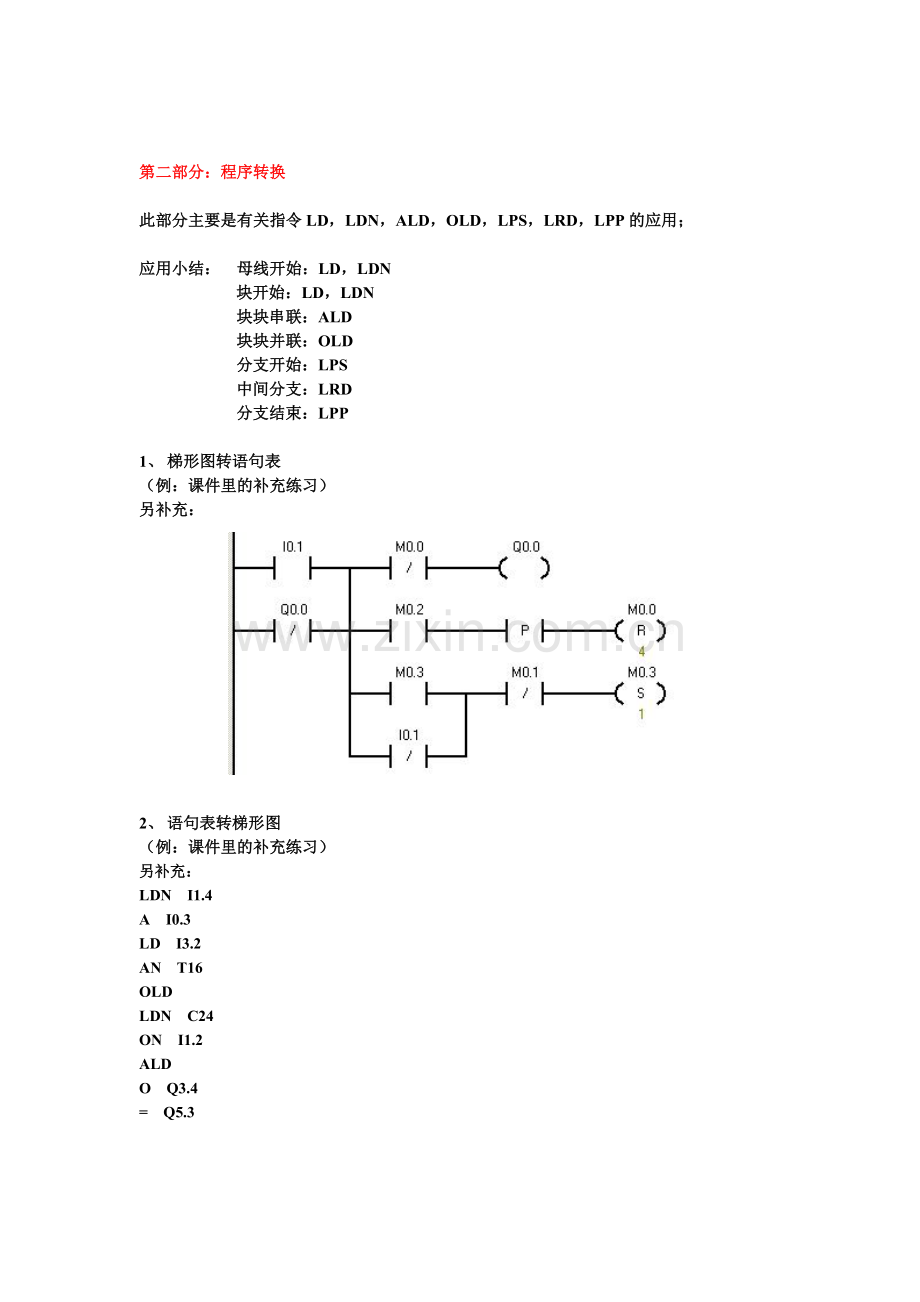

第二部分：程序转换

此部分主要是有关指令LD，LDN，ALD，OLD，LPS，LRD，LPP的应用；

应用小结： 母线开始：LD，LDN
块开始：LD，LDN
块块串联：ALD
块块并联：OLD
分支开始：LPS
中间分支：LRD
分支结束：LPP

1、 梯形图转语句表
（例：课件里的补充练习）
另补充：

2、 语句表转梯形图
（例：课件里的补充练习）
另补充：
LDN I1.4
A I0.3
LD I3.2
AN T16
OLD
LDN C24
ON I1.2
ALD
O Q3.4
= Q5.3

第三部分：程序分析

例：P156图7-30

例：已知输入信号I0.0的波形，画出梯形图程序中Q0.0，Q0.1和Q0.2的波形。
（假设I0.0波形的每个周期的接通时间大于一个扫描周期）
I1.0
Q0.2
P
Q0.0
Q0.0
（ S ）
1
Q0.2
Q0.1
（ R ）
1
Q0.2
（ ）
Q0.0
（ ）
Q0.1
I1.0

结果：
I1.0
Q0.0
Q0.1
Q0.2

第四部分：程序设计（根据情况或要求写出分析思路、I/O分配表、I/O接线图、顺序功能图、梯形图程序、语句表程序等）

例：设计一个定时一天的定时器
分析：一天=24*60*60s=24*60*60*1000ms=864000*100ms=864*1000*100ms
选用一个100ms定时器T37（设定值为864）和一个计数器C50（设定值为1000）级联使用，组合成一个定时时间为一天的定时器，梯形图程序如下：
864
1000

例：彩灯循环控制程序
按下启动按钮后，8个灯亮灭的时序为LCD1亮→LCD2亮→LCD3亮→…→LCD8亮，时间间隔为1s，全亮后，显示10s，再反过来从8→7→…→1顺序熄灭。全灭后，停亮2s，再从头开始运行，周而复始。

例：输出信号的工作波形如下图，画出顺序功能图、设计梯形图程序

I0.0
Q0.0
Q0.1
5s
4s
红灯
绿灯
12s
3s
