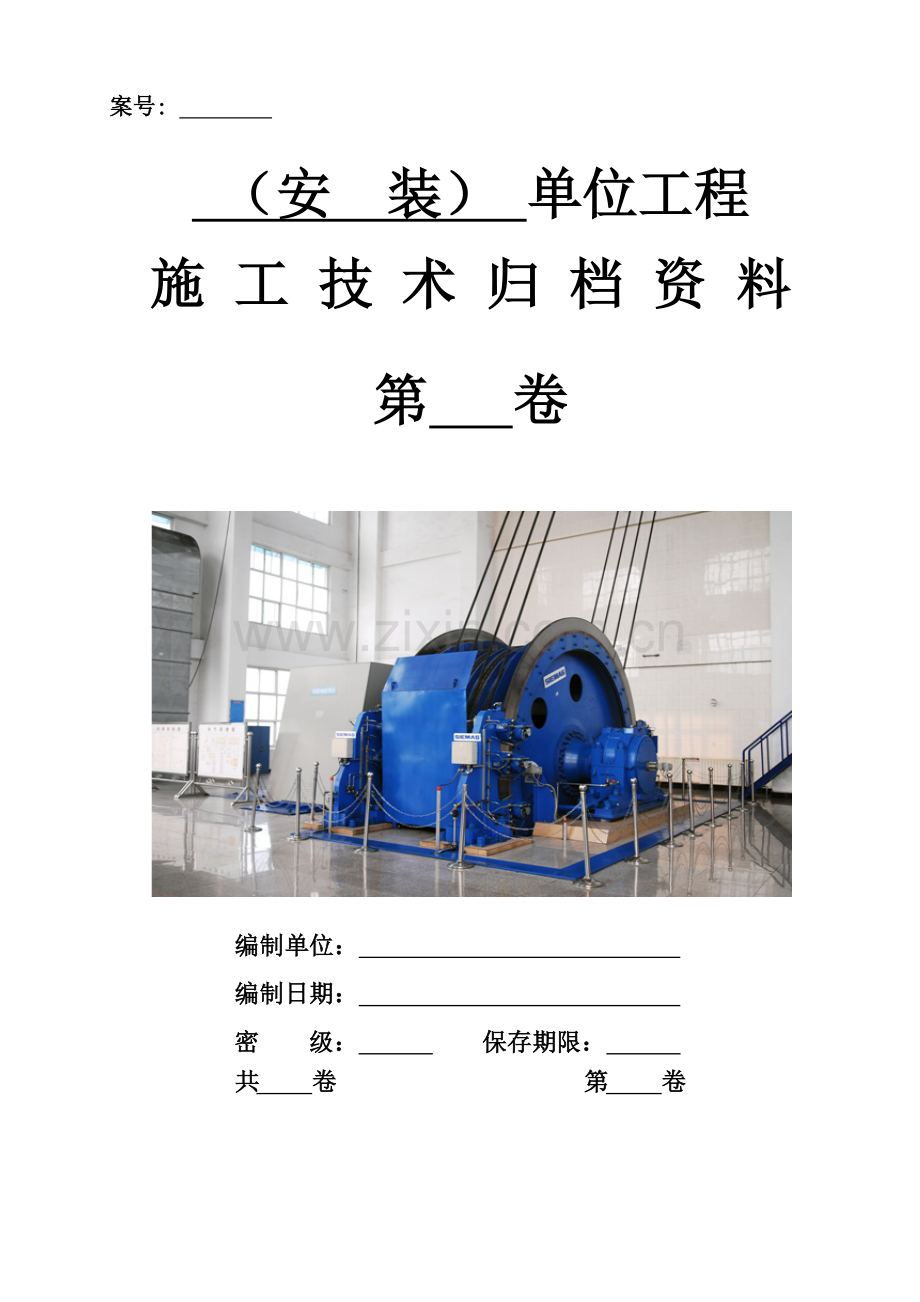

煤矿管路安装竣工资料.doc

案号：

（安 装） 单位工程
施 工 技 术 归 档 资 料

第 卷

编制单位：
编制日期：
密 级： 保存期限：
共 卷 第 卷

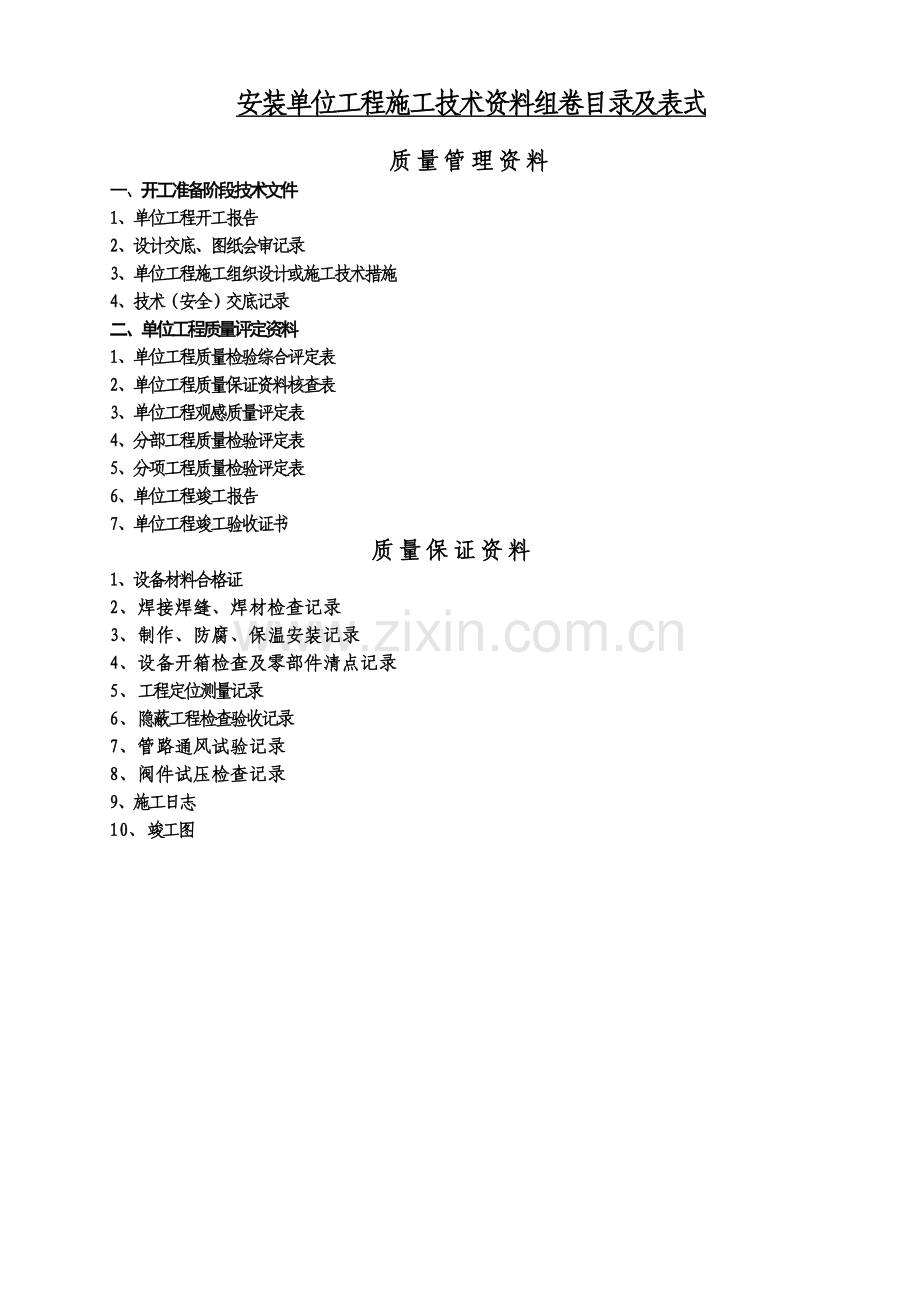

安装单位工程施工技术资料组卷目录及表式

质量管理资料
一、开工准备阶段技术文件

1、单位工程开工报告

2、设计交底、图纸会审记录

3、单位工程施工组织设计或施工技术措施

4、技术（安全）交底记录

二、单位工程质量评定资料

1、单位工程质量检验综合评定表

2、单位工程质量保证资料核查表

3、单位工程观感质量评定表

4、分部工程质量检验评定表

5、分项工程质量检验评定表

6、单位工程竣工报告

7、单位工程竣工验收证书

质量保证资料
1、设备材料合格证

2、焊接焊缝、焊材检查记录

3、制作、防腐、保温安装记录

4、设备开箱检查及零部件清点记录

5、工程定位测量记录

6、隐蔽工程检查验收记录

7、管路通风试验记录

8、阀件试压检查记录

9、施工日志

10、竣工图

质量管理资料

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

质量管理资料

一、开工准备阶段技术文件

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

一、开工准备阶段技术文件目录
序号
资料编号
资料名称
份数/页数
备注
1

单位工程开工报告
/

2

设计交底、图纸会审记录
/

3

施工组织设计或施工措施
/

4

技术（安全）交底资料
/

5

质量管理资料
一、开工准备阶段技术文件

1、单位工程开工报告

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

质量管理资料
一、开工准备阶段技术文件

2、设计交底、图纸会审记录

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

质量管理资料
一、开工准备阶段技术文件

3、 施工组织设计或施工措施

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

质量管理资料
一、开工准备阶段技术文件

4、 技术（安全）交底记录

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

质量管理资料

二、单位工程质量评定资料

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程 施工单位: 中煤第五建设有限公司徐州建筑安装分公司

一、 单位工程质量评定资料目录

序号
资料编号
资料名称
份数/页数
备注
1

单位工程质量综合评定表

2

单位工程质量保证资料核查表

3

单位工程观感质量评定表

4

分部工程质量评定表

5

分项工程质量检验评定表

6

单位工程竣工报告

7

单位工程竣工验收证书

8

监理单位工程质量评估报告

9

勘查、设计单位工程质量检查报告

10

建设单位工程竣工验收报告（纪要）

11、

单位工程质量认证书

质量管理资料
二、单位工程质量评定资料

1、单位工程质量综合评定表

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

单位工程质量综合评定报验申请表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程

致： 北京康迪建设监理有限公司(监理单位)
我单位已完成了工业广场至生活区管路安装工程的单位工程质量综合评定工作，现报上该工程报验申请表，请予以审查和验收。
附件：
单位工程质量综合评定表

承包单位（章）________________
项目经理________________
日 期________________

审查意见：
1、资料齐全/不齐全，填报符合/不符合要求；
2、经检查符合/不符合设计和规范要求。

项目监理机构________________
总/专业监理工程师（章）_______________
日 期________________

单位工程质量综合评定表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位：中煤第五建设有限公司徐州建筑安装分公司
开工日期：2012.09.18 竣工日期：2012.12.08
项次
检验项目
评定情况
核定情况
1
分部工程
质量评定汇总
共7分部
其中优良0分部
优良率 0 %
指定分部质量等级：合格
合格
2
质量保证资料
评定
共核查： 项
其中：
齐全 项
基本齐全 项

3
观感质量评定
应得10分
实得9分
得分率90%
合格
评定等级：合格
施工单位：
工程负责人：
（签章）
年 月 日
监理单位：
总监：
（签章）
年 月 日
建设单位：
项目负责人：
（签章）
年 月 日

质量管理资料
二、单位工程质量评定资料

2、单位工程质量保证资料核查表

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

单位工程质量保证资料核查报验申请表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程

致： 北京康迪建设监理有限公司 (监理单位)
我单位已完成了106煤矿改扩建工程工业广场至生活区管路安装工程的单位工程质量保证资料核查工作，现报上该工程报验申请表，请予以审查和验收。
附件：
单位工程质量保证资料核查表

承包单位（章）________________
项目经理________________
日 期________________

审查意见：
1、资料齐全/不齐全，填报符合/不符合要求；
2、经检查符合/不符合设计和规范要求。

项目监理机构________________
总/专业监理工程师（章）_______________
日 期________________

单位工程质量保证资料核查表
序号
资料名称
资料编号
份数
核查情况
1
设备材料合格证

2
焊接焊缝、焊材检查记录

3
制作、防腐、保温安装记录

4
设备开箱检查及零部件清点记录

5
工程定位测量记录

6
隐蔽工程检查验收记录

7
管路通风试验记录

8
阀件试压检查记录

9
施工日志

10
竣工图

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

结论：
施工单位项目经理： 年 月 日
总监理工程师： 年 月 日

质量管理资料
二、单位工程质量评定资料

3、单位工程观感质量评定表

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

单位工程观感质量评定报验申请表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程

致： 北京康迪建设监理有限公司 (监理单位)
我单位已完成了106煤矿改扩建工程工业广场至生活区管路安装工程的单位工程观感质量评定工作，现报上该工程报验申请表，请予以审查和验收。
附件：
单位工程观感质量评定表

承包单位（章）________________
项目经理________________
日 期________________

审查意见：
1、资料齐全/不齐全，填报符合/不符合要求；
2、经检查符合/不符合设计和规范要求。

项目监理机构________________
总/专业监理工程师（章）_______________
日 期________________

单位工程观感质量评定表
单位工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程
序号
项目
标准要求
标准分
实得分
1
机房布置
及卫生
布置符合设计要求，机房（硐室）清洁，无灰尘、杂物及油污。
1
0.8
2
管线布置
美观、整齐、符合设计及标准要求。
1
0.8
3
密封性能
密封完好，无渗漏，符合标准要求。
1.5
1.4
4
照明
硐室照明灯具完好，布置符合设计及标准要求
1
0.8
5
设备
铭牌标志及零部件完整，表面无磕碰、损伤，符合设计及标准要求。
2
1.8
6
试运转
运转正常，符合标准或技术文件要求
3.5
3.4

合 计
10
9
评定等级： 合格
施工单位：
工程负责人：
（签章）
年 月 日
监理单位：
总监：
（签章）
年 月 日
建设单位：
项目负责人：
（签章）
年 月 日

质量管理资料
二、单位工程质量评定资料

4、分部工程质量评定表

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

供热管路安装分部工程报验申请表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程

致： 北京康迪建设监理有限公司 (监理单位)
我单位已完成了106煤矿改扩建工程工业广场至生活区管路安装工程供热管路安装分部工程工作，现报上该工程报验申请表，请予以审查和验收。
附件：
分部工程质量检验评定表

承包单位（章）________________
项目经理________________
日 期________________

审查意见：
1、资料齐全/不齐全，填报符合/不符合要求；
2、经检查符合/不符合设计和规范要求。

项目监理机构________________
总/专业监理工程师（章）_______________
日 期________________

分部工程质量评定表
单位工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程
分部工程名称：供热管路安装 分部工程性质:一般
序号
分项工程名称
项数
评定等级
性质

备 注

合格
优良
1
管路焊接
1
1

2
管路安装
1
1

3
管路系统试验及涂漆
1
1

合 计
3
3

优良率0%
评定等级

施工单位：

技术负责人：

工程负责人：

年 月 日
核定等级

监理（建设）单位：

总监理工程师（项目负责人）：

年 月 日

注：分部工程性质是指该分部工程为主要分部工程或一般分部工程

供水管路安装分部工程报验申请表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程

致： 北京康迪建设监理有限公司 (监理单位)
我单位已完成了106煤矿改扩建工程工业广场至生活区管路安装工程供水管路安装分部工程工作，现报上该工程报验申请表，请予以审查和验收。
附件：
分部工程质量检验评定表

承包单位（章）________________
项目经理________________
日 期________________

审查意见：
1、资料齐全/不齐全，填报符合/不符合要求；
2、经检查符合/不符合设计和规范要求。

项目监理机构________________
总/专业监理工程师（章）_______________
日 期________________

分部工程质量评定表
单位工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程
分部工程名称：供水管路安装 分部工程性质:一般
序号
分项工程名称
项数
评定等级
性质

备 注

合格
优良
1
管路焊接
1
1

2
管路安装
1
1

3
管路系统试验及涂漆
1
1

合 计
3
3

优良率0%
评定等级

施工单位：

技术负责人：

工程负责人：

年 月 日
核定等级

监理（建设）单位：

总监理工程师（项目负责人）：

年 月 日

注：分部工程性质是指该分部工程为主要分部工程或一般分部工程

伴热管路安装分部工程报验申请表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程

致： 北京康迪建设监理有限公司 (监理单位)
我单位已完成了106煤矿改扩建工程工业广场至生活区管路安装工程伴热管路安装分部工程工作，现报上该工程报验申请表，请予以审查和验收。
附件：
分部工程质量检验评定表

承包单位（章）________________
项目经理________________
日 期________________

审查意见：
1、资料齐全/不齐全，填报符合/不符合要求；
2、经检查符合/不符合设计和规范要求。

项目监理机构________________
总/专业监理工程师（章）_______________
日 期________________

分部工程质量评定表
单位工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程
分部工程名称：伴热管路安装 分部工程性质:一般
序号
分项工程名称
项数
评定等级
性质

备 注

合格
优良
1
管路焊接
1
1

2
管路安装
1
1

3
管路系统试验及涂漆
1
1

合 计
3
3

优良率0%
评定等级

施工单位：

技术负责人：

工程负责人：

年 月 日
核定等级

监理（建设）单位：

总监理工程师（项目负责人）：

年 月 日

注：分部工程性质是指该分部工程为主要分部工程或一般分部工程

质量管理资料
二、单位工程质量评定资料

5、分项工程质量评定表

工程名称: 106煤矿改扩建工程工业广场至生活区管路安装工程
施工单位: 中煤第五建设有限公司徐州建筑安装分公司

106煤矿改扩建工程工业广场至生活区管路安装工程报验申请表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程

致：北京康迪建设监理有限公司（监理单位）
我单位已完成龙泉矿井106煤矿改扩建工程工业广场至生活区管路安装工程中供热管路（Φ159*5mm）的管路焊接制作的工作，现报上该工程报验申请表，请予以审查和验收。
附件：管路焊接制作的分项工程质量检验评定表。

承包单位（章）
项目经理
日 期
审查意见：

项目监理机构
总／专业监理工程师
日 期

分项工程质量检验评定表
单位工程名称
106煤矿改扩建工程工业广场至生活区管路安装工程
分部工程名称
供热管路安装
分项工程名称
管路焊接制作
分项工程性质

施工工艺标准名称及编号
MT-5010-95煤矿安装质量检验评定标准
保证项目
项 目
质量情况
1、焊条，焊丝，焊剂等焊接材料的牌号，规格和质量必须符合设计要求和现行国家标准的规定。
符合要求
2、焊条，焊剂和烘干必须符合产品说明书的规定。
符合要求
3、对接焊缝表面严禁有气孔，裂纹，夹渣及熔合性飞溅物。
符合要求
4、焊缝无损探伤必须符合设计要求。
符合要求
基本项目
项 目
质 量 情 况
1
2
3
4
5
6
7
8
9
10
等级
1、合格：焊接咬边深度不超过0.5mm，每道焊缝咬边长度不超过焊缝全长的10%，且不大于100mm。优良：焊缝咬边深度不超过0.5mm，咬边长度不超过焊缝全长5%，且大于50mm。

合格
2、合格：焊角高度符合设计规定，表面无裂纹，气孔，夹渣等缺陷，咬边深度不超过0.5mm。优良：在合格的基础上，表面平缓过渡。

合格
允许偏差项目
项 目
允许偏差
（mm）
实 测 值（mm）
1
2
3
4
5
6
7
8
9
1、弯头
周长（DN≤1000mm)
4

端面与中心线垂直度
外径的1%且不大于3

2、三通
支管垂直度
高度的1%且不大于3

质保资料
项 目
质 量 情 况
施工安全技术措施
有矿方、监理、施工方各职能部门签字，有处会审意见。
班组施工记录
记录内容详实、齐全，并有班组负责人及记录人签字。
施工图及图纸会审
有矿方、监理、施工方及设计院各职能部门签字
检查结果
保证项目
检查4项，合格4项
基本项目
检查2项，其中优良0项，优良率0%
允许偏差项目
实测9点，其中合格9点，合格率100%
质量保证资料
记录齐全、符合要求。
评定等级

工程负责人： 年 月 日

班组长： 年 月 日

核定等级
监理工程师：

年 月 日

106煤矿改扩建工程工业广场至生活区管路安装工程报验申请表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程

致：北京康迪建设监理有限公司（监理单位）
我单位已完成龙泉矿井压风管路安装工程中供热管路托架制作及防腐的工作，现报上该工程报验申请表，请予以审查和验收。
附件：管路托架制作及防腐的分项工程质量检验评定表。

承包单位（章）
项目经理
日 期
审查意见：

项目监理机构
总／专业监理工程师
日 期

分项工程质量检验评定表
单位工程名称
06煤矿改扩建工程工业广场至生活区管路安装工程
分部工程名称
供热管路安装
分项工程名称
管路托架的制作与防腐
分项工程性质

施工工艺标准名称及编号
MT-5010-95煤矿安装质量检验评定标准
保证项目
项 目
质量情况
1、托架所需材料的型号、规格和质量，必须符合设计要求。
符合要求
2、焊条、焊丝、焊剂的牌号、规格和质量必须符合设计要求和现行国家标准规定。
符合要求
3、焊缝表面严禁有气孔、裂纹、夹渣及熔合性飞溅物，无损伤无探伤。
符合要求
4、托架的防腐蚀，必须符合设计要求。
符合要求
基本项目
项 目
质 量 情 况
1
2
3
4
5
6
7
8
9
10
等级
1、合格：对接焊缝咬边深度不超过0.5mm，每道焊缝咬边长度不超过焊缝全长的10%且不大于100mm。优良：对接焊缝咬边深度不超过0.5mm，每道焊缝咬边长度不超过焊缝全长的5%且不大于50mm。

合格
2、合格：角焊缝外观质量焊脚高度符合设计规定，表面无裂纹、气孔、夹渣等缺陷，咬边深度不超过0.5mm。优良：在合格基础上表面平缓过渡。

合格
允许偏差项目
项 目
允许偏差
（mm）
实 测 值（mm）
1
2
3
4
5
6
7
8
9
接头平直度
钢材壁厚的1/5

托架支撑面的平直度
1/1000

质保资料
项 目
质 量 情 况
施工安全技术措施
有矿方、监理、施工方各职能部门签字，有处会审意见。
班组施工记录
记录内容详实、齐全，并有班组负责人及记录人签字。
施工图及图纸会审
有矿方、监理、施工方及设计院各职能部门签字
检查结果
保证项目
检查4项，合格4项
基本项目
检查2项，其中优良0项，优良率0%
允许偏差项目
实测9点，其中合格9点，合格率100%
质量保证资料
记录齐全、符合要求。
评定等级

工程负责人： 年 月 日

班组长： 年 月 日

核定等级
监理工程师：

年 月 日
106煤矿改扩建工程工业广场至生活区管路安装工程报验申请表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程

致：北京康迪建设监理有限公司（监理单位）
我单位已完成龙泉矿井106煤矿改扩建工程工业广场至生活区管路安装工程中供热管路（Φ159*5mm）管道的安装工作，现报上该工程报验申请表，请予以审查和验收。
附件：管道的安装分项工程质量检验评定表。

承包单位（章）
项目经理
日 期
审查意见：

项目监理机构
总／专业监理工程师
日 期

分项工程质量检验评定表
单位工程名称
龙泉矿井106煤矿改扩建工程工业广场至生活区管路安装工程
分部工程名称
供热管路安装
分项工程名称
管道的安装
分项工程性质

施工工艺标准名称及编号
MT-5010-95煤矿安装质量检验评定标准
保证项目
项 目
质量情况
1、要求清洗、脱脂、内部防腐蚀的管段、管件、阀门等，其质量必须符合设计要求和规范规定。
符合要求
2、管道支架的安装必须符合设计要求和规范规定。
符合要求
基本项目
项 目
质 量 情 况
1
2
3
4
5
6
7
8
9
10
等级
1、管道接头及其他连接件的安装位置符合设计要求，并不得紧贴墙壁和管架，朝向合理便于检修。

合格
2、管道安装的坡向和坡度符合设计要求，坡度偏差不超过设计值的1/3。

合格
3、快速管接头安装应符合设计要求。

优良
4、阀门的型号符合设计要求，安装位置、进出口方向正确，连接牢固、紧密，启闭灵活。手轮手柄朝向合理，阀门表面洁净

合格
允许偏差项目
项 目
允许偏差
（mm）
实 测 值（mm）
1
2
3
4
5
6
7
8
9
1、管道位置
与腰线垂距
±30

与中心线水平间距
50

2、管卡、管架的间距
300

质保资料
项 目
质 量 情 况
施工安全技术措施
有矿方、监理、施工方各职能部门签字，有处会审意见。
班组施工记录
记录内容详实、齐全，并有班组负责人及记录人签字。
施工图及图纸会审
有矿方、监理、施工方及设计院各职能部门签字
检查结果
保证项目
检查2项，合格2项
基本项目
检查4项，其中优良1项，优良率25%
允许偏差项目
实测9点，其中合格9点，合格率100%
质量保证资料
记录齐全、符合要求。
评定等级

工程负责人： 年 月 日

班组长： 年 月 日

核定等级
监理工程师：

年 月 日

106煤矿改扩建工程工业广场至生活区管路安装工程报验申请表
工程名称：106煤矿改扩建工程工业广场至生活区管路安装工程

致：北京康迪建设监理有限公司（监理单位）
我单位已完成龙泉矿井106煤矿改扩建工程工业广场至生活区管路安装工程中供热管路（Φ159*5mm）管道试压的安装工作，现报上该工程报验申请表，请予以审查和验收。
附件：分项工程质量检验评定表。

承包单位（章）
项目经理
日 期
审查意见：

项目监理机构
总／专业监理工程师
日 期

分项工程质量检验评定表
单位工程名称
龙泉矿井106煤矿改扩建工程工业广场至生活区管路安装工程
分部工程名称
供热管路安装
分项工程名称
管道系统试验
分项工程性质
一般
施工工艺标准名称及编号
MT-5010-95煤矿安装质量检验评定标准
保证项目
项 目
质量情况
1、压风管路必须按额定工作压力做送风实验，并在试验时达到不漏风。
符合要求
2、管道涂料的品种、牌号与质量必须符合设计要求，涂料应有产品质量证明书。
符合要求
基本项目
项 目
质 量 情 况
1
2
3
4
5
6
7
8
9
10
等级
1、管道涂漆前，被涂表面无污垢、油渍水迹锈斑、焊渣、毛刺等，管道表面光洁，并露出金属光泽。

合格
2、漆膜厚度、涂层数量符合设计要求；涂层完整，无漏涂和损坏，漆膜附着牢固，无开裂、剥落、皱纹、气泡、针孔等缺陷，涂层均匀色泽一致无流淌。

合格
允许偏差项目
项 目
允许偏差
（mm）
实 测 值（mm）
1
2
3
4
5
6
7
8
9

质保资料
项 目
质 量 情 况
施工安全技术措施
有矿方、监理、施工方各职能部门签字，有处会审意见。
班组施工记
