长春市农安区办公楼的建筑电气设计--毕业论文.doc

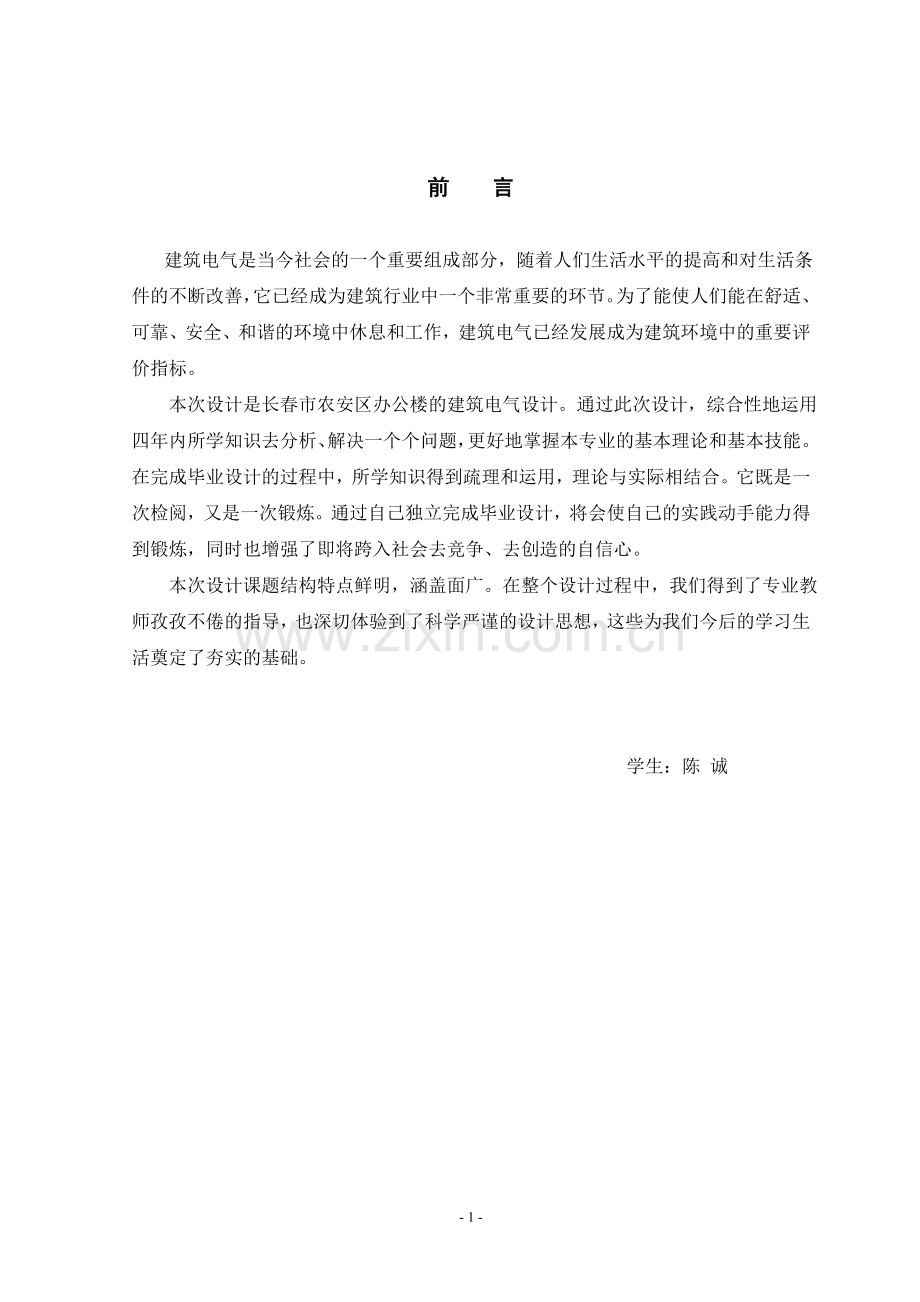

前 言 建筑电气是当今社会的一个重要组成部分，随着人们生活水平的提高和对生活条件的不断改善，它已经成为建筑行业中一个非常重要的环节。为了能使人们能在舒适、可靠、安全、和谐的环境中休息和工作，建筑电气已经发展成为建筑环境中的重要评价指标。 本次设计是长春市农安区办公楼的建筑电气设计。通过此次设计，综合性地运用四年内所学知识去分析、解决一个个问题，更好地掌握本专业的基本理论和基本技能。在完成毕业设计的过程中，所学知识得到疏理和运用，理论与实际相结合。它既是一次检阅，又是一次锻炼。通过自己独立完成毕业设计，将会使自己的实践动手能力得到锻炼，同时也增强了即将跨入社会去竞争、去创造的自信心。 本次设计课题结构特点鲜明，涵盖面广。在整个设计过程中，我们得到了专业教师孜孜不倦的指导，也深切体验到了科学严谨的设计思想，这些为我们今后的学习生活奠定了夯实的基础。 学生：陈 诚第一章 绪 论 照明系统，弱电系统，电视、电话系统，防雷、等电位系统是建筑电气的重要组成部分。此设计本着对安全性，可靠性，先进性和经济性的追求，着重对通化某综合住宅楼的这三部分内容展开了设计。1.1 设计题目及工程概况1.1.1 毕业设计题目 长春市农安区办公楼建筑电气设计1.1.2工程概况 本工程建筑面积约为6131.3m2，砖混结构，独立基础，地上9层，一到四层为办公室，五到八层为标准客房，九层为办公室，屋顶为电梯机房和杂物间。属于三类建筑。1.2 设计目的及设计要求1.2.1设计目的1.通过设计实践，使学生对本专业课程进行一次全面系统的复习和总结。2.学生对本专业理论知识进行一次较全面的应用和实践，提高分析问题、解决问题的能力。3.使学生会用设计规范、规程、设计手册及有关资料进行正确设计。4.使学生初步掌握设计步骤和基本内容,掌握编写设计说明书及计算书的基本方法和步骤。5.学生懂得利用产品样本进行设计及设备选型。1.2.2设计要求1.安全:要从生命、设备、系统及建筑等方面全面考虑。 2.可靠:体现在供电电源和供电质量的可靠性。3.合理:一方面要符合国家有关政策和法令，符合现行的行业行规要求，另一方面要符合建筑方的经济实力、运行维护及扩充发展等的要求。4.先进:杜绝使用落后、淘汰设备，不使用未经认可的技术，要充分考虑未来发展。5.实用:考虑降低物耗，保护环境，综合利用等实用因素。如提高功率因数，深入负荷中心，选用高效电光源，选用节能开关等等。1.3 设计任务及设计依据1.3.1设计任务：1.照明系统设计2.消防系统设计3.电视、电话系统设计4.防雷接地系统及等电位联结的设计1.3.2设计依据：1.相关专业提供的工程设计资料。2.各类专业课程书籍。3.国家现行有关设计规程，规范及标准，主要包括：1）民用建筑电气设计规范、民用建筑电气设计手册住宅设计规范、建筑电气设计实例图册建筑电气安装工程图集、供电设计规范现代建筑电气设计与禁忌手册、建筑物防雷设计规范火灾自动报警设计规范、建筑设计防火设计规范 住宅电气系统设计教程、建筑电气常用数据手册2）国家现行的标准图：（电气设备用图符号国家标准汇编、电气制图国家标准汇编）。3) 各行各业的有关规定。4) 所学教材，学校提供的有关样图。5）各有关厂家产品样本。第二章 方案论证 本章主要通过对照明系统、消防系统、电视电话系统、防雷等电位系统等方案的讨论，使方案既达到规范要求又满足甲方要求，最终方案应具有合理性、可行性、可操作性。2.1 照明系统方案论证 1.设计范围包括一般照明、插座电气设计。2.依据住宅设计规范本工程总计算负荷约P=162KW。3.本工程供电负荷均为三级,拟由室外箱式变电站用电缆埋地引来两路TN-C-S低压系统,电压等级为380/220V,室外为三相四线,室内为三相五线,电源引入处应做重复接地,接地电阻。 4.低压配电系统供配电方式采用放射式方式，即在电源进户设置配电总箱，再以放射式系统配电至各单元配电总箱，由单元配电总箱至各楼层用户配电箱也采用放射式，保证供电可靠性。2.2 消防系统方案论证（1）设计范围包括应急照明和火灾探测。（2）依据火灾自动报警系统设计规范本工程防火等级为二级，由消防控制中心统一控制。（3）应急照明和消防备用电源之间在末端自动切换。（4）该办公楼的消防进线管道均穿钢管，管孔直径不应小于80mm。2.3 电视、电话系统方案论证2.3.1 有线电视系统（1）有线电视信号直接由市网引入，位置与有线电视主管部门协商确定。（2）本工程在每层各个客房设一路有线电视插座。（3） 有线电视系统采用860MHz邻频传输，所有电视插座要求用户电平684dB，图像清晰度不低于四级。2.3.2 电话系统（1）办公室按12设计，有特殊要求按实际情况确定。（2）电话电缆引入建筑时，应在室外进线处设置手孔或人孔，由手孔或人孔预埋钢管或硬质PVC管引入建筑内。电话用户线路的配置一般可按初装电话容量的130%160%考虑。（3）该办公楼的进线管道，管孔直径不应小于80mm。（4）最少在客房设一部电话。2.4 防雷接地、等电位系统方案论证（1）依据注册电气工程师手册，本工程属于第三类防雷建筑物。（2）按建筑物防雷设计规范中一般规定，二类防雷建筑物除有爆炸危险的场所除外及三类防雷建筑物，应有防直击雷和防雷电波侵入的措施。本工程为三类防雷，接地利用独立桩基础接地电阻R1，不满足要求时需增加人工接地极。（3）在屋面做避雷网，低压侧装设浪涌保护器。（4）电气设备的任何部分与土壤间作良好的电气连接，称为接地。接地按其作用分为功能性接地和保护性接地。功能性接地是为了保证系统或设备的正常运行，或为了实现电气装置的固有功能、提高其可靠性。保护性接地是为了保证人身安全而进行的接地,等电位可以防止雷电波侵入。第三章 供配电系统设计变配电所是民用建筑的供电中枢，设计的主要内容包括：1、根据变配电所供电的负荷性质及其对供电可靠性的要求，进行负荷分级，从而确定所需的独立供电电源个数与供电电压等级，并确定是否设置应急备用发电机组。本工程系统供配电设计按三级负荷要求设计。消防设备及部分重要负荷按二级负荷供电。由区域变电站不同母线引来两路10KV电源进行供电。由于供电要求不高，所以不准备设置应急备用发电机组。2、进行变配电所负荷计算与无功功率补偿计算，确定无功补偿容量。3、确定变压器型号、台数、容量。进行主接线方案选择。4、变配电所所址选择。为了节约电能与减少有色金属消耗量，通常应尽可能使高压深入负荷中心。但在建筑高度甚高和大容量负荷相当分散的情况下，也可分散布置多处变配电所，其布置方案应经过技术经济比较确定。在本工程中根据实际情况，将变配电所安排在楼外附近。5、短路电流计算与开关设备选择。6、防雷保护与接地装置设计。7、变配电所电气照明设计。8、关于变电所的选址应严格符合10kV及以下变电所设计规范。第四章 照明系统 照明系统是电气工程中的一个重要组成部分，一般规定在进行照明设计时，应根据视觉要求，作业性质和环境条件，使工作区或空间获得：良好的视觉功效，合理的照度和显色性，适宜的亮度分布，以及舒适的视觉环境。在确定照明方案时，应考虑不同类型建筑对照明的特殊要求，处理好电气照明与天然采光的关系、合理使用建设资金与采用节能高光效灯具等技术经济效益的关系。设计要求如下:一般照明 照明可分为一般照明、应急照明。 本建筑一般照明主要为办公照明及五八层客房照明等。办公照明一般设计原则）办公时间几乎都是白天，因此人工照明应与天然采光结合设计而形成舒适的照明环境。办公室照明灯具宜采用荧光灯； ）办公室的一般照明宜设计在工作区的两侧，采用荧光灯时宜使灯具纵轴与水平视线平行。不宜将灯具布置在工作位置的正前方。在难于确定工作位置时，可选用发光面积大，亮度低的双向蝙蝠翼式配光灯具； ）在有计算机终端设备的办公用房，应避免在屏幕上出现人和什么物（如灯具、家具、窗等）的映像；4 ）有利于对人的活动安全、舒适和正确识别周围环境，防止人与环境之间失去协调；5 ）重视空间的清晰度，消除不必要的阴影，控制光热和紫外线辐射对人和物产生的不利影响；6 ）创造适宜的亮度分布和照度水平，限制眩光减少烦躁和不安；7 ）处理好光源色温和与显色性的关系、一般显色指数与特殊显色指数的色差关系，避免产生心理上的不平衡、不和谐感；8 ）有效利用天然光，合理的选择照明方式和控制照明区域，降低电能消耗指标。照明灯具不宜选用悬挂灯具。照明以白炽灯和荧光灯为主。卫生间的灯具位置应避免安装在便器或浴缸上面及背后。开关如跷板式时设于卫生间门外。照明与插座宜分开配线，并且在分支回路上应装有过载、短路保护并应在回路中装设漏电保护和有过、欠电压保护功能的保护装置。应急照明 应急照明按照用途可分为三类：疏散照明、安全照明、备用照明照明质量 设计中照度的取值依照建筑照明的照度标准值选取如下所示:办公室 300Lx 楼梯间 10Lx电梯前室 50Lx 卫生间 30Lx客房 150Lx照明均匀度 为了使整个房间具有同等条件的照度水平，在一般照明情况下，照度均匀度不应小于0.7。色温和显色性 照明光源的颜色特征与室内表面的颜色宜互相协调，以形成相应于房间功能要求的色彩环境。眩光限制 室内一般照明受眩光的限制，应从光源亮度、光源和灯具的表观面积、背景亮度以及灯具位置等因素综合进行考虑。4.1 照度计算4.1.1照度计算公式 本工程按光通量利用系数法确定各房间的容量。此方法适用于均匀布置灯具的一般照明及利用周围墙、天花板作为反射面的场所。利用系数U是表示室内工作面上由灯具的照射和墙、顶棚的反射而得到的光通量与光源发出的光通量比值。已知利用系数U就可按下列公式计算最小照度： 式中 -工作面上的最小照度，； -每个灯具的光源的光通量，； A -工作面面积，； K-维护系数，由民用建筑电气设计手册（以下简称手册）表11.4.1-1查得 U -利用系数, 由手册表11.4.1-1查得经计算，由室空比（RCR）、顶棚空间有效反射系数（）、墙面平均反射系数（）等值，由手册表11.4.1-4中查取该形式灯具的利用系数U。将有关数据代入公式，从而求得每个房间的灯具数。本设计利用系数均取U =0.40.7.例如:办公室要求的照度是300lx, S=206,维护系数取K=0.8, 利用系数取U=0.69,=3350lm 根据上面的照度计算公式可求得N=18,为了美观和均匀布置所以N取25.其他的房间的照度计算同以上。4.1.2各类房间照度计算4.1.2.1 确定照度标准根据各房间功能查民用建筑电气设计规范确定各房间标准照度值如下:标准照度表房 间 名 称规范照度值(Lx)房 间 名 称规范照度值(Lx)客 房150档 案 室200仓 库100休 息 室100配 电 室200会 议 室300泵 房100走 廊50值 班 室100电 梯 前 室75消防控制室300电 梯 机 房100办 公 室300风 机 房100商 务300弱 电 机 房3004.1.2.2 灯具的选择1、在选择灯具时，应根据环境条件和和建筑物的功能,考虑其照明质量要求如:光色、显色性,及照度.其次是力求视觉舒适,造型美观大方,并应尽量减少安装费用和节约电能等.合理地选定灯具的光强分布、效率、遮光角、类型、造型、尺度和灯的表现颜色等。2、在那写需要强调色彩的场合,可以选择相应的光源和灯具,以达到正确地显示色彩或使色彩显的更好看.3、对于功能性照明，宜采用直接照明和选用敞开式灯具。4、在高空间安装的灯具，如：客厅大花灯，宜采取延迟光源寿命的措施。5、在选择灯具时应考虑灯具的距高比。6、在建筑物的大门厅、大厅等处可采用较高照度的灯具.7、灯具的选择应符合现行的灯具通用安全要求和试验及灯具外壳防护登记分类等标准的有关规定。灯选择飞利浦T8三基色直管型荧光灯，其主要参数如下： 光源型号-功率,光通: TLD36W/840 3350 灯 电 压 103V 灯 电 流 0.430A 灯 功 率 36W 光 通 3350lm 色 温 3000 光 色 暖白色 额定寿命 12000h 显 色 Ra 88 灯头型号 G134.1.2.3 本工程灯具涉及选择如下：灯具使用场所防水防尘灯厕所双管荧光灯办公室专用线路事故照明灯楼梯间普通灯办公楼门口应急照明灯走廊一到九层主要房间灯具数量房 间名 称面积（）标准照度（Lx）实际照度(Lx）灯 具类 型灯具数量（套）办公室405 300300双管荧光灯43大厅52300300双管荧光灯9服务台28300300双管荧光灯 壁灯6大客房40150150壁灯 落地灯6小客房24150150壁灯 落地灯54.2 照明平面图布置4.2.1室内灯具布置应满足的要求是：（1） 规定的照度；（2） 工作面上照度均匀；（3） 光线的射向适当，无眩光，无阴影；（4） 灯泡安装容量减至最小；（5） 维护方便；（6） 布置整齐美观，并与建筑空间相协调。室内灯具作一般照明用时，大部分采用均匀布置方式，长采用同类型灯具按等分面积来配置，排列形式应以眼睛看到灯具时产生的刺激感最小为原则。线光源多为按房间长的方向成直线布置。选择合理的距高比。实际采用的距高比值不大于每个灯具的最大允许距高比。4.2.2室内插座布置 插座在住宅中起着非常重要的作用，通常布置插座是参照建筑专业提供的家具布置图，但是，将来的住户并不一定按照建筑师给他安排的方案来布置家具，因此，有些插座设计时是合理的，而使用时却很不方便。设计时不要单以建筑专业提供的图纸来安排插座，而是尽量多安排一些插座，以确保住户所有家用电器都能够用而不再布线。同时住宅的插座应全部设置为安全型二孔三孔插座，在比较潮湿的地方应加上防潮盖。4.2.3配电箱布置箱体安装（1）箱体为暗装。（2）箱体规格与安装要求1）箱体高度600mm以下，底边距地1.5m。2）箱体高度600-800mm高，底边距地1.2m。3）箱体高度800-1000mm高，底边距地1.0m。4）箱体高度1000-1200mm高，底边距地0.8m。5）箱体高度1200mm以上的，为落地式安装，下设300mm基座。4.3 负荷计算(需要系数法)负荷计算的方法 需要系数法。用设备功率乘以需要系数和同时系数，直接求出计算负荷。这种方法比较简单，应用广泛，尤其适用于配、便电所的负荷计算。 利用系数法。采用利用系数求出最大负荷班的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷。这种方法的理论依据是概率论和数理统计，因而计算结果比较接近实际，但因利用系数实测与统计较难，在民用建筑电气中一般不用。 二项式法。在设备组容量之和的基础上，考虑若干容量最大设备的影响，采用经验系数进行加权求和法计算负荷。单位面积功率法、单位指标法。4.3.1 计算方法:本设计采用需要系数法进行负荷计算,公式如下:有功功率 无功功率 视在功率 计算电流 式中-用电设备的设备功率(KW); -需要系数,参见建筑电气 -用电设备组的功率因数角的正切值； -用电设备额定电压（线电压）（KV）。4.3.2 计算内容： 1、计算负荷，作为按发热条件选择配电变压器、导体及电器的依据，并用来计算电压损失和功率损耗。在工程上为方便计，亦可作为电能消耗量及无功功率补偿的计算依据。 2、尖峰电流用以校验电压波动和选择保护电器。 3、一级、二级负荷，用以确定备用电源或应急电源。4.3.3 注意事项:4.3.3.1 进行负荷计算时,应遵循下列原则:(1)单台设备的功率一般取其铭牌上的额定功率;(2)照明负荷的用电设备容量应根据所用光源的额定功率加上附属设备的功率;(3)用电设备组的设备容量不包括备用设备;(4)消防时的最大负荷与非火灾时使用的最大负荷应择其大者计入总容量.4.3.3.2 多组用电设备组的计算负荷: 在配电干线或在变电所低压母线上,常有多个用电设备组同时工作,但各个用电设备组的最大负荷并非同时出现,因此在求计算总负荷时,应在计入一个同时系数.4.3.3.3 单相负荷计算: 单相负荷应均衡的分配到三相上,当无法使三相完全平衡时,且最大相与最小相负荷之差大于三相总负荷的10%时,应取最大相负荷的三倍作为等效三相负荷计算,否则按三相对称负荷计算.4.3.3.4 功率补偿： 功率因数计算值应满足当地供电部门的要求，当无明确要求时，低压用户的功率因数应为0.85以上。例如对配电箱AL-1负荷计算，一层Pe=11.08KW , Kx=0.8则总有功功率Pjs=8.86KW考虑到实际配电箱容量多是三的倍数，故P取9KW，有较大余量，计算电流 断路器整定值选16A，导线选取与断路器相配合，可选BV-5x10，其载流量大于16 A。 又如,对配电箱ALK负荷计算，客房Pe=0.81KW Kx=0.45则总有功功率Pjs=0.36KW 断路器整定值选6A，导线选取与断路器相配合，可选BV-5x6，其载流量大于6 A。4.4 设备选择4.4.1 导线及电缆截面的选择原则: 导线及电缆的截面大小与计算电流和开关的动作电流有关,其关系如下: 其中-线路计算负荷电流（A）；-开关的动作电流（A）；-导线或电缆允许长期工作的电流（A）。4.4.2 开关设备的选择原则：1开关设备的动作电流应大于线路的计算电流；2动力开关设备的动作电流还应大于电动机启动时的尖峰电流。4.4.3 低压电气的选择4.4.3.1 低压电器的选择要求（1）与所在电路的额定电压相适应；（2）电器的额定电流应等于或大于所控制回路的预期工作电流；（3）电器的额定频率必须与所在电源回路的频率相同；（4）电器应根据所在环境条件选择；（5）选择功能性开关电器时，必须满足其执行最繁重任务的要求；（6）格力电器、熔断器以及连接片严禁用作功能开关电器；4.4.3.2 以下电器可用作功能性开关：a 负荷开关 b 半导体电器 c 断路器 d 接触器 e 继电器4.4.3.3 本工程导线及设备的选择（1）照明回路统一选用BV2*2.5,插座回路统一选用BV3*4;（2）其它设备导线选择依据规范规定选取。（3）具体部位设备的型号、规格、大小请见系统图。4.5 管线布置4.5.1 金属管线布线1、建筑物顶棚内，宜采用金属管布线；2、三根以上的绝缘导线穿于同一根管时，其总截面不应超过管内截面积的40%；3、两根绝缘导线穿于同一根管时，管内径不应小于两根导线外径之和的1.35倍；4、不同回路的线路不应穿于同一根金属管内；5、金属管布线的管路较长或有弯时，宜适当加装拉线盒，两点间距应符合下列要求： a、对无弯的管路，不超过30m b、两点间有一个弯时，不超过20 mc、两点间有两个弯时，不超过15m d、两点间有三弯时，不超过8m4.5.2 硬制塑料管布线基本要求同上。4.5.3 竖井内布线1、在竖井内布线时应考虑下列因素：a、顶部最大变位对干线的影响；b、电线、 电缆及金属保护管、罩等自重所带来的荷重影响极其固定方式；c、垂直干线与分支干线的连接方法。2、竖井高压、低压和应急电源的电气线路，相互之间应保持0.3m；3、竖井内应敷设接地干线和接地端子；4、强弱线路如有条件宜设在竖井里面；5、竖井里不应有无关的管道通过；6、本工程管线具体布置请参照施工规范，本设计未表明。第五章 消防系统 随着建筑物的日趋复杂化，功能的多样化，防火问题变得越来越重要。由于电气原因引起的火灾也在不断上升之中。建筑防火设计包括所有的设备专业，水要有喷淋、消防泵，暖通要有防排烟，电气的火灾探测器、通信和联动控制系统更是必不可少的。 由于现代化的建筑物,其电气设备的种类与用量的大大增加,内部陈设与装修材料大多是易燃的,这无疑是火灾发生频率增加的一个因素。其次,现代化的高层建筑物是一旦起火,火势猛,蔓延快,建筑物内部的管道竖井,楼梯和电梯等如同一座座烟囱,拔火力很强,使火势迅速扩散,这样一来,处于高处的人员及物资在火灾时疏散较为困难。除此以外,高层建筑物发生火灾时,其内部通道往往被火切断,从外部扑救不如底层建筑物从外部扑火那么有效,扑救工作主要靠建筑物内部的消防设施来扑救。由此可见高层建筑的火灾自动报警和自动灭火系统是何等的重要。 火灾自动报警和消防联动系统是现在高层建筑及大型民用建筑必备的安全保障系统。火灾自动报警系统由各种类型的火灾探测器与手动报警按钮、区域报警控制器、消防指挥（控制）中心主机及信号传输网络所组成。探测器探测到的火灾信号转换成电信号后，传送主区域报警控制器与消防控制中心主机，发出声光报警信号或在电脑屏幕显示出火情位置。消防联动系统可在现场报警人员或中心指挥人员的操纵下人为的或者自动的启动自动灭火系统、防排烟系统、诱导疏散的消防广播系统，同时关闭空调系统，投入应急备用电源，将客梯降至一层并启动消防电梯。 通常，在高层建筑与大型民用建筑采用自动洒水灭火系统及水幕、水喷雾等灭火系统。 火灾自动报警与消防联动系统设计的主要内容是：（1）按照建筑物的性质确定放火等级；决定火警报警与消防联动系统的配置水平；（2）根据建筑空间的使用功能、几何特征和可燃物的性质选择火灾探测器的类型与安装位置；（3）确定报警控制器的型式与系统结构设计；（4）消防指挥中心选址，主机与监控电脑相连接，以实现消防监控自动化，但消防监控的具体模式，应征得消防主管部门的同意。5.1 系统设计5.1.1一般规定 1、工业与民用建筑的火灾自动报警系统的设置，应按国家现行的有关建筑设计防火规范的规定执行。 2、火灾自动报警系统应有自动和手动两种触发装置。 3、火灾自动报警系统的设备，应选用经国家有关产品质量监督检测单位检验合格的产品。5.1.2系统的形式及设备布置 1、火灾自动报警系统可选用下列三种基本形式： 区域报警系统； 集中报警系统； 控制中心报警系统。2、区域报警系统的设计，应符合下列要求； 一个报警区域宜设置一台区域报警控制器，系统中区域报警控制器不应超过三台； 当用一台区域报警控制器警戒数个楼层时，应在每层各楼梯口明显部位装设识别楼层的灯光显示装置： 区域报警控制器安装在墙上时，其底边距地面的高度不应小于15m，靠近其门轴的侧面距墙不应小于05m，正面操作距离不应小于12m； 区域报警控制器宜设在有人值班的房间或场所。3、集中报警系统的设计，应符合下列要求； 系统中应设有一台集中报警控制器和二台以上区域报警控制器 集中报警控制器需从后面检修时，其后面板距墙不应小于1m；当其一侧靠墙安装时，另一侧距墙不应小于1m； 集中报警控制器的正面操作距离，当设备单列布置时不应小于15m，双列布置时不应小于2m；在值班人员经常工作的一面，控制盘距墙不应小于3m； 集中报警控制器应设置在有人值班的专用房间或消防值班室内；4、控制中心报警系统的设计，应符合下列要求； 系统中应至少设置一台集中报警控制器和必要的消防控制设备； 设在消防控制室以外的集中报警控制器，均应将火灾报警信号和消防联动控制信号送至消防控制室； 5.1.3消防控制室1、消防控制室的设置，应符合国家现行的有关建筑设计防火规范的规定。 2、消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志。 3、消防控制室内应有显示被保护建筑的重点部位、疏散通道及消防设备所在位置的平面图或模拟图等。 4、消防控制室的送、回风管，在其穿墙处应设防火阀。 5、消防控制室内严禁与其无关的电气线路及管道穿过。消防控制设备根据需要可由下列部分或全部控制装置组成： 集中报警控制器； 室内消火栓系统的控制装置； 自动喷水灭火系统的控制装置； 泡沫、干粉灭火系统的控制装置； 卤代烷、二氧化碳等管网灭火系统的控制装置； 电动防火门、防火卷帘的控制装置； 通风空调、防烟排烟设备及电动防火阀的控制装置； 电梯的控制装置； 火灾事故广播设备的控制装置； 消防通讯设备等。 6、消防控制设备的布置要求： 1、盘前操作距离，单列布置时不应小于15m，双列布置时不应小于2m； 2、在值班人员经常工作的一面，控制盘至墙的距离不应小于3m； 3、盘后维修距离不应小于1m； 4、控制盘的排列长度大于4m时，控制盘两端应设置宽度不小于1m的通道。 5.1.4火灾探测器手动火灾报警按钮的设置 5.1.4.1火灾探测器的设置数量和布局 1.探测区域内的每个房间至少应设置一只火灾探测器。 感烟、感温探测器的保护面积和保护半径，应按（表511）确定。8表511 感烟、感温探测器的保护面积和保护半径2.一个探测区域内所需设置的探测器数量，应按下式计算： 式中N一个探测区域内所需设置的探测器数量(只)，N取整数： S一个探测区域的面积(m2); A探测器的保护面积(m2); K修正系数，重点保护建筑取0709，非重点保护建筑取10。 3.在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10mm，感烟探测器的安装间距不应超过15m。探测器至端墙的距离，不应大于探测器安装间距的一半。 4.探测器至墙壁、梁边的水平距离，不应小于05m。 5.探测器周围05m内，不应有遮挡物。 6.房间被书架、设备或隔断等分隔，其顶部至顶棚或梁的距离小于房间净高的5%时，则每个被隔开的部分应至少安装一只探测器。 7探测器至空调送风口边的水平距离不应小于15m，至多孔送风顶棚孔口的水平跪不应小于05m。 8.当房屋顶部有热屏障时，感烟探测器下表面至顶棚的距离，应符合（表6111）的规定。4 表6111 感烟探测器下面距顶棚（或屋顶）的距离9.探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于45。 10.在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。 5.1.4.1手动火灾报警按钮的设置 1报警区域内每个防火分区，应至少设置一只手动火灾报警按钮。从一个防火分区内的任何位置到最邻近的一个手动火灾报警按钮的步行距离，不应大于30m。 2手动火灾报警按钮应设置在明显和便于操作的部位，安装在墙上距地(楼)面高度15m处，且应有明显的标志。 5.1.5系统供电5.1.5.1火灾自动报警系统，应设有主电源和直流备用电源。 5.1.5.2火灾自动报警系统的主电源应采用消防电源、直流备用电源宜采用火灾报警控制器的专用蓄电池。当直流备用电源彩消防系统集中设置的蓄电池时，火灾报警控制器应采用单独的供电回路，并能保证在消防系统处于最大负载状态下不影响报警控制器的正常工作。 5.1.5.3消防联动控制装置的直流操作电源电压，应采用24V。5.2 设计内容 系统主要有火灾探测器，火灾自动报警控制器，声光报警装置（包括故障灯，故障蜂鸣器，光字牌，火灾警铃），联动装置（输出若干控制信号，驱动灭火装置），连锁装置（输出若干控制信号，驱动排烟机，风机等减灾装置等构成。 此建筑消防系统包括火灾自动报警和灭火自动控制两个联动的子系统。本工程的火灾自动报警系统采用 BC80两总线报警系统。该系统具有完善的联动控制功能。系统中每一回路上的总线元件及输入输出该系统的有源、无源信号均有其独立的编码地址。 根据有关消防规范的要求,本工程在变配电所,消防控制中心,电气竖井, 及其它公共区域设置智能感烟探测器,在厨房,洗衣房设置智能感温探测器。 所谓消防系统构成模式是指消防系统中火灾报警控制器与主要灭火，建在设备的安装配置方式。根据我国有关消防法规规定，对于建筑物尤其是高层建筑，通常可将消防系统构成四种系统。即区域消防系统，集中消防系统，区域-集中消防系统及控制中心消防系统。 本工程属于区域消防系统。区域报警控制器被设置在通常按楼层划分的各个监控区域内，而且每个区域报警控制器都与联动控制器联动。区域报警控制器接收区域火灾探测器发送的火灾信号。因此该系统实现了按每个监控区域由区域报警控制器的横向联动灭火装置。消防电话及消防广播是由总计控制个区域或各楼层分社的电话分机及广播喇叭，实现了按区域或楼层的纵向控制。 火灾报警时由区域报警控制器实现的。由于区域报警控制器是按区域或楼层分社的，因此各区域报警控制其向集中报警控制器发送火灾信号是纵向发送。 消防系统是典型的自动监测火情，自动报警，自动灭火的自动化系统。 消防自动监控系统由各式敏感元件(即对光、温、烟和红外线反应灵敏的探测器)和自动巡检,显示(音响、灯光指示等)系统组成。当建筑物内某一被监控现场着火,火灾探测器便把从现场实际状况检测到的信息(烟气、温度、火光等)以电气或开关信号形式立即送到控制器,控制器将次信号与现场正常状态整定信号比较,若确认着火,则输出两回路信号:一路指令光显示装置动作,发出音响报警及显示火灾现场地址并记录时间;另一路则指令火灾自动报警系统的消防联动控制：1对室内消火栓系统控制消防水泵的启、停，且显示启泵按钮的位置和显示消防水泵的工作、故障状态。2对自动喷水和水喷雾灭火系统应控制系统的启、停，且应显示消防水泵的工作、故障状态和显示水流指示器、报警阀、安全信号阀的工作状态。3.消防联动控制设备对其它系统或设施的控制及显示功能应执行现行国家有关标准及规范所提出的具体规定。4为防止系统失控或执行器(灭火器)动作,以便及时扑灭火灾,现场附近还设有手动开关,用以手动报警及使得执行器(灭火器)动作,以便及时灭火。5.3 设计的原则 消防系统设计最基本的原则，就是符合现行的建筑设计消防法规要求，（有关规范及法规），因此在设计过程中应注意下列要则进行： 1熟练掌握国家标准、规范、法规等，保证依法设计；2详细了解建筑物的使用功率，保护对象级别及有关消防监督部门的审批意见；3掌握所涉及建筑物相关专业的标准、规范等。5.4 设计依据 本工程设计参照建筑电气设计手册、民用建筑电气设计规范、电气消防等有关资料设计。5.5 设计程序5.4.1 设计方案1根据建筑物性质、疏散难易程度确定消防等级；（2）根据供电要求及工程负荷特点，确定供用电方式和配电系统（3）划分消防区、放排烟系统分区、消防联动管理控制系统、确定控制中心、控制屏、台的设置；（4）根据工程特点和经济条件确定报警、通讯和广播系统；（5）根据消防分区和疏散线路等设置分区标志、疏散诱导及事故照明等。5.4.2 系统保护对象分级 在进行火灾自动报警系统的设计师最重要的问题是系统方案的确定：即什么样的建筑物采用什么样的系统，因此应根据建筑物的功能、火灾危险性、疏散和补救难度等保护对象分级。本建筑物属普通住宅，应按三级保护对象进行设计。并纳入小区消防综合管理控制系统。5.4.3 设计方案的确定本建筑采用火灾集中报警与消防联动控制系统。5.6 平面图设计（设备选择与布置）5.5.1 火灾探测器的选择 探测器的选择应根据探测区域内的环境条件、灾区特点、房间高度、安装场所、气流状况等，选择其所适宜类型的探测器或几种探测器的组合。5.5.2 探测器数量的确定 计算公式：N=S/KA （只） N-一个探测器区域内所设置的探测器的数量 （只）； S-一个探测区域的地面面积 （）； A-探测器的保护面积 （）； K-安全修正稀疏，重点保护建筑取：K=0.70.9，非重点保护建筑物取：K=1.0。5.5.3 探测器的布置： 探测器的布置及安装是否合理，直接影响保护的效果，一般探测器应沿顶棚吸顶安装，并且在安装时应注意：（1）.探测器0.5m内不允许有遮挡物。（2）.探测器距墙（梁）的距离应小于或等于0.5m或大于、等于安装间距的一半；（3）.安装间距的定义及确定：、计算法；、经验法：因为对于一般典型探测器的布置为均匀布置，在实际工程中总结，a,b计算法如下：横向间距a=该房间的尺度/（横向安装间距个数+1）；纵向间距b=该房间（该探测区域）的宽度/（纵向安装间距个数+1）只要探测器的最远半径R=小于该种探测器的保护半径即可。（4）、在宽度小于3m的走道顶棚设置探测器时，宜居中布置；（4）.安装于天棚上的探测器边缘与下列设施边缘水平间距应满
