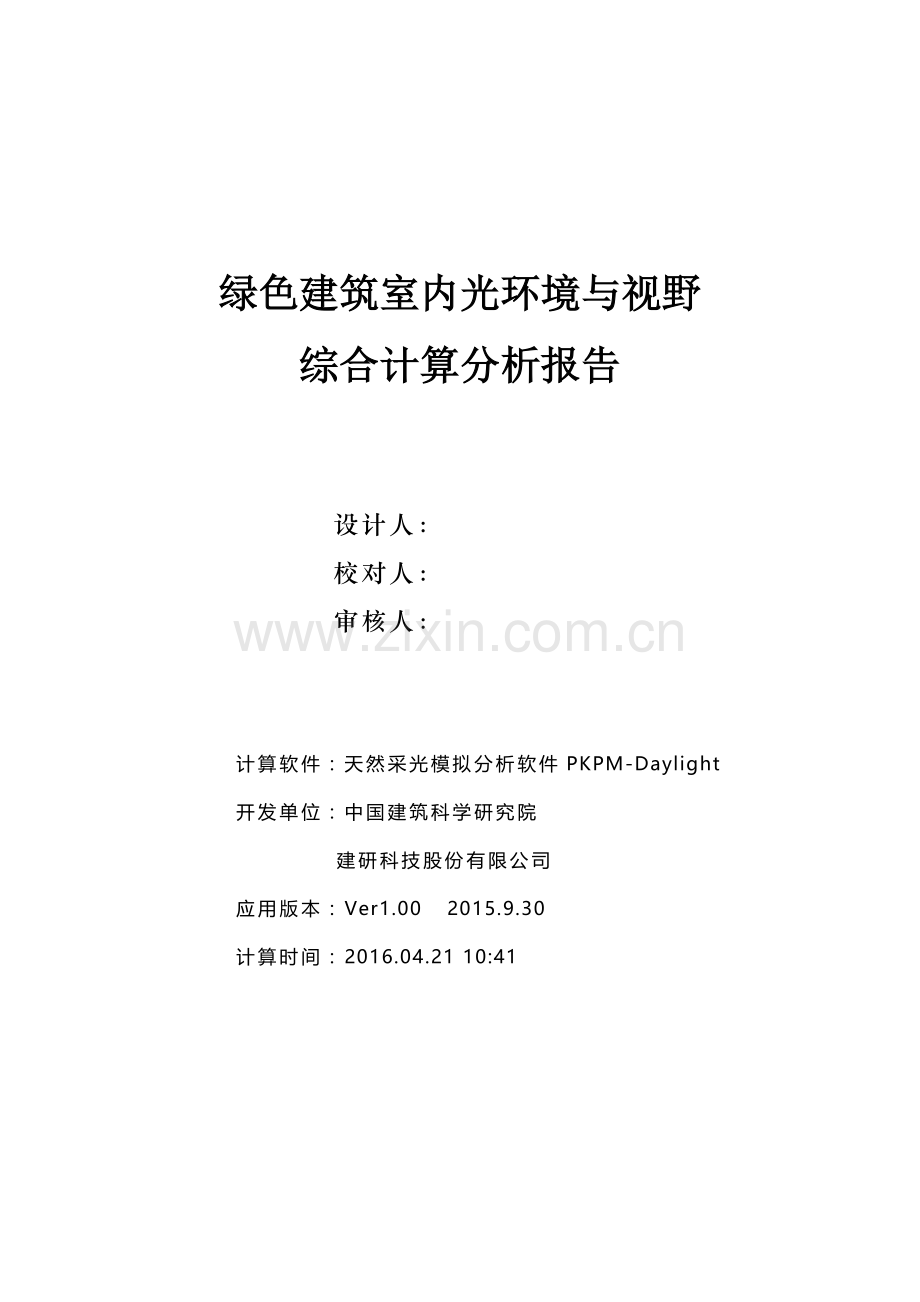

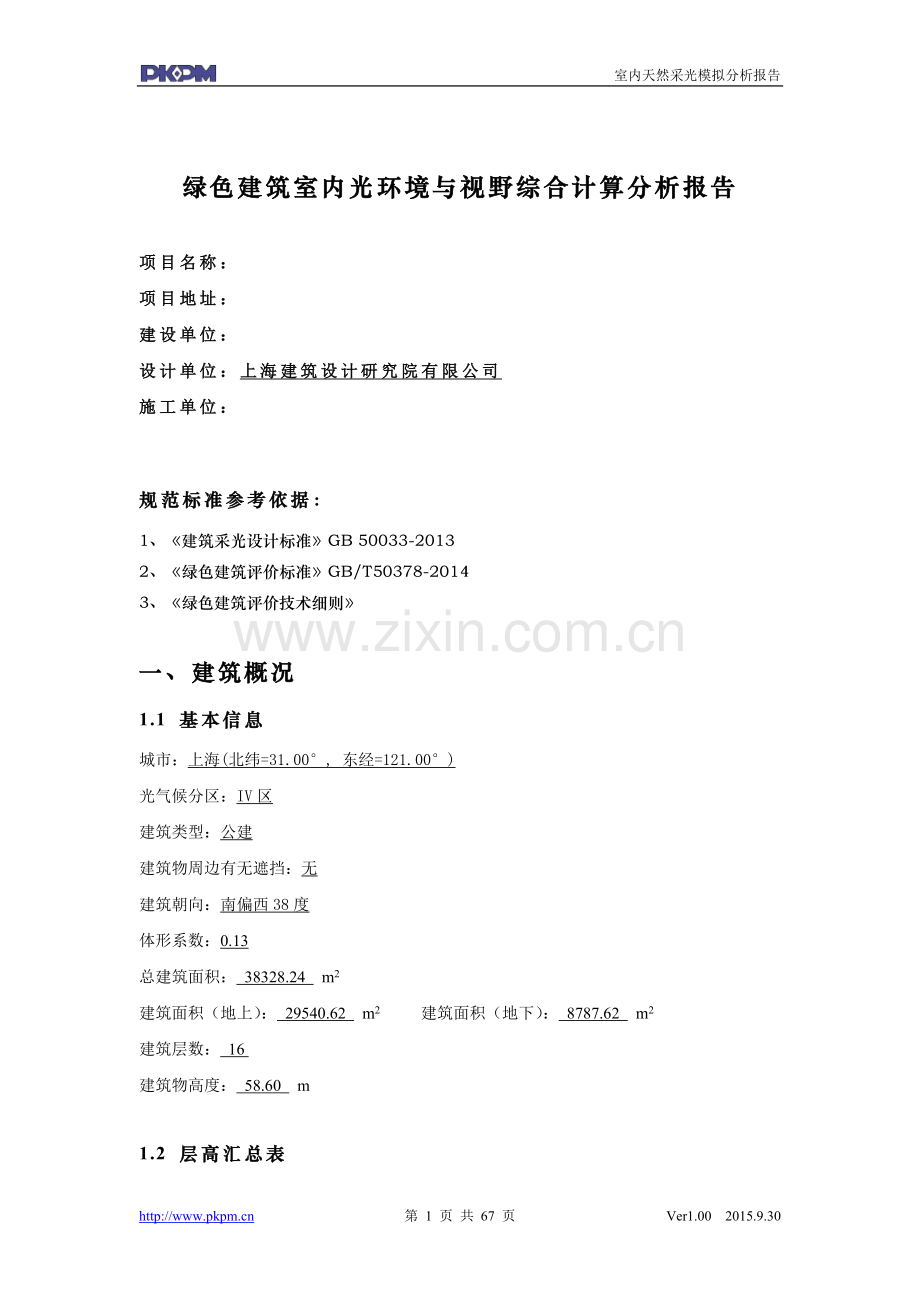

室内天然采光模拟分析报告绿色建筑室内光环境与视野综合计算分析报告设计人：校对人：审核人：计算软件：天然采光模拟分析软件PKPM-Daylight开发单位：中国建筑科学研究院建研科技股份有限公司应用版本：Ver1.00 2015.9.30计算时间：2016.04.21 10:41第 67 页 共 67 页Ver1.00 2015.9.30绿色建筑室内光环境与视野综合计算分析报告项目名称：项目地址：建设单位：设计单位：上海建筑设计研究院有限公司施工单位：规范标准参考依据：1、建筑采光设计标准GB 50033-20132、绿色建筑评价标准GB/T50378-20143、绿色建筑评价技术细则一、建筑概况1.1 基本信息城市：上海(北纬=31.00, 东经=121.00) 光气候分区：IV区 建筑类型：公建建筑物周边有无遮挡：无建筑朝向：南偏西38度体形系数：0.13总建筑面积： 38328.24 m2 建筑面积（地上）： 29540.62 m2 建筑面积（地下）： 8787.62 m2 建筑层数： 16 建筑物高度： 58.60 m1.2 层高汇总表标准层实际楼层层高(m)标准层_16-2层3.60标准层_15-1层3.60标准层_11层4.00标准层_22层4.20标准层_33层4.20标准层_44层4.20标准层_55层4.20标准层_66层4.20标准层_77层4.20标准层_88层4.20标准层_99层4.20标准层_1010层4.20标准层_1111层4.20标准层_1212层4.20标准层_1313层4.20标准层_1414层4.201.3 全楼外窗（包括透明幕墙）、外墙面积汇总表朝向外窗（包括透明幕墙）(m2)外墙(m2)朝向窗墙比东1186.222501.470.47南222.52459.590.48西2122.004287.290.49北2485.535352.540.46合计6016.2712600.890.481.4 建筑轴测图二、指标要求针对天然采光评价标准依据主要为绿色建筑评价标准GB/T50378-2014和建筑采光设计标准GB 50033-2013。2.1 光气候系数本项目属于IV级光气候区，光气候系数K值为1.10，室外天然光设计照度值Es为13500.0lx。表 1 光气候系数K值光气候区IIIIIIIV(本区)VK值0.850.901.001.101.20室外天然光设计照度值Es（lx）18000165001500013500120002.2 评价要求2.2.1 绿色建筑评价标准GB/T50378-2014条文要求绿色建筑评价标准GB/T50378-2014中对建筑室内光环境与视野的具体要求为：“8.2.5建筑主要功能房间具有良好的户外视野，评价分值为3分。对居住建筑，其与相邻建筑的直接间距超过18m；对公共建筑，其主要功能房间能通过外窗看到室外自然景观，无明显视线干扰。”“8.2.6主要功能房间的采光系数满足现行国家标准建筑采光设计标准GB 50033的要求，评价总分值为8分，并按下列规则评分：1居住建筑：卧室、起居室的窗地面积比达到1/6，得6分；达到1/5，得8分。2公共建筑：根据主要功能房间采光系数满足现行国家标准建筑采光设计标准GB 50033要求的面积比例，按表8.2.6的规则评分，最高得8分。”表8.2.6 公共建筑主要功能房间采光评分规则面积比例RA得分60%RA65%465%RA70%570%RA75%675%RA80%7RA80%8“8.2.7改善建筑室内天然采光效果，评价总分值为14分，并按下列规则分别评分并累计：1主要功能房间有合理的控制眩光措施，得6分；2内区采光系数满足采光要求的面积比例达到60%，得4分；3根据地下空间平均采光系数不小于0.5%的面积与首层地下室面积的比例，按表8.2.7的规则评分，最高得4分。”表8.2.7 地下空间采光评分规则面积比例RA得分5%RA10%110%RA15%215%RA20%3RA20%42.2.2 采光系数要求建筑采光设计标准GB 50033-2013中对公共建筑天然采光的要求，具体到本建筑的采光系数要求如下：表2建筑的采光系数标准值采光等级房间名称侧面采光顶部采光采光系数最低值Cmin（%）采光系数最低值Cmin（%）III区本区III区本区III会议室、多功能厅、展厅、会议室、普通办公室3.03.32.02.2IV餐厅2.02.21.01.1三、模拟概述依据建筑采光设计标准GB 50033-2013规定，采光系数是基于全阴天模型计算而得到的，全阴天即天空全部被云层遮蔽的天气，此时室外天然光均为天空扩散光，其天空亮度分布相对稳定，天顶亮度为地平线附近亮度的三倍。3.1原理概要建筑室内参考平面上某一点的采光系数，可按下式计算：C=（EnEw）100 %式中：En在全阴天空漫射光照射下，室内给定平面上的某一点由天空漫射光所产生的照度(lx)；Ew在全阴天空漫射光照射下，与室内某一点照度同一时间、同一地点，在室外无遮挡水平面上由天空漫射光所产生的室外照度(lx)。3.2分析软件本报告主要采用PKPM建筑天然采光模拟分析软件进行建模和室内采光计算，分析判断室内主要功能空间的采光效果是否达到绿色建筑评价标准GB/T50378-2014和建筑采光设计标准GB 50033-2013的要求。对于采光系数的计算，本软件采用逐点照度模拟计算法。即对民用建筑模型每个房间的距地面0.75米（工业建筑取1米，公用场所取地面）高度处的水平面按一定精度划分为多个网格，设置室内材质、外部遮挡建筑物等影响采光的基本条件参数，通过调用美国Radiance计算内核，利用蒙特卡洛算法优化的反向光线追踪算法，对每一个网格取一点进行迭代照度计算。算出的照度值En与室外照度Ew的比值百分比即为该点的采光系数计算值。3.3参数设置材料的材质、颜色、表面状况决定光的吸收、反射与投射性能，对建筑采光影响较大，模拟分析时需根据实际材料性状对参数进行选值。本报告参考建筑采光设计标准GB 50033-2013的表5.0.4及附录D和全国民用建筑工程设计技术措施节能专篇-建筑中表6.3.1对各种不同材料构造的光学性能参数提供的参考指导值进行赋值计算分析，本项目玻璃及内饰面材料光学性能参数取值具体如下表所示。表3 材料光学性能参数构造部位材料内饰面反射比可见光透射比墙面1白色乳胶漆0.84-顶棚1白色乳胶漆0.84-地板1浅色木地板0.58-外窗16mm普通白玻-0.50内窗16mm普通白玻-0.50天窗16mm普通白玻-0.50四、模拟分析4.1 模拟条件天空状态：全阴天模拟依据：建筑采光设计标准GB 50033-2013 绿色建筑评价标准GB/T50378-2014网格与墙体间距：0.20 (米)模拟空间网格间距：0.20 (米)本项目划分网格数：920031 (个)模拟范围：未命名户型（普通层1、普通层3、普通层4、普通层5、普通层6、普通层7、普通层8、普通层9、普通层10、普通层11、普通层12、普通层13、普通层14、普通层15、普通层16）4.2模拟结果4.2.1 采光系数统计1、 普通层_1图 1 普通层_1平面图图 2 普通层_1采光系数分布图（外区）图 3 普通层_1采光系数分布图（内区）表 4 普通层_1外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-2餐厅IV无采光0.02.2482.67463.150.000.0%3会议室、多功能厅III无采光0.03.3624.43612.400.000.0%4餐厅IV侧面采光2.82.224.6322.399.8944.2%5餐厅IV侧面采光3.42.232.2029.6913.8046.5%合计1163.931127.6323.692.1%表 5 普通层_1内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-2餐厅IV无采光0.02.2330.19311.160.000.0%3会议室、多功能厅III无采光0.03.3523.97519.750.000.0%4餐厅IV侧面采光2.82.24.263.030.000.0%5餐厅IV侧面采光3.42.210.318.570.000.0%合计868.73842.510.000.0%2、 普通层_3图 4 普通层_3平面图图 5 普通层_3采光系数分布图（外区）图 6 普通层_3采光系数分布图（内区）表 6 普通层_3外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-5展厅III侧面采光5.33.3174.59168.8890.5253.6%合计174.59168.8890.5253.6%表 7 普通层_3内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-5展厅III侧面采光5.33.368.9963.830.000.0%合计68.9963.830.000.0%3、 普通层_4图 7 普通层_4平面图图 8 普通层_4采光系数分布图（外区）图 9 普通层_4采光系数分布图（内区）表 8 普通层_4外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-1会议室III侧面采光4.83.380.6477.8735.5845.7%2会议室III侧面采光9.33.350.4848.6548.65100.0%4会议室III侧面采光4.53.359.8957.2823.7241.4%15会议室、多功能厅III侧面采光20.23.3917.76910.10910.10100.0%合计1108.771093.901018.0593.1%表 9 普通层_4内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-1会议室III侧面采光4.83.335.0832.700.000.0%2会议室III侧面采光9.33.36.625.575.57100.0%4会议室III侧面采光4.53.327.3225.110.000.0%15会议室、多功能厅III侧面采光20.23.3596.59591.16591.16100.0%合计665.61654.54596.7391.2%4、 普通层_5图 10 普通层_5平面图图 11 普通层_5采光系数分布图（外区）图 12 普通层_5采光系数分布图（内区）表 10 普通层_5外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-10会议室III侧面采光7.33.380.6477.8777.87100.0%11会议室III侧面采光12.93.350.4848.6548.65100.0%12会议室III侧面采光5.93.386.5083.6580.2495.9%合计217.62210.17206.7698.4%表 11 普通层_5内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-10会议室III侧面采光7.33.335.0832.7032.70100.0%11会议室III侧面采光12.93.36.625.575.57100.0%12会议室III侧面采光5.93.339.1236.6133.3891.2%合计80.8274.8871.6595.7%5、 普通层_6图 13 普通层_6平面图图 14 普通层_6采光系数分布图（外区）图 15 普通层_6采光系数分布图（内区）表 12 普通层_6外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-3会议室III侧面采光4.03.388.1984.1531.0836.9%6会议室III侧面采光7.63.3135.78131.61107.1781.4%8会议室III侧面采光4.93.395.1791.2241.8145.8%14会议室III侧面采光4.73.337.6918.9213.9973.9%15会议室III侧面采光4.73.337.6819.0114.5176.3%16会议室III侧面采光5.03.337.0334.4818.7654.4%17会议室III侧面采光3.73.395.9191.7929.8532.5%24会议室III侧面采光5.33.380.6477.8741.7853.7%25会议室III侧面采光9.93.350.4848.6548.65100.0%26会议室III侧面采光4.33.386.5083.6532.9939.4%合计745.07681.35380.5955.9%表 13 普通层_6内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-3会议室III侧面采光4.03.30.000.000.00-6会议室III侧面采光7.63.319.3218.447.7842.2%8会议室III侧面采光4.93.344.1741.410.130.3%14会议室III侧面采光4.73.34.764.181.8444.0%15会议室III侧面采光4.73.30.000.000.00-16会议室III侧面采光5.03.30.000.000.00-17会议室III侧面采光3.73.30.070.030.000.0%24会议室III侧面采光5.33.335.0832.700.000.0%25会议室III侧面采光9.93.36.625.575.57100.0%26会议室III侧面采光4.33.339.1236.610.000.0%合计149.14138.9415.3211.0%6、 普通层_7图 16 普通层_7平面图图 17 普通层_7采光系数分布图（外区）图 18 普通层_7采光系数分布图（内区）表 14 普通层_7外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-1普通办公室III侧面采光4.03.3226.73221.36115.5152.2%2普通办公室III侧面采光5.93.3207.11203.06122.5360.3%6普通办公室III侧面采光5.33.3216.09210.82130.9062.1%7普通办公室III侧面采光4.73.3139.31135.9761.1044.9%8普通办公室III侧面采光2.43.3192.14188.1836.2619.3%10餐厅IV侧面采光9.12.2727.51714.09714.09100.0%合计1708.891673.481180.3970.5%表 15 普通层_7内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-1普通办公室III侧面采光4.03.391.8187.7311.1112.7%2普通办公室III侧面采光5.93.387.5883.845.176.2%6普通办公室III侧面采光5.33.3112.13106.1726.2524.7%7普通办公室III侧面采光4.73.364.1661.030.000.0%8普通办公室III侧面采光2.43.3107.46102.240.000.0%10餐厅IV侧面采光9.12.2113.92108.96108.96100.0%合计577.06549.97151.4927.5%7、 普通层_8图 19 普通层_8平面图图 20 普通层_8采光系数分布图（外区）图 21 普通层_8采光系数分布图（内区）表 16 普通层_8外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-1普通办公室III侧面采光5.03.3195.33190.5597.9451.4%2普通办公室III侧面采光4.83.3141.93136.9861.4944.9%4普通办公室III侧面采光5.93.3211.40206.18121.6859.0%5普通办公室III侧面采光5.73.3301.16294.48171.9758.4%7普通办公室III侧面采光6.73.3213.71208.09168.9581.2%合计1063.531036.28622.0360.0%表 17 普通层_8内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-1普通办公室III侧面采光5.03.371.3366.768.3812.6%2普通办公室III侧面采光4.83.365.7861.040.000.0%4普通办公室III侧面采光5.93.390.9086.234.525.2%5普通办公室III侧面采光5.73.3139.06133.3114.0210.5%7普通办公室III侧面采光6.73.372.0266.6428.7343.1%合计439.09413.9855.6513.4%8、 普通层_9图 22 普通层_9平面图图 23 普通层_9采光系数分布图（外区）图 24 普通层_9采光系数分布图（内区）表 18 普通层_9外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-1普通办公室III侧面采光6.03.3265.47258.38155.3360.1%2普通办公室III侧面采光6.03.3236.23230.07138.0660.0%4普通办公室III侧面采光4.83.3142.01137.0662.7945.8%5普通办公室III侧面采光5.93.3211.40205.97122.3359.4%6普通办公室III侧面采光5.33.3315.51308.73162.9852.8%合计1170.621140.21641.4956.3%表 19 普通层_9内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-1普通办公室III侧面采光6.03.3109.40103.2315.6915.2%2普通办公室III侧面采光6.03.3101.5996.509.599.9%4普通办公室III侧面采光4.83.365.8961.130.000.0%5普通办公室III侧面采光5.93.390.9086.225.166.0%6普通办公室III侧面采光5.33.3149.34143.525.283.7%合计517.12490.6035.727.3%9、 普通层_10图 25 普通层_10平面图图 26 普通层_10采光系数分布图（外区）图 27 普通层_10采光系数分布图（内区）表 20 普通层_10外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-1普通办公室III侧面采光5.93.3286.13278.80165.4259.3%2普通办公室III侧面采光5.93.3243.12236.90141.3459.7%4普通办公室III侧面采光4.83.3142.31137.3562.2945.4%5普通办公室III侧面采光5.93.3211.44205.28121.2159.0%6普通办公室III侧面采光5.33.3334.01326.38167.1451.2%合计1217.011184.71657.4055.5%表 21 普通层_10内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-1普通办公室III侧面采光5.93.3127.11120.6611.609.6%2普通办公室III侧面采光5.93.3108.93103.7312.4112.0%4普通办公室III侧面采光4.83.366.2261.440.000.0%5普通办公室III侧面采光5.93.390.9685.543.984.7%6普通办公室III侧面采光5.33.3165.22158.486.494.1%合计558.44529.8534.486.5%10、 普通层_11图 28 普通层_11平面图图 29 普通层_11采光系数分布图（外区）图 30 普通层_11采光系数分布图（内区）表 22 普通层_11外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-1普通办公室III侧面采光5.63.3307.72302.11165.0654.6%2普通办公室III侧面采光5.83.3252.88247.48142.6957.7%4普通办公室III侧面采光4.83.3142.01137.0461.1344.6%5普通办公室III侧面采光5.93.3211.41205.24122.3059.6%6普通办公室III侧面采光5.13.3347.17340.41165.6048.6%合计1261.191232.28656.7853.3%表 23 普通层_11内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-1普通办公室III侧面采光5.63.3143.48137.298.406.1%2普通办公室III侧面采光5.83.3113.07107.838.708.1%4普通办公室III侧面采光4.83.365.9861.190.000.0%5普通办公室III侧面采光5.93.390.9385.545.136.0%6普通办公室III侧面采光5.13.3175.63169.244.912.9%合计589.09561.0927.144.8%11、 普通层_12图 31 普通层_12平面图图 32 普通层_12采光系数分布图（外区）图 33 普通层_12采光系数分布图（内区）表 24 普通层_12外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-1普通办公室III侧面采光5.33.3328.64321.67164.5651.2%2普通办公室III侧面采光5.73.3261.44255.73143.0255.9%4普通办公室III侧面采光4.83.3142.01137.0461.4244.8%5普通办公室III侧面采光5.93.3211.41205.29121.6759.3%6普通办公室III侧面采光5.03.3359.97352.14166.4447.3%合计1303.471271.87657.1151.7%表 25 普通层_12内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-1普通办公室III侧面采光5.33.3160.29154.177.054.6%2普通办公室III侧面采光5.73.3118.74114.098.107.1%4普通办公室III侧面采光4.83.365.9861.180.000.0%5普通办公室III侧面采光5.93.390.9385.534.305.0%6普通办公室III侧面采光5.03.3185.93178.975.333.0%合计621.87593.9424.784.2%12、 普通层_13图 34 普通层_13平面图图 35 普通层_13采光系数分布图（外区）图 36 普通层_13采光系数分布图（内区）表 26 普通层_13外区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)房间面积（）外区计算面积（）外区达标面积（）达标面积比例（）-1普通办公室III侧面采光5.13.3347.85341.94166.6648.7%2普通办公室III侧面采光5.63.3272.79267.29146.1454.7%4普通办公室III侧面采光4.83.3142.01137.0461.7645.1%5普通办公室III侧面采光5.93.3211.41205.25121.6159.2%6普通办公室III侧面采光4.93.3367.60360.77168.0546.6%合计1341.661312.29664.2250.6%表 27 普通层_13内区达标面积统计表区域房间编号房间名称采光等级采光类型平均 采光系数C(%)限值C(%)内区面积（）内区计算面积（）内区达标面积（）达标面积比例（）-1普通办公室III侧面采光5.13.3175.49169.056.073.6%2普通办公室III侧面采光5.63.3126.62121.177.626.3%
