深圳市布吉镇李朗水厂建设工程可行性研究报告 概述

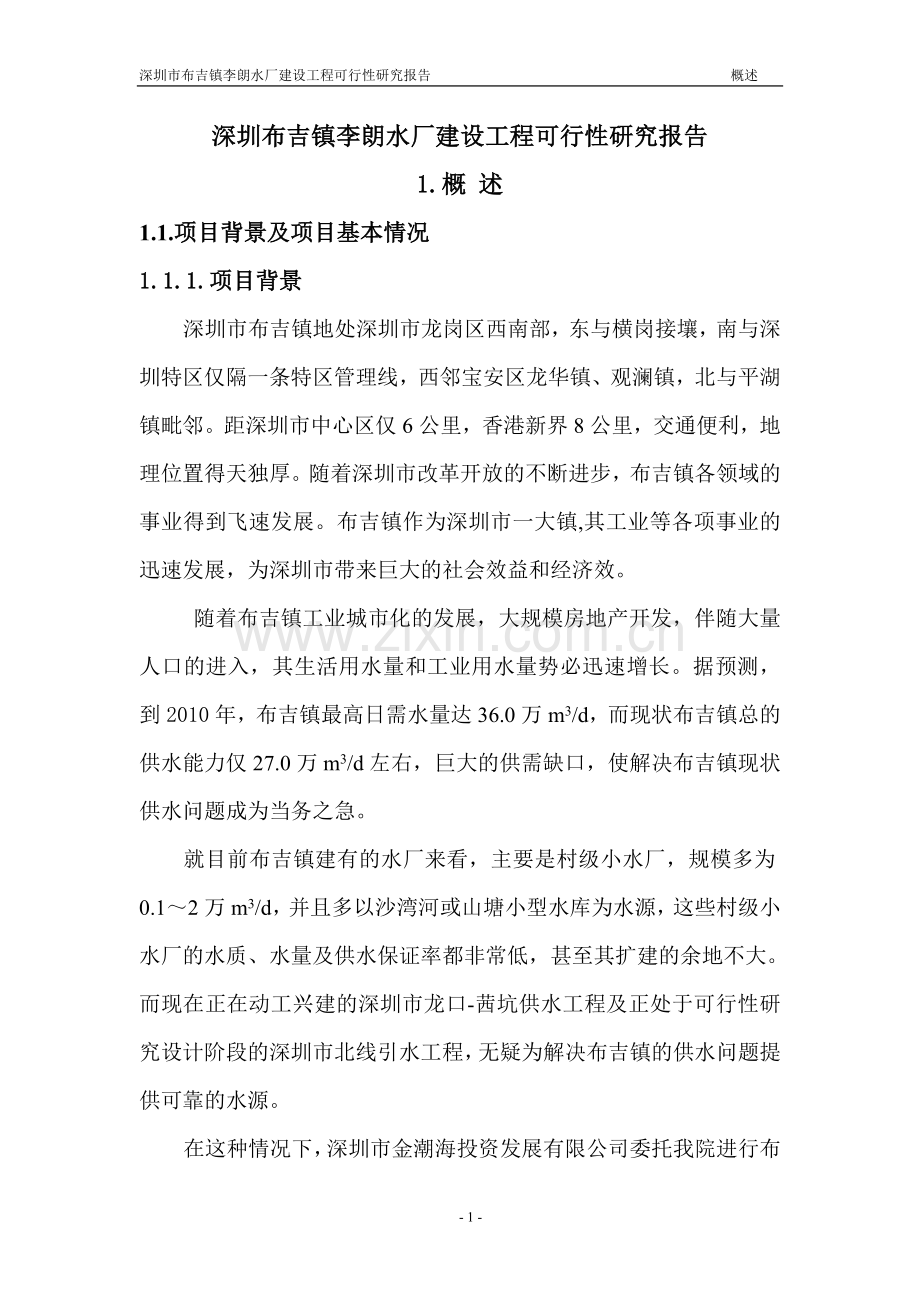

深圳布吉镇李朗水厂建设工程可行性研究报告
1.概 述
1.1.项目背景及项目基本情况
1.1.1.项目背景
深圳市布吉镇地处深圳市龙岗区西南部，东与横岗接壤，南与深圳特区仅隔一条特区管理线，西邻宝安区龙华镇、观澜镇，北与平湖镇毗邻。距深圳市中心区仅6公里，香港新界8公里，交通便利，地理位置得天独厚。随着深圳市改革开放的不断进步，布吉镇各领域的事业得到飞速发展。布吉镇作为深圳市一大镇,其工业等各项事业的迅速发展，为深圳市带来巨大的社会效益和经济效。
随着布吉镇工业城市化的发展，大规模房地产开发，伴随大量人口的进入，其生活用水量和工业用水量势必迅速增长。据预测，到2010年，布吉镇最高日需水量达36.0万m3/d，而现状布吉镇总的供水能力仅27.0万m3/d左右，巨大的供需缺口，使解决布吉镇现状供水问题成为当务之急。
就目前布吉镇建有的水厂来看，主要是村级小水厂，规模多为0.1～2万m3/d，并且多以沙湾河或山塘小型水库为水源，这些村级小水厂的水质、水量及供水保证率都非常低，甚至其扩建的余地不大。
而现在正在动工兴建的深圳市龙口-茜坑供水工程及正处于可行性研究设计阶段的深圳市北线引水工程，无疑为解决布吉镇的供水问题提供可靠的水源。
在这种情况下，深圳市金潮海投资发展有限公司委托我院进行布吉镇李朗水厂建设工程的可行性研究工作。接到委托后我院组织成立了项目工作组，进行收集资料，多次踏勘现场实地考察，并与市水务局、布吉镇政府、规划国土局龙岗分局、龙岗区水务局等单位有关领导和技术人员进行沟通，完成了本工程的可行性研究编制工作。
在编制过程中，得到了市水务局、布吉镇政府、规划国土局龙岗分局、龙岗区水务局、市政工程西南设计研究院等单位的大力支持我配合，在此致以诚挚的感谢！
1.1.2.项目的基本情况
1.1.2.1.项目名称：深圳市布吉镇李朗水厂建设工程
1.1.2.2.项目地点：深圳市龙岗区布吉镇
1.1.2.3.建设单位：深圳市金潮海投资发展有限公司
1.1.2.4.项目内容：调查分析布吉镇的现状供水情况，结合有关规划对布吉镇近远期的需水量进行预测，并结合深圳市供水水源总体布局，确定李朗水厂的近远期模；调查分析布吉镇现状供水水源，并结合深圳市近远期供水水源规划，确定稳定可靠的源水取水方案；并根据源水水质及净水水质要求选择净水处理工艺和对净水厂进行设计。
1. 2项目建设的必要性
1.2.1项目建设的意义
※ 建设李朗水厂是布吉镇社会经济发展的需要
布吉镇社会经济发展迅速，人口及工业产值均呈现较快增长，用水紧张的矛盾将日益突出;按照布吉镇供水规划，就布吉镇目前的供水现状，将出现水量供需失衡，这将影响到布吉镇的正常生产及生活，建设李朗水厂可以使这一供需矛盾得到有效缓解。
※ 建设李朗水厂可以改善布吉镇供水总体布局不合理的状况
从目前的供水厂布局来看，除村级水厂外，新建水厂主要集中在布吉镇东区，沿深圳水库一带，按照供水规划也主要把供水厂建于布吉镇东区，而要将净化水供至布吉镇地势相对较高的北区（包括上、下李朗）时，一方面输水距离长，另一方面尚需要加设中途提升泵站，造成投资及运行费用的增加，供水既不安全，也不经济。若想改变这一布局，最合理的方案就是结合北线引水工程（龙口—茜坑段）的建设，在布吉镇北区地势较高的李朗片区兴建1座净水厂，一方面可以解决上、下李朗村、大芬村、丹竹头片区部分用水短缺的矛盾，另一方面又可避免目前布吉镇供水厂主要集中在东区的弊端，改变过分依赖单一水源及长距离转输净化水的不合理供水布局。
※ 实施本项目有利于提高布吉镇北区的投资环境
目前布吉镇北区招商引资的工作逐步开展，并取得了较好成绩。但是随着区内工业企业的增加，用水量也将增加，这就使原本存在的用水短缺的矛盾显得更加尖锐，将直接影响到招商引资的顺利开展。尽快建设李朗水厂不仅可以改善布吉镇北区的用水紧张局面，还可以在很大程度上改善该片区的综合投资环境。
综上所述，李朗水厂的建设可以从根本上解决上、下李朗村、大芬、丹竹头、甘坑及等片区的供水短缺问题，具有重大的经济效益和社会效益，从目前的布吉镇社会经济发展状况及用水供需矛盾的情况来看，李朗水厂建设已经迫在眉睫，必须尽快使其建成投产。

1．3项目建设的目的、任务及建设条件
1.3.1.项目建设的任务
本次工程的任务是建设李朗水厂及相关取水工程，以解决布吉镇，尤其是布吉镇北部区域及坂雪岗部分地区供水紧张的矛盾，改善布吉镇供水总体布局不合理的状况。
1.3.2.项目建设条件非常成熟
随着龙茜原水工程的投入建设，深圳北部增加一条与东部供水干线平行的原水供水干线。龙茜原水工程主要是从龙口泵站引取东深供水，经管道输水至茜坑水库。而正在处于可研设计阶段的深圳市北线引水工程将要建设，也无疑为李朗水厂的兴建提供了可靠的良机。
李朗水厂规划厂址位于平南铁路南端的上李朗村，虽然离城市主干道较远，但距离北线工程干线和龙茜原水干线较近，只有不到2公里的距离，并且已有成形的施工道路直接通向拟选厂址，其不远处即是黄牛湖水库，因此施工条件较好，交通、用水、用电等设施均较为方便。
综上所述，李朗水厂的建设条件已经非常成熟。
1.4.编制原则
1．符合国家、地方的法律、法规与标准；
2．依据城市总体规划及有关供水规划的原则，结合区域供水现状，合理选择水量预测方法及用水量指标，准确预测区域需水量，确定合理的近远期供水规模；充分利用和发挥现有供水能力，以节约工程投资。
3．调查水源的特征及水质状况，充分考虑其检修等方面的因素，采取相应的取水工程措施，保证水厂近远期源水取水的安全合理性和供水保证率。
4．结合深圳市的供水水质现状及发展目标，针对源水水质及出水水质要求，采用目前国内外成熟的净水工艺及净水工程技术，做到技术可靠、经济、合理。
5．尽量采用新材料、新设备、新结构，力争降低工程造价，节省工程投资。
6．采用先进的节能技术，采取节能设备，降低水厂单位水量能耗和生产成本；
7．采用利用现代化计算机及网络技术，实现管理科学化，提高水厂自动化控制水平；
8．对反冲洗水进行回收，节约水资源，保护环境。
1.5.编制依据及基础资料
1.5.1.编制依据及资料
（1）《李朗水厂工程项目建议书编制委托书》（2004.3）
（2）《李朗水厂工程项目可行性研究委托书》（2004.3）
（3）《深圳市供水水源修编规划报告》（2003.12）
（4）《深圳市供水水源修编规划报告图册》（2003.12）
（5）《深圳市龙岗区布吉镇详规》
（6）《深圳市村镇供水2010年发展规划》（2000，参见布吉镇详规）
（7）《深圳市卫星新城发展规划》
（8）《深圳市城市总体供水系统布局规划(2002～2010)》（1998.12）
（9）《深圳市东部供水水源工程初设报告》
（10）《深圳市龙口—茜坑供水工程》设计成果
（11）《深圳市节约用水2010年规划》（1999.4）
1.5.2.主要法规、规范及标准
《室外给水设计规范》（GBJ14-87,1997年版）
《给水排水设计手册》
《生活饮用水卫生标准》（GB5749-85）
《给水排水制图标准》（GB/T50106-2001）
《给水排水设计基本术语标准》（GBJ125-89）
《总图制图标准》（GB/T50103-2001）
《建筑给水排水设计规范》（GBJ15-88）
《室外排水设计规范》（GBJ14-87, 1997年版）
《给水排水管道工程施工及验收规范》（GB50268-97）
《建筑设计防火规范》（GBJ16-87）
1.6.编制范围及年限
※ 编制范围：本可行性研究的主要范围为深圳市布吉镇李朗水厂的水源取水工程、净水工程及与之相关问题。
※ 研究年限：根据《深圳市城市总体供水系统布局规划(2002～2010)》，并结合布吉镇的建设及发展，本可行性研究的年限定为2004-2010年。其中近期年限为2005年，远期年限为2010年。

- 119 -
深圳市布吉镇李朗水厂建设工程可行性研究报告 城市概况

2. 城市概况

2.1.布吉镇自然条件
2.1.1.地理位置
龙岗区位于深圳市北部，东临惠州淡澳开发区，南连深圳经济特区，西接宝安区，北靠东莞、惠州。龙岗区全区总面积940.9km2，占深圳市总面积的46.5%。
布吉镇地处深圳市龙岗区西南部，东与横岗接壤，南与深圳特区仅隔一条特区管理线，西邻宝安区龙华镇、观澜镇，北与平湖镇毗邻。距深圳市中心区仅6公里，香港新界8公里，有着独特的地理位置优势。
2.1.2.地形地貌
布吉镇地势西北高、东南低。地貌类型分为丘陵、台地、阶地和平原四大类，以丘陵为主，面积约50平方公里，主要是海拔100多米的平缓低丘陵，低丘陵地面组成物质为薄层红壤型风化壳，厚度为7～10m（花岗岩）或3m（变质岩）。台地主要分布在沙湾河的谷地，是红土风化壳所发育的地貌类型，其风化壳厚度30～48m，由上向下，
全风化层厚度16～20m，半风化层厚度4～16m，微风化层厚度4～12m。阶地包括冲积阶地和洪积阶地两种，冲积阶地上部为红土，下部由粘土质组成；洪积阶地有两段，由砂砾组成，坡度4°～6°。平原为冲积平原，高度多为20～58m，组成物质多为粉砂土或粘土质砂。
2.1.3. 气候
本地区属亚热带海洋季风气候，全年气温高，湿度大，雨量充沛，但年际变化较大。主要气候特征如下：
多年平均气温：22.4℃
极端最高气温：36.6℃
极端最低气温：1.4℃
多年平均降雨量：1900mm
最高日降雨量：338.5mm
平均相对湿度：79%
常年主导风向：东南风（ES）
2.1.4.水文
境内主要河流为属于深圳河水系的布吉河和沙湾河。布吉河为雨源型河流，其径流量、流量、洪峰及降水量都与降水量相当密切，发源于水径村，全长16.9km，汇水面积63km2。沙湾河全长19km。
区内有小型水库14座，库容均小于100万m3，是各村为解决供水问题而修建的蓄水水库。
2.1.5. 地震烈度
根据“90中国地震区划图”，深圳市人民政府、深办（1990）304号文“深圳市地震基本烈度评定结果的通知”，本区所在地段地震设防烈度为VII度。

2.2.行政区域
龙岗全区共辖10个镇，分别为平湖、布吉、横岗、龙岗、坪地、坪山、坑梓、葵涌、大鹏、南澳等镇。
根据《深圳年鉴》（2003年）资料，布吉镇全镇总面积86.6平方公里，下辖15个村（含39个村民小组）和13个社区居委会，总人口51.3万人，其中户藉人口7.2万人，暂住人口44.1万人。源于自然地理状况和历史上经济发展的情况，布吉镇现以规划清平路为界分为二个区，清平快速路以西为坂雪岗片区，面积31.83km，是龙岗区直属的高科技工业区；清平快速路以东为布吉片区，包括旧城中心区、百鸽笼、鸭秋湖、中心区、水径南、水径北、甘坑、上李朗、下李朗、大芬、沙湾、丹竹头等十二个片区，布吉片区总用地面积54.77平方公里。
2.3.人口现状及社会经济发展
2.3.1. 人口现状
根据《深圳卫星新城发展规划—布吉新城》（2002.12）资料，布吉新城（布吉东片区）现状总人口40.56万人，其中常住户籍人口2.68万人，暂住人口37.88万人，常、暂住比例为1:14。
2.3.2. 经济发展
近年来，布吉镇充分发挥地缘优势，抓住发展机遇，经济发展迅
速，2001年实现国内生产总值47.36亿元，工农业总产值68.33亿元，其中工业总产值为68.13亿元。2002年实现工农业总产值84.71亿元，比上年增长23.97%，税收总额23.49亿元，比上年增长48%，加工贸易出口总额24.54亿美元，比上年增长20.4%。全镇共有工业企业1500多家，工业实力不断增强，已形成通讯电子、五金机械、家私服务、食品饮料玩具等代表的支柱产业。
近年来，布吉房地产业得到了长足的发展，共有花园34个，已建或在建商品房5万多套，房地产开发面积占深圳市的五分之一。房地产业的发展也带动了布吉商贸、服务等第三产业的发展。2001年一、二、三产业比例为0.4:53.9:45.7，基本实现了以第二产业为基础，以第三产业为支柱，以第一产业为补充的经济发展格局。布吉已成为龙岗区经济实力最强的镇之一。
布吉新城的发展目标为将布吉建设成为毗邻深圳特区中心区的以先进工业和高新技术产业为支撑的第三产业发达、环境优美、配套齐全的现代化中等城市；区域综合交通枢纽和区域商贸次中心城市。
布吉新城的功能定位：
·深圳东部发展轴重要的交通枢纽
·高新技术产业基地和龙岗区的重要经济中心城镇
2.4.供水现状及存在问题
2.4.1. 现状供水量及供水设施
布吉镇东区现有水厂9座，总供水能力22.3万m3/d。此外，南岭水厂（4万m3/d）和沙弯第二水厂二期（7.5万m3/d）正在建设中；另外，特区内东湖水厂向布吉镇供3万m3/d清水。现状供水设施包括见下表2-1及现状给水工程管网见表2-2。

现状供水设施一览表
表2-1
序号
名称
规格
水源
工艺流程
备注
1
沙湾水厂
8.0万m3/d
深圳水库
混凝、沉淀、过滤、重力供水

2
沙湾第二水厂
一期工程
7.5万m3/d
深圳水库
混凝、沉淀、过滤、压力供水
已投产
3
沙湾第二水厂
二期工程
7.5万m3/d
深圳水库
混凝、沉淀、过滤、压力供水
建设中
4
南岭水厂
4.0万m3/d
深圳水库
混凝、沉淀、过滤、重力供水
建设中
5
沙塘布水厂
2.0万m3/d
沙湾河
混凝、沉淀、过滤、压力供水

6
吉厦水厂
2.0万m3/d
沙湾河
澄清、过滤、压力供水

7
丹竹头水厂
2.0万m3/d
沙湾河
混凝、沉淀、过滤、压力供水
因管道未与市政管网连接，仅供丹竹头村用水
8
寮坑水厂
0.2万m3/d
寮坑水库
混凝、沉淀、过滤、压力供水

9
竹坑水厂
0.1万m3/d
竹坑水库
混凝、沉淀、过滤、压力供水

10
三联水厂
0.2万m3/d
三联水库
混凝、沉淀、过滤、压力供水

11
黄牛湖水厂
0.3万m3/d
黄牛湖水库
混凝、沉淀、过滤、压力供水

12
草埔加压站
3.0万m3/d

加压由东湖水厂供给清水
13
布坂加压站
3.0万m3/d

向坂雪岗地区供水
14
李朗加压站
1.5万m3/d

向上、下李朗地区供水
15
甘坑加压站
3.0万m3/d

向甘坑地区供水

现状给水管网工程数量一览表
表2-2
序号
管径
单位
数量
备注
1
DN1400
m
1300

2
DN1200
m
50

3
DN1000
m
4000

4
DN800
m
2300

5
DN600
m
12800

6
DN500
m
800

7
DN400
m
20600

8
DN300
m
11850

9
DN200
m
10000

总计
m
58400

2.4.2现状供水存在的问题
※ 村级水厂较多，出水水量、水质难以保证
目前布吉镇建有11座水厂，其中村级小水厂7座，规模多为0.1～2万m3/d，以沙湾河或山塘小型水库为水源。这些村级小水厂的水质、水量及供水保证率低，97%可供水率较少，不能满足人民生活及工业生产的需要,按照深圳市布吉镇供水发展计划（见表3-6），这些村级小水厂将自然淘汰。
※ 水厂建设过分集中、过多依赖单一水源
布吉镇内无大的河流和大型水库，而十几座小型水库库容太小，无法满足城市用水需求，因此只能依靠特区内的深圳水库和境外引水来解决本地区的供水问题。
目前，布吉镇三大水厂沙湾水厂、沙湾二水厂、南岭水厂均位于布吉镇东部，是以深圳水库为水源，这样相对集中的水厂布局虽然有便于管理、便于维护的优点，但也随之产生供水既不安全，也不经济的弊端，尤其是由东区向北区供水需要通过较远距离的转输，不仅增加一次性投资，也增加了相应的运行费用。
※ 管网配套建设极不完善
布吉镇现状供水管网布置不够合理，管网辐射距离较短，供水范围狭窄，供水压力不足，管网多为枝状管网，供水安全性较差。
※供需缺口较大
由于近年来布吉镇经济发展迅速，工业城市化步伐较快，生活用水量和工业用水量大幅度增长，由第三章论述中对需水量的预测可知，到2010年为止，布吉镇的需水量已达36万吨/天之多；而现状的供水能力在按供水计划将村级水厂自然淘汰后，布吉镇总的供水能力也仅达到27.0万m3/d。显然供需缺口较大，需要尽快由城市供水统一规划解决这个问题，而要解决这个问题，投建新水厂是必然的。
2.5.供水规划概况
按照《深圳市龙岗区布吉镇市详细规划》（给水水工程规划）可知，布吉镇供水规划如下表2-1:
供水发展计划表
表2-1
单位：万m3/d
水厂制水能力（万m3/d）
水厂名称
2003年
2006年
2010年
备注
沙湾水厂
8.00
8.00
8.00

沙湾二水厂
7.5
15.0
15
二期在建设中
南岭水厂

4.0
4.0

沙塘布水厂
1.0(2.0)

自然淘汰
李朗水厂

10

吉厦水厂
1.0(2.0)

自然淘汰
丹竹头水厂
(2.0)

自然淘汰
寮坑水厂
0.20

自然淘汰
竹坑水厂
0.10

自然淘汰
三联水厂
0.20

自然淘汰
黄牛湖水厂
0.30

自然淘汰
草埔加压站
3.00

东湖水厂供给清水
小计
20.3
27.0
37.0

从供水计划表看，远期内将把小型村级水厂自然淘汰掉，发展和扩大有潜力的沙湾水厂、二水厂和南岭水厂，并规划投建李朗水厂。

深圳市布吉镇李朗水厂建设工程可行性研究报告 设计规模的确定

3. 设计规模的确定
3.1.布吉镇需水量的预测
3.1.1.预测原则和方法
城市需水量的预测，是确定城市供水规模、工程投资及水资源分配的依据。城市需水量的确定受居民生活水平、气候条件及工业生产等多方面的影响。因此，需水量的预测既要满足各个时期居民生活和工业生产用水的需要，也要考虑节约用水和水资源的综合利用，符合高起点，高标准、经济、合理的规划原则，以促进城市建设的发展。
用水量预测通常采用的方法有数量统计法和指标预测法，数量统计法是根据多年供水量的统计资料，采用数理统计的方法预测用水量，它建立在大量的统计数据基础上，可信度较大。但由于布吉镇供水系统建设时间较短，且为村镇两级供水，统计资料也较为零散，采用此法会产生较大的误差，故本工程不宜采用此预测方法。
指标预测法参照片区居民生活水平、工业组成及发达程度，参照同类、同规模地区用水量情况确定出用水量指标，有较大的可信度，宏观上能控制用水量的需求。指标预测法又分为两种，一种是分类水量预测法，另一种是按照不同性质建设用地指标法进行预测。
分类水量预测法要求根据用水量现状资料分别对综合生活用水量、工业废水量进行预测，这是最常用的一种预测方法。
不同性质建设用地指标法是指按照每单位建设用地的综合用水量指标及确定的污水排放系数来预测综合污水量的方法。
第三种则采用人均综合用水量法进行复核，最后结合已有水量监测资料确定供水厂规模。
3.1.2.给水量的预测
3.1.2.1.分类水量预测法
1）用水指标分析与选取
根据《室外给水设计规范》，城市供水量可根据综合生活用水量、工业用水量及其它用水量等确定。
·综合生活用水量指标
由于深圳市地处南方，常年温度较高，且其经济发展水平较高，公共设施配套齐全，居民用水设施较为完善，故综合生活用水量取用规范的高限值：400L/人·d。
·工业万元产值单耗水量
在《深圳市2010年节约用水规划》中，对深圳经济特区内排名前十位的工业类别用水单耗进行了调查和分析，分析后得出的结论是：深圳市由于进行了产业结构的调整，低耗水高产出的工业行业（如电子及通讯行业）占据主导地位，1997年深圳特区万元工业产值取水量仅为8.06m3。结合各镇与片区的规划定位，整体上工业类别将向高技术含量发展。因此工业万元产值单耗水量将向较低方向发展，经分析确定布吉镇工业万元产值单耗水量取10m3。
其他用水量按生活用水量与工业用水量之和的15%；用水日变化系数取Kd=1.18。用水指标详见下表3-1：

规划用水指标表
表3-1
序号
用水类别
2010年用指标
备注
①
生活用水（L/人·d）
400

②
工业用水（m3/万元）
10

③
渗漏及未预见水量
（①+②）×15%

2）用水量预测结果
根据以上用水量指标，可以预测出布吉镇2010年规划用水量见下表3-2：
表3-2
人口
（万人）
工业
产值
（亿元）
生活用
水额
（L/人·d）
万元产值耗水量（m3）
年生活
用水量
（万m3）
年工业
用水量
（万m3）
年其它
用水量
（万m3）
平均日
用水量
（万m3）
最高日
用水量
（万m3）
45
220
400
10
6570
2200
1316
27.63
32.61

3.1.2.2.不同性质建设用地用水量指标法
1）用水指标分析与选取
根据《城市给水工程规划规范》，参照《深圳市规划标准与准则》（征求意见稿），水量预测可按不同性质用地用水量指标确定。在各类用地中仓储、对外交通、道路广场、市政公用设施、绿地及商业性公共设施用水量标准相差不大，本次取用同一个标准。对于居住用地，从城市发展来看，布吉镇由于地理位置优越，房地产业将大规模的发展，但另一方面其受到土地容量的制约，居住用地面积不能无限制的扩大，因此其容积率势必较高，故以单位居住用地用水量取值时，平湖、横岗、坂雪岗等地区取用1.8万m3/km2·d，布吉镇要高于其他三个片区，取用2.0万m3/km2·d。对于工业用地，鉴于其工业发展方向为高科技、低耗水，因此总体耗水量选用较低值0.9m3/km2·d。
2）用水量预测结果见下表3-3
布吉镇2010年规划用水量预测表
表3-3
序号
用地代号
用地名称
面积
（ha）
指标
(万m3/km2·d)
用水量
（万m3/d）
1
R
居住用地
1029.07
2.00
20.58
2
C
商业性公共设施用地
259.68
1.50
3.90
3
G/IC
政府/团体/社区用地
234.34
1.20
2.81
4
M
工业用地
420.87
0.90
3.79
5
W
仓储用地
32.15
0.40
0.13
6
T
对外交通用地
649.76
0.25
1.62
7
S
道路广场用地
63.24
0.50
0.32
8
U
市政公用设施用地
470.46
0.30
1.41
9
G
绿地
271.20
0.30
0.81

合计
3431

35.37
注：表中用水量为最高日用水量。
3.1.2.3人均综合用水量指标法
根据深圳市规划人均综合用水量经验值，应在人均800～1000L/人·日较为合适，则预测布吉镇的用水量如下表3-4：
2010年人均综合用水量表
表3-4
序号
片区
规划人
（万人）
人均综合用水量
（L/人·日）
预测用水量
（万m3/d）
1
布吉镇
45
800
36
注：表中用水量为最高日用水量。

3.1.2.4供水规模的确定
从以上几种方法预测结果可知，布吉镇2010年需水量为32.61～36.00万m3/d，综合几种预测方法的结果，最终确定布吉镇的供水规模为36.0万m3/d（不包括坂雪岗地区）。
根据2010年各片区人口及工业产值，可以预测各片区（中近期）用水量如下表3-5：

分片区用水量预测结果表（2010年）
表3-5
序号
片区
远期（2010年）
年用水量
（万m3/d）
平均日用水量
（万m3/d）
最高日用水量
（万m3/d）
1
甘坑
468.99
1.02
1.20
2
甘李工业区
293.86
0.81
0.95
3
上李郎
414.03
1.29
1.52
4
下李郎
304.11
0.95
1.12
5
水径南
1304.38
3.57
4.22
6
水径北
1066.22
2.92
3.45
7
大芬
1018.59
2.79
3.29
8
鸭秋湖
1124.84
3.08
3.64
9
百鸽笼
1571.85
4.31
5.08
10
旧城中心区
1095.53
3.00
3.54
11
中心区
520.29
1.43
1.68
12
丹竹头
850.04
2.33
2.75
13
沙湾
1102.86
3.02
3.57

合计
11135.59
30.51
36.00
注：日变化系数2010年Kd=1.18，表中数据依据《龙岗区布局镇市政工程详细规划》
3.2. 李朗水厂建设规模的确定
根据深圳市布吉镇供水计划，在建设了沙湾水厂（8.0万m3/d），沙湾二水厂一期（7.5万m3/d，二期15万m3/d），南岭水厂（4.0万m3/d），自然淘汰村级水厂后，布吉镇总的供水能力将达到27.0万m3/d与最高日需水量36.0万m3/d相比还存在9.0万m3/d的缺口，考虑到留有一定的发展余地，李朗水厂建设规模确定为10.0万m3/d。

深圳市布吉镇李朗水厂建设工程可行性研究报告 取水工程及水厂厂址选择

4．取水工程及水厂厂址选择
4.1.水源的选择
布吉镇现状水资源主要分为地表水，地下水两部分，其中地表水又分为地表河流和水库蓄水。此外，深圳市重要的境外引水工程包括正在动工兴建的深圳市龙口-茜坑供水工程及正处于可研设计阶段的深圳市北线引水工程其供水网络从其境内穿过。
从前面分析可知，为了从根本上解决近期上、下李朗村及远期整个布吉镇的用水问题，单纯依靠布吉镇现有镇、村级水厂已不能满足
要求，必须另外寻找安全可靠稳定的水源。
4.1.1.地表河流
由于布吉镇境内地表河流属雨源性河流，且为小型河流，其径流量年内年际分配不均匀，且目前主要作为排污水体之用，水质污染严重，达不到《地面水环境质量标准》Ⅲ类水体标准，故不作为考虑。
4.1.2.境内水库
境内水库虽然水质优良，但由于集雨面积和库容较小，年可供水量的保证率较小，故不考虑水库水作为水厂供水水源。其中黄牛湖水库距李朗水厂较近，高程也较为合适，可作为东深供水检修期的调节水源。
4.1.3.地下水
地下水虽然水质较好，但其含量不高，也不可能作为李朗水厂的水源。

4.1.4.龙茜引水工程和北线引水工程
通过考察布吉镇区域内的现状水资源，布吉镇区域内没有大型的河流及水库，其境内的河流和水库容量都较小，作为大中型水厂主要供水水源的可能性不大。因此，从目前的水资源现状看，只有考虑境外引水。而现在正在动工兴建的深圳市龙口-茜坑供水工程及正处于可研设计阶段的深圳市北线引水工程无疑为李朗水厂的兴建提供了可靠的水源。
深圳市龙口-茜坑供水工程主要是从龙口泵站引取东深源水，经管道输水至茜坑水库，沿途供给苗坑水厂和鹅公岭水厂，解决平湖、龙华和观澜三镇的缺水问题。该工程最大供水规模为49万m3/d，按照深圳市供水规划，在将来的五年内, 该工程的水量将按计划分配给这三个镇域；并且由于其水量不大，仅49万m3/d，没有特别富余的水量。因此，将龙茜供水工程考虑作为李朗水厂长久给水水源可能性不大。
深圳市北线引水工程正处于可行性研究设计阶段，工程设计引水规模为120万m3/d，主要向宝安区供水。工程设计方案为从上埔抽水泵站引取东深源水经管道输水至茜坑水库，再通过隧洞将源水从茜坑水库引到石岩水库。该工程引水管道距离规划李朗水厂厂址最近处仅为1365m。由于工程尚处于可研阶段，还有调整余地，而李朗水厂引水规模仅为10～15万m3/d，所以，将深圳市北线引水工程的源水作
为李朗水厂长久稳定可靠的水源是可行的。
考虑到李朗水厂上马工期紧，将于两年内建成投入运行，因此对李朗水厂水源选择上，采取近期和远期兼顾的原则。由于北线引水工程现尚处于可行性研究设计阶段，按规划将于2007年初投入使用；龙茜引水工程现正在施工建设，将于2004年8月建成投入使用。虽然龙茜引水工程按远期规划，将转为向横岗镇、平湖镇及龙岗镇供水，但在近期内没有转向这三镇供水之前，其供水量是可利用的；并且按其规划完全转向这三镇供水需要三到五年的时间;而在这段时间内，是完全可以考虑将龙-茜引水工程作为李朗水厂短期内取水水源的。
因此，,对李朗水厂水源选择上，采取近期和远期兼顾考虑原则，近期内在北线引水工程未投入运行之前使用龙口-茜坑引水工程，远期使用北线引水工程。
4.2取水工程方案
取水工程的主要思路为通过一根主干管，在适当的地方同时分叉接入北线引水工程和龙茜引水工程的原水管，在近期内在北线引水工程未投入使用之前，采用龙茜引水工程原水，待北线引水工程投入使用后，使用北线引水工程原水；通过该主干管将源水引入李朗水厂，同时在该主干管上接一根次干管与黄牛湖水库连接。在丰水期，通过主干管与次干管将东深源水分别引入李朗水厂和黄牛湖水库；在枯水期次干管关闭，源水通过主干管引入李朗水厂。另外，在黄牛湖水库与李朗水厂之间修建一条供水管道，在北线源水管检修期，黄牛湖水库积蓄的水可以通过该管道向李朗水厂供水。
根据以上思路，本次取水管线设计共有两个方案，现分述如下：
方案一：通过一根直径DN1500的钢管在大岭下村分叉接入北线源水管道和龙茜源水管道，向西经过广深铁路后拐向西南，穿过机荷高速公路及平南铁路，到达李朗水厂。在机荷高速公路与平南铁路之间通过一根直径DN1000的钢管将主干管与黄牛湖水库连通。该方案管线全长3010m。
方案二：通过一根直径为DN1500的主干管在富安大道与规划十二号路交叉处分叉接入北线源水管道和龙茜源水管道，主干管沿着十二号路在新木附近沿规划路拐向东南、在下木古处沿规划路向南一直穿过机荷高速公路及平南铁路到达李朗水厂。在新木附近分出一支DN1000的次干管沿着十二号路向南穿过机荷高速公路，再沿着机荷高速公路拐向西南穿过平南铁路到达黄牛湖水库。该方案管线总长4150m。
黄牛湖水库与李朗水厂之间修建一条DN1500的钢管，在北线源水管检修期利用该供水管将黄牛湖水库的水自流引入到李朗水厂。该供水管设计规模为10万m3/d，该管线长度为1250m。但由于黄牛湖水库的正常水面标高80.7m，而李朗水厂的进厂水面标高为76，只有4.7m的富余自流水头，加上管道水头损失约1.5米，黄牛湖水面77.5m标高以上的水能自流入李朗水厂,自流水总量约100万立方米。77.5m以下的水只能靠泵站提升才能流入李朗水厂。
经计算分析得知，以上两个方案在使用龙茜源水水工程时，由于龙茜引水工程分水口的水面标高(约71)较低，不能靠重力自流入李朗水厂(入厂水水面标高约76m)和黄牛湖水库(水库正常水面标高80.7m)，因此需要在适当的位置设置提升泵站,提升泵站的设计规模为15万吨/日，其中5.0万吨/日水量流入黄牛湖水库，10吨/日水量流入李朗水厂；以上两个方案在使用北线引水工程(北线原水工程自由水面标高约为80m)时，能靠重力流入李朗水厂(入厂水水面标高约76m)，但不能靠重力流入黄牛湖水库，故在次干管将源水从主干管引入黄牛湖水库均需要加压提升。
15万吨/天提升泵站设计说明详见提升泵站设计。
从以上分析可知，在方案一管线总长为3014m,方案二管线总长为4148m,故本阶段推荐方案一做为取水工程管道铺设设计方案。
4．3黄牛湖水库扩建方案
4.3.1流域概况
黄牛湖水库位于布吉镇上李朗村北300m处的黄牛湖地段，水系属布吉河上游的一条支流，坝址位于拟建的李朗水厂西北1300m处。黄牛湖水库流域坝址以上集雨面积F=0.97km2，坝址以上河道长度L=1.79km，河道平均比降J=0.0284。水库三面环山，现有深惠公路及沙龙公路与坝顶相通，交通便利。
4.3.2水库现状工程概况
黄牛湖水库于1991年10月建成，最大库容71.27万m3，正常库容53.00万m3，是一座以供水为主的水库。工程投入运行后，发现大坝局部地方出现了渗水现象，尤其是左、右两岸坝肩较为严重，为确保大坝安全运行，于1994年，采取了局部灌浆处理，现大坝工程运行正常。该水库于1999年10月进行了安全鉴定，水库不存在安全隐患，各部位运行良好。
黄牛湖水库为小（二）型水库，考虑水库下游广深铁路是重要的交通设施，水库工程等别提高一级，为四等，主要建筑物为4级，次要建筑物五级。水库校核标准按500年一遇洪水设计，设计标准按30年一遇洪水设计。
水库枢纽由大坝、输水涵管及溢洪道三部分组成。
大坝为均质土坝，坝顶长180m，坝顶宽5.4 m，坝顶高程79.77 m，最大坝高15.8 m。迎水坡用干砌石护坡，坡比1:2.5；背水坡用草皮护坡，设有一级马道，马道高程73.30m。马道以上坡比1:2.0，马道以下坡比1:2.5。
输水涵管布置在坝下，靠近右岸。放水孔中心高程69.00m，进水孔内径φ400 mm，转动门盖直径450 mm，进水口及门盖均为铸铁件，门盖拉梁为Ⅰ字钢，整条涵管为内径φ400mm的钢筋混凝土结构，内衬钢管，涵管出口设内径φ300mm闸阀，闸阀与水厂输水管相接。
溢洪道布置在大坝右侧，进水口为矩形明渠，底高程77.00 m，底宽5.0 m，长79 m。下接陡槽，底坡1: 5，为底流消能，池长8 m，池深1.0 m，海墁末端与矩形暗涵相接，暗涵断面为2.4×2.0m。溢洪道最大泄量为16.61 m3/s，进口段底板为浆砌石结构，陡坡底板为混凝土结构，侧墙为浆砌石结构。

4.3.3.扩建方案的确定
黄牛湖水库坝址离拟建的李朗水厂1300m，是个比较理想的检修期供水水源。预测北线引水原水管检修期为20天，按每天需水量10万m3/d计，则检修期需要供水200万m3水量。
黄牛湖水库正常库容为53.0万m3，水库现状显然不能满足北线引水工程检修期供水的要求。水库若能满足检修期供水的要求，必须进行扩建。水库扩建的方案，主要是要增加库容。
水库扩建的方案和规模主要受两个方面因素的影响：
一、不影响水库正常运用，检修期要安排在枯水季进行；
二、受库区回水淹没的影响，库区内有平南铁路通过，铁路的最低标高为81.60m。
综合上述两个因素，必须采取如下两种措施才能增加库容的目的。第一是挖除库区内部分山体以增加库容；第二是加高大坝，提高蓄水位以增
