毕业论文-建爱新城主体结构及装饰、屋面分部施工组织设计.doc

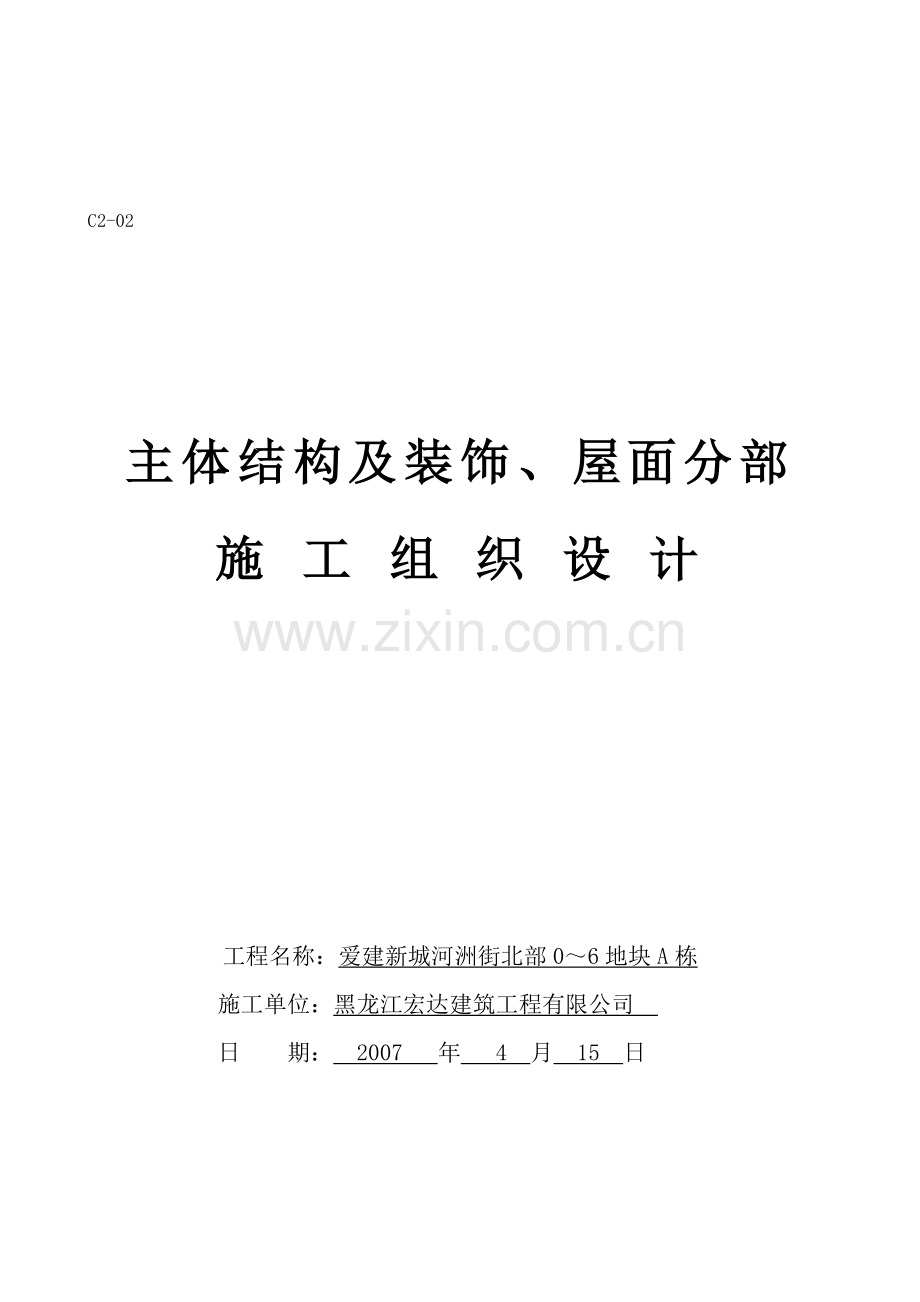

C2-02

主体结构及装饰、屋面分部

施 工 组 织 设 计

工程名称：爱建新城河洲街北部0～6地块A栋
施工单位：黑龙江宏达建筑工程有限公司
日 期： 2007 年 4 月 15 日

目 录

一、编制说明
二、编制依据
三、工程概况
四、施工作业条件
五、施工目标
六、施工作业准备
七、工程难点
八、施工总体部署
九、工程测量放线
十、主体结构原材料检验批划分
十一、主要分项工程施工方案及施工技术措施
十二、季节性施工措施
十三、质量通病重点及防治措施
十四、环境保护和文明施工措施
十五、安全施工保证措施
十六、工期保证措施
十七、降低成本措施
十八、质量目标分解

一、编制说明：
1.1为确保该工程主体结构施工顺利进行，实现施工合同及公司计划质量目标、工期目标和安全文明施工目标，编制本施工方案，报经上级主管部门审批后，指导、控制施工生产。
1.2本册为主体结构1-18层、装饰及屋面工程施工方案，其它方案另编。
1.3.本方案本着压缩工期，加速机械运转、材料调转，降低工程成本，充分实现环保目标原则进行编制。
二、编制依据：
2.1《中华人民共和国建筑法》、《建设工程质量管理条例》及强制性条文；
2.2河洲街北部0-6地块A栋工程实际施工形象进度；
2.3哈尔滨工大建筑设计研究院设计,工程编号05088施工图纸;
2.4图纸会审；
2.5工程建设施工合同；
2.6现行施工验收规范、规程、标准、规定：
《黑龙江省建筑工程施工质量验收标准》DB23/711-2003
《建筑工程施工质量验收统一标准》DB23/711-2003
《工程测量规范》GBJ50026-93
《混凝土结构工程施工质量验收规范》DB23/716-2003
《砼结构设计规范》GB50010
《砼泵送施工技术规程》JGJ/T10-95
《混凝土质量控制标准》GBJ50164-92
《钢筋焊接及验收规程》 JGJ18-2003
《建筑施工高处作业安全技术规范》JGJ80-91
《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001
《建设工程施工现场供用电安全规范》GB50194-93
《砌体工程施工质量验收规范》DB23/717-2003
《砌筑工程现场检测技术标准》GB/T50315-2000
《建筑装饰装修工程》DB23／712-2003
《建筑地面工程》DB23／718-2003
《住宅装饰装修施工规范》GB50210-2001
《外墙饰面砖工程施工及验收规程》JGJ126-2000
《屋面工程质量验收规范》（DB23/722-2003）
《建筑施工安全检查标准》JGJ59-99
《民用建筑工程室内环境污染控制规范》GB50325-2001
《建筑应用技术规程》JGJ113-97
2.7国家和地方有关法律，法规及各级政府部门的有关文件；
2.8哈尔滨气象资料；
三、工程概况：
3.1工程名称：爱建新城河洲街北部0-6地块A栋；
3.2工程地址：哈尔滨市道里区原车辆厂院内；
3.3建设单位：哈尔滨爱达投资置业有限公司；
3.4设计单位：哈尔滨工业大学建筑设计研究院；
3.5监理单位：东北林业大学工程监理部；
3.6施工单位: 黑龙江宏达建筑工程有限公司；
3.7建筑概况：
爱建新城河洲街北部0-6地块A栋工程位于哈尔滨市车辆厂院内，总建筑面积70079.87㎡ ，其中地上：64124.63㎡(含阳台建筑面积4866.24㎡),地下：5955.24㎡，主体建筑为28层，裙房3层，地下1层，建筑主体高度（檐口）95.10m,裙房高度（女儿墙）为18.90m。建筑耐火等级为一级。共设6部消防电梯，14部疏散楼梯间，其中高层部分为6部，裙房部分为8部。本工程±0.00相当于绝对标高120.00m，建筑室内外高差为0.30m。
3.8结构概况：
本工程采用超流态混凝土灌注桩基础，基础筏板为大体积砼结构。本工程为复杂高层结构，底部三层为框支剪力墙结构，四层以上为短肢剪力墙结构，地上三层顶为2000m厚板转换层。结构设计使用年限为50年。外墙1～3层框架部分为350厚复合保温陶粒砼空心砌块；剪力墙部分为200厚复合保温陶粒砼空心砌块；4层以上外墙短肢剪力墙处外为80厚苯板及120厚空心砖，无短肢处为200厚陶粒混凝土空心砌块加80厚苯板及120厚空心砖。±0.000以下砌筑砂浆强度等级为M10水泥砂浆，±0.000以上砌筑砂浆强度等级为M7.5混合砂浆。
主体所用砼强度等级为：
梁和板
墙和柱
楼梯
后浇带
层数
砼
层数
砼
层数
砼
砼
1～顶
C30
-1～7层
C50
1～顶
C25
C35

8～12层
C45

C35P8

13～17层
C40

18～23层
C35

24-顶层
C30

四、施工作业条件：
本工程建筑面积较大，设计较新颖，工序繁多，而工期紧，质量要求高，因此，必须科学组织，周密安排，合理投入，进行施工，优质高效完成。现主体结构已经施工完十七层，施工升降电梯已安装完毕，准备开始砌筑工程。
五、施工目标：
5.1工期目标：工程2005年9月14日开工，2007年10月30日竣工。
5.2质量目标：合格。
5.3安全生产目标：无重大伤亡事故，轻伤频率控制在5‰以内。
5.4文明施工目标：黑龙江省级文明工地。
5.5环保目标：符合国家及哈尔滨市有关环保法律法规要求。
5.6设备概况：
电气：本工程电气分强电和弱电，强电包括供配电、照明、动力控制、建筑物保护接地等。弱电包括电话、电视、火灾报警、可视智能管理监视系统。
暖卫：本工程暖卫部分包括生活给水、热水系统，室内消火栓给水系统，室内采暖系统，室内排水及内排雨水系统，消防系统，喷淋系统。
六、施工作业准备：
6.1工程于2006年6月22日已完成±0.00以下结构施工，现于2007年3月28日复工，现主体结构十七层已施工完毕。
6.2现已对越冬结构进行复检，对机械设备调试完毕，临时设施已经就位，施工用水、用电已接通，场地平整完毕。
6.3施工人员已进入施工现场，对越冬结构进行复检，未发生结构隐患。
6.4机械设备已调试检修到位，施工用水、电已接通，场地平整完毕，正在进行道路铺整，临时设施已准备就位，施工材料已按图纸设计要求准备完毕。
6.5根据哈尔滨气候条件，工程开工还需进行冬期施工，约在4月11日以后转入常温施工，现场已进入正常施工状态。
七、工程难点：
7.1建筑结构安全二级建筑，建筑设计使用年限为50年。
7.2工程合同工期紧，对总承包商的管理、协调、组织能力要求较高。
7.3装饰装修施工为雨季施工阶段。
7.4外墙装饰为石材、面砖、外墙涂料及玻璃幕墙多种材料的相互进行，装饰材料较多，工序交接繁琐，时间紧任务重。
八、施工总体部署：
本工程为顺利组织施工，确保工程按合同规定的计划工期及质量标准完成工程施工任务，对工程的生产调度，技术质量、安全保卫及后勤等方面的工作，实施有计划的组织协调和管理。
8.1施工现场管理机构设置：

项目经理：刘琅

工长：周文明
技术负责人：梁效成

安
全
员
：
陈

鹏

质
检
员
：
高 宋
留 成
筛 斌

材管员：蔡新明
副工长：沈良荣
施工员：周桂泉
资料员：石太林
核算员：黄小军

材料管理
安全设备管理
生产安排
质量检查验收
施工技术
内业管理
考勤工分、经济核算

各 作 业 班 组

8.2施工程序：
内装修工程
复工准备 主体工程 楼地面工程 高级装修
外装修工程（屋面工程）
调试 验收
8.3施工方案：
为确保工程优质高速完成，统筹施工协调管理，根据施工合同及施工图纸设计特制定以下部署：
单位工程：土建、水暖、电气工程平面流水，立体交叉作业。先地下，后地上；先主体，后装修；安装工程穿插进行。
主体工程：平面流水，各工种穿插作业。水暖、电等每层预留、预埋紧跟。
装饰工程：由上而下施工；内外装修和屋面工程组织平行流水作业；门窗工程与外装修立体交叉作业；楼地面、油漆、涂料工程待外装修完活后，组织交叉流水，水电配套工程穿插进行，外委工程及时组织施工。
水暖、电气平面流水，立体穿插，配合装修进行施工，做好成品保护和环境保护。
8.4施工运输：
从施工场地的紧凑性和材料搬运的需要，本工程基础施工阶段A1栋设一台QTZ125塔吊，A2栋设一台QTZ80塔吊做垂直、水平运输；主体施工阶段能满足需要，不进行调整；装修阶段每栋已安装完施工电梯配合手推车替换塔式起重机进行垂直水平运输。
8.5主要分部工程施工进度控制：
依据工程特点，本工程主体及装饰装修施工分为三个主控施工阶段。
2007年3月28日至2007年7月20日为第一阶段:主体施工阶段：包括主体结构剪力墙、暗柱及梁板、楼梯的施工及内外砌体、屋面、水电预埋安装等。
2007年5月21日至2007年10月10日为第二阶段：初装修阶段，包括内外墙抹灰、门窗安装、贴砖、室外庭院、坡道及水电安装工程、消防、电梯、通风、弱电、外网等其它专业安装施工。
10月6～27日收尾、设备调试阶段；10月28～30日交工验收，10月31日全面竣工交付使用。
8.6协调管理：
施工中加强对配套工程、地方指定专业部门（如电业局配电系统安装队及邮电局通讯安装队等）协调管理，按设计和规范标准进行质量控制，配合建设单位工程部管理。

九、工程测量放线：（执行工程测量规范GB50026－93）
本工程占地面积大，基础较深，对测量放线中的精度控制要求较高，需事先制定合理的测量方案并作好充分的准备工作。
水准仪选用D2S3--1型，检定编号为424354；
经纬仪选用J2-JDB型，检定编号为100149。
9.1主体结构放线措施：
随着主体结构的升高，需将控制轴线逐层向上投测，作为各层放线和结构竖向控制依据；其中以建筑物的轮廓轴线和控制电梯井轴线的投测尤为重要。
9.1.1竖向测量控制（垂直度控制）：
采用内控法测量方案。
主体施工采用轴线投射法进行轴线的引测，待下一层顶施工完毕后，将轴线引测到上一层，用内控法进行轴线的投测施工。
1)根据施工前布设的控制网基准点，在建筑物内做内控点。埋设在偏离轴线1M的位置。基准点的埋设采用10×10cm钢板上刻十字线，钢板通过锚筋与负一层底板筋焊牢，作为竖向轴线投测的基准点。基准点周围严禁堆放杂物，以上各层在相应位置留出15×15cm投测预留洞。
2)施工放线技术要求见下表所示：
建筑物结构特征
测距相对中误差
测角中误差（″）
测站上测定的高差中误差（㎜）
施工面测定高程中误差（㎜）
竖向传递轴线点中误差（㎜）
剪力墙结构
1/20000
5
1
6
4
本工程采用J2激光经纬仪进行竖向轴线控制点的投测工作。竖向投测前，
先对钢板基准点控制网进行校测，误差符合规范要求后进行下步操作。在底层基点处架设激光经纬仪，调校至垂直状态，打开激光电源在楼板开洞处用接收靶接收。并逆时针旋转经纬仪进行复核。用同样的方法投测其它点位，保证每施工层至少有2～3点作为角度及距离校核，闭合后再测放细部轴线。
3)施工过程中，每当施工平面测量工作完成后，进入竖向施工。在施工中，每当柱成型拆模后，在柱测面投测出相应轴线并在墙柱侧面抄测结构0.5米标高线，以供下道工序使用。为保证剪力墙核心筒的位置尺寸及垂直度，在测设轴线时，用纵横两道轴线控制、校核，每施工三层进行一次垂直度校核。当每段或每层轴线测量定位后，必须进行自检，自检合格后及时填写报验单，报验单需注明层数、部位、报验内容并附一份报验内容的测量成果表，以随时验证各轴线的准确性。
9.1.2标高控制：
在每个楼层电梯井剪力墙同一位置的主筋上引测标高控制点，并用红油漆标设在钢筋上，用水准仪联测，求得闭合差，在限差内进行误差调整。求得精确标高后,引至各标高控制点上，用以控制施工中的楼层标高。主体每一层施工时，先进行梁板模板的板面标高抄测，根据抄测结果调整并验收后，再施工下道工序；混凝土浇筑后及时进行梁板面标高抄测。
9.1.3建筑物变形控制（沉降测量）：（符合JGJ/TB8-97规范规定）
1)主体阶段，三层抄测；装修阶段，月月抄测；竣工后，每三个月抄测一次（外界出现剧烈变化时及时观测），直至基本稳定后停止观测。严密注意沉降变化，专人做好各项记录，及时分析、准确处理出现的问题。沉降观测点平面布置如下图所示：

在一般情况下，利用工程施工时使用的水准点作为沉降观测水准基点，埋设参照《工程测量规范》及有关变形观测基准点埋设标准进行（见图一）。

沉降观测点的埋设（见图一）。

注：1、盖板为250×250配有钢筋网片表面为步道砖的活动盖板
2、砼墩周边采用砂保护层，防止冻胀影响
沉降观测基准点的埋设（图二）
2)本工程沉降观测点的埋设于沉降缝的两侧及建筑物的四角。一共十二点。地质条件差的地段相应增加布设密度，具体布设位置经设计部门同意后确定。

沉降观测点的埋设（图二）
φ16螺杆端部为φ25不锈钢圆饼

注：1.螺杆直径为16mm，螺纹长度均为100mm，端部焊接φ25不锈钢圆饼，饼心与螺杆轴心线同线。
2.螺杆总长度为180mm。
3.每次沉降抄测前将螺杆旋出，抄测完毕旋入，并锁上不锈钢盒门。

9.2混凝土结构轴线标高质量控制：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
9.2.1由技术负责人主持，配备专业测量员，组建测量小组，负责整个工程的控制测量、主轴线测量、标高传递、工程定位放线及沉降变形测量等测量任务。
9.2.2每层结构施工前，由专职抄测人员按一层轴线控制点、标高线引测结构施工层剪力墙边线、梁位置线、弹出结构施工线，复验符合后，进行施工。
9.2.3特殊造型部位，先放样，后放线施工。
9.2.4标高的竖向传递，用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，另设一道标高起始线，钢尺需加拉力、尺长、温度三差改正。
9.2.5施工层抄平之前，先校测首层传递上来的三个标高点，当误差小于3mm时，以其平均点引测水平线。抄平时，将水准仪安置在测点范围的中心位置，并进行一次精密调平，水平线标高的允许误差为±3mm。
9.2.6每层混凝土浇筑前，由该层标高控制点，将控制混凝土标高线引至剪力墙钢筋上，用红油漆划出标记。浇筑混凝土时，以此控制混凝土标高，随时检查，随时用靠尺找平。
十、主体结构原材料检验批划分：
10.1检验与试验计划
原材料质量检验与试验计划
序号
材料名称及
相关标准、规范代号
试验项目
组批原则及取样规定
1
水泥
(1)硅酸盐水泥
(2)普通硅酸盐水泥
(GB 175一1999)
(3)矿渣硅酸盐水泥
(4)粉煤灰硅酸盐水泥
(5)火山灰质硅酸盐水泥
(GB 1344—1999)
(6)复合硅酸盐水泥
(GB 12958—1999)
(7)砌筑水泥
(GB/T 3183一2003)
(8)高铝水泥
(GB 201一2000)
(9)快硬硅酸盐水泥
(GB 199—90)
物理性能：
安定性
凝结时间
强度
细度
保水率（仅适用于砌筑水泥）
流动度
化学分析：
烧失量
三氧化硫
碱含量
氯化物
(1)混凝土中用水泥的批量：
按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次
(2)砌筑砂浆及其它中用水泥的批量：
水泥进场前进行复验的检验批应以同一厂家、同一编号为一批
(3)关于编号的规定：
按厂年生产能力120万t以上，不超过1200t为一编号；60万t至120万t，不超过1000t为一编号；30万t至60万t，不超过600t为一编号；10万t至30万t，不超过400t为一编号；10万t以下，不超过200t为一编号
高铝水泥以120t为一编号，少于120t也可为一编号
快硬硅酸盐水泥以400t为一编号，不足400t也可为一编号
(4)随机从不少于20个部位或20袋中各取等量水泥，经混拌均匀后再从中称取不少于12kg的水泥作为试样。其中高铝水泥取样不少于15kg，快硬硅酸盐水泥取样不少于14kg
2
掺
合
料
(1)粉煤灰
(GB/T 1596—2005)
细度、烧失量
需水量比、含水量
三氧化硫
(1)以连续供应相同等级的不超过200t为一编号，每一编号为一取样单位
(2)当散装粉煤灰运输工具的容量超过规定出厂编号吨数时，允许该编号的数量超过取样规定的吨数、(3)取样应有代表性，可连续取，也可从10个以上部位取等量试样，总量至少3kg
(2)天然沸石粉
(JGJ/T 112—97)
细度、需水量比
吸铵值、水泥胶砂28天
抗压强度比
(1)以相同等级的沸石粉每120t为一验收批，不足120t也按一批计，每一验收批取样一组(不少于1kg)
(2)袋装粉取样时，应从每批中任抽10袋，每袋中各取样不得少于1kg，按四分法缩取平均试样
(3)散装沸石粉取样时，应从不同部位取10份试样，每份不少于1kg，然后缩取平均试样

3
砂
(JGJ 52—92)
筛分析、有机物含量
含泥量、泥块含量、密度
有害物质含量、坚固性
碱活性检验、含水率
(1)以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计，每一验收批取样一组
(2)当质量比较稳定，进料量较大时，可定期检验
(3)取样部位应均匀分布，在料堆上从8个不同的部位抽取等量的试样(每份11kg)，然后用四分法缩至20kg,取样前先将取样部位表面铲除
4
碎石或卵石
(JGJ 53—92)
筛分析、含泥量、泥块含量
针片状颗粒含量、压碎指标
密度、有害物质含量
坚固性、碱活性检验
含水率、有机物含量
(1)以同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计，每一验收批取样一组
(2)当质量比较稳定，进料量较大时，可定期检验
(3)一组试样40kg(最大粒径10mm、16mm、20mm)或80kg(最大粒径31.5mm、40mm)取样部位应均匀分布，在料堆上从五个不同的部位抽取大致相等的试样15份(料堆的顶部、中部、底部)，每份5—40kg，然后缩分到40kg或80kg送试

5
混凝土拌合用水
(JGJ 63—89)
pH值
氯离子含量
不溶物、硫化物含量
(1)取样数量为5L
(2)取样方法：井水、钻孔水和自来水应放水冲洗管道后采集；江湖水应在中心位或水面下500mm处采集
6
轻 集 料
轻集料
(GB/T17431.1—1998)
筛分析、堆积密度、吸水率
筒压强度、粒型系数
软化系数、有害物质含量
烧失量
(1)以同一品种、同一密度等级每200m3为一验收批，不足200 m3一也按一批计
(2)试样可以从料堆自上到下不同部位、不同方向任选10点(袋装料应从10袋中抽取)应避免取离析的及面层的材料
(3)初次抽取的试样量应不少于10份，其总料应多于试验用料量的1倍，拌合均匀后，按四分法缩分到试验所需的用料量；轻粗集料为50L(以必试项目计)，轻细集料为10L(以必试项目计)
7
石

灰
建筑生石灰
(JC/T 479—1992)
CaO+MgO含量
未消化残渣含量
CO2含量
(1)以同一厂家，同一类别，同一等级不超过100t为一验收批
(2)从不同部位选取，取样点不少于25个，每个点不少于2kg，缩分至4kg
建筑生石灰粉
(JC/T 480—1992)
CaO+MgO
细度
(1)以同一生产厂，同一类别，等级不超过100t为一验收批
(2)随机抽取，从10袋样品或10处抽取总量3kg样品，缩分至300g装于磨口广口瓶中密封
建筑消石灰粉
(JC/T 481—1992)
CaO+MgO含量、游离水
安定性、细度
(1)以同一生产厂，同一类别，等级不超过100t为一验收批
(2)从本批中随机抽取10袋，从每袋中抽取100g，总量不少于1kg；混匀后缩分至250g
8
建筑石膏
(GB 9776—88)
细度、凝结时间
抗折强度、标准稠度用水量
(1)以同一生产厂，同等级的石膏200t为一验收批，不足200t也按一批计
(2)试样从10袋中等量地抽取至15kg，拌匀后分三等份，存于密封容器中，其中一份用于试验，另两份室温下保存3个月
续表
序号
材料名称及
相关标准、规范代号
试验项日
组批原则及取样规定
9
砌

墙

砖

和

砌

块
(1)烧结普通砖
(GB 5101—2003)
抗压强度、抗冻性、抗风化
泛霜、石灰爆裂
(1)每3.5～15万块为一验收批，不足3.5万块也按一批计
(2)每一验收批随机抽取试样一组(20～30块)
(2)烧结多孔砖
(GB 13544—2000)
抗压强度、冻融、泛霜
吸水率、石灰爆裂
(1)每3.5～15万块为一验收批，不足3.5万块也按一批计
(2)每一验收批随机抽取试样一组(20～30块)
(3)烧结空心砖，空心砌块
(GB 13545—2003)
抗压强度、冻融、密度
泛霜、石灰爆裂、吸水率
(1)每3.5～15万块为一验收批，不足3.5万块也按一批计
(2)每批从尺寸偏差和外观质量检验合格的砖中，随机抽取试样一组(20～35块)
(8)普通混凝土空心砌块
(GB 8239—1997)
抗压强度、空心率
相对含水率、抗冻性、抗渗性
(1)每1万块为一验收批，不足1万块也按一批计
(2)每批从尺寸偏差和外观质量检验合格的砖中随机抽取抗压强度试验试样一组5块，抗冻性为10块，其余每个试验项目试验为3块
(9)轻集料混凝土小型空心砌块(GB/T 15229—2002)
抗压强度、密度等级
相对含水率和吸水率、抗冻性
(2)钢筋混凝土用热轧带肋钢筋
(GB 1499—1998)
(3)钢筋混凝土用热轧光圆钢筋
(GB 13013—91)
(4)钢筋混凝土用余热处理钢筋(GB 13014—91)
拉伸试验(屈服强度、
抗拉、强度、伸长率)
弯曲试验
化学成分
(1)同牌号、同一炉罐号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计。允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批(不应多于6个炉罐号)，各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%
(2)每一验收批取一组试件(拉抻2个、弯曲2个)
(3)在任选的两根钢筋上切取
(5)低碳钢热轧圆盘条
(GB/T 701—1997)
拉伸试验(屈服强度
抗拉、强度、伸长率)
弯曲试验
化学成分
(1)同牌号、同一炉罐号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计。允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉罐号组成混合批(不应多于6个炉罐号)，各炉罐号含碳量之差不大于0.02%，含锰量之差不大于0.15%
(2)每一验收批取一组试件，其中拉伸1个、弯曲2个(取自不同盘)
(6)冷轧带肋钢筋
(GB 13788—2000)
拉伸试验(屈服强度、
抗拉
强度、伸长率)
弯曲试验
应力松弛性能、化学成分
(1)同一牌号、同一规格、同一生产工艺、同一交货状态，每60t为一验取批，不足60t也按一批计
(2)每一检验批取拉伸试件1个(逐盘)，弯曲试件2个(每批)．松驰试件1个(定期)
(3)在每(任)盘中的任意一端截去500mm后切取
(7)冷轧扭钢筋
(JG 3046—1998)
拉伸试验(屈服强度、抗拉
强度、伸长率) 、轧扁厚度
弯曲试验、重量、节距
(1)同一牌号、同一规格尺寸、同一台轧机、同一台班每10t为一验收批，不足10t也按一批计
(2)每批取弯曲试件1个，拉伸试件2个，重量、节距、厚度各3个
10
钢材
(13)一般用途低碳钢丝
(GB/T 343—94)
抗拉强度
180度弯曲试验次数
伸长率
(1)每批钢丝应由同一尺寸、同一锌层级别、同一交货状态的钢丝组成
(2)从每批中抽查5％，但不少于5盘进行形状、尺寸和表面检查
(3)从上述检查合格的钢丝中抽取5％，优质钢抽取10％，不少于3盘，拉伸试验、反复弯曲试验每盘各一个(任意端)
11
钢

筋

连

接
(1)钢筋电阻点焊
抗拉强度
抗剪强度

(a)焊接试验网片简图；(b)钢筋焊点抗剪试件；(c)钢筋焊点拉伸试件

(2)钢筋闪光对焊接头
抗拉强度
弯曲试验
(1)同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周内累计计算；累计仍不足300个接头时，也按一批计
(2)力学性能检验时，应从每批接头中随机切取6个接头，其中3个做拉伸试验，3个做弯曲试验
(3)焊接等长的预应力钢筋(包括螺丝杆与钢筋)时，可按生产时同等条件作模拟试件
(4)螺丝端杆接头可只做拉伸试验(5)箍筋闪光对焊接头，以600个同牌号、同规格的接头作为一批，只做拉伸试验(6) 当模拟试件试验结果不符合要求时，应进行复验，复验应从现场焊接接头中切取，其数量和要求与初始试验相同
11
钢

筋

连

接
(3)钢筋电弧焊接头
抗拉强度
(1)在现浇混凝土结构中，应以300个同牌号钢筋、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋、同型式接头作为一批。每批随机切取3个接头，做拉伸试验
(2)在装配式结构中，可按生产条件制作模拟试件，每批3个，做拉伸试验
(3)当模拟试件试验结果不符合要求时，应进行复验，复验应从现场焊接接头中切取，其数量和要求与初始试验相同(4)在同一批中若有几种不同直径的钢筋焊接接头，应以最大直径钢筋接头切取3个试件
(4)钢筋电渣压力焊接头
抗拉强度
(1)在现浇钢筋混凝土结构中，应以300个同牌号钢筋接头作为一验收批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批，当不足300个接头时，仍应为一批。每批随机切取3个接头做拉伸试验(2)在同一批中若有几种不同直径的钢筋焊接接头，应以最大直径钢筋接头切取3个试件
11
钢

筋

连

接
(6)预埋件钢筋T型接
头
抗拉强度
(1)力学性能检验，应以300件同类型预埋件作为一批，一周内连续焊接时，可累计计算。当不足300件时，亦应按一批计算
(2)应从每批预埋件中随机切取3个接头做拉伸试验。3个接头的抗拉强度均应符合下列要求：
①HPB235 钢筋接头≥350MPa、②HRB335 钢筋接头≥470MPa、③HRB400 钢筋接头≥550MPa
(3) 当3个试件中有小于规定值时，应再取6个试件进行复试。复试结果，其抗拉强度均达到上述要求时，应评定该批接头为合格品
机械连接包括
(1)锥螺纹连接
(2)套筒挤压接头
(3)镦粗直螺纹钢筋接头
(4)直螺纹接头
(JGJ 107—2003)
抗拉强度
(1)工艺检验：
在正式施工前，按同批钢筋、同种机械连接形式制作3个接头试件同时在母材上截取3根试件，进行抗拉强度试验
(2)现场检验：
接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同形式、同规格的接头每500个为一验收批，不足500个接头也按一批计。每一验收批必须在工程结构中随机截取3个试件做抗拉强度试验。在现场连续检验10个验收批，其全部抗拉强度均合格时，验收批接头数量可扩大一倍

序号
材料名称及
相关标准、规范代号
试验项目
组批原则及取样规定
12
防
水
材
料
(1)沥青防水卷材
(GB 50207—2002)
①石油沥青纸胎油毡、油纸
(GB 326—89)
②石油沥青玻璃纤维胎
油毡(GB/T 14686—93)
③石油沥青玻璃布胎油毡(JC/T 84—1996)④铝箔面油毡(JC 504—1992)
纵向拉力
耐热度
柔度
不透水性
(1)同一品种、同一标号、同一等级的产品每1500卷为一批，不足1500卷按一批验收（铝箔面油毡每1000卷为一批）
(2)以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，500～1000卷抽4卷，100～499卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。在外观质量检验合格的卷材中，任取一卷作物理性能检验
(3)将试样卷材切除距外层卷头2500mm后顺纵向截取600mm的2块全幅卷材送试
(2)高聚物改性沥青防水卷材：
(GB 50207—2002) (GB 50208—2002)
①改性沥青聚乙烯胎防水卷材
(GB 18967—2003)
②弹性体改性沥青防水卷材
(GB 18242—2000)
③塑性体改性沥青防水卷材
(GB 18243—2000)
④沥青复合胎柔性防水卷材
(JC/T 690—1998)
⑤自粘橡胶沥青防水卷材
(JC/T 840—1999)⑥聚合物改性沥青复合脂防水卷材(DBJ 01—53—2001)
拉力
最大拉力时延伸率
不透水性
柔度
耐热度(地下防水工程可不检测耐热度)
(1)高聚物改性沥青防水卷材按同一类型、同一规格、10000m2为一批，不足10000m2也可作为一批
改性沥青防水卷材按同一品种、同一标号、同一等级的产品每1000卷为一批，不足1000卷也可作为一批
(2)同序号12．(1)规定
(3)将试样卷材切除距外层卷头2500mm后，顺纵向切取800mm的全幅卷材试样2块。一块作物理性能检验用，另一块备用
12
防
水
材
料
(3)合成高分子防水卷材
(GB 50207—2002) (GB 50208—2002)
①聚氯乙烯防水卷材(GB 12952—2003)
②氯化聚乙烯防水卷材(GB 12953—2003)
③三元丁橡胶防水卷材(JC/T 645—1996)
④氯化聚乙烯—橡胶共
混防水卷材(JC/T 684—1997)
⑤高分子防水材料(第一部分片材)
(GB 18173.1—2000)
断裂拉伸强度
扯断伸长率
不透水性
低温弯折性
加热收缩率
热老化保持率(后两项仅适用于屋面防水工程)
(1)聚氯乙烯（氯化聚乙烯）防水卷材以同一类型的10000m2卷材为一批，不足10000m2也可作为一批。氯化聚乙烯—橡胶共混防水卷材以同规格同类型的卷材250卷为一批，不足250卷也可作为一批。三元丁橡胶防水卷材以同规格同等级的卷材300卷为一批，不足300卷也可作为一批。其它合成高分子防水卷材以同品种同规格的5000 m2为一批，不足5000m2也可作为一批
(2)同序号12．(1)规定
(3)将试样卷材切除距外层卷头300mm后顺纵向切取1500mm的全幅卷材2块，一块作物理性能检验用，另一块备用
(4)沥青基防水涂料
(GB 50207—2002)
(GB 50208—2002)
①溶剂型橡胶沥青防水
涂料(JC/T 852—1999)
②水性沥青基防水涂料(JC 408—91)
固体含量
不透水性
低温柔度
耐热度
延伸率
(1)同一生产厂每5t产品为一验收批，不足5t也按一批计
(2)随机抽取，抽样数应不低于(n是产品的桶数)
(3)从抽取的桶内不同部位，取相同量的样品，混合均匀后取两份样品，分别装入样品容器中，样品容器应留有约5％的空隙，盖严，并将样品容器外部擦干净立即作好标志。一份试验用，一份备用
(5)合成高分子防水涂料
(GB 50207—2002)
(GB 50208—2002)
①聚氨脂防水涂料
(JC/T 500—1996)
断裂延伸率
拉伸强度
低温柔性
不透水性(或抗渗性)
(1)同一生产厂，以甲组份每5t为一验收批，不足5t也按一批计算。乙组份按产品重量配比相应增加
(2)每一验收批按产品的配比分别取样，甲、乙组份样品总重为2kg
(3)搅拌均匀后的样品，分别装入干燥的样品容器中，样品容器内应留有5％的空隙，密封并作好标志
②聚合物乳液建筑防水涂料
(JC/T 864—2000)
断裂延伸率
拉伸强度
低温柔性
不透水性(或抗渗性)
(1)同一生产厂每5t产品为一验收批，不足5t也按一批计。
(2)随机抽取，抽样数应不低于 (n是产品的桶数)
(3)从抽取的桶内不同部位，取相同量的样品，混合均匀后取两份样品，分别装入样品容器中，样品容器应留有约5％的空隙，盖严，并将样品容器外部擦干净立即作好标志。一份试验用，一份备用
12
防
水
材
料
③聚合物水泥防水涂料
(JC/T 894—2001)
断裂延伸率
拉伸强度
低温柔性
不透水性
(1)同一生产厂每10t产品为一验收批，不足10t也按一批计
(2)产品的液体组份取样同上(2)
(3)配套固体组份的抽样按GB12973—1999中的袋装水泥的规定进行，两组份共取5kg样品
②建筑防水沥青嵌缝油膏
(JC/T 207—1996)
耐热性(屋面)
低温柔性
拉伸粘结性、施工度
(1)以同一生产厂、同一标号的产品每2t为一验收批，不足2t也按一批计
(2)每批随机抽取3件产品，离表皮大约50mm处各取样1kg，装于密封容器内，一份作试验用，另两份留作备用
(8)合成高分子密封材料：
①聚氨脂建筑密封膏
(JC 482—1992)(1996)
②聚硫建筑密封膏
(JC 483—1992)(1996)
③丙烯酸脂建筑密封胶
(JC 484—1992)(1996)
④聚氯乙烯建筑防水接
缝材料(JC/T 798—1997)
拉伸粘结性
低温柔性
密度恢复率
(1)以同一生产厂、同等级、同类型产品每2t为一验收批，不足2t也按一批计。每批随机抽取试样1组，试样量不少于1kg。(屋面每1 t为一验收批)
(2)随机抽取试样，抽样数应不低于(n是产品的桶数)
(3)从已抽取的桶内不同部位，取相同量的样品，混合均匀后A、B组份各2份，分别装入样品容器中，样品容器应留有5％的空隙，盖严，并将样品容器外部擦干净，立即作好标志。一份试验用，一份备用
12
防
水
材
料
⑤建筑用硅酮结构密封胶
(GB 16776—1997)
拉伸粘结性、低温柔性
下垂度、热老化
注：作为幕墙工程用的必试项目为：拉伸粘结性(标准条件下)、邵
