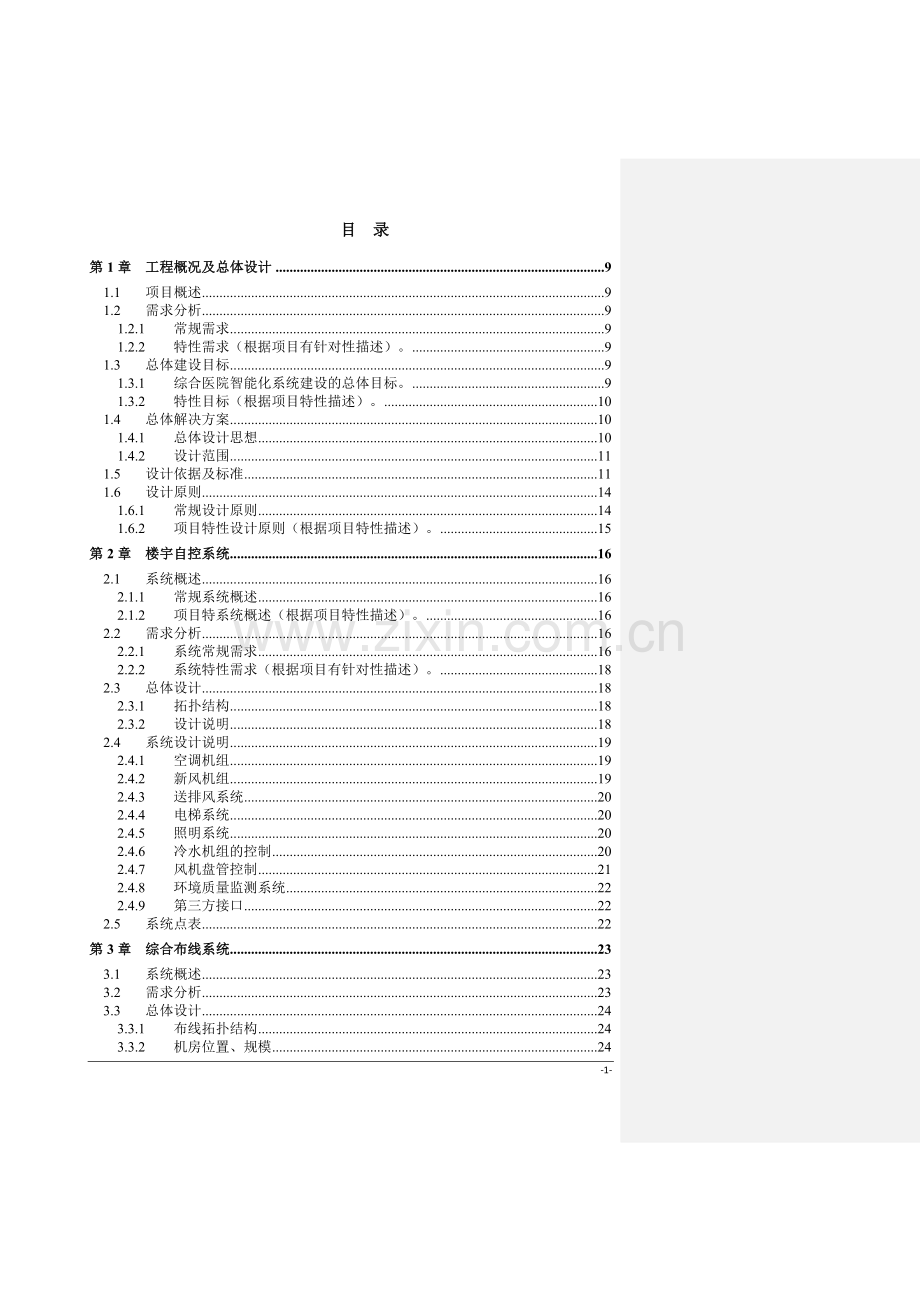

1、目 录第1章工程概况及总体设计91.1项目概述91.2需求分析91.2.1常规需求91.2.2特性需求（根据项目有针对性描述）。91.3总体建设目标91.3.1综合医院智能化系统建设的总体目标。91.3.2特性目标（根据项目特性描述）。101.4总体解决方案101.4.1总体设计思想101.4.2设计范围111.5设计依据及标准111.6设计原则141.6.1常规设计原则141.6.2项目特性设计原则（根据项目特性描述）。15第2章楼宇自控系统162.1系统概述162.1.1常规系统概述162.1.2项目特系统概述（根据项目特性描述）。162.2需求分析162.2.1系统常规需求162.2.2
2、系统特性需求（根据项目有针对性描述）。182.3总体设计182.3.1拓扑结构182.3.2设计说明182.4系统设计说明192.4.1空调机组192.4.2新风机组192.4.3送排风系统202.4.4电梯系统202.4.5照明系统202.4.6冷水机组的控制202.4.7风机盘管控制212.4.8环境质量监测系统222.4.9第三方接口222.5系统点表22第3章综合布线系统233.1系统概述233.2需求分析233.3总体设计243.3.1布线拓扑结构243.3.2机房位置、规模243.4系统设计说明243.4.1工作区子系统243.4.2水平子系统253.4.3垂直子系统253.4.4
3、管理区子系统253.4.5设备区子系统263.5系统功能27第4章计算机网络系统284.1系统概述284.2需求分析284.3总体设计294.3.1网络拓扑图294.3.2系统架构设计304.4系统设计说明304.4.1核心交换机设计304.4.2接入层交换机设计304.4.3网络安全方案设计314.5系统功能32第5章无线网络覆盖系统345.1系统概述345.2需求分析345.3总体设计345.4系统设计说明345.4.1无线组网355.4.2无线安全355.4.3天线选择和布放365.4.4频率规划与负载均衡365.4.5网络管理375.4.6衰减理论计算公式385.5系统功能38第6章程
4、控电话交换机系统406.1系统概述406.2需求分析406.3总体设计406.4系统设计说明416.4.1系统拓扑图416.4.2产品选型说明416.4.3系统配置表416.5系统功能416.5.1基本功能416.5.2增值功能42第7章有线电视系统447.1系统概述447.2需求分析447.3总体设计457.3.1系统拓扑图457.3.2有线电视系统457.4系统设计说明457.4.1系统布点原则457.4.2干线传输网络467.4.3放大器467.4.4分配网络497.5网络系统的计算497.6系统功能50第8章无线对讲通讯系统518.1系统概述518.2需求分析518.3总体设计528.
5、3.1系统拓扑图528.4系统设计说明528.4.1系统组成528.4.2天线布置528.4.3干线传输网络538.4.4对信号质量的要求538.4.5覆盖区域场强估算548.5系统功能56第9章时钟系统589.1系统概述589.2需求分析589.3总体设计589.3.1系统拓扑图589.4系统设计说明599.4.1系统组成599.4.2点位布置599.4.3传输网络609.5系统功能60第10章医护对讲系统6110.1系统概述6110.2需求分析6110.3总体设计6210.3.1系统拓扑图6210.4系统设计说明6210.4.1系统组成6210.4.2布点原则6210.5系统功能63第11
6、章排队叫号系统6611.1系统概述6611.2需求分析6611.3总体设计6711.3.1系统拓扑图6711.4系统设计说明6711.4.1系统组成6711.4.2系统操作流程6811.4.3点位表6811.5系统功能69第12章婴儿防盗系统7112.1系统概述7112.2需求分析7112.3总体设计7212.3.1系统拓扑图7212.4系统设计说明7212.4.1系统组成7212.5功能介绍72第13章手术示教直播系统7413.1系统概述7413.2需求分析7413.2.1现状分析7413.3总体设计7513.3.1系统拓扑图7513.4系统设计说明7513.4.1系统组成7513.5系统功
7、能7713.5.1导播管理7813.5.2视频文件交互7913.5.3用户管理7913.5.4文件管理7913.5.5编辑功能7913.5.6远程手术直播及点播79第14章ICU探视系统8114.1系统概述8114.2需求分析8114.3总体设计8214.3.1系统拓扑图8214.4系统设计说明8214.4.1系统组成8214.4.2点位表8314.5系统功能83第15章视频监控系统8515.1系统概述8515.2需求分析8515.2.1防范目标分析8515.2.2系统功能分析8515.3总体设计说明8615.4系统设计说明8615.4.1系统拓扑图8615.4.2前端点位设计8615.4.3
8、摄像机朝向分析8815.4.4前端传输及供电部分设计8915.5中心控制系统8915.5.1承载网设计8915.5.2存储设计9015.5.3显示设计9115.6功能介绍9115.6.1存储系统功能9115.6.2录像自恢复功能9115.6.3视频存储管理功能9215.6.4视频资料检索功能9215.6.5视频资料回放功能9215.6.6解码及上墙需求92第16章入侵报警系统9416.1系统概述9416.2需求分析9416.3总体设计9516.3.1系统拓扑图9516.4系统设计说明9516.4.1终端点位设计9516.4.2探测器设计9616.5功能介绍97第17章电子巡更系统9917.1系
9、统概述9917.2需求分析9917.3总体设计10017.3.1系统拓扑图10017.3.2系统组成10017.3.3终端点位设计10017.4功能介绍101第18章一卡通系统10218.1系统概述10218.2需求分析10218.3总体设计10218.3.1一卡通管理平台10218.3.2一卡通平台服务10318.3.3平台拓扑图10318.4功能介绍10318.5门禁管理子系统10518.5.1系统概述10518.5.2系统拓扑图10618.5.3系统组成10618.5.4管理机制方式10618.5.5功能介绍10718.6停车场管理子系统10818.6.1系统概述10818.6.2系统拓
10、扑图10918.6.3系统组成10918.6.4功能介绍112第19章婴幼儿防盗系统11419.1系统概述11419.2需求分析11419.3总体设计11519.3.1系统拓扑图11519.3.2系统组成11519.4功能介绍116第20章多媒体会议系统11820.1系统概述11820.2需求分析11820.3系统设计说明12020.3.1系统拓扑图12020.3.2各子系统介绍12020.4详细设计说明12220.4.1报告厅12220.4.2远程视频会议室12620.4.3培训室12920.4.4无纸化会议室13220.4.5讨论型会议室13520.4.6普通会议室13720.4.7小型会
11、议室138第21章背景音乐及应急广播系统14121.1系统概述14121.2需求分析14121.3系统设计说明14221.3.1系统拓扑图（根据项目实际情况绘制，采用visio或PPT）。14221.3.2广播扬声器设计142设备点表14221.3.3功率放大器设计142本项目配置原则14321.3.4音源设计14321.3.5广播主机设计143根据实际选择修改14321.3.6传输线路设计14321.3.7广播分区设计14421.4系统功能144第22章SAS综合安防管理系统14522.1系统概述14522.2需求分析14622.2.1现状分析14622.2.2功能要求14622.2.3系统
12、层次14822.3系统设计说明14822.3.1设计思想14822.3.2设计目标15322.3.3系统拓扑图15622.3.4系统组成15722.4系统功能15822.5主要技术特点159第23章智能建筑管理系统16223.1系统概述16223.2需求分析16323.2.1现状分析16323.2.2功能要求16323.2.3系统层次16423.3系统设计说明16523.3.1设计思想16523.3.2设计目标16723.3.3系统拓扑图16823.3.4系统构成16823.4系统功能17223.4.1集成电梯自控系统17223.4.2集成火灾报警系统17423.4.3集成门禁系统17423.
13、4.4集成闭路电视监视系统17523.4.5集成停车场管理系统17623.4.6集成智能照明控制系统17623.4.7集成锅炉控制系统17723.4.8集成防盗报警系统17723.4.9集成冷冻机系统17723.4.10集成泳池水处理系统17823.5主要技术特点及指标17823.5.1安全性17823.5.2报警速率179第24章医院信息管理系统18024.1系统概述18024.2需求分析18024.2.1现状分析18024.2.2功能要求18124.2.3系统层次18124.3系统设计说明18124.3.1设计思想18124.3.2设计目标18124.3.3系统拓扑图18324.3.4系统
14、构成18424.4系统功能18524.4.1HIS的基础功能应由如下模块组成：18524.4.2门诊挂号子系统主要功能应包括：18524.4.3门诊收费子系统主要功能应包括：18524.4.4住院管理子系统主要功能应包括：18524.4.5住院医生工作站主要功能应包括：18624.4.6住院护士工作站主要功能应包括：18624.4.7住院收费子系统主要功能应包括：18624.4.8药品管理系统主要功能应包括：18724.4.9院长查询系统主要功能应包括：18724.4.10财务监控系统主要功能应包括：18724.4.11药品库存系统主要功能应包括：18724.4.12医保接口与费用管理系统18
15、824.4.13导医导诊系统188第1章 工程概况及总体设计1.1 项目概述 描述项目的定位，物理位置，周边环境，占地面积，建筑面积，地下室建筑面积，各建筑体面积，主要功能房总数量（如：医院病房、酒店客房、住宅房间），各分类功能房数量。 楼层功能分析。1.2 需求分析1.2.1 常规需求综合医院楼弱电设计重要的是要如何为病人及医护人员提供舒适的环境、轻松的办化环境，同时最大限度的降低医院运营成本，提高医院的效率和效益。通过建设“综合医院智能化系统” ，运用先进的技术手段和设备，可以达到以上应用需求。1.2.2 特性需求（根据项目有针对性描述）。1.3 总体建设目标1.3.1 综合医院智能化系统
16、建设的总体目标。综合医院智能化系统的总体目标是从适用和方便管理出发，把各楼内各子系统有面地结合在一起，明确工程中各子系统的相关性及信息共享的可能性，力争使综合医院弱电智能化系统达到预想的智能化效果从管理者出发： 辅助企业管理者做出正确而有针对性的管理决策； 简化智能化系统的应用管理工作，做到应用管理随心所欲； 实现全方位的办公，不管是出差、在家，只要联上网络随时随时进行办公； 随时掌握患者环境动态和综合医院室情况；从医护人员出发： 能够营造舒适、轻松的办公环境； 能够对办公效率有所提高； 能够保护医护人员隐私不被外泄；1.3.2 特性目标（根据项目特性描述）。1.4 总体解决方案1.4.1 总
17、体设计思想1.4.1.1 常规设计思想在总体设计综合医院智能系统方案时，我们本着以下总体设计要求： 适用的就是最好的对每一个智能化子系统，并不一定都要选用当今最先进的技术与设备，而是要根据综合医院室的定位、未来技术及市场发展趋势、现今实际情况等加以全面考虑，构架实用化的、性价比高的、可升级的系统；不应盲目上高档设备，造成浪费； 符合将来管理要求的智能化系统的选择，不应该一味强调创新性，设计上更多需要考虑管理者使用的连贯性。建设符合管理者的习惯和要求的系统，满足管理需要，提高系统投资性价比； 建设目的明确首先，建设“综合医院智能化”不是为技术，而要针对“商务智能化系统”最终管理者和员的需求进行设
18、计。即：u 为用户提供最优质的办公环境；u 为经营管理助力；u 开源节流、为提高经济效益服务。 各系统应通盘考虑虽然“智能化系统”的子系统众多，但以上述三个建设目的为纲领，抓住其要点，便可优化配置各子系统。如：每个系统建设的目的是什么？每个系统的投资比例应多大？子系统之间的关系是什么？各子系统应尽量互通、互联，以提高整体效能，应尽量构架在同一网络基础上，以降低造价、易于使用维护、方便升级，等等；设计中采用成熟、先进的技术，整个系统具有充分的可扩展性，达到较高的性能价格比，确保本项目成为技术先进、可靠实用、经济合理。1.4.1.2 项目特性设计思想（根据项目特性描述）。1.4.2 设计范围1.4
19、.2.1 智能化系统框图；1.4.2.2 建筑智能化子系统组成为了适应和满足XXXX综合医院项目对智能化建筑高功能、高效率、安全、舒适和快捷的多功能服务的要求，结合XXXX综合医院项目建筑业态的特点，本设计包括的系统有：综合布线系统、计算机网络系统、无线网络覆盖系统、电话程控交换机系统、无线对讲系统、有线电视系统、系统集成、视频监控系统 、防盗报警系统、电子巡更系统、门禁控制系统、电梯控制系统、访客管理系统、停车场管理系统、楼宇自控系统、紧急广播与背景音乐系统、信息发布系统、大楼信息机房、监控中心。1.4.2.3 有必要说明的其他内容（根据项目特性描述）。1.5 设计依据及标准& GB/T 5
20、0314-2006智能建筑设计标准；& CECS182：2005智能建筑工程检测规范；& GB50307-2002智能建筑工程质量验收规范；& DG/TJ08-601-2001智能建筑施工及验收规范；& DG/TJ08-602-2001智能建筑评估标准；& GB/T50311-2007综合布线系统工程设计规范；& GB/T50312-2007综合布线系统工程验收规范；& TIA/EIA TSB-67无屏蔽双绞线UTP端到端系统功能检测；& GB/T16572-1996防盗报警中心控制台；& GA/T75-94安全防范工程工序与要求；& GB50198-2011民用闭路监控电视系统工程技术规范；
21、& GB50348-2004 安全防范工程技术规范；& GA308-2001安全防范系统验收规则；& GB12663-2001防盗报警控制器通用技术条件；& GB16796-2009安全防范报警系统设备安全要求和试验方法；& GB/T50394-2007入侵报警系统工程技术规范；& GB50395-2007(调整)视频安防监控系统工程设计规范；& GB/T50396-2007出入口控制系统工程技术规范；& GA/T664-2006电子巡查系统技术要求；& GB20815-2006视频安防监控数字录像设备；& DB31/329.11-2009重点单位重要部位安全技术防范系统要求 第11部分：医院
22、； & 沪公技防5号（数字监控补充说明一）附件；& 沪公技防9号（数字监控技术要求）；& 沪公技防2014（008）号彩色数字摄像机技术要求；& GB50016-2014建筑设计防火规范；& GB50116-2013 火灾自动报警系统设计规范；& DGJ08-93-2002民用建筑电线电缆防火设计规程；& GBJ93-86工业自动化仪表工程施工及验收规范；& GB50189-2005公共建筑节能设计标准；& GB50411-2007建筑节能工程施工质量验收规范；& GBJ115-87工业电视系统工程设计规范；& GBJ120-1988工业企业公共天线电视系统设计规范；& GY/T106-199
23、9有线电视广播系统技术规范；& GB50200-94有线电视系统工程技术规范；& GY5059-97广播电视工程设计图形、符号及文字符号标准；& GB50526-2010公共广播系统工程技术规范；& YD5032-2005会议电视会场系统工程施工及验收规范；& GY5055-2008扩声、会议系统安装工程施工及验收规范；& GB/T21639-2008基于IP网络的视讯会议系统总技术要求；& GB/T50525-2010视频显示系统工程测量技术规范；& GB50464-2008视频显示系统工程技术规范；& GB50635-2010会议电视会场系统工程设计规范；& GBJ232-82 中华人民共
24、和国-电气装置安装工程施工及验收标准规范；& GBJ300-88 中华人民共和国-建筑安装工程质量检验评定统一标准；& GBJ52-83工业与民用供电系统设计规范；& GB50054-2011低压配电设计规范；& JGJ/T16-2008民用建筑电气设计规范；& GB50168-2006电气装置安装工程电缆线路施工及验收规范；& GB50169-2006电气装置安装工程接地装置施工及验收规范；& GB 50254-2014电气装置安装工程低压电器施工及验收规；& GB50174-2008电子计算机机房设计规范；& GB2887-2011计算机场地通用规范；& GB/T9361-2011计算站场
25、地安全要求；& GB50462-2008电子信息系统机房施工及验收规范；& GB17859-1999计算机信息系统安全保护等级划分规范；& GB18802.1-2011低压配电系统的电涌保护器（SPD）第一部分：性能要求和试验方法；& GA/T670-2006安防系统雷电浪涌保护技术要求；& GB/T11457-2006软件工程术语；& GB/T14079-93软件维护指南；& GB/T12505-90计算机软件配置管理计划规范。1.6 设计原则1.6.1 常规设计原则根据以上项目概况、设计依据，结合对本项目智能化设计、应用、施工和管理经验的总结， 综合医院楼弱电智能化系统工程的建设必须满足以
26、下设计原则： 先进性充分考虑信息技术和信息需求的迅速发展的趋势，在技术上应具有一定的超前性，采用国际或国内通行的先进技术，以适应现代科学技术的发展。总体设计要一步到位，要保证本项目总体智能化水平达到高档次。以适度超前的意识为指导原则，保障将建成的智能化系统在多年内不落后，设计中采用先进的系统设备及系统软件和开发工具，以集成化和数字化的主流产品为核心设备，保证系统在技术上领先，成熟稳定，符合今后的发展趋势。 成熟性和实用性采用被实践证明为成熟和实用的技术和设备，最大限度地满足本项目现在和将来的业务发展需要，确保耐久实用。系统管理功能全面，能充分满足本工程的管理要求。 开放性为了满足系统所选用的技
27、术和设备的协同运行能力、系统投资的长期效应、发展系统功能不断扩展的需求，必须追求系统的开放性，采用开放的技术标准。本系统设计中各子系统均提供了标准化和开放性的接口协议，保证了各子系统之间的网络化与集成化实现。 集成性和可扩展性应充分考虑每个子系统的集成和信息共享，保证系统总体上的先进性和合理性，采用集中管理，操作和分散控制的模式。根据智能化系统的实际情况，按需要分层次实现各子系统的集成和信息共享，保证系统总体上的先进性和合理性，采用集中管理、分散控制的模式。总体结构应具有兼容性和可扩展性，既可以包容不同厂类型的产品，便于升级换代，使整个智能化系统可以随着技术的发展与进步，不断得到充实、完善、改
28、进和提高，并在预埋和主干敷设上留有冗余，以便于将来的扩展。 安全性和可靠性智能化系统必须具有高度的安全性、可靠性和稳定性，包括系统自身安全和信息传递的安全，以及运行的可靠性。 服务性和便利性强调以人为本的设计思想，适应多功能、外向型的需求，对于来自本项目内外的各种信息进行收集、处理、存储、传输、检索、查询，为本项目的使用者和管理者提供有效的信息和充分的证据。 可维护性本工程智能化系统要具备故障诊断和分析工具，能帮助维护人员迅速判断故障原因，并具备有效的维护工具和系统自恢复工具，能保证及时准确排除故障。安防系统同时具备有一定的远程诊断和维护能力。 经济性在符合规范要求，实现先进性和可靠性的前提下
29、，达到较高的性能价格比以及经济的优化设计。设备选型和系统设计要在确保用户需求、系统集成要求的前提下具有良好的性价比。充分考虑各类产品的性能价格比，对关键性的产品应以性能的先进性为主要考虑因素，以提高系统的整体水平，对非关键性产品则以实用性为主）。1.6.2 项目特性设计原则（根据项目特性描述）。第2章 楼宇自控系统2.1 系统概述2.1.1 常规系统概述 楼宇自控系统的建设需要充分体现技术的先进性、系统的专业性、功能的复杂性、投资的可行性、建设的实用性等弱电系统建设所特有的专业要求，确保项目建设的顺利实施和按期正常运行。楼宇设备控制系统应能自动接收各控制器上传的统计信息及设备状态信息（正常、故
30、障及报警），并能记录、打印、分析和管理。可完成功能集成，实现与智能照明、监控和报警等系统的接口和联动功能，能与其他相关的工作站进行接口，配合集成商建成功能完善的物业管理中心。根据综合医院工程的特点，采用楼宇设备控制系统来实现对各项设备的管理，并实现实行全时间的自动监测和控制，并同时收集、记录、保存及管理有关系统的重要信息及数据，达到提高运行效率，保证特殊生产环境需要，节省能源10%，节省人力，最大限度安全延长设备寿命的目的。综合医院工程的楼宇自控系统主要考虑对该大楼的机电设备，如中央空调系统、通风系统、公共照明系统、给排水系统、电梯系统和变配电系统等进行监控和管理。BA系统中央站设在xxxxx
31、，上述各系统由中央控制站统一管理，协调运作。2.1.2 项目特系统概述（根据项目特性描述）。2.2 需求分析2.2.1 系统常规需求楼宇自控系统的建设需要充分体现技术的先进性、系统的专业性、功能的复杂性、投资的可行性、建设的实用性等弱电系统建设所特有的专业要求，确保项目建设的顺利实施和按期正常运行。楼宇设备控制系统应能自动接收各控制器上传的统计信息及设备状态信息（正常、故障及报警），并能记录、打印、分析和管理。可完成功能集成，实现与智能照明、监控和报警等系统的接口和联动功能，能与其他相关的工作站进行接口，配合集成商建成功能完善的物业管理中心。根据本工程的特点，采用楼宇设备控制系统来实现对各项设
32、备的管理，并实现实行全时间的自动监测和控制，并同时收集、记录、保存及管理有关系统的重要信息及数据，达到提高运行效率，保证特殊生产环境需要，节省能源10%，节省人力，最大限度安全延长设备寿命的目的。 可靠性系统具备长期和稳定的工作能力。在设计上充分体现分散控制、集中管理的特点，保证每个子系统都能独立控制，同时在中央工作站上又能做到集中管理，使得整个系统的结构完善、性能可靠。系统当中的各级别设备都可独立完成操作，即在同一时刻组成不同级别的集散系统（或不同级别的结构组织形式），使用界面非常亲切，其全套楼宇自控产品、统一的生产管理体系保证了系统的配套性，同时使系统可靠性大为增加。 先进性在网络扩展方面
33、提供了强大的功能，可与其他厂家的系统或产品（包括各种形式PLC，消防系统等）联接。网络结构的开放性和兼容性，确保了它和先进通讯技术结合的能力，并且保证系统结构在产品更新换代时的延续性。 经济性结构形式为模块化，控制方式极其灵活，控制层的维护和扩展极为方便。使得楼宇管理系统可以很方便地扩展，节省初期投资，系统各部分可分别随调试完成投入使用。2.2.2 系统特性需求（根据项目有针对性描述）。2.3 总体设计2.3.1 拓扑结构2.3.2 设计说明设计综合医院项目的楼宇自控系统，主要基于以下考虑：1) 产品品质的考虑对建筑品质的追求无疑是建筑建设的主要目标。设计的方案能够增强住户的舒适性和安全性，并
34、优化楼宇设施的管理，提高能源效率。系统做到可靠性、实用性、经济性，并具有可扩展性。2) 产品的先进性、适用性系统所配置的网络结构采用星型网络构架，中央控制工作站与现场控制器之间或各个现场控制器之间，均能在同层网络上直接进行通讯。楼控系统中央管理软件操作系统采用Windows操作系统，配有相关系统软件和开发软件。系统软件由模块化的功能模块组成为便于系统扩展。系统应提供图形化编程工具，用图形化的操作方法设计控制顺序，编制符合现场要求的应用控制程序。系统应具有多种操作权限级别和用户口令，只有经过授权的操作人员才能完成系统有关程序和运行参数的增/删和修改。集中监控和管理机电设备的工作状态，及时诊断、显
35、示设备的故障，进行报警、存储、统计和打印。现场数字控制器(DDC)具有独立的工作能力。2.4 系统设计说明2.4.1 空调机组2.4.1.1 常规的控制策略及控制点位（模板库选用适用本项目的文案）。空调机组为两管制机组。1) 控制对象：电动调节冷热水阀、风机启停、新风回风调节风阀。2) 检测内容：空气过滤器堵塞信号、风机状态、故障及手/自动状态、回风温湿度等。3) 联锁运行：新回风风阀、调节水阀与风机启停联动。4) 报警保护机制：空气过滤器两侧压差超过设定值时自动报警；风机运行发生故障时自动报警并停机。5) 控制方法：根据回风温度的实际值与设定值来调节水阀。2.4.1.2 特性的控制策略及控制
36、点位（根据项目有针对性描述）。2.4.2 新风机组2.4.2.1 常规的控制策略及控制点位（模板库选用适用本项目的文案）。本项目中新风机组都是两管制机组，主要是为房间空间提供处理后的新风。1) 控制对象：电动调节冷热水阀、风机启停、新风开关风阀。2) 检测内容：空气过滤器堵塞信号、风机状态、故障及手/自动状态、送风温湿度等。 3) 联锁运行：新风风阀、调节水阀、风机启停联动。4) 报警保护机制：空气过滤器两侧压差超过设定值时自动报警；风机运行发生故障时自动报警并停机。5) 控制方法：根据送风温度的实际值与设定值来调节水阀。2.4.2.2 特性的控制策略及控制点位（根据项目有针对性描述）。2.4
37、.3 送排风系统2.4.3.1 常规的控制策略及控制点位（模板库选用适用本项目的文案）。1) 控制对象：风机.2) 检测内容：风机状态、故障及手/自动状态。3) 控制方法：对风机进行自动启、停控制并监测运行状态。按照预先排定的工作程序表启停机组。4) 联锁运行：对送排风机联锁（或各自独立手动强制）启停；5) 报警保护机制：风机运行发生故障时自动报警并停机。2.4.3.2 特性的控制策略及控制点位（根据项目有针对性描述）。2.4.4 电梯系统2.4.4.1 常规的控制策略及控制点位（模板库选用适用本项目的文案）。1) 电梯系统的检测：对电梯的运行状态、故障及手/自动状态、上/下行状态进行监视。2
38、.4.4.2 特性的控制策略及控制点位（根据项目有针对性描述）。2.4.5 照明系统2.4.5.1 常规的控制策略及控制点位（模板库选用适用本项目的文案）。1) 照明系统的监控：对照明回路的运行状态、故障及手/自动状态监视和启停控制通过回路控制箱（柜）的干结点完成。2.4.5.2 特性的控制策略及控制点位（根据项目有针对性描述）。2.4.6 冷水机组的控制2.4.6.1 常规的控制策略及控制点位（模板库选用适用本项目的文案）。控制方式：1) 根据冷冻水供，回水温度和供水流量测量值，自动计算建筑空调实际所需冷负荷量。2) 根据建筑所需冷负荷及压差旁通阀开度，自动调整冷水机组运行台数，达到最佳节能
39、目的。3) 启动：冷却塔蝶阀开启，冷却水蝶阀开启，开冷却水泵，冷冻水蝶阀开启，开冷冻水泵，开冷水机组。4) 停止：停冷水机组，关冷冻泵，关冷冻水蝶阀，关冷却水泵，关冷却水蝶阀，关冷却塔风机，蝶阀。5) 根据冷冻水供回水压差，自动调节旁通调节阀，维持供水压差恒定。6) 根据冷却水温度，自动控制冷却塔风机的启停台数。7) 水泵启动后，水流开关检测水流状态，如故障则自动停机水泵运行时如发生故障，备用泵自动投入运行。2.4.6.2 特性的控制策略及控制点位（根据项目有针对性描述）。2.4.7 风机盘管控制2.4.7.1 常规的控制策略及控制点位（模板库选用适用本项目的文案）。1) 联网控制，本控制系统
40、每套包括一风机盘管控制器和一电动二通阀；2) 由温控器内置式温度传感器测得的实际房间温度和人工调整温控器上房间温度设定点的差值，自动开关电动二通水阀，使房间温度等于设定值；3) 人工调整温控器上风机三速开关和设备启停。4) 采用联网型温控器可以实现控制中心对风机盘管工作状态进行控制，在办公区采用温控器可以实现定时启停风机盘管，可以由控制中心强制设定房间温度，从而实现最大程度的节约能耗。在诊室等办公区，联网型温控器可以与办公区的使用关联起来。当上班前，系统会自动控制相应房间的温控器使其进入节能工作方式，工作中，可以按个人的意愿随意调节温度，下班则进入关闭模式 。5) 温控器工作原理：温控器依据设
41、定的工作状态、风速及温度，根据当前的环境温度，控制中央空调末端风机及电动水阀的开关，从而达到控制室温的目的。6) 应能够通过带网络控制接口的风机盘管系统实现在控制中心设定和控制盘管工作状态。系统采用分散控制、集中管理的结构。系统通过对风机盘管的控制，控制出风量及温度设定值：根据实际施用情况起动风机，达到节省电量、水量，以求达到更高的经济效益。2.4.7.2 特性的控制策略及控制点位（根据项目有针对性描述）。2.4.8 环境质量监测系统2.4.8.1 常规的控制策略及控制点位（模板库选用适用本项目的文案）。1) CO2：系统可监测医院大人流量区域的CO2浓度，具备有害气体自动报警功能。 2) 空
42、调联动功能：空气监测系统会根据医院功能区内的CO2浓度数据对空调设备下达指令。2.4.8.2 特性的控制策略及控制点位（根据项目有针对性描述）。2.4.9 第三方接口2.4.9.1 常规的控制策略及控制点位（模板库选用适用本项目的文案）。1) 电梯系统高阶接口2) 冷热源系统高阶接口3) 智能照明系统高阶接口4) 变配电系统高阶接口2.4.9.2 特性的控制策略及控制点位（根据项目有针对性描述）。2.5 系统点表 附后。第3章 综合布线系统3.1 系统概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连
43、接起来，同时也使这些设备与外部通信网络相连的综合布线。它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。综合布线由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。本医院设计较多数据点来满足医疗、急救、教学、科研、预防保健及突发公共卫生事件救治为一体的综合性医院建设，六类UTP线缆及配套设备材料构成了内部千兆数据交换的线路基础。综合布线系统主要为用户提供网络、语音、信息发布等接入点位，以及室内和主干线路传输的敷设。3.2 需求分析本项目综合布线系统主要为医院的管理、医疗、急救、教学、科研、预防保健及突发公共卫生事件救治等提供网络、语音和无线网络的接入点位。根据本项目的定位为三级甲等医院，本次布线设计中网络点和语音点均采用六类UTP线作为系统传输线缆，配合采用相应的配线设备和材料，确保前端数据达到“千兆到桌面”的线路要求。同时为内网核心热备做好线路设计
