生态工程施工检验与评定标准.doc

资源描述

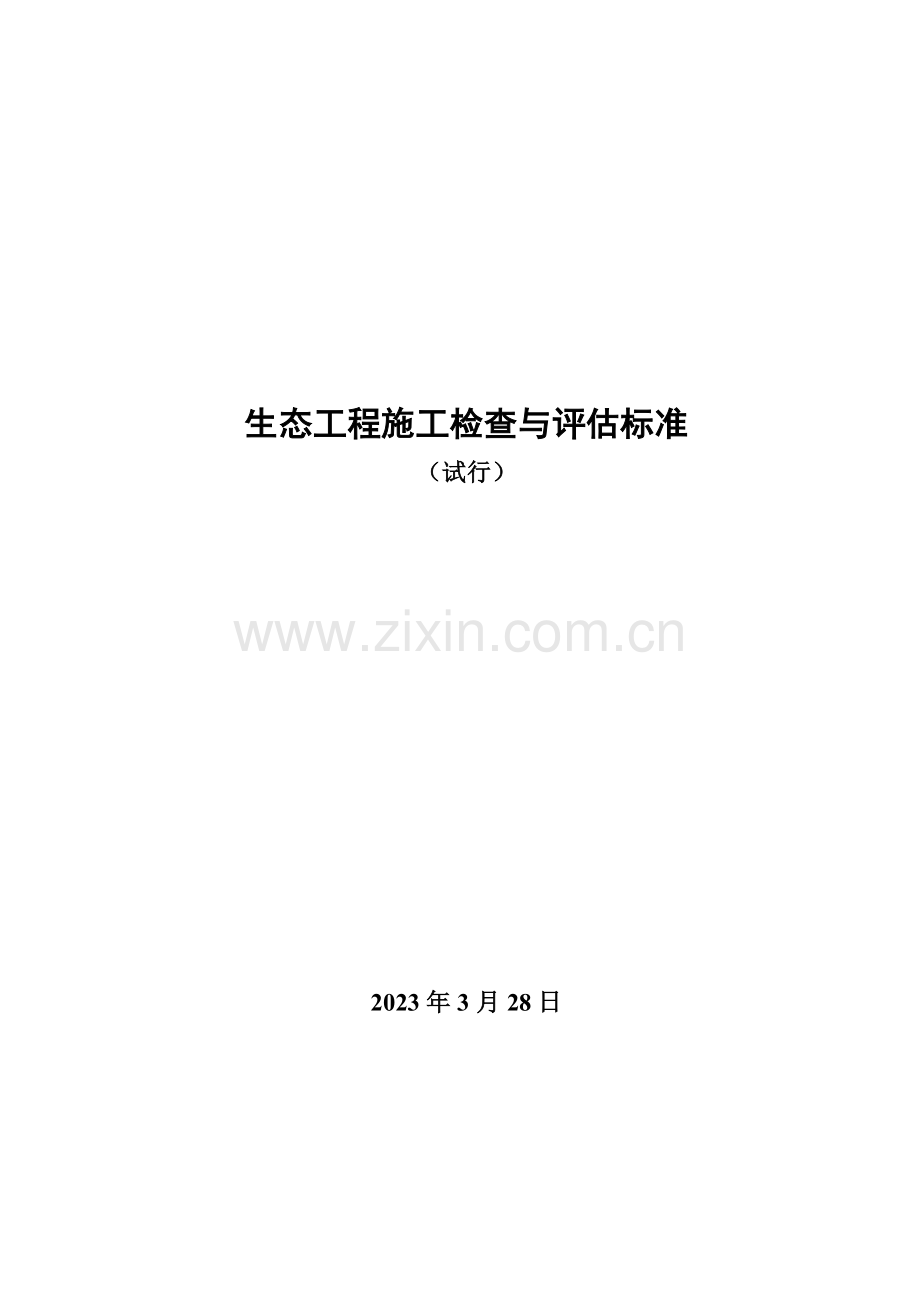

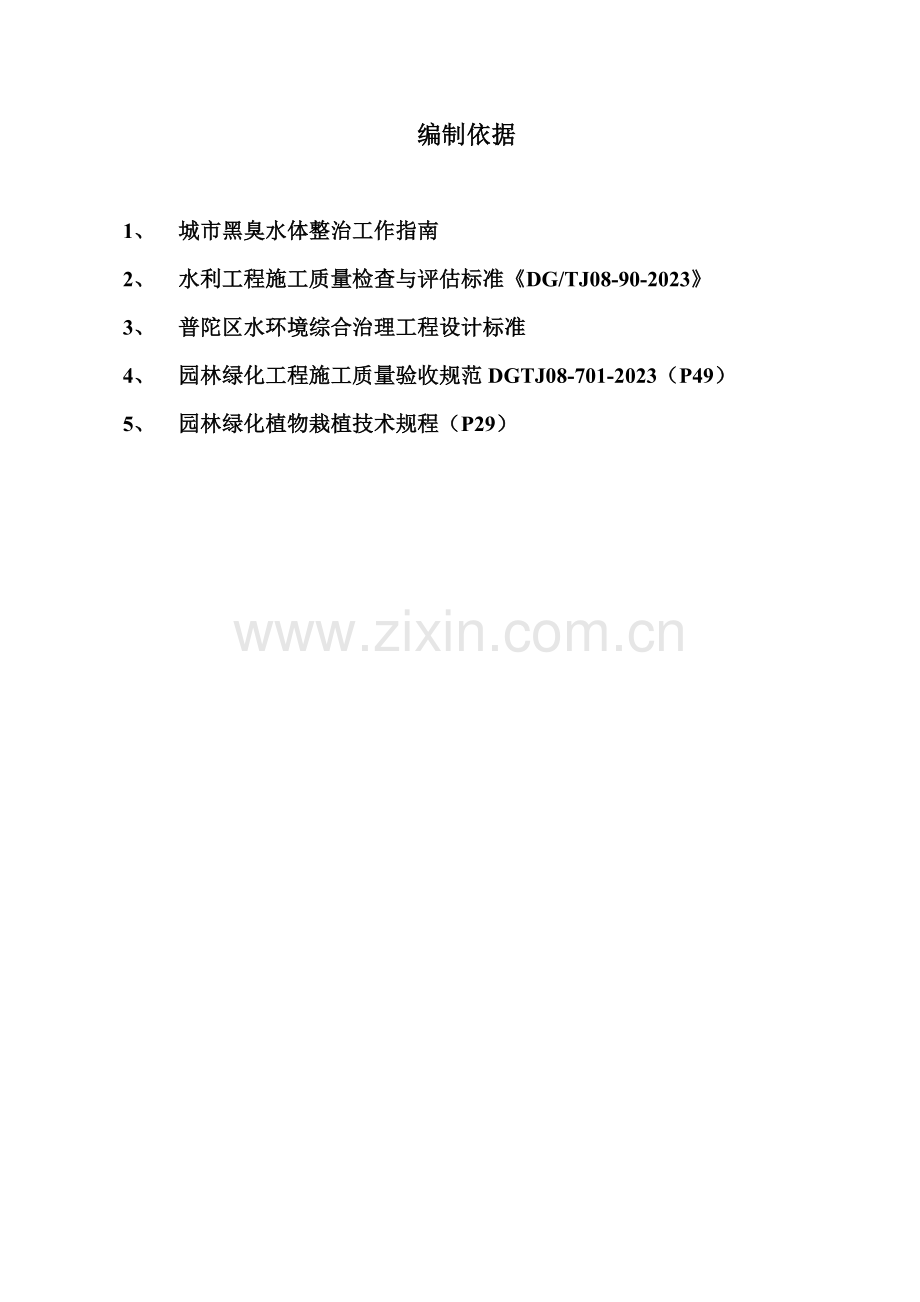

生态工程施工检查与评估标准（试行） 2023年3月28日编制依据 1、城市黑臭水体整治工作指南 2、水利工程施工质量检查与评估标准《DG/TJ08-90-2023》 3、普陀区水环境综合治理工程设计标准 4、园林绿化工程施工质量验收规范DGTJ08-701-2023（P49） 5、园林绿化植物栽植技术规程（P29）目录 1、生物基安装 2、生态浮床制作 3、生态浮床安装 4、微生物投放 5、曝气装置（推流、喷泉、太阳能、微孔） 6、水生植物种植（挺水植物、沉水植物、浮水植物） 7、污水解决廊道检查与评估依据标准 1、生物基安装项类检查项目质量标准或允许偏差检测频率检测方法范围点数主控项目生物基、浮球及连接材料品种、规格、性能、外观等应符合设计规定全数检查查看质保资料，观测，目测一般项目安装数量符合设计规定全数检查计数浮球连接牢固、美观全数检查安装位置 ±2m 区 2 2、生态浮床制作项类检查项目质量标准或允许偏差检测频率检测方法范围点数主控项目管材、连接网、生物挂膜、浮盘等原材品种、规格、性能、外观等应符合设计规定全数检查查看质保资料一般项目框架连接接口接口连接牢固、无空隙全数检查连接网牢固、紧绷、网格尺寸满足设计规定全数检查卷尺生物挂膜牢固性绑扎牢固全数检查数量不小于设计规定全数检查间距排列均匀全数检查卷尺浮盘安装牢固性满足设计规定全数检查数量不小于设计规定全数检查计数框架几何尺寸符合设计规定全数检查卷尺 3、生态浮床的安装项类检查项目质量标准或允许偏差检测频率检测方法范围点数主控项目原材、成品、半成品质量规格、性能、尺寸、外观等满足设计规定全数检查查看质保资料浮床拼装的牢固性满足设计规定全数检查固定装置的牢固性满足设计规定全数检查一般项目浮床的安装位置 ±2m 每套 1 浮床的安装尺寸满足设计规定全数检查卷尺观感线型外形满足设计规定，线形美观全数检查目测 4、微生物投放项类检查项目质量标准或允许偏差检测频率检测方法范围点数主控项目微生物品种、性能符合设计规定每批全数检查查看质保资料投放量 +5% 区域 1 称重一般项目投放位置符合设计规定区域 1 目测 5、曝气装置（推流、喷泉、太阳能、微孔）项类检查项目质量标准或允许偏差检测频率检测方法范围点数主控项目曝气机、固定桩、动力装置原材、构配件、设备等材质、规格、性能参数等满足设计规定全数检查查看质保资料固定桩桩顶标高 ±200 每根 1 水准仪测量一般项目曝气设备安装标高满足设计规定每套 1 水准仪太阳能动力装置安装位置、角度满足设计规定全数检查外接电源动力装置外接电源位置、电源满足设计规定全数检查仪表测试启动方式符合设计规定全数检查控制柜满足设计规定全数检查防护装置防护罩、网、栏符合设计规定全数检查电缆连接满足设计规定全数检查接地装置符合设计规定全数检查 6、水生植物种植项类检查项目质量标准或允许偏差检测频率检测方法范围点数主控项目季节性符合设计规定全数检查品种符合设计规定全数检查一般项目规格符合设计规定全数检查位置符合设计规定全数检查面积满足设计规定全数检查数量符合设计及规范规定全数检查现场计数种植水位挺水类种植水深在0.3m内全数检查直尺沉水类种植水深在1.5m内全数检查直尺浮水类满足设计规定全数检查 7、污水解决廊道项类检查项目质量标准或允许偏差检测频率检测方法范围点数主控项目管材、浮盘、生物载体、连接网等原材、构配件品种、规格、性能、外观等应符合设计规定全数检查屏障固定方式和牢固性满足设计规定全数检查一般项目框架连接接口接口连接牢固、无空隙全数检查连接网牢固、紧绷、网格尺寸满足设计规定全数检查卷尺扣件安装符合设计规定全数检查微生物载体牢固性绑扎牢固全数检查数量不小于设计规定全数检查计数间距排列均匀全数检查浮盘安装牢固性满足设计规定全数检查数量不小于设计规定全数检查计数屏障几何尺寸符合设计规定全数检查卷尺附录配套表式单元工程施工质量评估表（生物基安装）生态-评-01 单位工程名称分部工程名称单元工程名称单元工程量、部位施工单位施工日期自年月日至年月日项类检查项目质量标准或允许偏差（mm）检查结果或实测值主控项目 1 生物基、浮球及连接材料品种、规格、性能、外观等应符合设计规定一般项目 1 安装数量符合设计规定 2 浮球连接牢固、美观 3 安装位置 ±2m 检查结果主控项目主控项目质量标准一般项目共实测点，其中合格点，合格率 % 单元工程质量等级评估施工单位自评意见：附：施工记录、图表份质检员：项目经理：年月日质量等级监理单位复核意见：监理工程师：年月日质量等级单元工程施工质量评估表（生态浮床制作）生态-评-02 单位工程名称分部工程名称单元工程名称单元工程量、部位施工单位施工日期自年月日至年月日项类检查项目质量标准或允许偏差（mm）检查结果或实测值主控项目 1 管材、连接网、生物挂膜、浮盘等原材品种、规格、性能、外观等应符合设计规定一般项目 1 框架连接接口接口连接牢固、无空隙 2 连接网牢固、紧绷、网格尺寸满足设计规定 3 生物挂膜牢固性绑扎牢固数量不小于设计规定间距排列均匀 4 浮盘安装牢固性满足设计规定数量不小于设计规定 5 框架几何尺寸符合设计规定检查结果主控项目主控项目质量标准一般项目共实测点，其中合格点，合格率 % 单元工程质量等级评估施工单位自评意见：附：施工记录、图表份质检员：项目经理：年月日质量等级监理单位复核意见：监理工程师：年月日质量等级单元工程施工质量评估表（生态浮床安装）生态-评-03 单位工程名称分部工程名称单元工程名称单元工程量、部位施工单位施工日期自年月日至年月日项类检查项目质量标准或允许偏差（mm）检查结果或实测值主控项目 1 原材、成品、半成品质量规格、性能、尺寸、外观等满足设计规定 2 浮床拼装的牢固性满足设计规定 3 固定装置的牢固性满足设计规定一般项目 1 浮床的安装位置 ±2m 2 浮床的安装尺寸满足设计规定 3 观感线型外形满足设计规定，线形美观检查结果主控项目主控项目质量标准一般项目共实测点，其中合格点，合格率 % 单元工程质量等级评估施工单位自评意见：附：施工记录、图表份质检员：项目经理：年月日质量等级监理单位复核意见：监理工程师：年月日质量等级单元工程施工质量评估表（微生物投放）生态-评-04 单位工程名称分部工程名称单元工程名称单元工程量、部位施工单位施工日期自年月日至年月日项类检查项目质量标准或允许偏差（mm）检查结果或实测值主控项目 1 微生物品种、性能符合设计规定一般项目 1 投放位置符合设计规定 2 投放量 +5% 检查结果主控项目主控项目质量标准一般项目共实测点，其中合格点，合格率 % 单元工程质量等级评估施工单位自评意见：附：施工记录、图表份质检员：项目经理：年月日质量等级监理单位复核意见：监理工程师：年月日质量等级单元工程施工质量评估表（曝气装置—推流、喷泉、太阳能、微孔）生态-评-05 单位工程名称分部工程名称单元工程名称单元工程量、部位施工单位上海汀滢环保科技有限公司施工日期自年月日至年月日项类检查项目质量标准或允许偏差（mm）检查结果或实测值主控项目 1 曝气机、固定桩、动力装置原材、构配件、设备等材质、规格、性能参数等满足设计规定 2 固定桩桩顶标高 ±200 一般项目 1 曝气设备安装标高满足设计规定 2 太阳能动力装置安装位置、角度满足设计规定 3 外接电源动力装置外接电源位置、电源满足设计规定启动方式符合设计规定控制柜满足设计规定防护装置防护罩、网、栏符合设计规定电缆连接满足设计规定接地装置符合设计规定检查结果主控项目主控项目质量标准一般项目共实测点，其中合格点，合格率 % 单元工程质量等级评估施工单位自评意见：附：施工记录、图表份质检员：项目经理：年月日质量等级监理单位复核意见：监理工程师：年月日质量等级单元工程施工质量评估表（水生植物种植—挺水类、沉水类、浮水类）生态-评-06 单位工程名称分部工程名称单元工程名称单元工程量、部位施工单位上海汀滢环保科技有限公司施工日期自年月日至年月日项类检查项目质量标准或允许偏差（mm）检查结果或实测值主控项目 1 季节性符合设计规定 2 品种符合设计规定一般项目 1 规格符合设计规定 2 位置符合设计规定 3 面积满足设计规定 4 数量满足设计规定 5 种植水位挺水类种植水深在0.3m内沉水类种植水深在1.5m内浮水类满足设计规定检查结果主控项目主控项目质量标准一般项目共实测点，其中合格点，合格率 % 单元工程质量等级评估施工单位自评意见：附：施工记录、图表份质检员：项目经理：年月日质量等级监理单位复核意见：监理工程师：年月日质量等级单元工程施工质量评估表（污水解决廊道）生态-评-07 单位工程名称分部工程名称单元工程名称单元工程量、部位施工单位施工日期自年月日至年月日项类检查项目质量标准或允许偏差（mm）检查结果或实测值主控项目 1 管材、浮盘、生物载体、连接网等原材、构配件品种、规格、性能、外观等应符合设计规定 2 屏障固定方式和牢固性满足设计规定一般项目 1 框架连接接口接口连接牢固、无空隙 2 连接网牢固、紧绷、网格尺寸满足设计规定 3 扣件安装符合设计规定 4 微生物载体牢固性绑扎牢固数量不小于设计规定间距排列均匀 5 浮盘安装牢固性满足设计规定数量不小于设计规定 6 屏障几何尺寸符合设计规定检查结果主控项目主控项目质量标准一般项目共实测点，其中合格点，合格率 % 单元工程质量等级评估施工单位自评意见：附：施工记录、图表份质检员：项目经理：年月日质量等级监理单位复核意见：监理工程师：年月日质量等级
