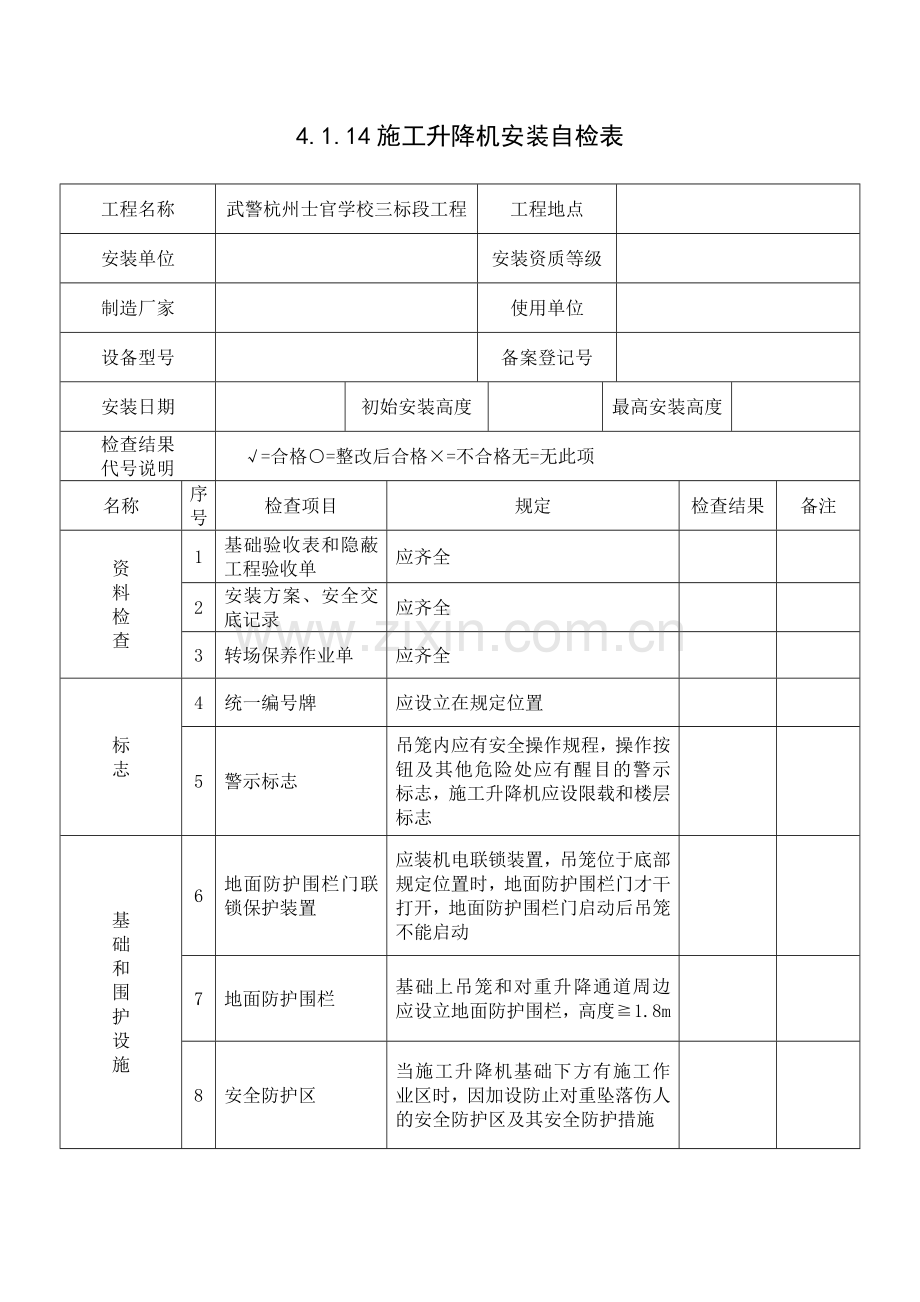

1、4.1.14施工升降机安装自检表工程名称武警杭州士官学校三标段工程工程地点安装单位安装资质等级制造厂家使用单位设备型号备案登记号安装日期初始安装高度最高安装高度检查结果代号说明=合格=整改后合格=不合格无=无此项名称序号检查项目规定检查结果备注资料检查1基础验收表和隐蔽工程验收单应齐全2安装方案、安全交底记录应齐全3转场保养作业单应齐全标志4统一编号牌应设立在规定位置5警示标志吊笼内应有安全操作规程,操作按钮及其他危险处应有醒目的警示标志,施工升降机应设限载和楼层标志基础和围护设施6地面防护围栏门联锁保护装置应装机电联锁装置,吊笼位于底部规定位置时,地面防护围栏门才干打开,地面防护围栏门启动后

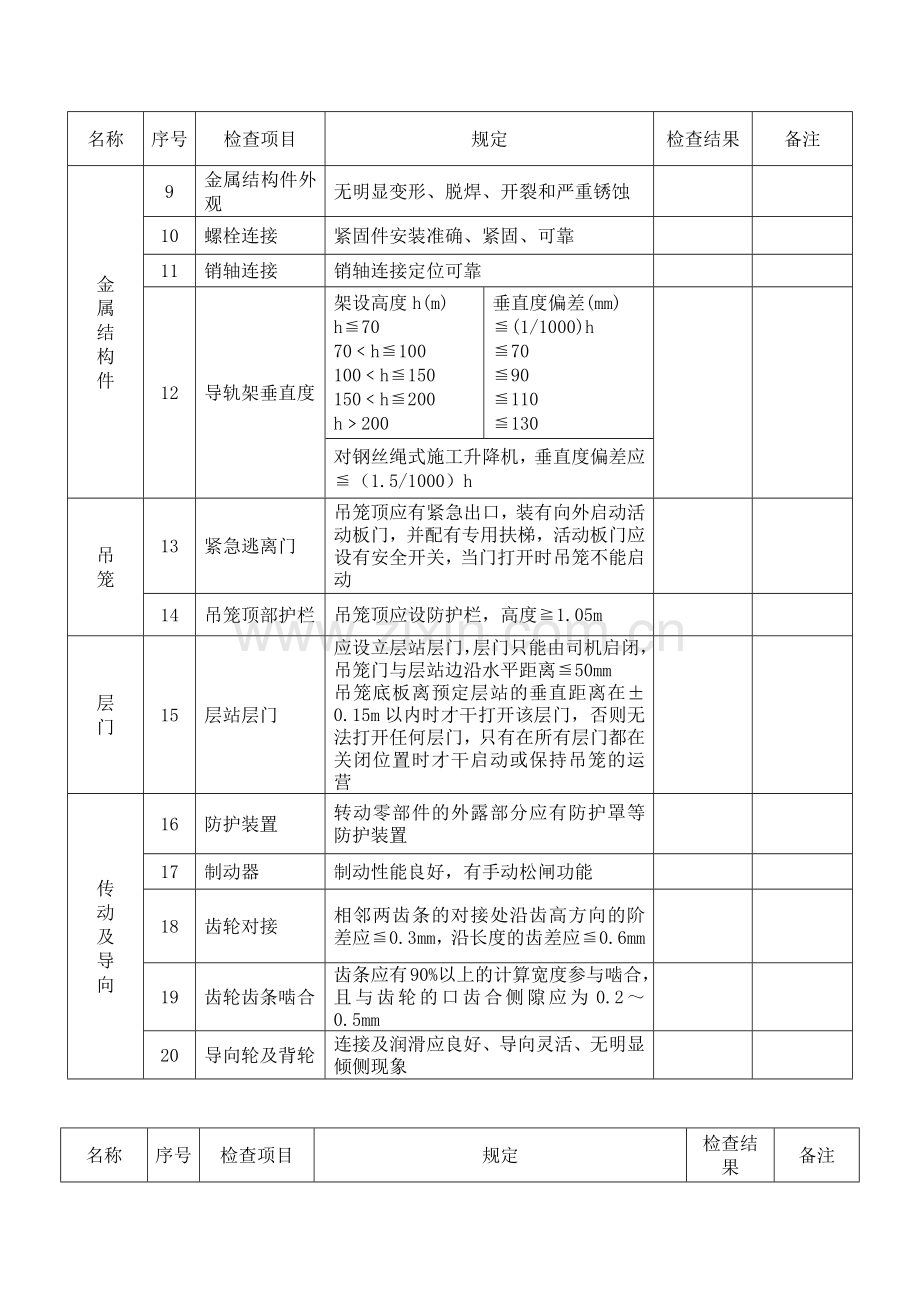

2、吊笼不能启动7地面防护围栏基础上吊笼和对重升降通道周边应设立地面防护围栏,高度1.8m8安全防护区当施工升降机基础下方有施工作业区时,因加设防止对重坠落伤人的安全防护区及其安全防护措施名称序号检查项目规定检查结果备注金属结构件9金属结构件外观无明显变形、脱焊、开裂和严重锈蚀10螺栓连接紧固件安装准确、紧固、可靠11销轴连接销轴连接定位可靠12导轨架垂直度架设高度h(m)h7070h100100h150150h200h200垂直度偏差(mm)(1/1000)h7090110130对钢丝绳式施工升降机,垂直度偏差应(1.5/1000)h吊笼13紧急逃离门吊笼顶应有紧急出口,装有向外启动活动板门,并
3、配有专用扶梯,活动板门应设有安全开关,当门打开时吊笼不能启动14吊笼顶部护栏吊笼顶应设防护栏,高度1.05m层门15层站层门应设立层站层门,层门只能由司机启闭,吊笼门与层站边沿水平距离50mm吊笼底板离预定层站的垂直距离在0.15m以内时才干打开该层门,否则无法打开任何层门,只有在所有层门都在关闭位置时才干启动或保持吊笼的运营传动及导向16防护装置转动零部件的外露部分应有防护罩等防护装置17制动器制动性能良好,有手动松闸功能18齿轮对接相邻两齿条的对接处沿齿高方向的阶差应0.3mm,沿长度的齿差应0.6mm19齿轮齿条啮合齿条应有90%以上的计算宽度参与啮合,且与齿轮的口齿合侧隙应为0.20.
4、5mm20导向轮及背轮连接及润滑应良好、导向灵活、无明显倾侧现象名称序号检查项目规定检查结果备注附着装置21附着装置应采用原厂制作,型式与说明书要相符22附着间距应符合使用说明书规定或设计规定23自由端高度应符合使用说明书规定24与构筑物连接应牢固可靠安全装置25防坠安全器只能在有效标定期限内使用(应提供检测合格证)26防松绳开关对重应可靠设立防松绳开关,该开关为非自动复位型27安全钩最高一对安全钩应处在最低驱动轮之下28上限位安装位置:提高机速度0.8(m/s)时,留有上部安全距离1.8(m),0.8(m/s)时,留有上部安全距离应1.8+0.122(m)29上极限开关极限开关应为非自动复位
5、型,动作时能切断总电源,动作后须手动复位才干使吊笼启动30越程距离上限位和上极限开关之间的越程距离应0.15m31下限位安装位置:应在吊笼制停时,距下极限开关一定距离32下极限开关在正常工作状态下,吊笼碰到缓冲器之前,下极限开关应一方面动作33超载检测装置应配备超载检测装置,在吊笼内载荷超过额定载重量10%以上时给出清楚信号,并阻止启动超载检测数据断电应能保存名称序号检查项目规定检查结果备注电气系统34急停开关应在便于操作处装设非自行复位的急停开关35绝缘电阻电动机及电器元件(电子元器件部分除外)的对地绝缘电阻应0.5M;电气线路的对地绝缘电阻应1M36接地保护电动机和电气设备金属外壳均应接地
6、,接地电阻为437失压、零位保护灵敏、对的38电气线路排列整齐、接地、零线分开39相序保护装置应设立40通信联络装置应设立41电缆与电缆导向电缆应完好无破损,电缆导向架按规定设立对重和钢丝绳42钢丝绳应规格对的,且未达成报废标准43对重安装应按使用说明书规定设立44对重导轨接缝平整、导向良好45钢丝绳端部固结应采用可靠方法,连接或固定,不得采用U型螺栓钢丝绳夹自检结论:检查人签字:检查日期:年月日注:对不符合规定的项目应在备注栏具体说明,对规定量化的参数应填实测值。4.1.15施工升降机安装验收表工程名称武警杭州士官学校三标段工程工程地址设备型号备案登记号制造厂家出厂编号出厂日期安装高度安装单
7、位安装日期检查结果代号说明=合格=整改后合格=不合格无=无此项检查项目序号内容规定检查结果备注重要部件1导轨架、附墙架连接安装齐全、牢固,位置对的2螺栓拧紧力矩达成技术规定,开口销完全撬开3导轨架安装垂直度满足规定4结构件无变形、开焊、裂纹5对重导轨符合使用说明书规定传动系统6钢丝绳规格对的,未达成报废标准7钢丝绳固定和编结符合标准规定8各部位滑轮转动灵活、可靠,无卡阻现象9齿条、齿轮、曳引轮符合标准规定,保险装置可靠10各机构转动平稳、无异常响声11各润滑点润滑良好、润滑油牌号对的12制动器、离合器动作灵活可靠电气系统13供电系统正常,额定电压值偏差5%14接触器、继电器接触良好15仪表、照
8、明、报警系统完好可靠16控制、操纵装置动作灵活、可靠17各种电器安全保护装置齐全、可靠18电气系统对导轨架的绝缘电阻应0.5M19接地电阻应4检查项目序号内容和规定检查结果备注安全系统20防坠安全器在有效标定期限内21防坠安全器灵敏可靠22超载保护装置灵敏可靠23上、下限位开关灵敏可靠24上、下极限开关灵敏可靠25急停开关灵敏可靠26安全钩完好27额定载重量标牌牢固清楚28地面防护围栏门、吊笼门机电联锁灵敏可靠试运营29空载双吊笼施工升降机应分别对两个吊笼进行试运营。试运营中吊笼应启动、制动正常,运营平稳,无异常现象30额定载重量31110%额定载重量坠落实验32吊笼制动后,结构及连接件应无任
9、何损坏或永久变形,且制动距离应符合规定验收结论:总承包单位(盖章)验收日期:年月日总承包单位参与人员签字使用单位参与人员签字安装单位参与人员签字监理单位参与人员签字租赁单位参与人员签字注:1、新安装的施工升降机及在用的施工升降机应至少每3个月进行一次额定载重量的坠落实验;新安装及大修后的施工升降机应作125%额定载重量试运营。2、对不符合规定的项目应在备注栏具体说明,对规定量化的参数应填实测值。4.1.16施工升降机每日使用前检查表工程名称武警杭州士官学校三标段工程使用单位设备型号备案登记号安装单位检查日期年月日检查结果代号说明合格=整改后合格=不合格无=无此项序号检查项目检查结果备注1外电源
10、箱总开关、总接触器正常2地面防护围栏门及机电联锁正常3吊笼、吊笼门和机电联锁操作正常4吊笼顶紧急逃离门正常5吊笼及对重通道无障碍物6钢丝绳连接、固定情况正常、各曳引钢丝绳松紧一致7导轨架连接螺栓无松动、缺失8导轨架及附墙架无异常移动9齿轮、齿条啮合正常10上、下限位开关正常11极限限位开关正常12电缆导向架正常13制动器正常14电机和变速箱无异常发热及噪声15急停开关正常16润滑油无泄漏17警报系统正常18地面防护围栏内及吊笼顶无杂物发现问题:维修情况:司机署名:4.17施工升降机月度安全检查表设备型号武警杭州士官学校三标段工程备案登记编号工程名称工程地点制造厂家出厂编号出厂日期安装高度安装单
11、位使用单位检查结果代号说明=合格=整改后合格=不合格无=无此项名称序号检查项目规定检查结果备注标志1统一编号牌应设立在规定位置2警示标志吊笼内应有安全操作规程,操作按钮及其他危险处应有醒目的警示标志,施工升降机应设限载和楼层标志基础和围护设施3地面防护围栏门机电联锁保护装置应装机电联锁装置,吊笼位于底部规定位置时,地面防护围栏门才干打开,地面防护围栏门启动后吊笼不能启动4地面防护围栏基础上吊笼和对重升降通道周边应设立防护围栏,地面防护围栏高1.8m5安全防护区当施工升降机基础下方有施工作业区时,应加设对重坠落伤人的坠落防护区及其安全防护装置6电缆收集筒固定可靠、电缆能对的导入7缓冲弹簧应完好金
12、属结构件8金属结构件外观无明显变形、脱焊、开裂和锈蚀9螺栓连接紧固件安装准确、紧固、可靠10销轴连接销轴连接定位可靠11导轨架垂直度架设高度h(m)h7070h100100h150150h200h200垂直度偏(mm)(1/1000)h7090110130对钢丝绳式施工升降机,垂直度偏差应(1.5/1000)h名称序号检查项目规定检查结果备注吊笼及层门12紧急逃离门应完好13吊笼顶部护栏应完好14吊笼门启动正常,机电联锁有效15层门应完好传动及导向16防护装置转动零部件的外露部分应有防护罩等防护装置17制动器制动性能良好,手动松闸功能正常18齿轮齿条啮合齿条应有90%以上的计算宽度参与啮合,且
13、与齿轮的合侧隙应为0.20.5mm19导向轮及背轮连接及润滑应良好、导向灵活、无明显倾侧现象20润滑无漏油现象附着装置21附墙架应采用配套标准产品22附着间距应符合使用说明书规定23自由端高度应符合使用说明书规定24与构筑物连接应牢固可靠安全装置25防坠安全器应在有效标定期限内使用26防松绳开关应有效27安全钩应完好有效28上限位安装位置:提高机速度0.8(m/s)时,留有上部安全距离应1.8(m),0.8(m/s)时,留有上部安全距离应1.8+0.12(m)29上极限开关极限开关应为非自动复位型,动作时能切断总电源,动作后须手动复位才干使吊篮启动30下限位应完好有效31越程距离上限位和上极限
14、开关之间的越程距离应0.15m32下极限开关应完好有效33紧急逃离门安全开关应有效34急停开关应有效35超载检测装置应灵敏有效名称序号检查项目规定检查结果备注电气系统36绝缘电阻电动机及电器元件(电子元器件部分除外)的对地绝缘电阻应0.5M;电气线路的对地绝缘电阻应1M37接地保护电动机和电气设备金属外壳均应接地,接地电阻为438失压、零位保护应有效39电气线路排列整齐,接地、零线分开40相序保护装置应有效41通信联络装置应有效42电缆与电缆导向电缆完好无破损,电缆导向架按规定设立对重和钢丝绳43钢丝绳应规格对的,且未达成报废标准44对重导轨接缝平整、导向良好45钢丝绳端部固结应采用可靠方法,
15、连接或固定,不得采用U型螺栓钢丝绳夹自检结论:产权单位检查人签字:使用单位检查人签字:日期:年月日注:对不符合规定的项目应在备注栏具体说明,对规定量化的参数应填实测值。4.1.18施工升降机交接班登记表工程名称武警杭州士官学校三标段工程使用单位设备型号备案登记号时间年月日时分检查结果代号说明合格=整改后合格=不合格序号检查项目检查结果备注1施工升降机通道无障碍物2地面防护围栏门、吊笼门机电联锁完好3各限位挡板位置无移动4各限位器灵敏可靠5各制动器灵敏可靠6清洁良好7润滑充足8各部件紧固无松动9其他故障及维修记录:交班司机署名:接班司机署名:4.1.19物料提高机基础验收表工程名称武警杭州士官学
16、校三标段工程工程地点富阳富春街道三联村使用单位安装单位设备型号备案登记号序号检查项目检查结论备注1地基承载力不应小于80kPa2基础混凝土强度等级不应小于C30,厚度不应小于300mm3基础表面平整度不大于10mm4预埋螺栓、预埋件位置是否符合说明书规定5基础周边排水措施6基础周边于架空输出线安全距离7地下室顶板为基础的应经设计认可其它需说明的内容:总承包单位参与人员署名使用单位参与人员署名安装单位参与人员署名监理单位参与人员署名验收结论:施工总承包单位(盖章):年月日4.1.20物料提高机安装自检表工程名称武警杭州士官学校三标段工程安装单位工程地址富阳富春街道三联村制造厂家设备型号备案登记编
17、号安装高度出厂编号安装日期出厂日期检查结果代号说明=合格=整改后合格=不合格无=无此项序号检查项目规定检查结果备注1基础工程隐蔽验收记录和混凝土强度报告应齐全2安装方案、安全技术交底应齐全3转场保养记录及结构、性能状况完好登记表应齐全4与输电线路的水平距离应符合规范规定5进出料门联锁装置设立联锁装置。笼门未关闭或启动后吊笼不能启动6围栏门、吊笼两侧围护及顶部结构完好、无破损,变形7杆件无变形,无开焊和严重锈蚀应无变形、开焊、锈蚀8各部件节点螺栓紧固力矩符合规范规定9导轨架及架体垂直度符合规范规定10滑轮导向及缓冲器滑轮导靴、滚轮导向应有防脱保护装置;吊笼底部应设缓冲器11曳引轮及曳引钢丝绳包角
18、不应小于150度,且固定牢固;曳引钢丝绳受力均匀,应有防脱绳保护装置12钢丝绳和绳夹绳夹与绳径规格匹配,紧固有效,数量不应小于3个,间距不应小于绳径6倍,绳夹夹座应安放在长绳一侧序号检查项目规定检查结果备注13附墙架附墙架结构符合说明书规定,自由端高度、附墙架间距6m,且符合设计规定14缆风绳缆风绳的设立组数及位置符合说明书规定,缆风绳与导轨架连接处有防剪切措施;与地锚夹角在450-600之间,与地锚用花篮螺栓连接15电气系统供电系统正常,电源电压380V5%,电气设备绝缘电阻值0.5M,短路保护、过电流保护和漏电保护齐全可靠16安全装置限位器、安装停层装置灵敏可靠,安全越程3m;防坠安全器灵
19、敏可靠应装有超载保护装置应装有停层防坠装置应采用速度触发型的防坠安全器卷扬传动的物料提高机应设防松绳和端绳保护装置自检结论检查人签字(单位盖章):检查日期:年月日4.1.21物料提高机安装验收表工程名称武警杭州士官学校三标段工程安装单位施工单位金磐集团有限公司设备型号出厂编号安装高度出厂日期安装时间验收项目验收内容及规定实测结果结论(合格,不合格)1.基础1)基础承载力符合规定2)基础表面平整度符合说明书规定3)基础混凝土强度等级符合规定4)基础周边有排水设施5)与输电线路的水平距离符合规定2.导轨架1)各标准节无变形,无开焊及严重锈蚀2)各节点螺栓紧固力矩符合规定3)导轨架垂直度0.15%,
20、导轨对接阶差1.5mm3.动力系统1)卷扬机卷筒节径与钢丝绳直径的比值30%2)吊笼处在最低位置时,卷筒上的钢丝绳不应少于3圈3)曳引轮直径与钢丝绳的包角1504)卷扬机(曳引轮)固定牢固5)制动器、离合器工作可靠4.钢丝绳与滑轮1)曳引钢丝绳受力均匀,应有可调装置2)钢丝绳断丝、磨损未达成报废标准3)钢丝绳及绳夹规格匹配,紧固有效4)滑轮直径与钢丝绳直径的比例305)滑轮磨损未达成报废标准5.吊笼1)吊笼结构完好,无变形2)吊笼进出料门开关灵活可靠6.电气系统1)供电系统正常,电源电压380V5%2)电气设备绝缘电阻值0.5M3)短路保护、过电流保护和漏电保护齐全可靠验收项目验收内容及规定实
21、测结果结论(合格,不合格)7.附墙架1)附墙架结构符合说明书规定2)自由端高度、附墙架间距6m,且符合设计规定8.缆风绳与地锚1)缆风绳的设立组数及位置符合说明书规定2)缆风绳与导轨架连接处有防剪切措施3)缆风绳与地锚夹角在450-600之间4)缆风绳与地锚用花篮螺栓连接9.安全与防护装置1)防坠安全器在标定期限内,且灵敏可靠2)超载保护装置灵敏可靠,误差值不大于额定值的5%3)安全停层装置灵敏可靠4)限位器开关灵敏可靠,安全越程3m5)吊笼围栏门、进出料门、停层平台门高度及强度符合规定,且达成工具化、标准化的规定6)停层平台及两侧防护栏杆搭设高度符合规定7)进料口防护棚长度3m,且强度符合规
22、定施工总承包单位验收人安装单位验收人使用单位验收人租赁单位验收人监理单位验收人验收结论:验收负责人:验收日期:年月日4.1.22物料提高机每日使用前检查表工程名称武警杭州士官学校三标段工程使用单位设备型号备案登记号安装单位检查日期年月日序号检查项目检查结果1基础内应无积水2各连接部件紧固可靠3卷扬、曳引钢丝绳断丝、松股、磨损在允许范围内4上下限位开关、安全停层装置、防坠装置有效、可靠5吊笼及对重导向装置无异常,无卡阻现象6滑轮、卷筒防钢丝绳脱槽装置可靠有效7缆风绳、刚性附墙按规定设立,应牢固、可靠8吊笼运营通道内无障碍物9曳引机运营平稳,制动可靠10通讯视频设备图像清楚11各安全门工作状况发现
23、问题:维护情况:司机署名:4.1.23物料提高机月度安全检查表设备型号备案登记号工程名称武警杭州士官学校三标段工程工程地点富阳富春街道三联村制造厂家出厂编号出厂日期安装高度安装单位使用单位检查结果代号说明=合格=整改后合格=不合格无=无此项序号检查项目检查内容及规定检查结果1基础卷扬机、曳引机基础应符合设计规定,周边应有排水措施,基础及对重围栏应符合规定2架体安装垂直度小于1/1000,焊缝无裂痕、各连接点紧固件无松动3架体稳定缆风绳直径不得小于9.3mm,架高20m为1组,架高30m时不少于2组,与地面夹角不应大于600,固定可靠附墙装置与建筑物的连接应采用刚性铰接并可靠,且应符合规范规定4
24、停层停层装置应灵敏可靠,必须与吊笼出料门联动;层门应完善可靠,启动关闭应灵活、可靠5吊笼吊笼两侧维护及顶部结构完好,无变形;吊笼进出料门联锁装置完好有效6滑轮导向及缓冲器滑轮导靴、滚轮导向装置防脱保护装置可靠,导轨与导向装置无卡阻现象,吊笼底部应设缓冲器7动力系统动力装置润滑检查;制动安全检查序号检查项目检查内容及规定检查结果8安全装置及其他架体、缆风绳与输电线路安全距离上下限位,上极限及吊笼越程距离应符合规定钢丝绳张力均衡装置及防松绳保护装置,钢丝绳磨损情况超载限制器及缓冲器应完好可靠防坠装置可靠,抱闸动作应迅速有效,灵敏可靠;吊笼停层装置定型化,性能良好检查结论:产权单位检查人签字:使用单位检查人签字:日期:年月日
